压铸用双孔连接支架结构设计

项目分类:通用五金配件 发布时间:2026-06-29 ID:1194328
  • 压铸用双孔连接支架结构设计

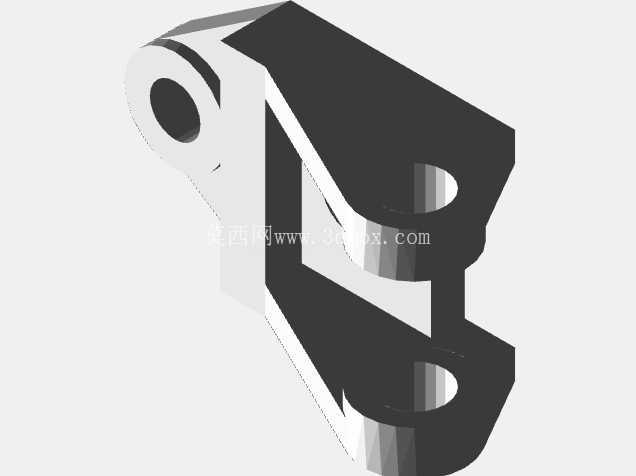

  在压铸生产配套的工装辅具、模架连接结构以及小型自动化输送线的侧装定位场景中,这类双孔铰接支架的应用覆盖了从模架抽芯机构的连杆传动、到工位间工件托架的铰接支撑等多个环节。不同于常规的平板式连接片,该构件采用一体化弯折的立体构型,主体为带加强斜筋的L型承载基体,一端设置大直径通孔用于与固定端的销轴形成铰接副,另一端沿垂直方向平行布置两个同轴通孔,用于连接活动端的连杆或者执行元件,两个安装面之间通过斜向的加强筋实现力流的平滑过渡,避免直角连接处出现应力集中导致的压铸成型缺陷或者长期受载后的断裂问题。从安装边界来看,大直径铰接孔的端面做了小尺寸的凸台设计,既可以在压铸成型时减少孔位的缩孔缺陷,也能在安装时减少配合面的加工面积,降低后续机加工的工作量,凸台的高度控制在2mm以内,避免过多占用安装空间;另一端的两个平行安装耳片之间预留了足够的间隙,能够适配厚度在10-15mm范围内的连接构件,耳片的外侧同样做了小倒角处理,既方便装配时的导向,也能去除压铸后的飞边毛刺,避免安装时割伤操作人员或者卡滞配合零件。

  设计这类构件时,首先要考虑压铸工艺的成型可行性,所有的转角位置都设置了不小于R1的铸造圆角,避免尖角位置出现充型不满或者冷隔缺陷,同时壁厚保持均匀,主体壁厚控制在3-4mm之间,加强筋的厚度略小于主体壁厚,防止壁厚差异过大导致的缩松变形。从受力角度分析,该支架在工作时主要承受铰接端的径向载荷以及两个平行耳片传递的拉压载荷,斜向加强筋的设置刚好将大孔端的载荷分散传递到两个耳片的连接根部,避免载荷在转角位置形成应力集中,经过受力校核,在常规的工装辅具应用场景下,采用压铸铝合金成型时,该结构能够承受不小于500N的径向载荷而不发生塑性变形。

  在实际装配过程中,大孔端通常配合铜套或者自润滑轴承使用,减少铰接转动时的磨损,两个平行耳片的孔位同轴度公差控制在0.1mm以内,保证连接销轴能够顺利穿入,不会出现卡滞或者偏载的情况,耳片的端面与连接构件之间可以根据需要加装调整垫片,用来调整铰接的间隙或者安装位置的精度。这类支架在压铸模具的抽芯滑块限位机构中也有大量应用,大孔端固定在模架的模板上,两个耳片端连接抽芯滑块的拉杆,在模具开模合模的过程中,支架作为铰接支点承受滑块抽芯时的反作用力,立体的构型能够在有限的模架空间内提供足够的连接强度,相比平板式的连接支架,这种弯折结构不需要额外加装垫块来调整安装高度,能够直接适配模架内的安装空间,减少装配时的零件数量,降低模具的装配复杂度。

  在小型自动化生产线的工件托架设计中,这类支架也常被用作托架的铰接支撑件,大孔端固定在生产线的型材架上,两个耳片端连接托架的摆臂,通过气缸驱动摆臂绕大孔的轴线转动,实现工件的抬升或者翻转动作,均匀的壁厚设计让压铸成型后的零件变形量极小,不需要额外的校形工序就能够满足装配的精度要求,表面的自然压铸纹理也不需要额外的表面处理,就能够满足车间内的使用环境要求,具备不错的抗锈蚀能力。从尺寸链的角度考虑,设计时将两个平行耳片的孔中心距作为关键尺寸,公差控制在±0.05mm,保证连接后的摆臂转动不会出现偏摆,大孔中心到两个耳片安装面的垂直距离也作为关键控制尺寸,避免安装后出现干涉问题,所有孔位的拔模斜度设置在1°左右,既方便压铸时的脱模,也不会对孔的配合精度造成过大影响。
