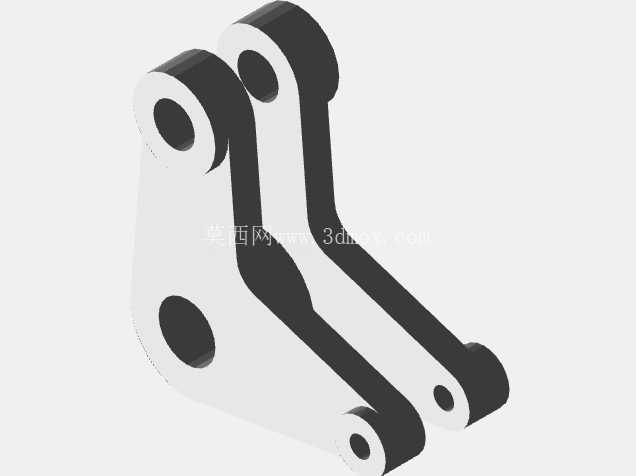

双支臂铰接式连接支架结构设计

　　在自动化产线的连杆传动机构、小型工装夹具的定位模组、轻工设备的联动摆臂结构中，这类双支臂铰接连接支架是承担力传递与运动约束的核心基础构件，区别于单臂式连接件，其对称双支臂的结构形式能够在同等安装空间下分散铰接点的径向载荷，避免单侧支臂长期受交变应力出现的疲劳断裂问题，尤其适配需要往复摆动的传动场景，比如包装设备的料仓启闭联动机构、小型输送线的挡料摆臂支撑结构，都能看到这类结构的实际应用。

　　从实际功能层面看，该构件的核心作用是为多组铰接轴提供稳定的安装基准，同时通过自身的刚性结构传递摆动力矩，支臂上分布的多个同轴铰接孔，分别对应主动摆杆、从动连杆以及固定基座的连接点位，安装时需要保证各孔位的同轴度公差控制在0.02mm以内，否则会出现连杆运动卡滞、铰接轴异常磨损的问题，实际装配过程中，通常会采用同轴芯轴穿入所有铰接孔做预装校验，确认孔位无错位后再逐一锁紧固定销轴。

　　设计这类构件时，首先要根据实际传动场景的载荷大小确定支臂的截面厚度，若应用在载荷较大的冲压设备联动机构中，支臂与孔位的衔接处需要做R角过渡处理，避免应力集中导致的根部开裂，而如果是用在载荷较小的3C产品装配工装中，则可以在支臂非受力区域做减重槽设计，在保证结构刚性的前提下降低构件整体重量，减少摆动过程中的惯性冲击。从安装边界来看，该构件底部的单孔位为固定端安装点位，通常与设备基座上的定位销轴配合，作为整个摆臂结构的旋转支点，两支臂末端的孔位分别连接动力输入杆与执行端连杆，安装时需要预留足够的摆动间隙，避免支臂在往复转动过程中与周边的设备框架、管线产生干涉，实际布局时通常会在铰接孔的两侧加装耐磨衬套，衬套材质多选用锡青铜或者自润滑尼龙，既可以降低铰接轴的磨损速率，也能补偿少量的安装同轴度误差，减少装配调试的工作量。

　　这类构件采用压铸工艺成型时，需要重点关注各铰接孔的拔模斜度设计，通常孔位内壁的拔模斜度控制在1°以内，既方便脱模，也能减少后续机加工的余量，支臂的外轮廓过渡处要避免出现尖角结构，防止压铸成型时出现填充不足或者冷隔缺陷，同时在支臂的受力方向上要尽量保持金属流线的连续性，提升构件整体的抗疲劳强度。在实际设备运维过程中，这类铰接支架的故障点多集中在铰接孔的磨损上，当孔位与销轴的配合间隙超过0.1mm时，就会出现传动精度下降、摆动过程异响的问题，因此在设计阶段就需要考虑衬套的可更换性，将铰接孔的直径设计为标准衬套的外径尺寸，后期维护时只需更换磨损的衬套即可，无需整体更换支架，能够有效降低设备的运维成本。针对不同的应用场景，该支架的表面处理方式也有所区别，应用在普通工业环境中的构件多采用喷塑处理提升防锈能力，应用在食品加工设备中的构件则需要做镜面抛光与阳极氧化处理，满足卫生级设备的使用要求，而应用在户外设备中的构件则会额外做镀锌钝化处理，提升耐盐雾腐蚀的能力，延长构件在潮湿户外环境下的使用寿命。
