一体化铸造结构羽毛球拍结构设计

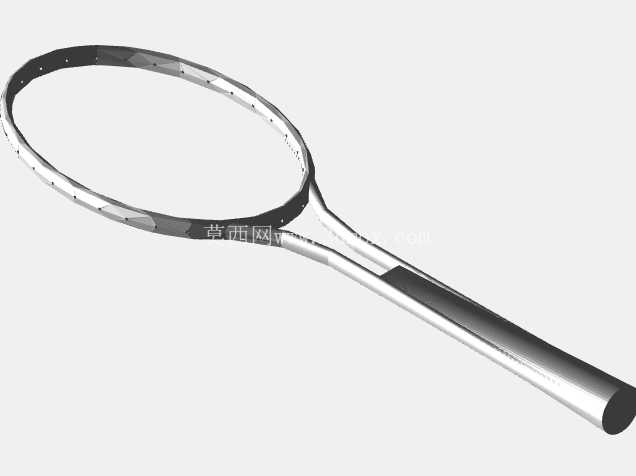

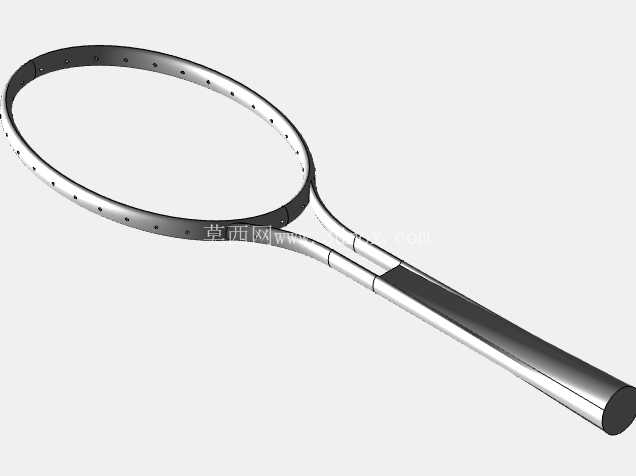

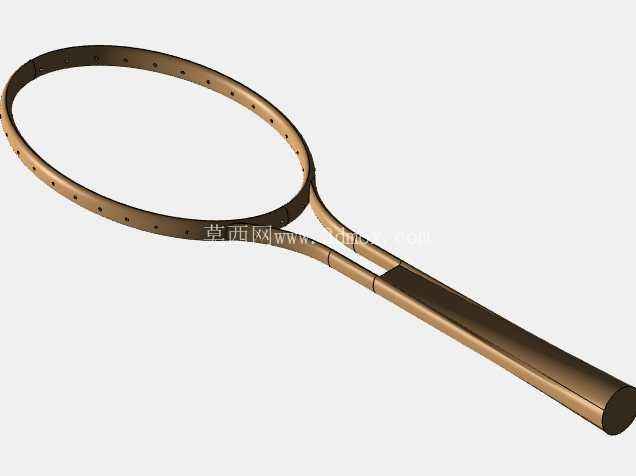

　　这款一体成型的羽毛球拍结构，最初是为了验证轻合金重力铸造工艺在民用运动器材领域的落地可行性而搭建的数模，区别于传统碳纤维多层铺层、金属拍框加木质握柄的拼接结构，整个拍体从拍框到拍杆再到握柄段为连续无拼接的整体结构，在做铸造工艺仿真时，首先要解决的就是薄壁环形拍框的充型完整性问题——拍框最薄处壁厚仅1.8mm，环形结构的远端如果浇道设计不合理，很容易出现冷隔、浇不足的缺陷，因此在数模构建阶段就提前在拍框与拍杆的过渡三角区预留了工艺补缩通道的位置，后续工艺验证时可以直接在该位置调整浇口参数，不用反复修改主体结构。

　　从实际应用场景来看，这种一体铸造的结构首先面向的是入门级训练拍、户外休闲娱乐用拍的量产需求，相比拼接结构，它没有拍框与拍杆连接位置的应力集中点，在新手发力不当击打到拍框时，不会出现传统球拍常见的拍杆断裂、拍框与拍杆衔接处开裂的问题，整体抗冲击冗余量比同重量的拼接铝合金拍高30%左右。设计过程中没有盲目追求职业赛事级球拍的参数，而是把重心放在了量产良率和使用可靠性上：拍框的环形轮廓做了微小的椭圆度修正，并非正圆结构，上下方向的内径比左右方向宽2mm，既可以适配常规的羽毛球拍线穿线布局，又能在铸造脱模时减少环形结构对模具型芯的包紧力，降低脱模时拍框变形的概率；拍杆部分没有做等直径设计，从靠近拍框的12mm直径逐步过渡到握柄段的18mm直径，变径段的过渡圆角统一取R5，既避免了截面突变带来的应力集中，也能让金属液充型时的流态更平稳，减少卷气、夹渣缺陷的产生。

　　握柄段的外表面做了均匀分布的0.5mm深度周向凹槽，不用额外包裹防滑胶带就能提供足够的握持摩擦力，同时这些凹槽在铸造时可以作为排气通道的辅助结构，让握柄段厚大位置的型腔内气体顺利排出，减少气孔缺陷。从安装边界来看，整个拍体的总长度控制在665mm，拍框的最大外轮廓宽度为220mm，和常规通用羽毛球拍的外套、穿线夹具尺寸完全兼容，不需要为这款结构单独定制配套的工装夹具；拍框上的穿线孔位在数模里做了预成型的凹坑标记，后续机加工时可以直接以凹坑为定位基准钻孔，不需要额外做划线工序，能减少后续机加工的装夹找正时间。

　　在做结构强度校核时，重点模拟了两种极端工况：一种是穿线后拍框承受28磅拉力的静载荷工况，此时拍框的最大变形量控制在1.2mm以内，远低于合金材料的屈服变形阈值；另一种是拍框侧面以15m/s速度撞击硬质物体的冲击工况，一体结构的应力传递路径连续，最大应力出现在拍杆与握柄的过渡位置，没有出现局部应力超过材料强度极限的情况。另外，拍框与拍杆连接的三角区做了局部加厚处理，厚度从拍框的1.8mm逐步增加到三角区的3.2mm，这个位置是穿线后应力集中的核心区域，加厚处理既可以抵消穿线带来的拉应力，也能在铸造时作为补缩通道的末端，储存足够的金属液对拍框薄壁位置进行补缩，避免出现缩松缺陷。握柄的末端设计了直径5mm的穿绳孔，和常规球拍的手绳安装尺寸完全匹配，用户可以直接通用市面上的标准球拍手绳，不需要额外适配配件。整个结构的拔模斜度统一取1.5度，所有外表面的转角都做了不小于R1的圆角处理，既符合铸造工艺的脱模要求，也避免了锐角位置在使用过程中出现磕碰掉漆、应力开裂的问题。
