螺旋轨道钢珠动能演示教具结构设计

这套螺旋轨道钢珠动能演示结构，主要面向中学物理实验教学、科普场馆互动展项、高校工程认知实训场景使用，核心作用是将重力势能与动能的转化过程做具象化的动态呈现，让抽象的力学公式对应到可观察、可操作的实体运动过程，解决传统力学教学中纯理论推导缺乏直观感知的痛点。

整个结构的支撑底座采用圆形实木层压板加工，直径控制在280mm，厚度18mm，底座边缘做R3mm的圆角倒边处理，避免尖锐棱角划伤使用者，底座中心预留直径6mm的安装沉孔，用于固定螺旋轨道的支撑立杆，沉孔深度5mm，立杆插入后与底座上表面齐平，不会出现凸起剐蹭的问题，底座底部可粘贴3mm厚的防滑橡胶垫，放置在水平实验台时不会因为钢珠滚动产生的微幅振动出现滑移。支撑立杆采用直径6mm的冷拔圆钢加工，表面做镀铬防锈处理，立杆总高度220mm，垂直于底座安装，垂直度公差控制在0.1mm以内，避免螺旋轨道安装后出现倾斜，导致钢珠滚动过程中出现卡顿甚至脱轨的问题。

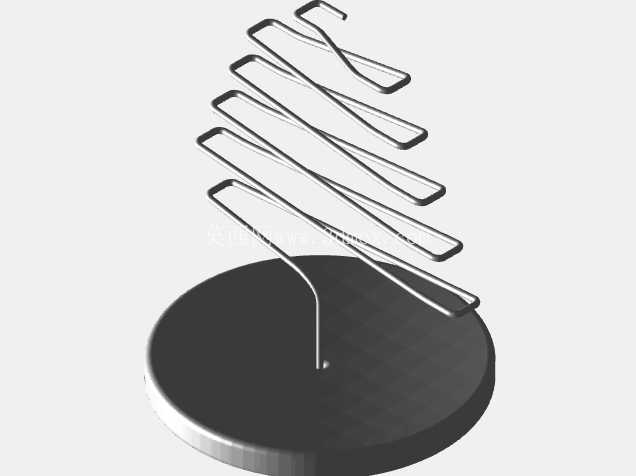

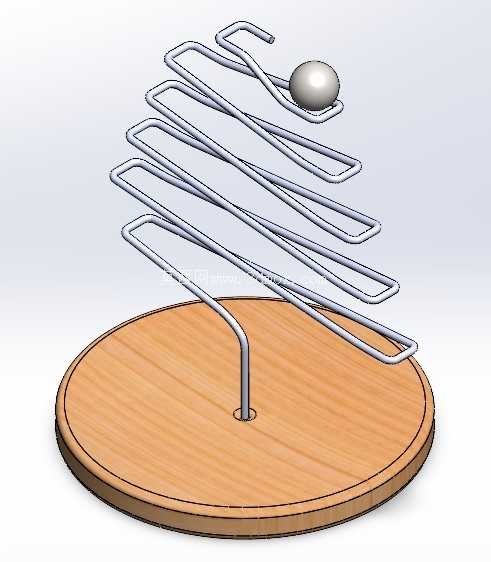

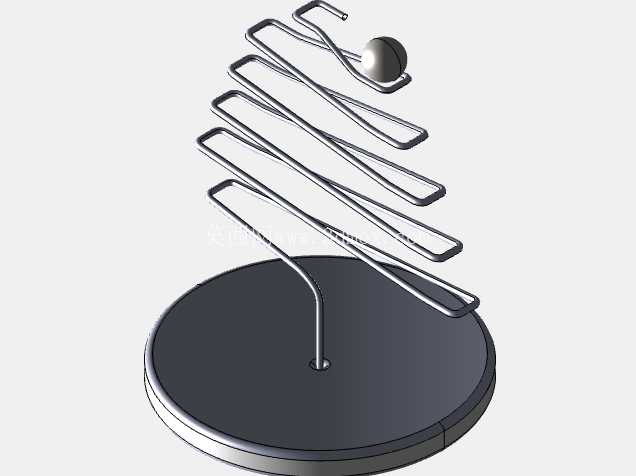

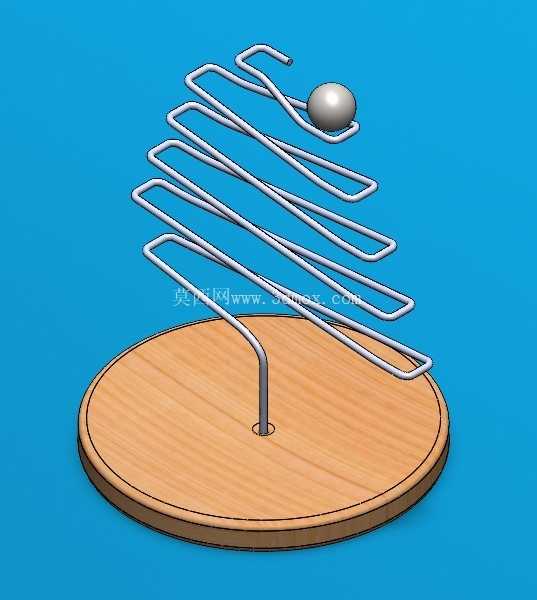

螺旋轨道部分采用直径4mm的弹簧钢弯折成型，整体呈螺旋上升的连续闭环结构，轨道总展开长度约1200mm，相邻螺旋层的间距保持35mm，轨道弯折处的圆角半径统一为12mm，避免钢珠经过弯折点时出现卡滞，轨道的槽宽刚好适配直径20mm的标准钢珠，钢珠在轨道内滚动时，两侧与轨道钢丝的间隙保持在0.5mm，既不会因为间隙过大出现晃动脱轨，也不会因为间隙过小增大滚动阻力。轨道的末端设置一段长度40mm的水平缓冲段，钢珠滚动到此处时动能逐步耗散，不会直接冲出轨道，轨道的起始端设置向上翘起15度的导入段，方便使用者将钢珠放置到起始位置时不会自行滑落。

设计过程中首先通过动力学仿真反复调整螺旋轨道的升角，将轨道整体升角控制在7度，这个角度下钢珠依靠重力分力即可实现匀速滚动，不会因为升角过大出现加速过快冲出轨道，也不会因为升角过小出现中途停滞。轨道的每一圈螺旋的同轴度公差控制在0.2mm以内，保证钢珠滚动全程的重心始终落在轨道中心线上，不会出现偏载侧翻的问题。整套结构没有额外的动力输入部件，完全依靠钢珠自身的重力势能转化为滚动动能，钢珠从轨道最高处释放后，会沿着螺旋轨道连续向下滚动，过程中可以直观观察到势能降低、动能增大的变化，配合光电测速模块还可以定量测量不同高度位置的钢珠滚动速度，完成动能定理的验证实验。

安装时只需要将支撑立杆压入底座的沉孔内，再将螺旋轨道的下端固定套与立杆顶端锁紧即可，整套结构拆装后可以放入300*300*50mm的便携收纳盒内，方便教学人员携带到不同教室开展实验。日常使用时不需要复杂的维护，只需要定期擦拭轨道表面的灰尘，避免油污附着在轨道上增大滚动摩擦系数，影响钢珠的滚动状态，钢珠采用标准轴承钢珠，磨损后可以直接替换同规格的标准件，不需要定制专用配件，降低了长期使用的维护成本。除了教学场景外，这套结构也可以作为桌面创意摆件放置在办公区域，通过钢珠的连续滚动形成动态视觉效果，缓解工作疲劳，也可以作为工业设计专业的力学结构认知案例，帮助初学者理解曲面轨道设计、公差匹配、动力学参数匹配的实际工程逻辑。
