航模用大脚缓冲轮组件结构设计

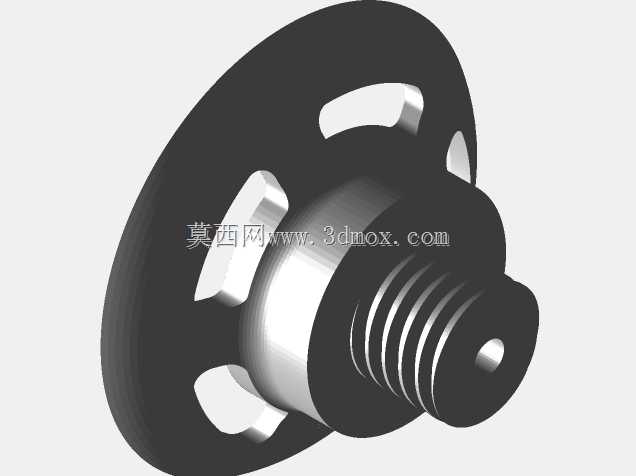

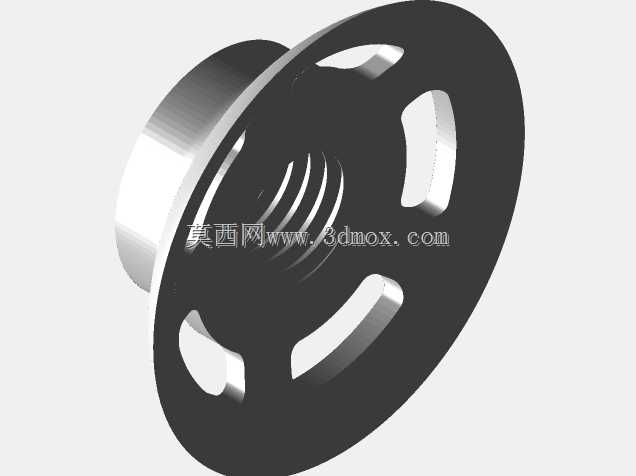

　　航模起落架的轮组部件，直接决定固定翼航模在非铺装场地起降时的结构可靠性，尤其是翼展1.5米级的油动、电动像真机，起飞重量普遍在2-3kg区间，降落瞬间的垂直冲击载荷如果没有轮组缓冲消化，很容易传递到机身起落架安装座，造成层板结构撕裂、起落架钢丝变形等常见故障。这款轮组的设计完全围绕小场地粗糙跑道的使用场景展开，没有沿用航模成品轮的硬塑料轮毂加橡胶胎皮的常规结构，而是拆分轮辋为两个可锁紧的分体部件，采用PLA材质3D打印成型，拆分结构的核心考量是打印过程无需添加支撑，两个部件通过螺纹副拧紧之后即可形成完整的轮辋承力结构，配合面的公差控制在0.15mm区间，既可以保证组装后无旷量，又不会因为过盈量太大造成PLA部件装配时开裂。

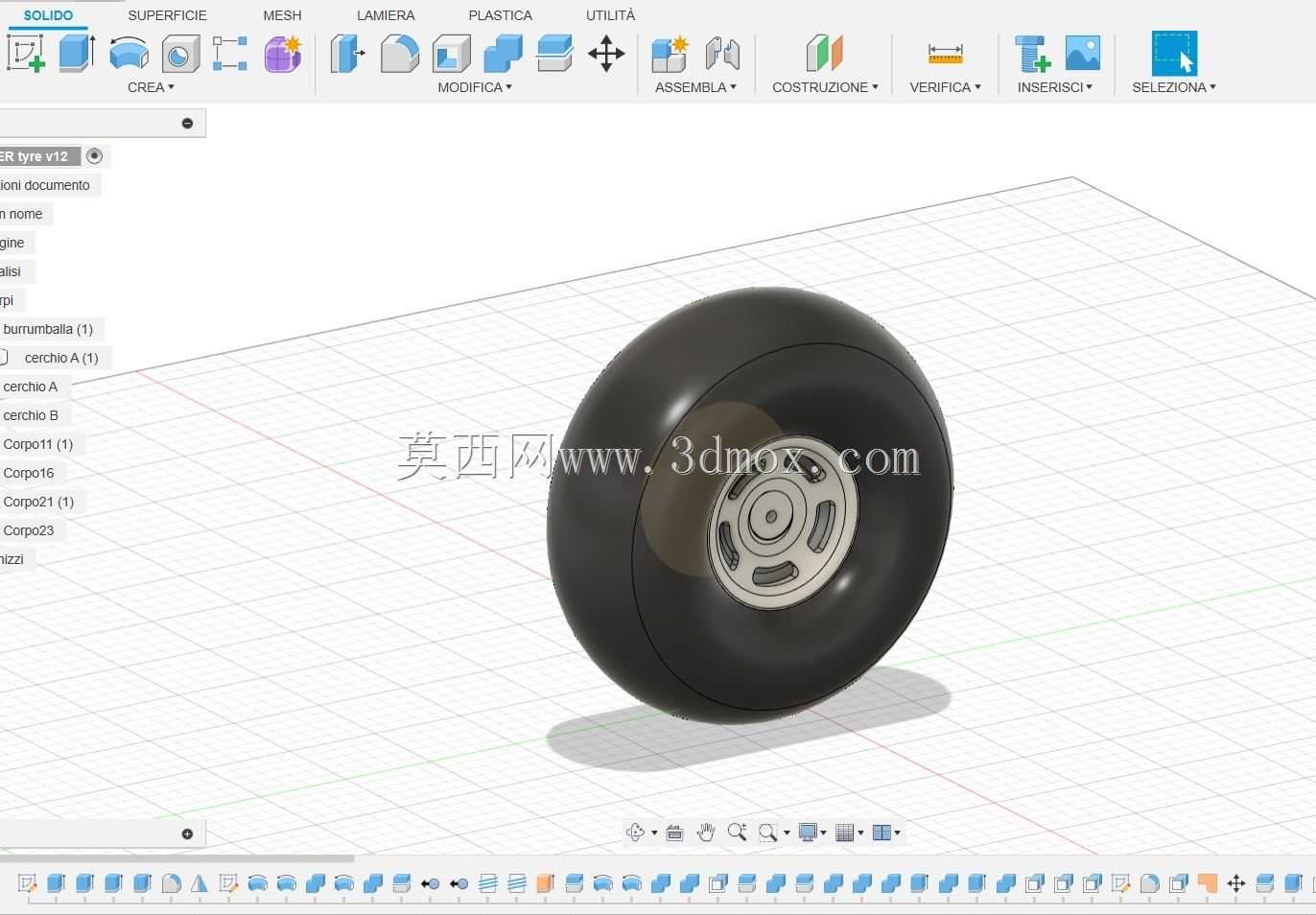

　　轮胎部分没有采用常规的橡胶材质，而是选用密度更低、缓冲性能更好的45mm厚包装泡沫作为胎体原材料，泡沫胎的直径控制在120mm，相比同直径的橡胶轮胎重量降低60%以上，对于翼展1.5米的航模而言，起落架部位的减重可以有效降低机头转动惯量，提升飞行时的操控响应精度。泡沫胎的边缘预留了手工修整余量，使用者可以根据自己的起降场地粗糙程度，调整胎面的圆弧度，在平整的铺装跑道上可以将胎面修得更窄，降低滑行时的滚动阻力；在砂石、草地这类非铺装场地使用时，可以保留更宽的胎面接触面积，降低接地压强，避免轮组陷入草皮或者卡在砂石缝隙中。

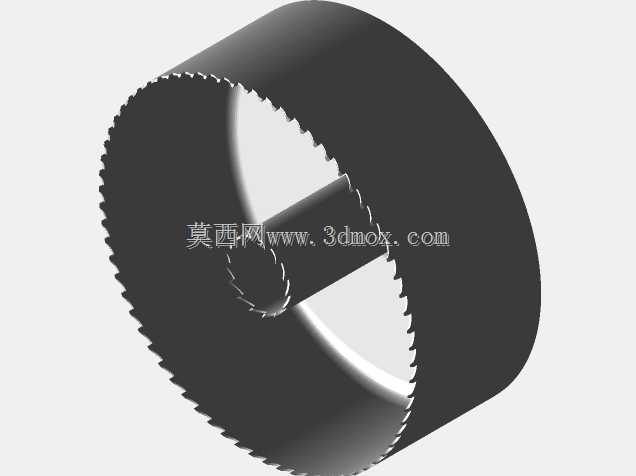

　　设计过程中专门配套了简易手动切割工装，用来处理泡沫胎的外形修整，工装的进给压力做了限位设计，切割时施加的轴向力不会传递到轮辋安装位，避免修整胎体时造成轮辋变形，导致轮组转动时出现偏心抖动。轮辋中心的轴承安装位尺寸兼容市面上主流的3mm、4mm直径起落架钢丝，安装时只需要匹配对应尺寸的微型轴承即可，轮组与起落架支架之间预留0.2mm的轴向间隙，保证滑行时轮组可以自由转动，不会因为支架夹紧造成转动卡滞。

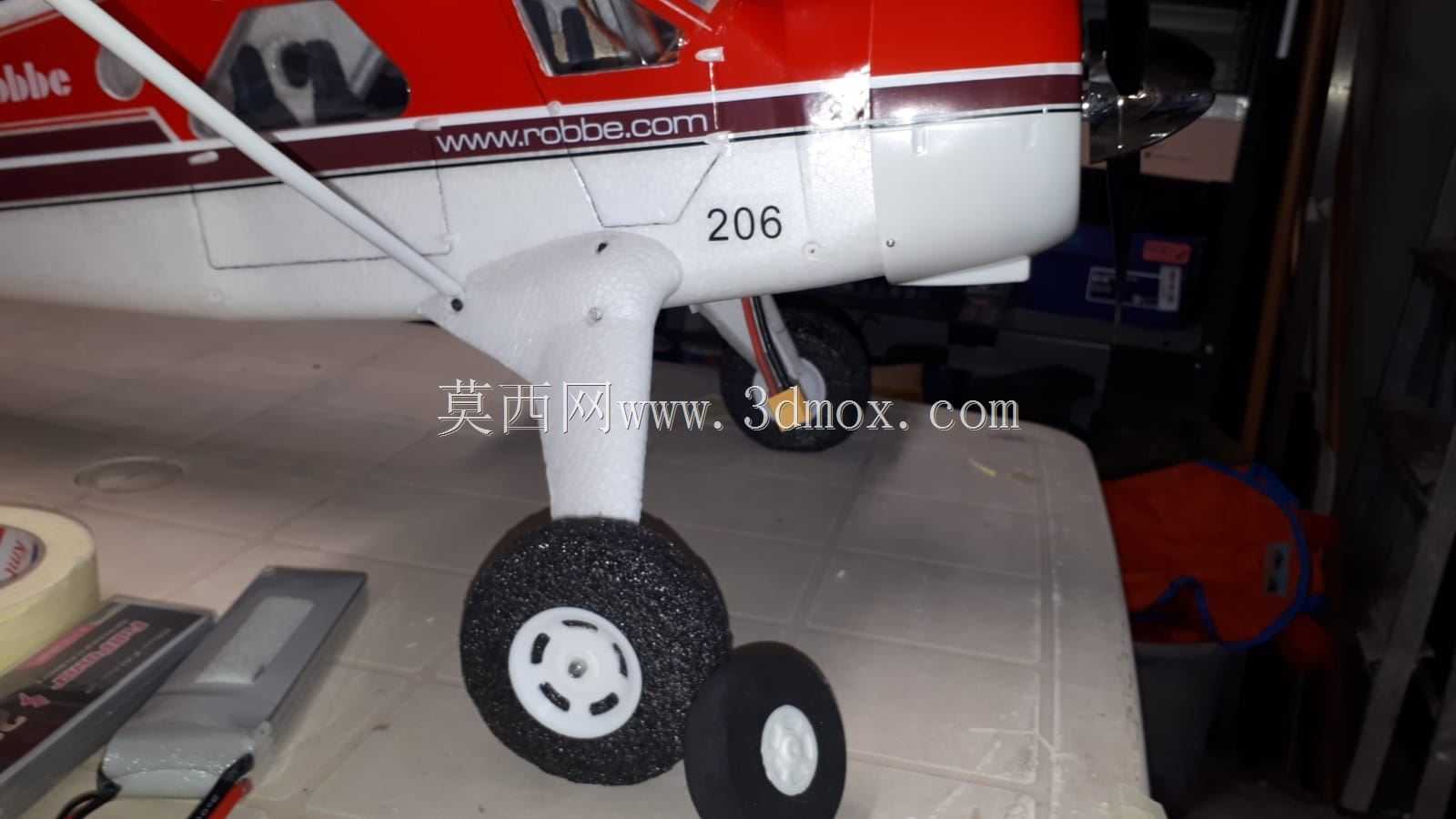

　　实际飞行测试中，这款轮组的缓冲表现明显优于同尺寸的成品橡胶轮，降落时垂直方向的冲击大部分被泡沫胎的形变吸收，不会出现硬橡胶轮常见的弹跳问题，即使是降落操作时下降率偏大，也不会把冲击直接传递到机身结构，多次起降之后轮辋的锁紧结构没有出现松动，泡沫胎的磨损量也在可控范围内，对于经常在野外非铺装场地飞行的航模爱好者而言，这种结构的轮组加工门槛低，只需要普通FDM3D打印机即可制作轮辋，泡沫原材料获取成本极低，出现胎体磨损时可以快速更换，不需要整体更换整个轮组。

　　结构设计上特意规避了薄壁悬臂结构，轮辋的辐条厚度设置为2.5mm，拧紧之后两个分体轮辋的法兰面完全贴合，形成封闭的盒型承力结构，侧向滑行时的载荷可以均匀分布到整个轮辋截面，不会出现单侧壁受力断裂的问题。轮辋与泡沫胎的配合面做了滚花处理，组装之后泡沫胎与轮辋之间不会出现相对转动，急加速或者刹车时不会出现胎体打滑的情况，配合间隙控制在0.3mm，组装时只需要在配合面涂抹少量慢干胶即可完成固定，不需要额外的紧固件连接。

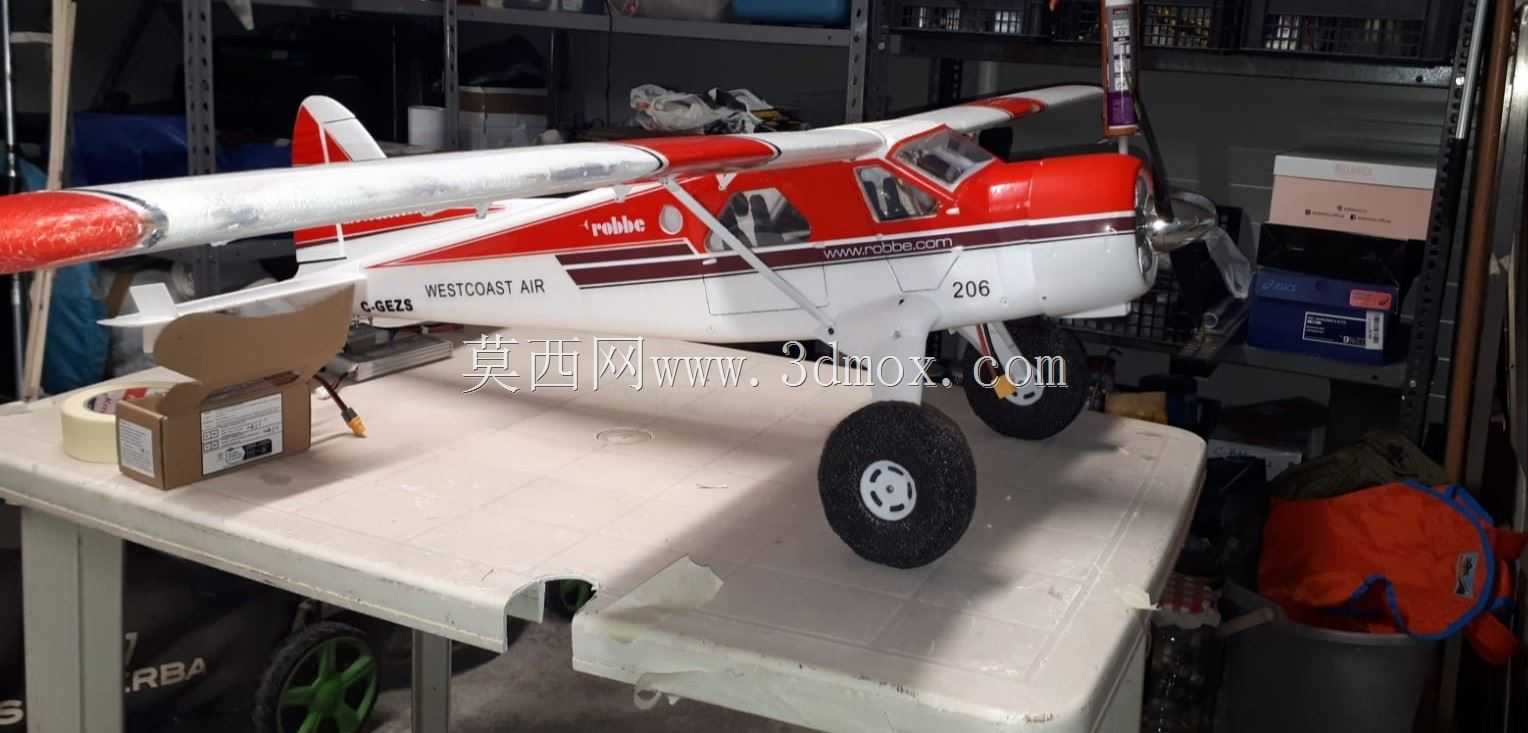

　　安装边界方面，轮组总宽度控制在45mm，安装后突出起落架支架的尺寸不超过22mm，不会与航模的机身侧面、整流罩产生干涉，适配绝大多数上单翼、下单翼1.5米翼展固定翼航模的起落架安装尺寸，不需要对原有起落架结构做额外修改即可直接替换使用。轮组的转动同心度在打印精度0.1mm的设备上制作时，端面跳动可以控制在0.2mm以内，高速滑行时不会出现明显的摆动，不会影响航模滑跑阶段的方向稳定性。
