撒丁岛飞行员遥控帆船 3D 可打印 78 厘米长

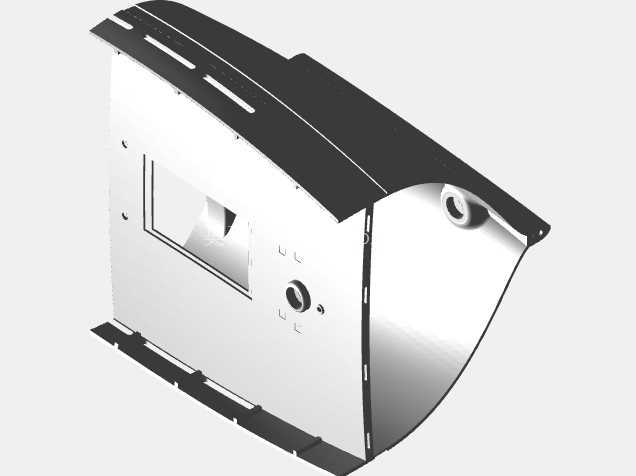

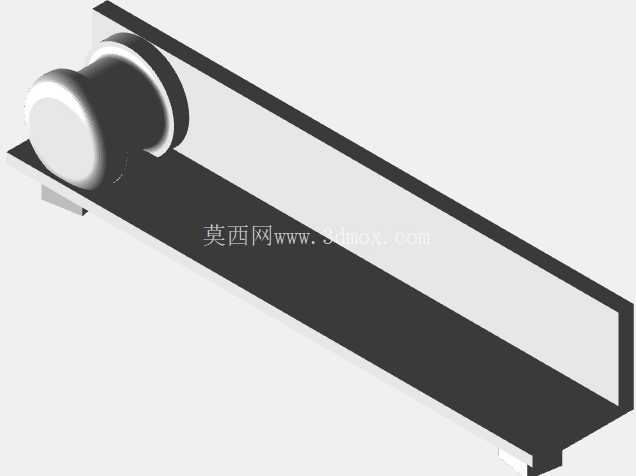

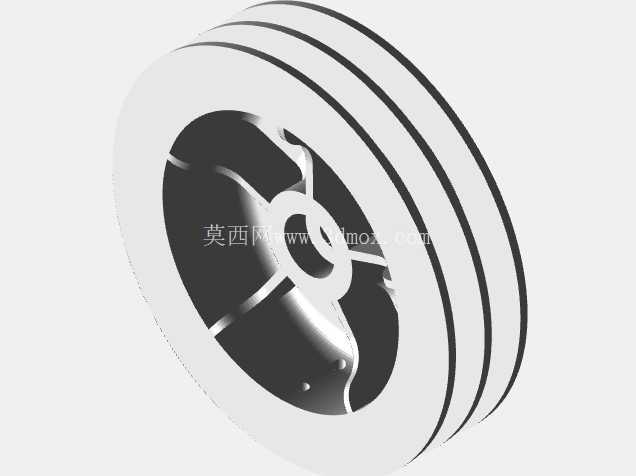

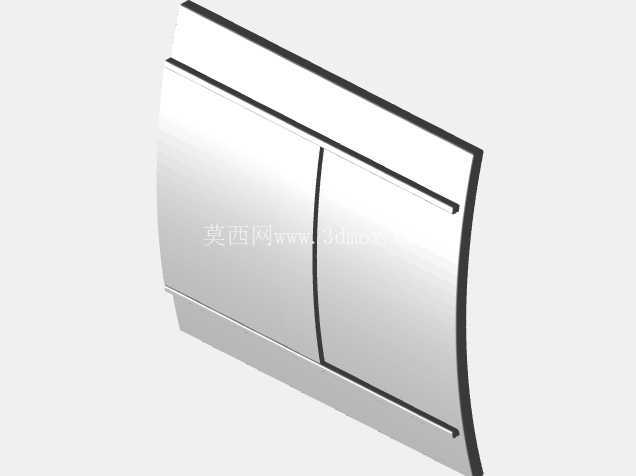

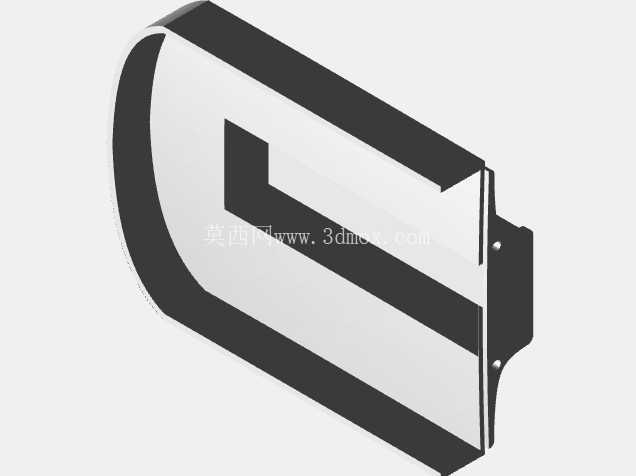

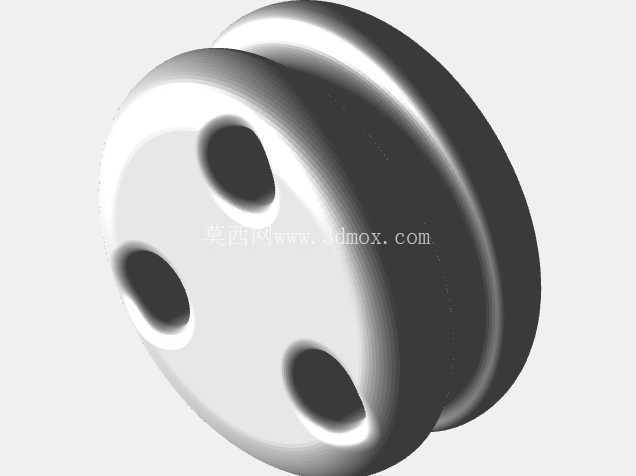

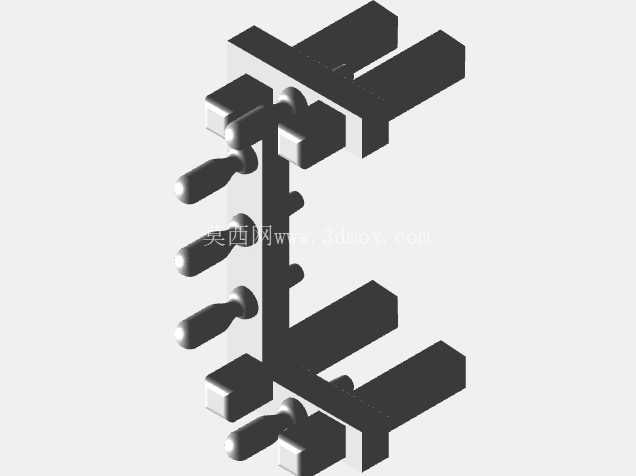

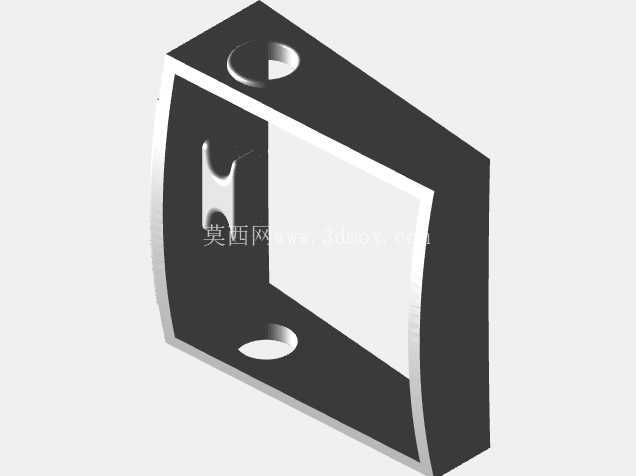

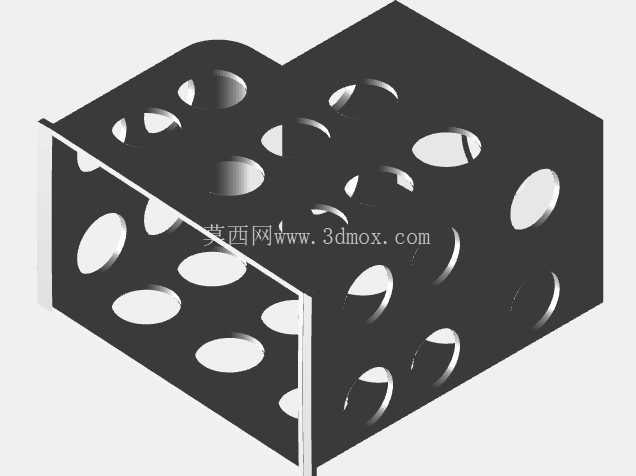

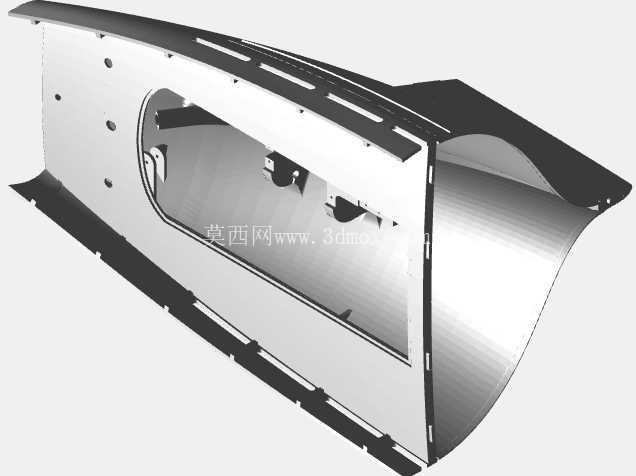

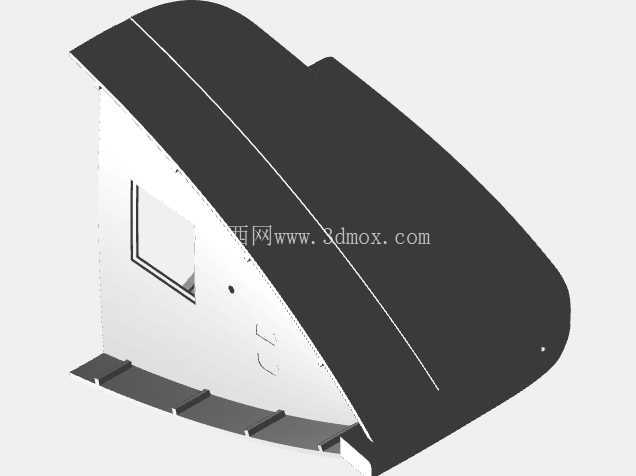

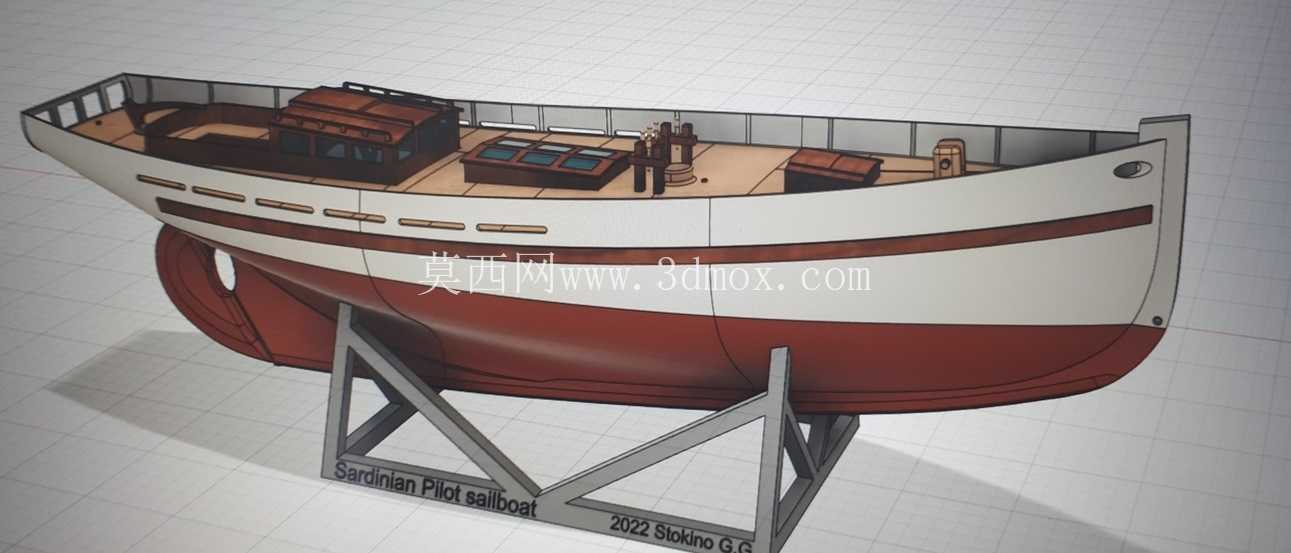

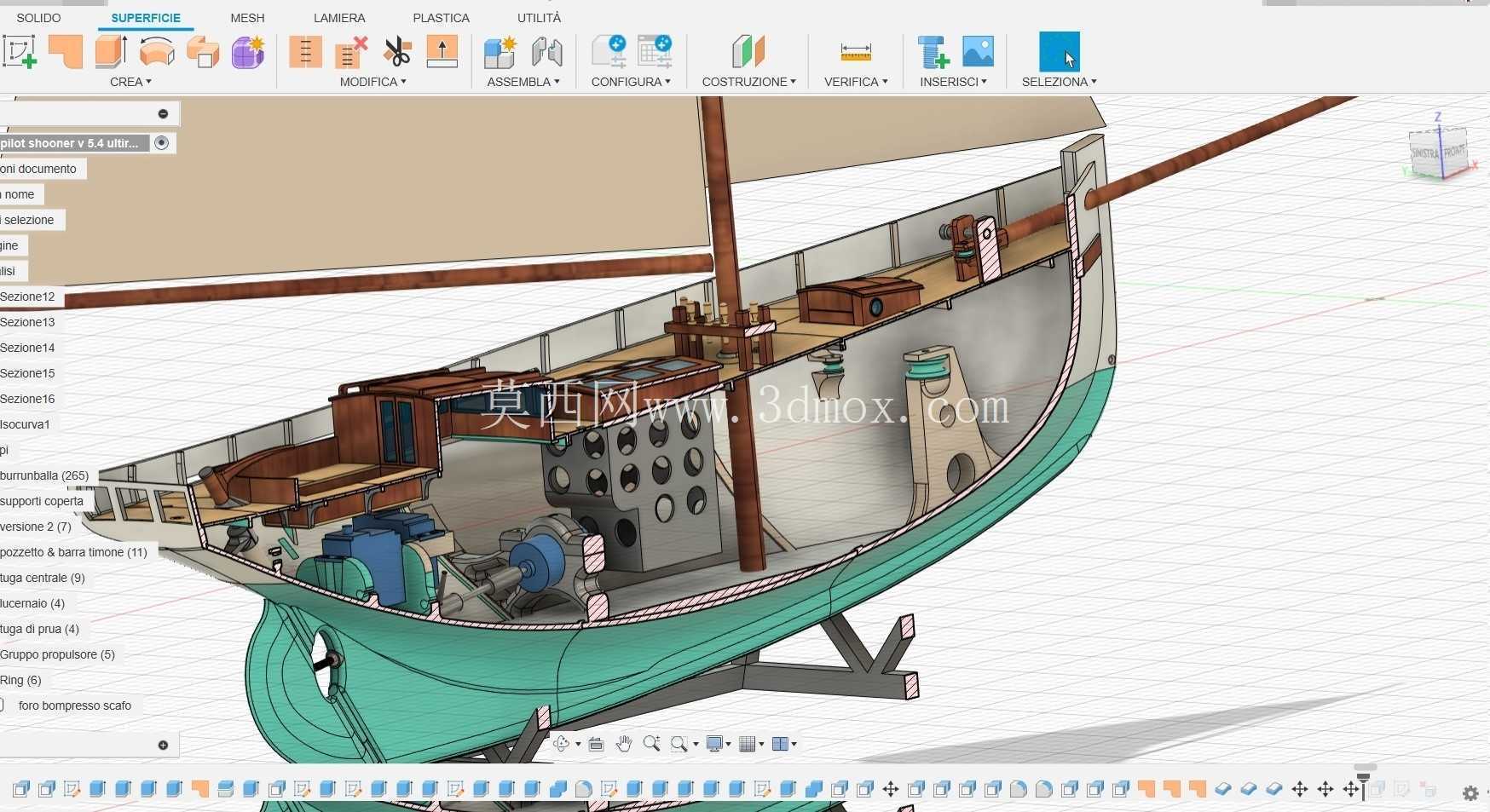

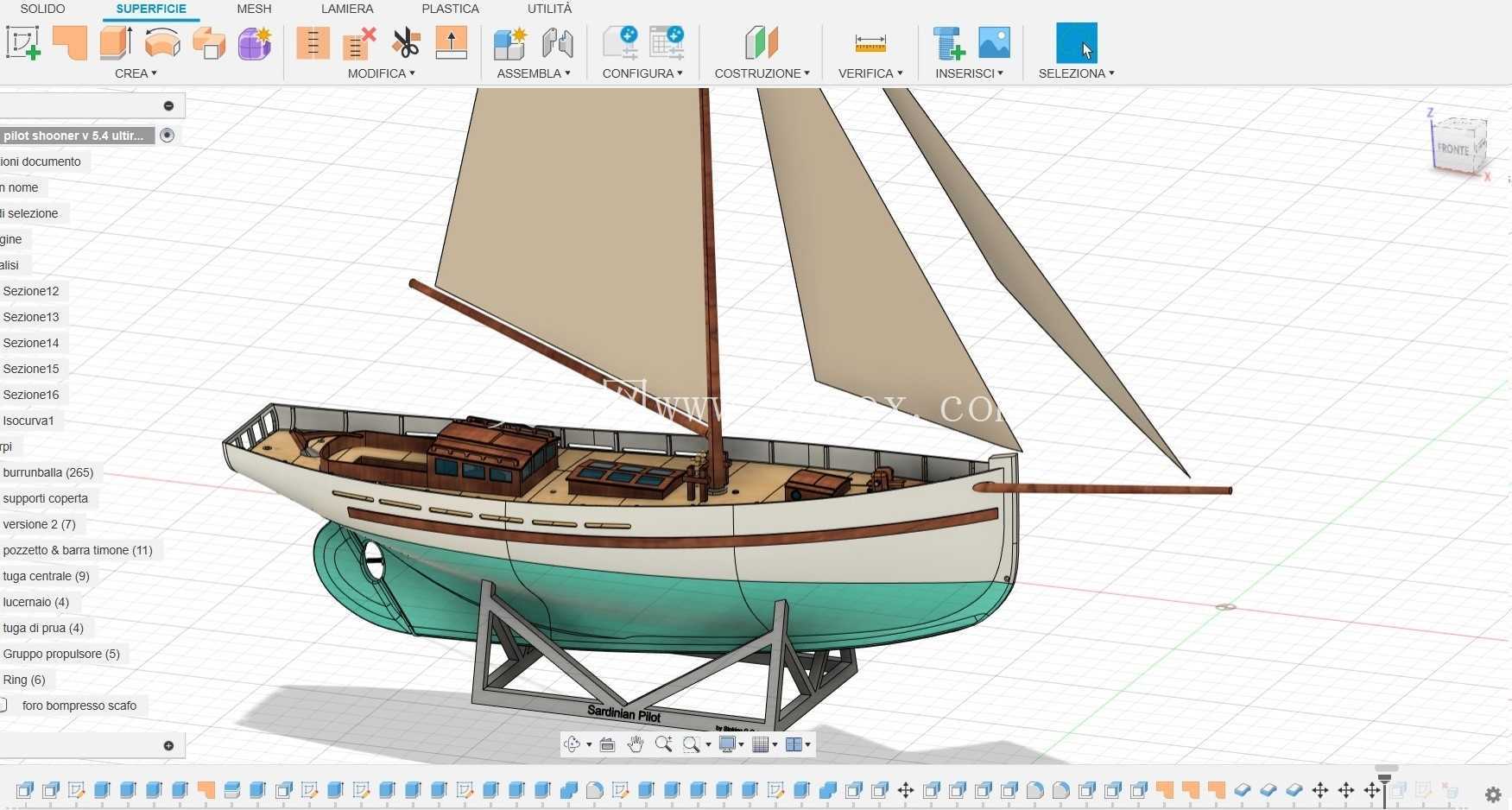

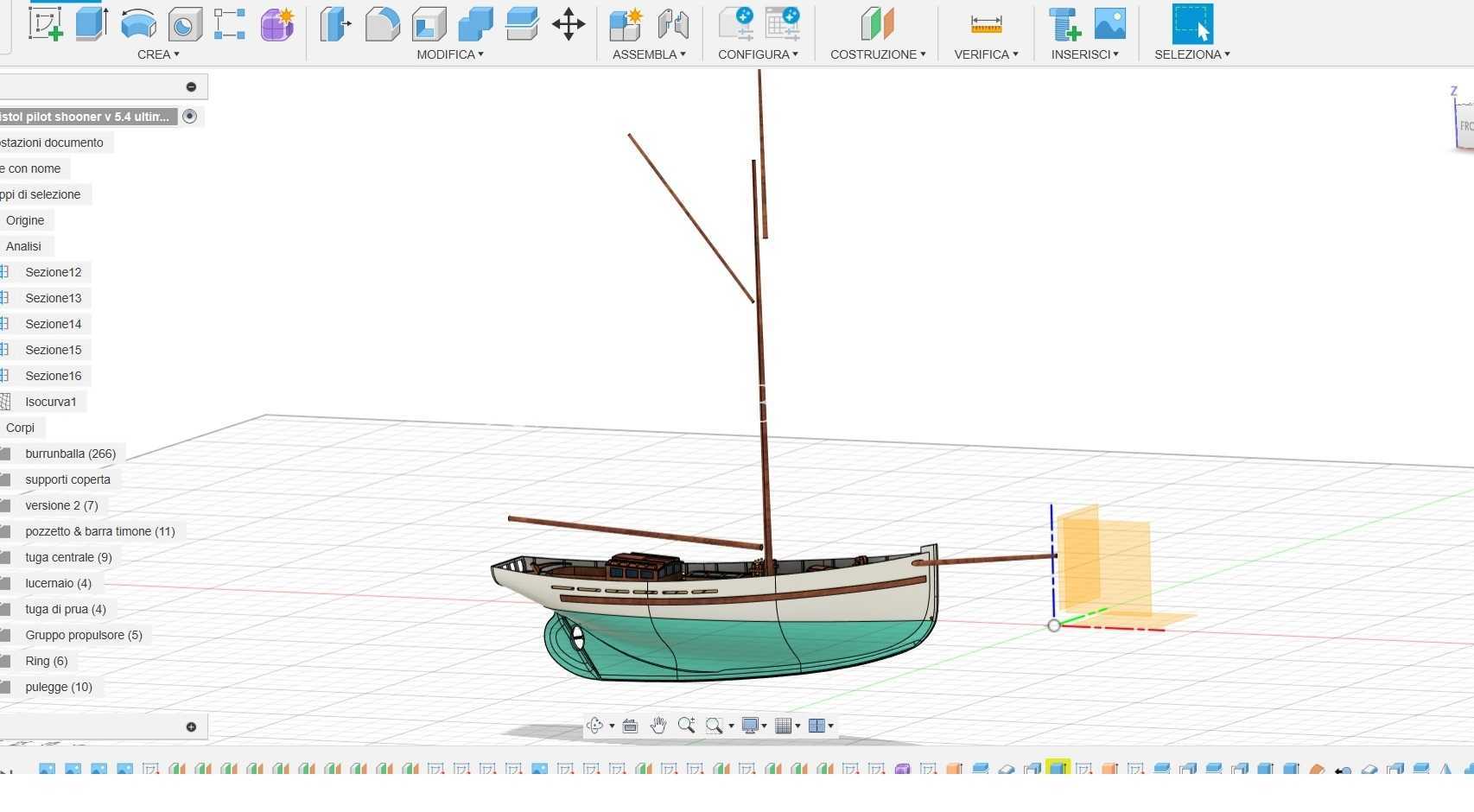

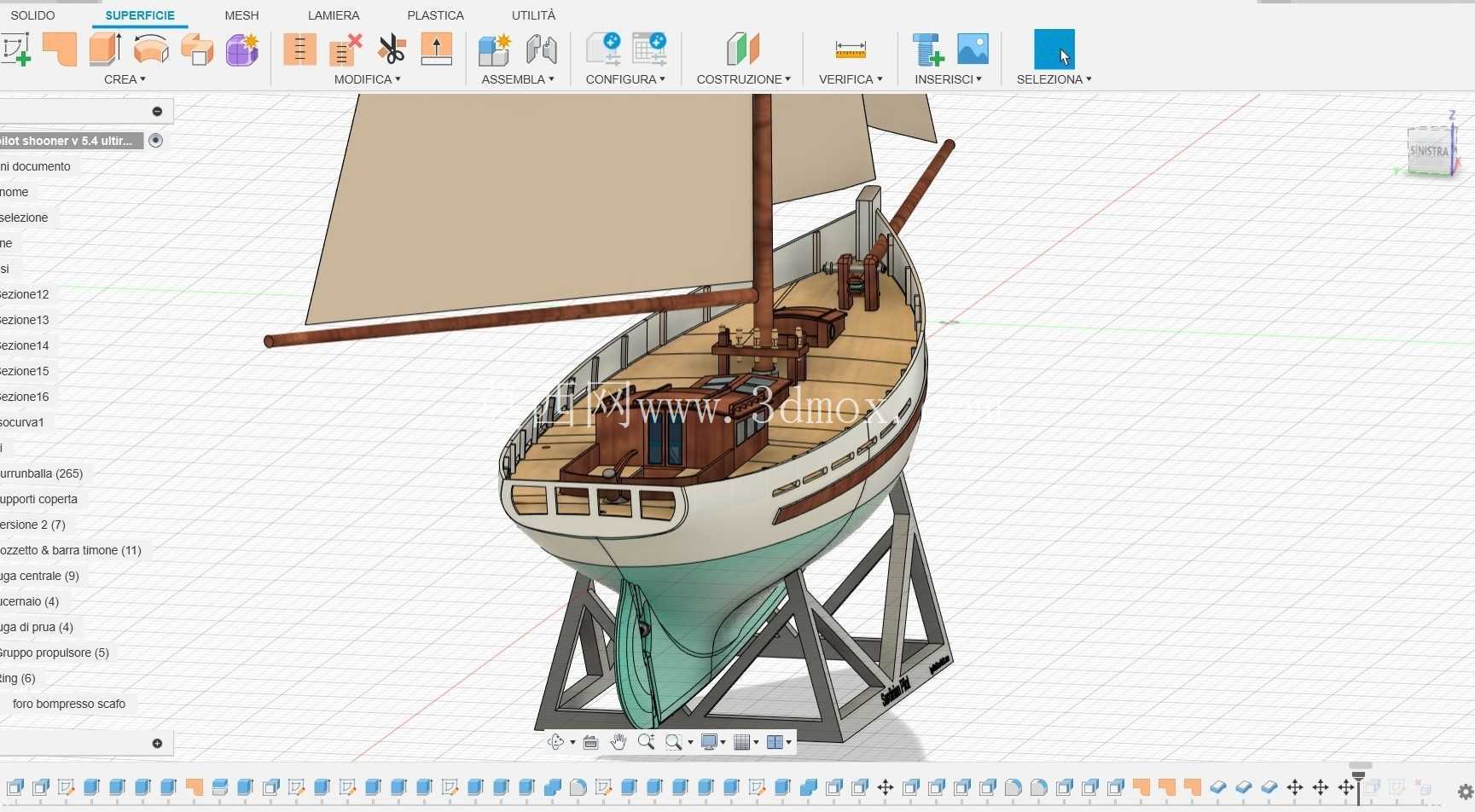

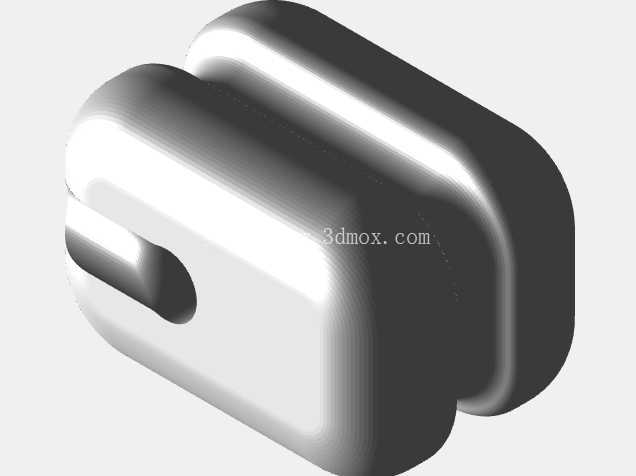

大家好，正如我在 J 级彩虹的上一篇作品中已经指出的那样，我必须学习如何很好地使用 Fusion 360 软件，因此通过绘制我非常感兴趣的东西（帆船）来学习有什么更好的方法。来了 设计了一个我非常喜欢它的线条的航海飞行员，我在客厅里缺少了一个模型。我设计它能够以 3D 方式打印它，分为 3 个部分，适合中型打印机。显然，作为一个老 模型 制造商，我希望新技术与旧技术相结合，因此该模型的甲板将覆盖木板条，桅杆也将由木头制成，并且可以根据想要建造它的人的需要进行定制。操作是 由主板和臂板的闭合电路移动，在模型的打印输出中，电路的滑轮和伺服控制器的座椅已经准备好，只需固定，传动轴的截面为 10 毫米 那些 市场上都有。舵机很经济，转了四圈，皮带轮不好，我重新设计得大一点。电机座也是为电机设计的，你可以从旧吹风机回收或购买，电机是 仅用于维修，不冷却，从完成的测试来看，它加热很少。下面您将找到那些希望尝试建造的人的 STL 文件。要打印船体的 3 部分，我推荐 PLA LW，它更轻，您可以打印 船体与 100% 填充。我的打印是正常的 Pla bu

注意船体的厚度，填充率不得超过25%，否则可能会导致渗水。 我用外部环氧树脂涂层解决了这个问题，3个部分的重量必须小于1公斤（在移除打印支撑后）。显然，“正在进行中”，如果施工需要，可能会添加一些内容。我上传了 YouTube 链接，您可以在其中看到迄今为止已完成的施工的照片，这些照片将随着工作的进展而更新。STL 文件已根据第一个模型上发现的错误进行更正，以简化工作。时不时地检查是否有更改或添加 文件。https://www.youtube.com/watch?v=a61hky0HmbIhttps://www.youtube.com/watch?v=txcbrnF0e0o
