微型USB接口母座精密结构三维设计

　　在消费电子、工业控制、小型智能设备的电路连接场景中，板端USB接口的结构合理性直接决定了设备的插拔寿命、连接稳定性与生产装配良率，本次呈现的微型USB母座结构，是针对板端贴装场景优化的成熟连接方案。从实际应用场景来看，这类接口广泛覆盖便携数码设备、小型工控采集终端、手持检测仪器、智能家居控制模块等需要兼顾小尺寸安装空间与稳定数据/电力传输的产品，承担设备与外部线缆之间的电力输送、差分信号传输功能，是小型电子设备对外交互的核心物理接口之一。

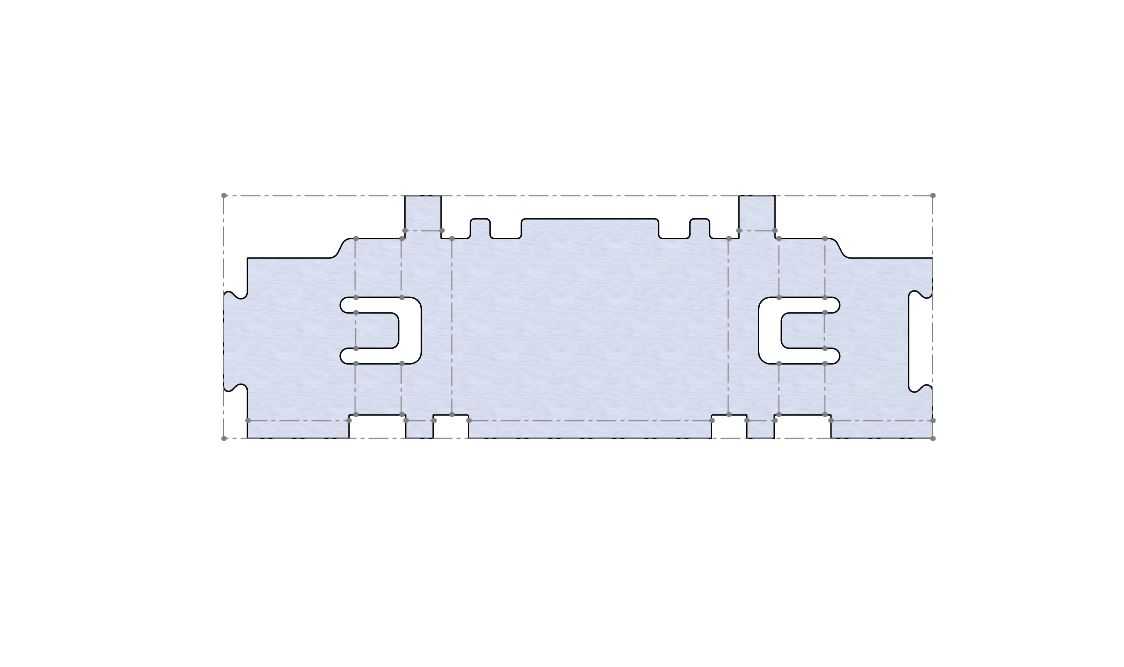

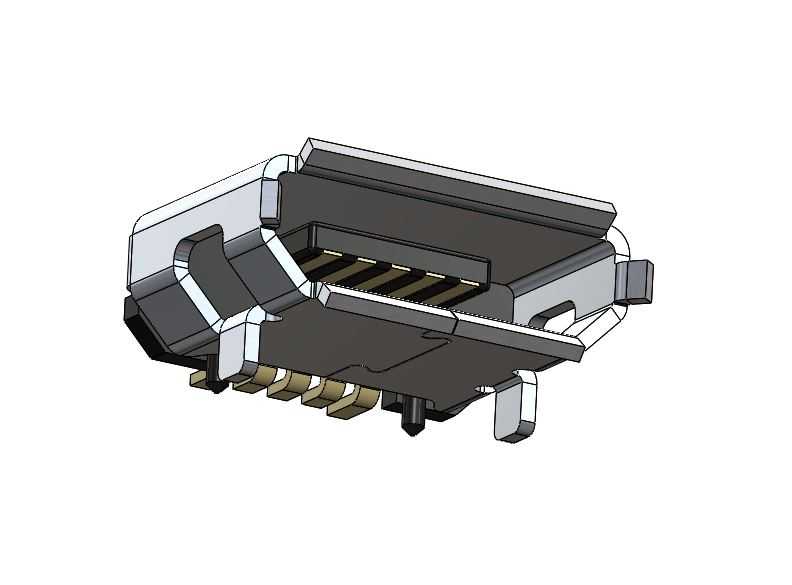

　　从功能特性层面拆解，该结构采用5Pin接触端子布局，两侧设计有对称的卡扣限位结构，当公头插入时，卡扣结构可与公头外壳的对应卡槽形成卡合限位，避免日常使用中受拉扯力导致接口松脱、接触不良；接触弹片采用悬臂式设计，弹片的弯折弧度与接触压力经过反复校核，既保证公头插入后接触电阻处于合理区间，避免大电流充电时出现触点发热问题，又能控制插拔力处于用户可接受的范围，不会出现插拔过紧损伤焊盘、或是过松导致连接中断的问题。接口的金属外壳采用整体冲压折弯成型结构，外壳两侧延伸出定位焊脚与固定插脚，在SMT贴片生产时，固定插脚可先插入PCB对应的定位孔中完成预固定，经过回流焊后焊脚与PCB焊盘形成牢固的焊接连接，可承受至少数千次的插拔循环而不出现焊盘脱落、结构移位的问题。

　　在设计思路的考量上，整个结构优先平衡了安装空间占用与结构强度的矛盾：微型USB接口的核心优势是尺寸紧凑，能够在狭小的设备内部空间中完成布置，因此在建模过程中严格控制了接口的整体外轮廓尺寸，外壳的壁厚选取兼顾了冲压工艺可行性与结构抗变形能力，避免外壳过薄在插拔过程中出现塌陷变形，或是过厚导致整体尺寸超标、无法适配设备外壳的开口尺寸。端子的排布严格遵循通用USB接口的引脚定义间距，相邻端子之间保留足够的绝缘间隙，避免焊接过程中出现连锡短路，同时也满足信号传输过程中的串扰抑制要求，保证USB2.0速率下的信号传输完整性。绝缘基座部分采用耐高温绝缘材质的适配结构，建模时预留了端子的安装卡槽，端子与基座之间采用过盈配合的设计，避免多次插拔后端子出现移位、退针的问题。

　　关于外形尺寸与安装边界，该接口的整体长度、宽度与高度均符合通用微型USB板端母座的行业通用尺寸规范，可直接适配市面上绝大多数标准Micro USB公头，无需额外调整公头尺寸；安装时的PCB开孔位置、焊盘尺寸均按照行业通用规范设计，结构工程师在进行设备主板设计时，可直接调用该模型进行布局，不需要反复核对安装孔位。接口插入方向的前端预留了足够的公头插入导向空间，外壳前端的导向倒角可引导公头顺利插入，避免公头插偏导致端子被压弯损坏；接口后端的端子引脚长度严格匹配SMT生产的工艺要求，引脚伸出长度既保证焊接时焊锡能够充分浸润形成可靠焊点，又不会因为引脚过长导致与周边元器件发生干涉。在设备外壳的适配层面，接口的前端突出量与外壳开口的配合间隙经过校核，装配后接口与外壳开口之间的缝隙均匀，既不会出现间隙过大影响外观，也不会因为间隙过小导致外壳压迫接口外壳造成装配应力。

　　从结构可靠性的细节设计来看，模型中还原了接触弹片的预压变形量，当公头未插入时，弹片处于自然舒展状态，公头插入过程中弹片被下压产生稳定的接触压力，保证在振动、冲击的使用场景下，触点依然能够保持稳定接触，不会出现瞬间断连的问题。金属外壳的接缝位置采用咬合式结构设计，冲压成型后接缝处紧密贴合，提升外壳的整体结构强度，同时也能起到一定的电磁屏蔽作用，减少外部电磁干扰对接口传输信号的影响。整个模型的所有倒角、圆角细节均按照实际冲压、注塑工艺的要求进行设计，不存在尖锐棱角、壁厚突变等不符合生产工艺的结构，可直接用于后续的模具开模、生产打样环节，结构工程师在进行整机设计时，可直接将该模型导入装配环境，完成接口与主板、设备外壳的配合校验，提前排查安装干涉、装配间隙不合理等问题，缩短产品的研发迭代周期。
