老式数码相机电池仓门修复替换结构件

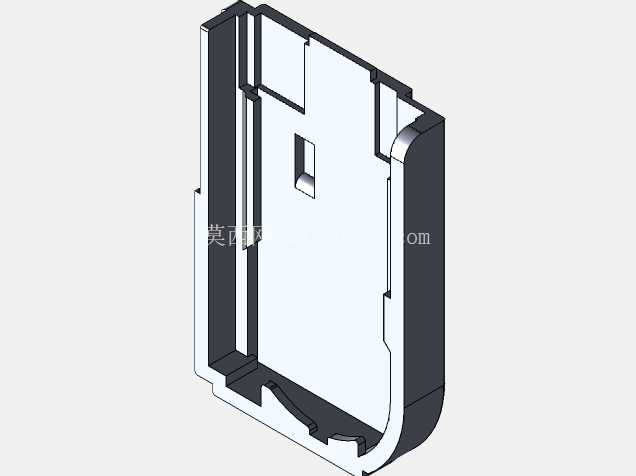

　　日常民用数码设备的维修替换件开发，是小批量结构设计领域很常见的需求，尤其是停产多年的老式便携数码相机，原厂配件早已断供，很多用户留存的设备仅因为电池仓门卡扣断裂、结构破损就无法正常使用，这类小尺寸结构件的逆向设计与适配，需要兼顾原机的安装边界、锁紧功能与使用强度，不需要追求过高的外观精度，核心是满足日常开合、电池压紧的实际使用需求。这款电池仓门的设计，完全匹配对应型号老式卡片数码相机的仓体安装位，在测绘阶段首先确认了原机仓门的转轴位置、卡扣行程、与机身外壳的贴合间隙，原机的仓门为注塑薄壁件，断裂位置多集中在转轴支撑位与电池压紧卡扣处，设计时针对这两个受力集中的位置做了局部加厚处理，同时保留了原有的外观轮廓，不会出现安装后突出机身、干涉电池装入的问题。

　　从实际使用场景来看，这类老式数码相机多为用户留存的纪念款设备，日常使用频率不高，但对仓门的基本功能要求明确：一是开合顺畅，转轴位置与原机的轴孔配合间隙控制在0.1mm以内，既不会出现松旷晃动，也不会因为过紧导致开合卡滞；二是锁紧可靠，仓门关闭后卡扣能够完全卡入机身的锁止位，不会因为电池的弹力自行弹开，能够持续给仓内的AA电池提供足够的压紧力，保证电池触点与机身弹片接触良好，避免出现接触不良导致的断电问题；三是安装便捷，不需要对原机身做任何打磨、修改，直接替换破损的原仓门即可完成装配，普通用户不需要专业工具就能完成更换。设计过程中没有照搬原件的壁厚分布，原件为了控制整机重量，整体壁厚仅0.8mm，受力位置没有做加强筋处理，摔落时很容易从转轴处断裂，本次设计将转轴位置的壁厚增加到1.5mm，在卡扣的受力背面增加了0.5mm高的加强筋，同时在仓门与电池接触的内侧做了防滑纹理，避免电池在仓内出现窜动，整体外形尺寸完全贴合原机的仓体开口，长宽尺寸与原件误差控制在0.2mm以内，安装后与机身外壳的阶差不超过0.1mm，不会影响相机的整体握持手感。

　　考虑到这类维修件多采用FDM工艺小批量打印制作，设计时特意将所有转角位置做了R0.3mm的圆角处理，避免打印时出现应力集中导致的层间开裂，同时没有设计过小的孔位与薄壁结构，最小壁厚不小于1.2mm，适配常规的PLA、PETG等常见打印材料，不需要特殊的支撑结构就能完成打印，打印完成后仅需要简单去除支撑毛边即可直接装配使用。从结构适配性来看，这款仓门完全适配原机的电池仓空间，不会干涉电池的装入与取出，仓门关闭后能够完全覆盖电池仓开口，避免日常使用中灰尘、杂物进入仓内影响触点接触，同时保留了原仓门的开合角度，打开后不会遮挡电池取放的操作空间，更换电池时不需要额外掰动仓门就能顺利取出电池。

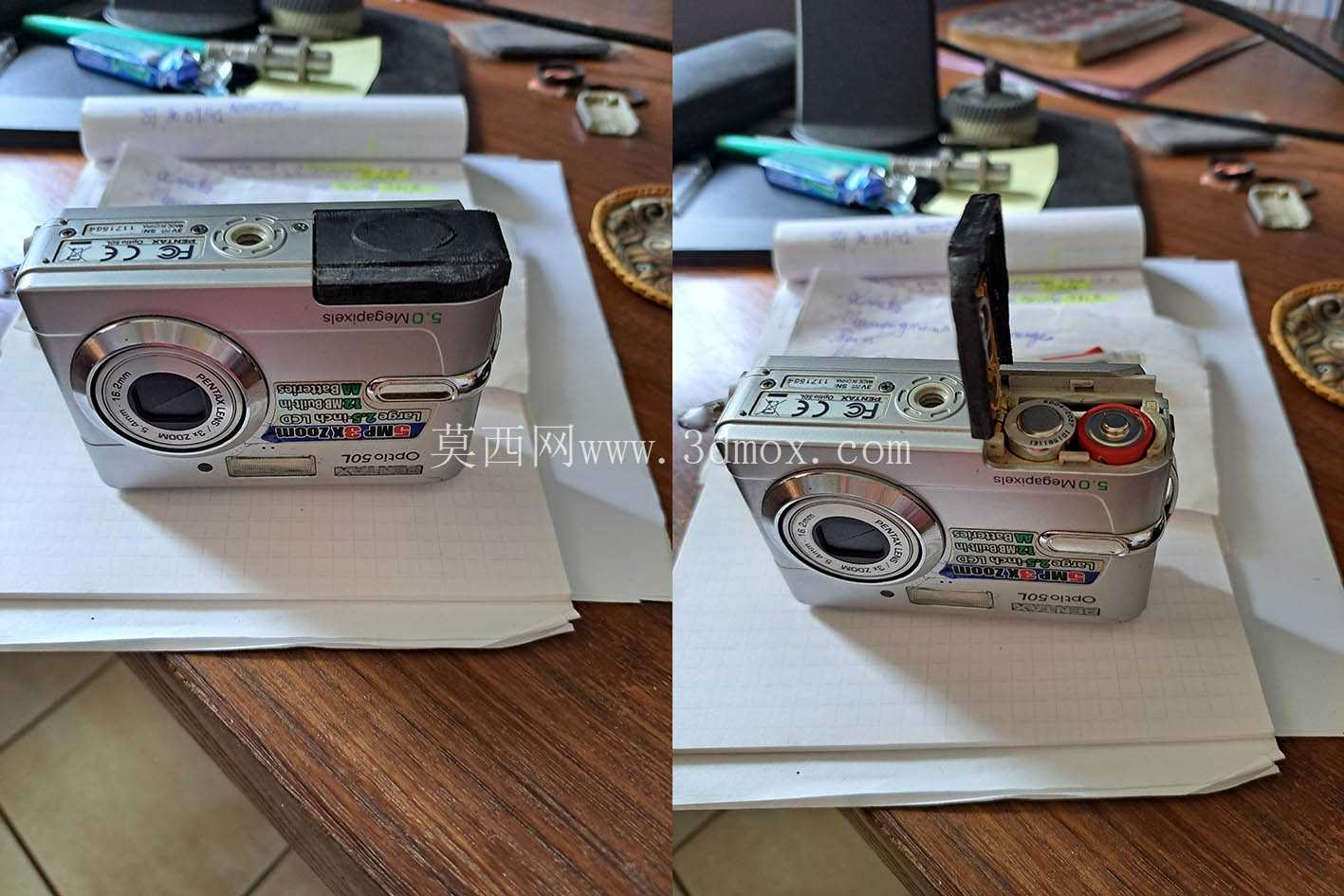

　　在实际测试中，采用PETG材料打印的仓门经过500次开合测试后，转轴位置没有出现磨损松旷，卡扣位置没有出现断裂变形，装入电池后连续晃动相机也没有出现仓门松脱、断电的问题，完全能够满足老相机日常使用的需求，对于留存这类老设备的用户来说，不需要更换整机就能修复设备的使用功能，也能保留旧设备的纪念价值。这类小尺寸维修结构件的设计核心，从来不是追求完全复刻原厂件的所有细节，而是抓住核心的安装边界、受力位置与功能需求，在满足使用强度的前提下尽可能降低制作难度，让普通用户也能通过常见的制作工艺获得可用的替换零件，解决老旧设备配件断供的实际问题，毕竟很多这类老式数码设备对用户而言早已不是简单的工具，而是承载了很多使用记忆的物品，一个小小的结构件就能让设备重新恢复使用，也是结构设计在民用维修领域很实在的价值体现。
