SBR20带轴承直线导轨传动组件

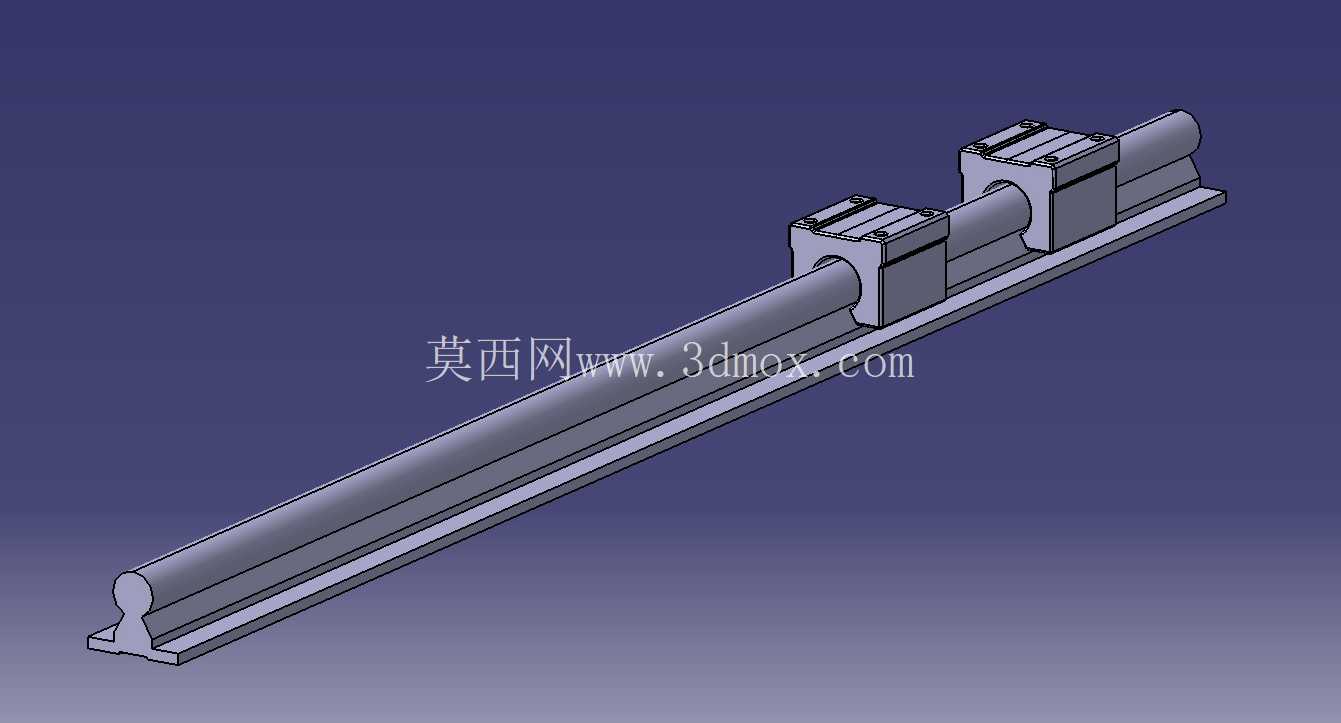

　　做非标自动化设备设计的工程师都清楚，直线传动部件的选型直接决定整套设备的运行精度与负载稳定性，SBR系列圆导轨作为轻载传动场景里性价比极高的选项，在各类中小型自动化工作站、数控雕刻机、物料移栽机构里的应用占比一直不低。这次建模的SBR20规格导轨搭配两个SBR20UU滑块组件，初始建模长度设定为800mm，建模过程中特意保留了参数化关联，使用者可以根据自身设备的行程需求直接调整导轨总长，不需要重新绘制导轨基体与滑块的配合特征。从实际使用场景来看，这类导轨常被用在小型CNC雕刻机的XY轴传动、包装线的物料推料机构、检测设备的工件平移工位，相比方形滚珠直线导轨，SBR系列圆导轨的安装调试门槛更低，对安装基面的平面度公差要求更宽松，

　　适合对成本敏感、负载不大的直线往复运动场景。设计建模时，首先还原了导轨基体的截面特征：底部为带安装孔的平基座，上部为直径20mm的淬硬光轴导轨面，光轴与基座的结合处做了应力释放的圆角过渡，避免长期受载后出现应力集中断裂的问题。配套的滑块组件内部集成了双列UU型密封轴承，建模时还原了轴承的滚珠排布、密封唇结构以及滑块本体的安装螺纹孔位，滑块与导轨的配合间隙按照行业常规的预压等级做了配合约束，既保证滑动时无明显旷量，又不会因为过盈量太大导致滑动阻力陡增。安装边界方面，导轨基座上的安装孔按照标准间距排布，孔位尺寸适配M6内六角安装螺钉，滑块顶面的四个安装螺纹孔为标准M5规格，中心距与同规格的市面标准件完全一致，工程师在做设备结构设计时，

　　可以直接调用这个模型装配到自己的设备总装里，不需要反复核对安装尺寸，能大幅减少选型建模的重复工作量。建模过程中还特意区分了不同零件的材质特征：导轨光轴部分为轴承钢淬硬处理，基座为铝合金挤压成型，滑块本体为铝合金材质，内部轴承为标准轴承钢组件，密封件为丁腈橡胶材质，装配约束完全按照实际装配逻辑设置，滑块可以沿着导轨轴向做顺畅的直线滑动模拟，方便工程师做运动干涉检查。很多刚入行的结构工程师在做这类导轨选型时，容易忽略滑块的伸出长度与安装空间的干涉问题，这个模型里完整还原了滑块两端的密封端盖尺寸，在做行程限位设计时，可以直接通过模型测量滑块运动到极限位置时的总占用长度，避免实际装配时出现滑块撞机的问题。另外，这类圆导轨在使用时通常需要搭配支撑座使用，模型里的导轨端面做了平整的端面特征，方便后续装配时添加端部支撑座或者限位挡块，不需要额外做端面修整的特征处理。
