侧进线PCB通孔式螺钉接线端子结构

项目分类:变压器/电感器 发布时间:2024-11-13 ID:792809
  • 侧进线PCB通孔式螺钉接线端子结构
  • 侧进线PCB通孔式螺钉接线端子结构
  • 侧进线PCB通孔式螺钉接线端子结构

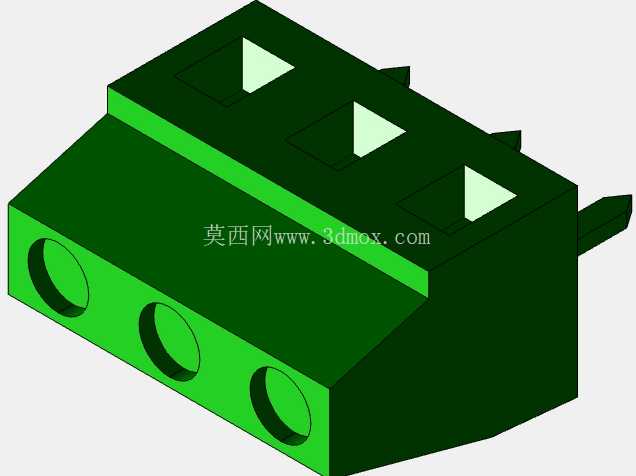

  做了快十年的工控板卡结构设计,这类螺钉式接线端子我接触过不下二十种规格,这次做的2.54mm间距侧进线款,是专门针对小功率交流稳压类板卡的布线需求优化的。先从实际应用场景说,这类端子最常出现在小功率电源板、稳压模块的对外接线位置,很多桌面式交流稳压设备的内部PCB,对外要接输入市电、输出负载线,板上空间又卡得紧,传统的顶部进线端子会占用板卡上方的垂直空间,要是设备外壳内部有散热片或者走线槽,顶部进线的端子很容易和周边结构干涉,侧进线的设计就是为了解决这个痛点——导线从端子侧面插入,拧紧螺钉的操作空间在端子端部,不需要在板卡正上方预留拧螺丝的操作高度,对于薄型外壳的稳压设备来说,能把整机厚度压缩至少5mm。

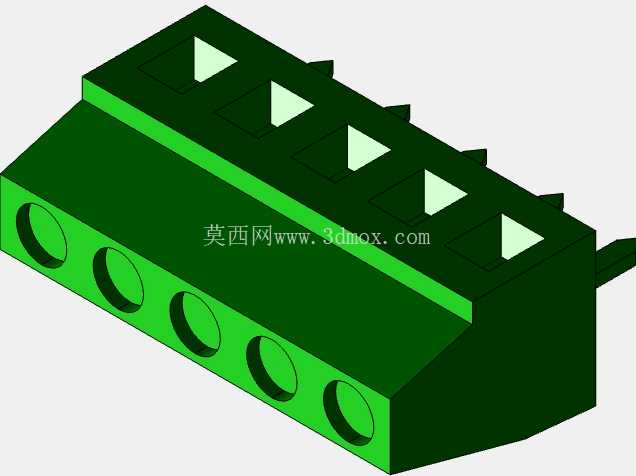

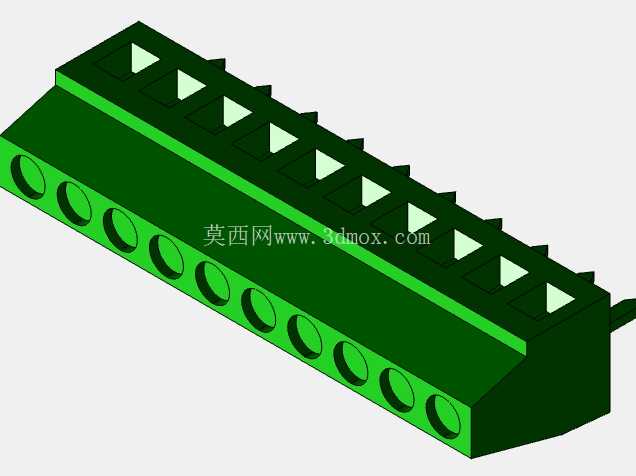

  再讲实际用途,这个端子的核心作用就是实现PCB板载线路和外部导线的可靠电气连接,2.54mm的间距是电子行业通用的标准网格间距,不管是手工焊接还是波峰焊,都能和常规PCB焊盘完全匹配,0.1英寸的螺距规格,适配的是22-16AWG的单股或多股铜导线,刚好覆盖小功率交流稳压器的电流承载需求,单路额定电流可以做到10A,完全满足民用级稳压设备的输入输出载流要求。设计的时候特意做了3、5、10三种位数的可选位置,就是为了适配不同的接线需求:3位的一般用在单路输入带接地的接线场景,5位的可以覆盖双路输入输出加信号检测的接线需求,10位的则适合多回路输出的稳压模块,不用再拼接多个端子,减少板上焊接点位,也能降低焊接不良的概率。

  说到功能特性,这款端子的螺钉锁紧结构做了防脱设计,螺钉不会因为拧得过松从端子本体里掉出来,车间装配的时候经常会遇到螺钉脱落掉到PCB上造成短路的问题,这个防脱结构就是踩过好几次坑之后加的,螺钉在端子的塑料基座里做了限位,完全拧松的时候也不会脱出,装配的时候只需要把导线插到底,拧紧螺钉就能完成压接,压接位置的铜件做了镀锡处理,防止长期使用氧化造成接触电阻变大,避免端子发热的问题。基座用的是绿色的阻燃PA66材质,耐温等级达到V0级,焊接的时候能承受260℃的波峰焊温度不会变形,长期工作温度可以覆盖-40℃到105℃,不管是北方低温环境还是设备内部靠近发热元件的位置,都不会出现塑料脆裂或者软化的问题。

  设计思路上,首先是确定安装边界,PCB通孔的焊盘位置严格按照2.54mm网格排布,每个引脚的焊盘直径1.2mm,通孔直径0.8mm,引脚伸出PCB背面的长度控制在1.5mm,刚好满足波峰焊的吃锡要求,不会因为引脚过长造成焊盘连锡。端子本体的总宽度是位数乘以2.54mm再加两端各1mm的定位边,比如10位的端子总宽度就是27.4mm,板上预留安装空间的时候,只需要在对应位置留出这个宽度的区域,端子本体距离板边至少2mm,就能避免焊接的时候和设备外壳干涉。侧入口的导线插孔直径是2.5mm,刚好能插入最大16AWG的导线,插孔的位置做了导向倒角,导线插入的时候不需要刻意对准,顺着倒角就能插到底,降低车间装配的操作难度。端子顶部的三角标识是接线位的标记,每个三角对应一个接线回路,装配的时候能快速对应接线定义,不会接错线。

  外形尺寸方面,端子的总高度是从PCB表面算起8.5mm,比常规顶部进线的同规格端子矮3mm左右,侧入口的中心距离PCB表面的高度是4.2mm,导线插入之后,导线的走向是平行于PCB表面的,不会向上翘起占用垂直空间,对于内部空间紧凑的稳压设备来说,这个尺寸设计能让内部走线更规整,导线可以顺着端子侧面直接走到设备的出线口,不需要做弯折处理,减少导线的应力集中。安装的时候不需要额外的固定柱,端子本身的两个定位引脚(在端子两端的位置)可以插入PCB上对应的定位孔,焊接的时候能起到固定作用,不会因为过波峰焊的时候端子移位,造成焊盘偏位的问题。

  实际选型的时候要注意,这类端子的压接螺钉是M2规格的,拧紧扭矩控制在0.2-0.3N·m就足够,拧得过大会把螺钉拧滑牙,或者把导线的铜丝压断,反而造成接触不良。如果是多股软导线接线,最好先给导线烫锡或者压接冷压端子,再插入端子拧紧,避免多股铜丝散开造成相邻回路短路。另外这个端子的爬电距离是2.54mm,电气间隙满足220VAC的绝缘要求,用在民用交流设备上不需要额外做绝缘处理,只要安装的时候注意不要让焊锡渣残留在端子引脚之间就可以。

  做三维建模的时候,我特意把每个细节都做了还原,包括螺钉的头部槽型、铜件的压接位置、基座上的导向倒角、顶部的三角标识,还有底部的引脚结构,导入PCB设计软件的时候可以直接调用,不需要再做结构修正,能节省结构工程师的建模时间。之前有同事做类似项目的时候,找的模型没有做防脱螺钉的结构,和实际采购的端子尺寸对不上,打样之后发现端子和外壳干涉,耽误了项目进度,所以这次建模的时候特意核对了三家主流接插件厂商的同规格端子尺寸,把通用的安装边界都做了统一,不管采购哪个品牌的同规格端子,都能和这个模型匹配,不会出现安装干涉的问题。
