SBR16UU开口型箱式直线滑动轴承结构

　　在非标自动化生产线、小型数控雕刻设备、3D打印运动平台以及包装机械的直线往复运动工位中，这类开口型箱式直线滑动轴承是极为常见的传动配套部件，主要搭配直径16mm的圆柱直线光轴使用，为运动负载提供低阻力、高同轴度的线性导向支撑。不同于传统的深沟球轴承承担径向旋转载荷，这类直线轴承的核心作用是约束运动部件的径向偏移，仅保留沿光轴轴向的滑动自由度，在很多轻载、中低速的往复运动场景中，相比滚珠直线导轨成本更低，安装调试门槛更小，对安装面的平面度公差容忍度更高，非常适合中小型设备的快速搭建与改造。

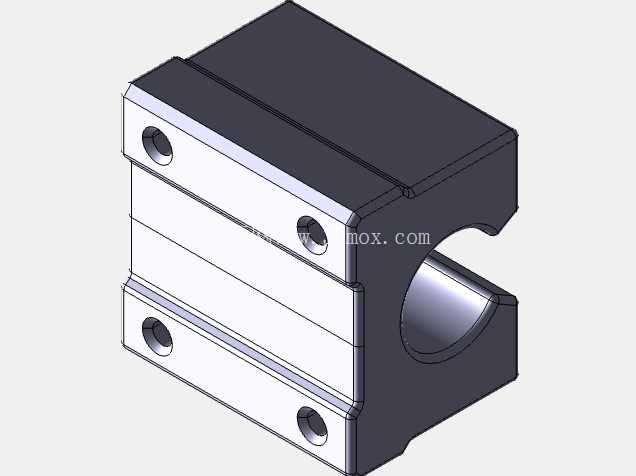

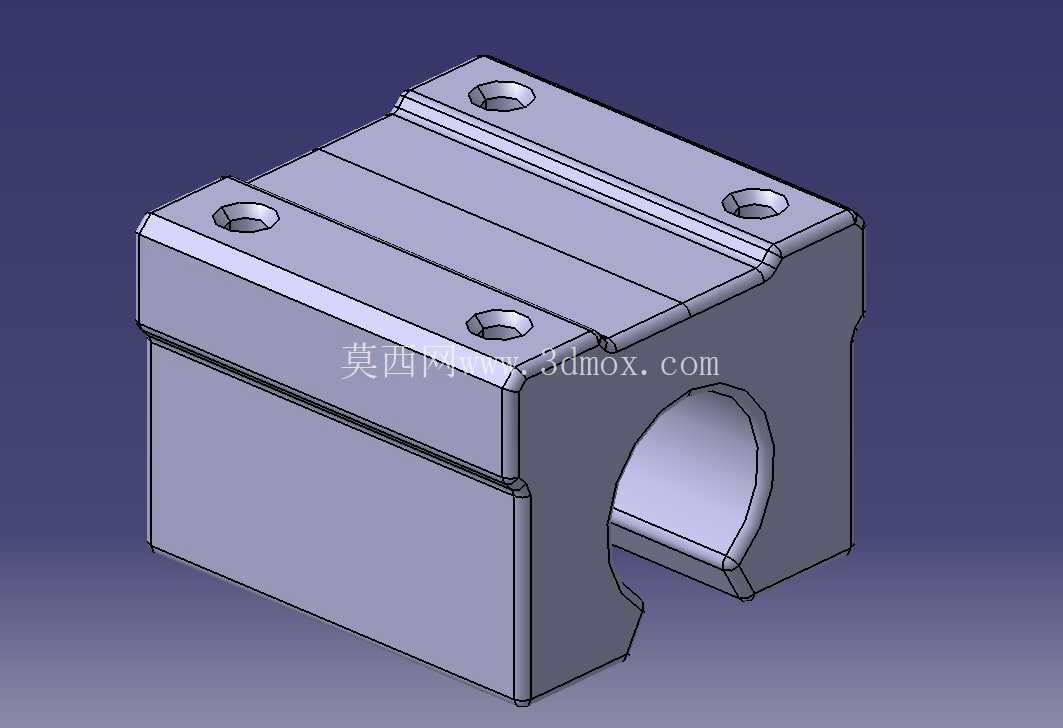

　　从结构设计来看，这款轴承采用分体式箱式座体搭配内嵌保持架的结构，座体上方预留四个沉头安装孔，可直接通过内六角螺栓将轴承座锁紧在运动滑台的安装面上，开口侧的设计一方面可以适配带支撑座的圆柱导轨，避免光轴过长出现挠度变形影响运动精度，另一方面也方便日常维护时清理导轨表面附着的切屑、粉尘，不会因为杂物卡入保持架造成滑动卡滞。座体的中心孔与光轴的配合间隙控制在合理范围内，既不会因为间隙过大造成运动过程中的窜动，也不会因为过盈配合导致滑动阻力陡增，内嵌的保持架均匀排布储油槽，可在装配时填充润滑脂，长时间运行无需频繁补油，降低设备维护频次。

　　实际选型过程中，首先要确认安装边界：这款轴承的座体总宽度、安装孔的孔距都适配16规格SBR导轨的通用安装尺寸，四个安装孔的沉头深度可容纳M5规格内六角螺栓的头部，安装后螺栓头不会突出座体上表面，避免和滑台上方的其他部件产生干涉。中心孔的轴线到座体安装底面的高度是固定值，设计滑台结构时需要以此为基准核算运动部件的总高度，防止出现运动行程内的结构碰撞。轴承的开口侧朝向安装导轨支撑座的方向，装配时需要注意保持架的方向，避免钢球脱落，预紧时不需要过度锁紧安装螺栓，依靠座体本身的加工精度即可保证与光轴的同轴度。

　　在不同的应用场景下，这类轴承的负载能力也有明确的适用边界：水平安装时，主要承担滑台及上方搭载的工件、执行元件的垂直方向载荷，单只轴承可承担数十公斤的径向负载，通常成对使用在平行布置的两根光轴上，约束滑台的转动自由度；垂直安装时则需要额外考虑配重或者制动机构，因为直线轴承本身没有自锁能力，断电后滑台可能出现下坠风险。在有粉尘、切削液飞溅的加工场景中使用时，可以额外在轴承两端加装防尘密封圈，避免杂物进入配合面造成光轴和保持架的异常磨损，延长部件的使用寿命。

　　很多刚接触非标设计的工程师容易混淆这类箱式直线轴承和标准圆法兰、方法兰直线轴承的区别，实际上SBR系列的开口轴承专门配套带铝托支撑的圆柱导轨，相比无支撑的光轴搭配普通直线轴承，整体的刚性更好，长行程下的挠度更小，成本却远低于同规格的滚珠直线导轨，在很多对运动精度要求不是微米级的设备中，是性价比极高的导向方案。建模过程中需要特别注意安装孔的位置度公差，以及中心孔与安装底面的平行度要求，如果这两个形位公差控制不好，实际装配时会出现滑动卡滞、阻力不均的问题，严重时甚至会造成保持架变形、钢球脱落，直接导致部件报废。另外座体的边角处都做了倒角处理，既可以避免安装时划伤操作人员，也能减少装配过程中与相邻部件的磕碰，不会因为尖锐的边角造成其他零件的表面损伤。
