四旋翼飞行载具结构设计方案

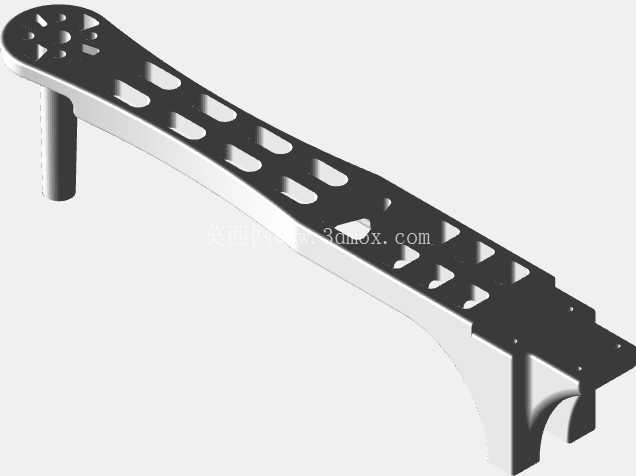

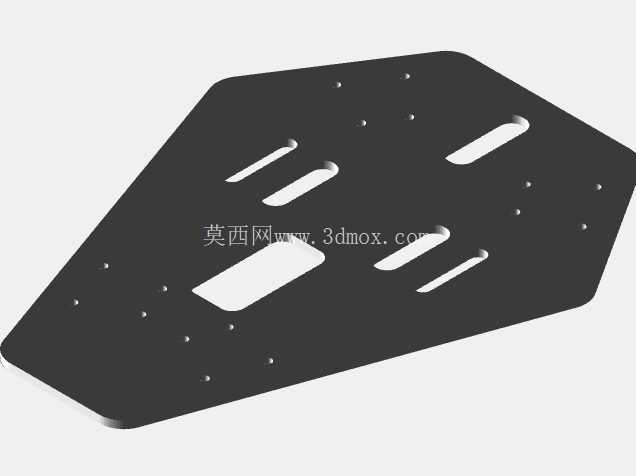

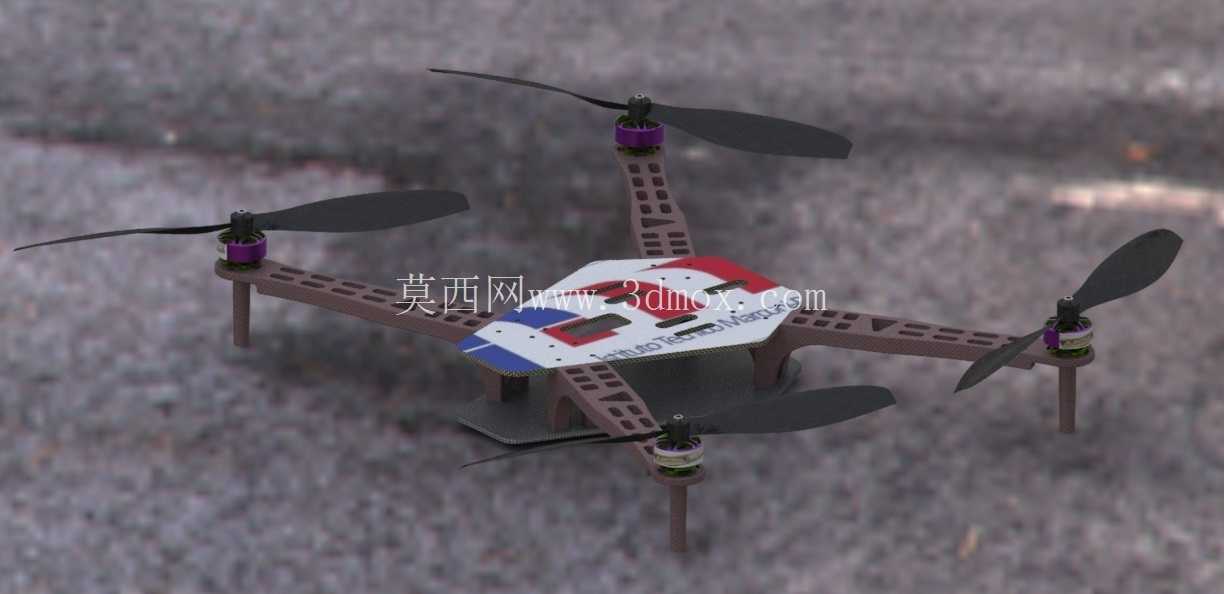

　　这款四旋翼飞行载具的结构设计，核心围绕低空近距作业场景的使用需求展开，日常可覆盖小范围场地航拍巡检、轻量物料短途转运、户外教学实训等多种实际用途，整体结构在保证结构强度的前提下尽可能做了轻量化处理，适配多数民用低空作业的载荷与续航平衡要求。从结构布局来看，采用经典的X型四轴分布，四个机臂从中心主机板向外等角度延伸，机臂上预留的电机安装位完全匹配常规22系列外转子无刷电机的安装孔距，安装时无需额外打孔适配，电机座位置做了局部加厚处理，能够抵消螺旋桨高速旋转产生的持续震动，避免长期飞行后机臂出现应力开裂的问题。机臂本身采用镂空格栅式结构设计，在不降低纵向抗弯强度的前提下，有效削减了机臂自身重量，同时格栅结构能够引导飞行时的气流穿过，降低侧风环境下机臂产生的风阻，提升飞行姿态的稳定性。中心主机板采用层叠式安装空间预留，上层可直接放置飞控板、GPS模块与数传天线，下层预留了电池绑带的穿装槽位，能够适配不同容量的锂聚合物电池固定，电池安装位置处于整机重心的正下方，能够有效降低整机重心高度，提升飞行过程中的姿态自稳能力，避免飞行时出现重心偏移导致的姿态倾斜问题。

　　螺旋桨采用两叶式设计，桨叶的翼型做了低速优化，在电机转速处于中低区间时就能提供足够的升力，适配日常作业时的悬停与低速巡航需求，桨叶与电机轴的连接采用快拆式结构设计，日常更换桨叶无需额外工具，仅需按压锁扣即可完成拆装，方便外场作业时的快速维护。从安装边界尺寸来看，整机对角电机轴的间距控制在350mm区间，属于中小型四旋翼的尺寸范畴，收纳时无需拆卸机臂即可放入常规的户外背包中，转场携带十分便利；机臂末端的起落支脚采用一体化延伸设计，支脚长度预留了足够的离地间隙，能够保证搭载的云台相机或者任务载荷在起降时不会与地面发生剐蹭，支脚底端没有额外加装减震海绵，依靠机臂自身的结构韧性即可吸收起降时的冲击载荷，减少额外的零件数量，降低整体结构复杂度。

　　设计过程中充分考虑了零件的可加工性，机臂与中心板的结构都可采用常规的板材切割工艺完成加工，无需复杂的曲面注塑或者五轴铣削工序，小批量制作时的加工成本更低，也方便使用者根据自身需求对机臂长度、中心板安装孔位做个性化调整。整机的布线空间沿着机臂内侧的走线槽布置，电机的电源线与信号线可完全隐藏在机臂结构内部，避免飞行时线材外露被螺旋桨打到，同时也能减少线材外露带来的额外风阻。飞控安装位周围预留了足够的减震安装空间，可搭载常规的减震球来过滤电机传递过来的高频震动，保证飞控的加速度计与陀螺仪数据采集稳定，避免飞行时出现姿态漂移的问题。

　　在载荷适配方面，中心板下方预留了通用的挂载孔位，可搭载重量在500g以内的任务设备，包括小型运动相机、迷你抛投器、气体检测模块等，不需要额外制作转接支架，直接通过螺丝即可完成载荷固定，适配多种不同的作业场景需求。机臂的结构强度经过受力校核，在单电机最大拉力输出的情况下，机臂的形变量控制在0.5mm以内，不会因为机臂形变导致螺旋桨的旋转平面出现倾斜，保证升力方向始终垂直向上，减少动力的额外损耗。整机的装配流程十分简便，所有连接位置都采用定位孔加螺丝固定的方式，装配时不需要做复杂的位置校准，四个机臂安装完成后即可保证电机轴处于垂直状态，减少装配过程中的调试工作量。
