双级孔径多用途筛分设备结构设计

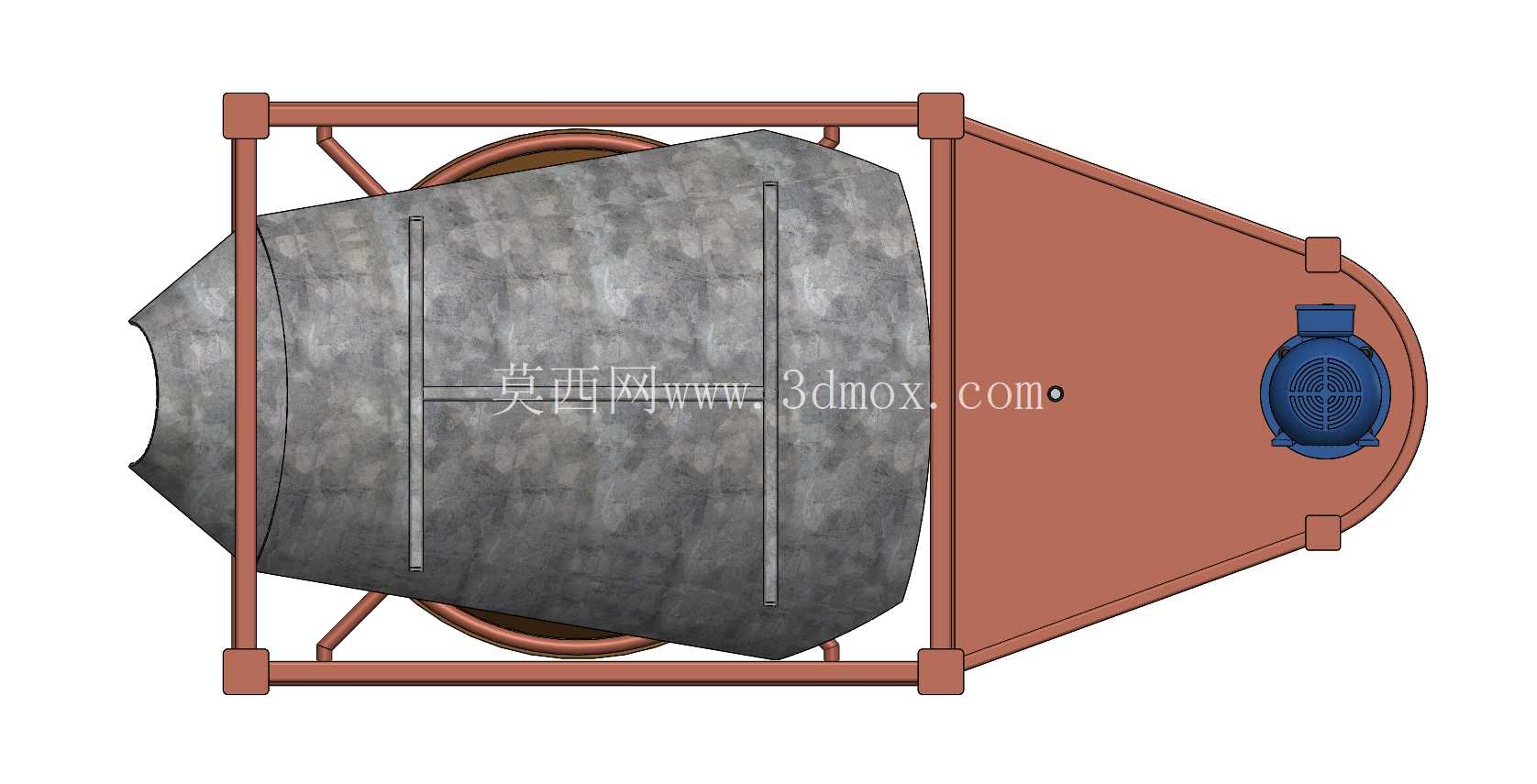

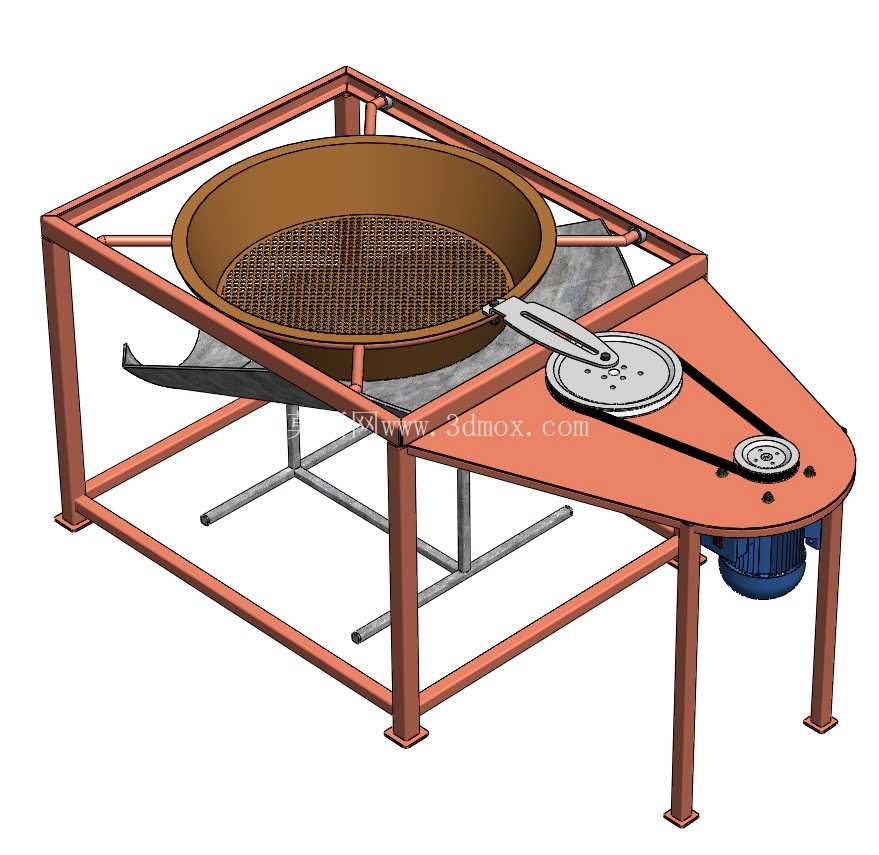

这款双级筛分设备的设计初衷，是解决中小加工场景下单一筛网无法同时完成两种粒度物料分级的痛点，在农副加工、小型建材作坊、五金零件初分选等场景都有适配空间。从结构布局来看，设备采用方管焊接的一体式机架作为承载主体，四根支腿底部预留了膨胀螺栓安装孔位，安装时可直接固定在硬化水泥地面，无需额外做混凝土基础，整体占地长宽约1.8米×1.2米，整机高度约1.1米，进料端的筛圈顶面距离地面高度约0.9米，适配人工倒料或者小型皮带机低位进料的作业需求，不会出现进料高度差过大导致物料飞溅的问题。

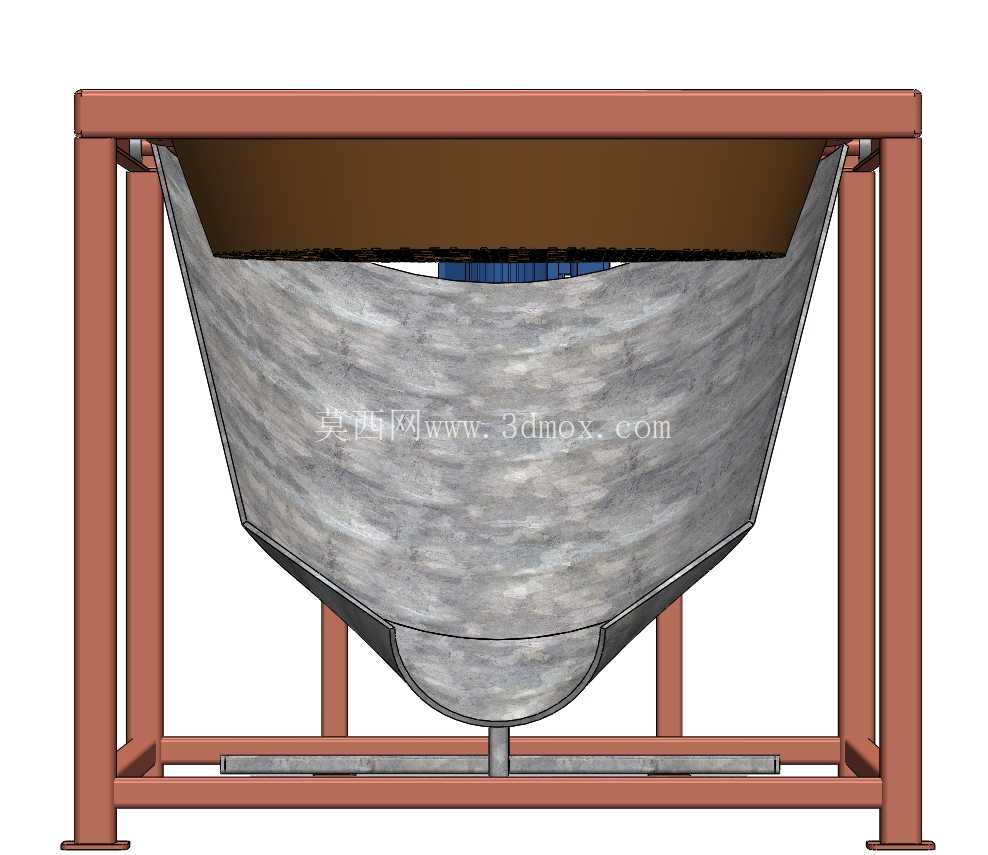

设备核心的筛分单元采用双层筛网结构，上层筛网孔径更大，下层筛网孔径更小，可在一次进料过程中同时分离出三种不同粒度区间的物料：大于上层筛孔的粗料会沿筛面倾斜角度从粗料出口排出，介于上下层筛孔之间的中粒度物料从中层出料口导出，小于下层筛孔的细料则穿过两层筛网从底部的集料斜槽滑出，相比传统单级筛分设备减少了重复上料的工序，单台设备即可完成原本需要两台筛机串联才能实现的分级效果，对于场地有限的小型加工点来说，能节省近一半的设备摆放空间。

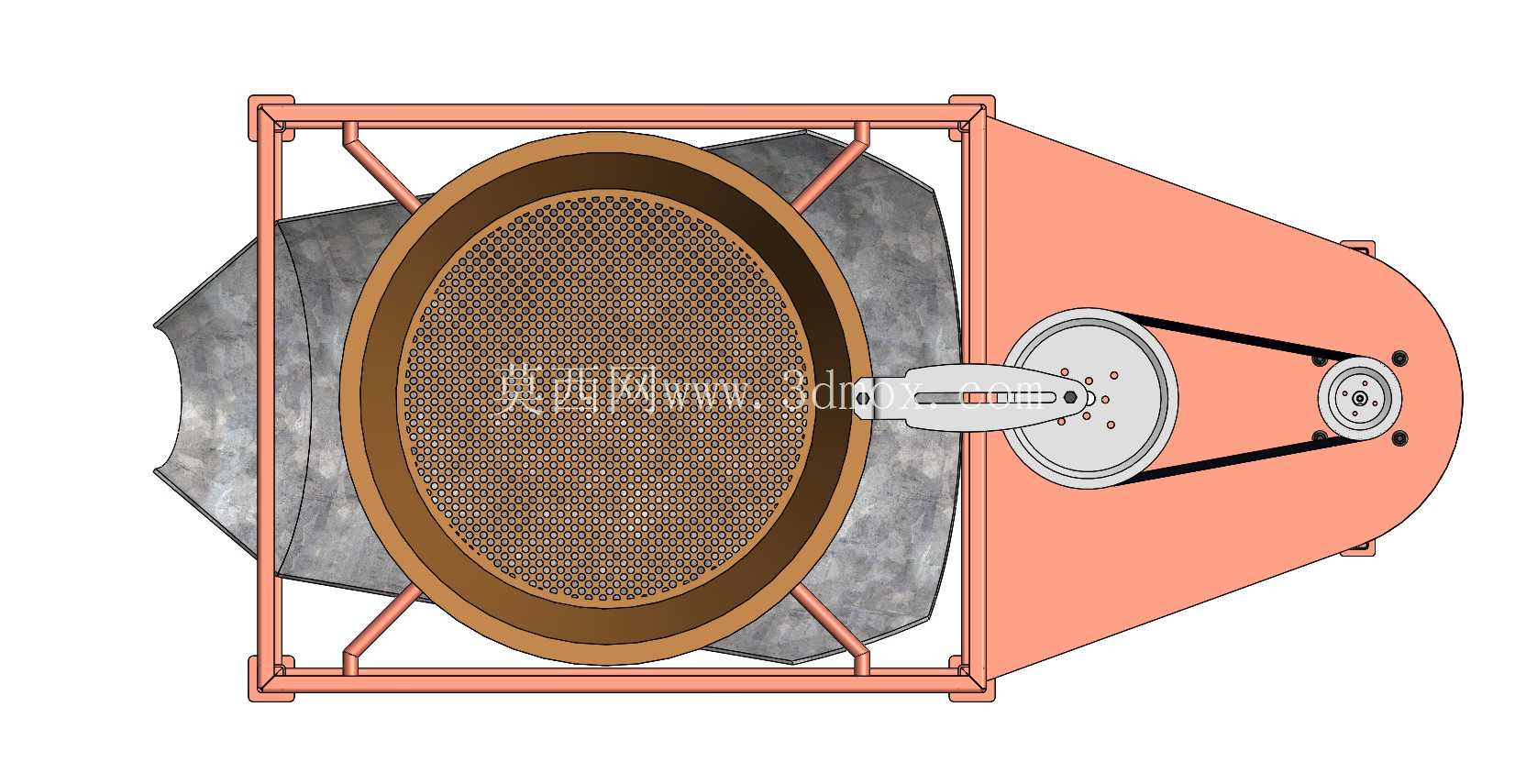

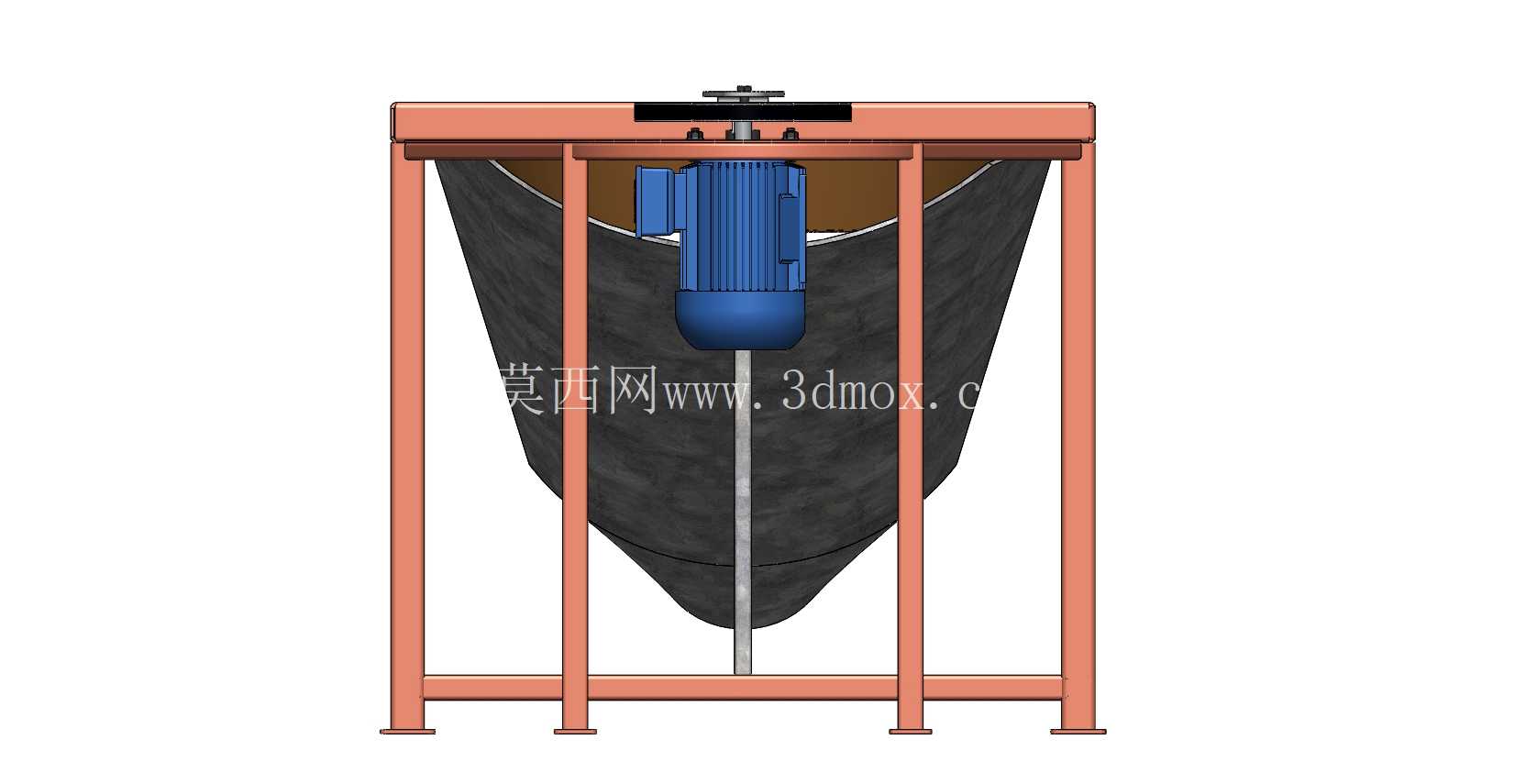

动力传动部分采用电机带轮减速的结构，电机布置在机架侧下方的延伸安装位，通过三角带带动偏心轮机构转动，进而驱动筛体做平面回转式的筛分运动，这种运动形式相比直线振动筛，物料在筛面上的停留时间更长，筛透率更高，尤其适合颗粒形状不规则、容易卡孔的物料筛分。偏心轮与筛体之间采用铰接式连杆连接，连接部位加装了耐磨铜套，长期运行磨损后仅需更换铜套即可完成维护，无需整体更换连杆部件，降低了后期运维的配件成本。筛体与机架之间的支撑采用弹性钢片结构，相比传统的弹簧支撑，运行过程中不会出现横向摆幅过大的问题，设备运行时的整体晃动量更小，固定螺栓不容易出现松动，日常巡检的频次可以适当降低。

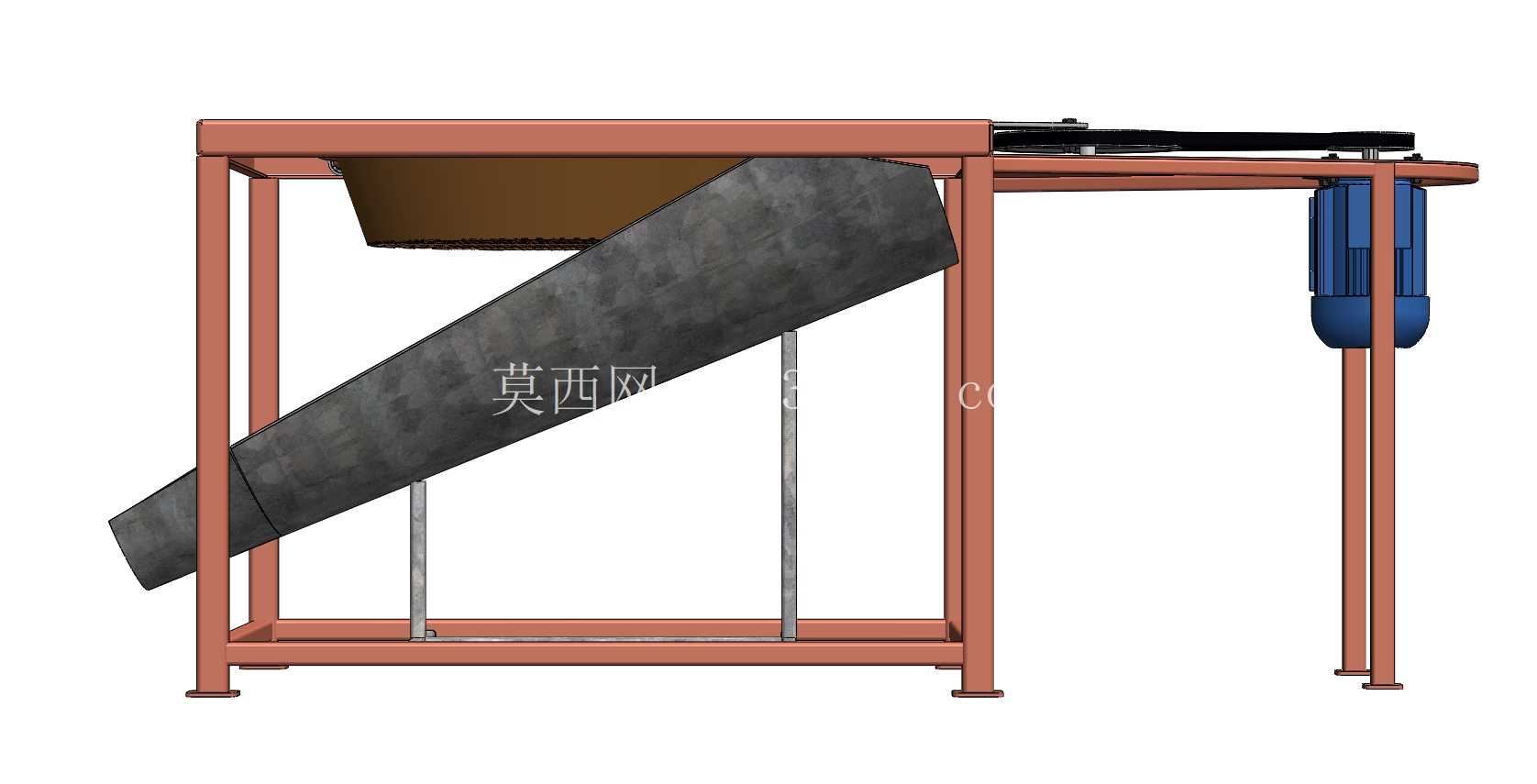

接料部分的设计也做了针对性优化，三个出料口分别朝向不同方向，粗料出口朝向设备侧前方，中料出口朝向侧面，细料出口朝向正前方，三个出料口下方都预留了足够的接料容器摆放空间，可直接放置周转筐、编织袋或者衔接小型输送设备，不会出现不同粒度物料混料的情况。筛网采用压条螺栓固定的结构，更换筛网时仅需松开压条上的紧固螺栓即可取下旧筛网，无需拆解整个筛框结构，单块筛网的更换时间可控制在15分钟以内，适配加工物料种类经常切换的使用场景，用户可根据待筛分物料的粒度需求快速更换对应孔径的筛网。

从建模细节来看，所有焊接部位都做了焊道简化处理，方管的拼接处预留了合理的焊接间隙，符合实际钣金焊接加工的工艺要求，没有出现结构干涉的问题；转动部位的带轮、轴承座都按照标准件的实际尺寸建模，皮带的张紧调节行程预留了5厘米的调节量，安装时可通过调整电机的安装位置来调整三角带的张紧度，避免皮带过松打滑或者过紧加剧轴承磨损。机架的支腿之间加装了横向连接杆做加强处理，设备满载运行时机架的形变量控制在0.5毫米以内，不会因为长期受交变载荷出现焊缝开裂的问题。

在实际使用场景中，这款设备可用于粮食加工环节的谷物除杂分级，筛除谷物中的大颗粒杂质与细灰土；也可用于小型五金加工车间的切削废料筛分，将不同粒度的金属切屑分级回收；还可用于建材加工中的砂石粒度分级，适配小规模装修施工的砂石备料需求。设备整体没有复杂的电控结构，仅需搭配常规的电机启停开关即可使用，对操作人员的技能要求较低，普通作业人员经过简单讲解即可完成操作与日常维护。
