工业用双槽电缆导向滑轮支撑组件

在车间物料搬运、垂直提升输送、产线线缆排布这类场景里，线缆或牵引绳索的拖拽磨损、走位偏移一直是影响设备运行稳定性的常见问题，这款双槽电缆滑轮支撑组件，就是针对这类工况做的结构设计。从实际使用逻辑来看，它的核心作用是给线缆、绳索提供稳定的转动支撑，把滑动摩擦转化为滑轮的滚动摩擦，大幅降低线缆拖拽过程中的表皮磨损，同时约束线缆的行进路径，避免绳索偏摆脱轨，保障牵引、排线动作的平顺性。

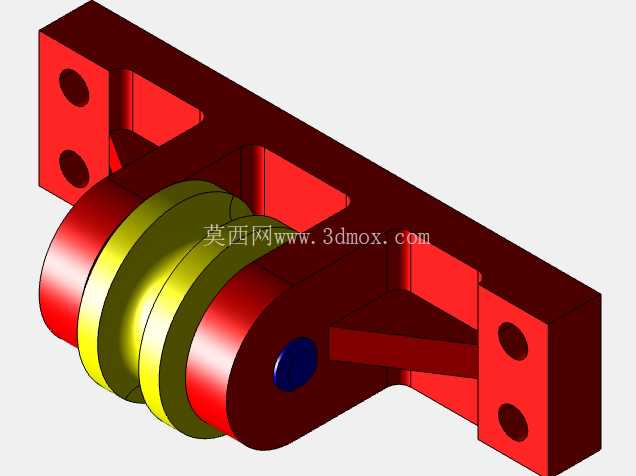

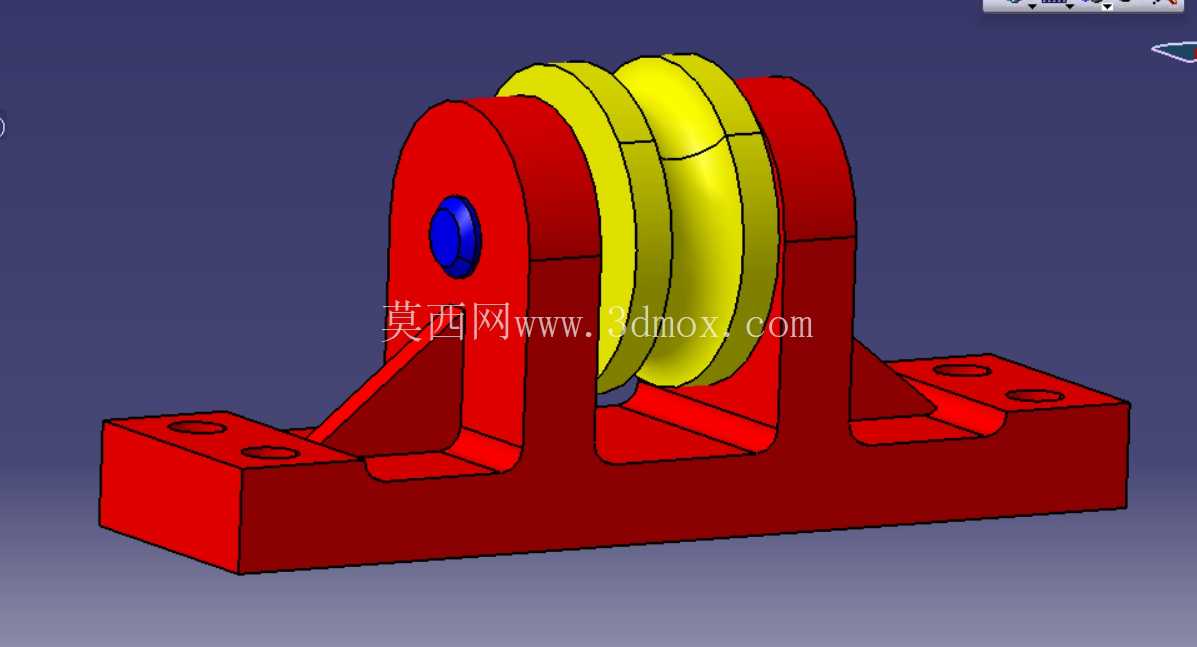

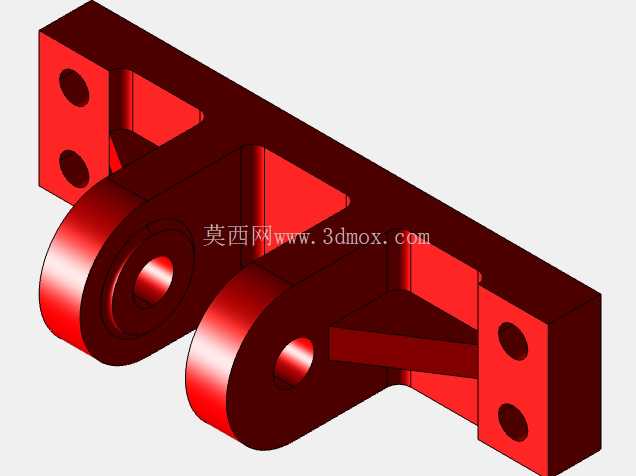

整个组件的结构拆分来看，底部是一体化铣削成型的安装底板，底板两端对称设置了四个沉头安装孔，安装时可以通过螺栓直接固定在设备机架、车间预埋安装面或者输送线的侧边支架上，沉孔设计可以让螺栓头完全没入底板平面，不会突出平面干涉后续的线缆滑动，也能避免螺栓长期外露锈蚀。底板上方是两个对称布置的垂直支撑立板，立板和底板之间做了三角加强筋结构，这个设计是考虑到滑轮承受线缆张紧力时，立板根部会承受持续的弯矩，三角筋可以分散应力集中，避免长期负载下立板出现根部开裂或者变形，两个立板的同轴度在建模时就做了公差约束，保证穿装滑轮的销轴不会出现别卡，转动顺畅。

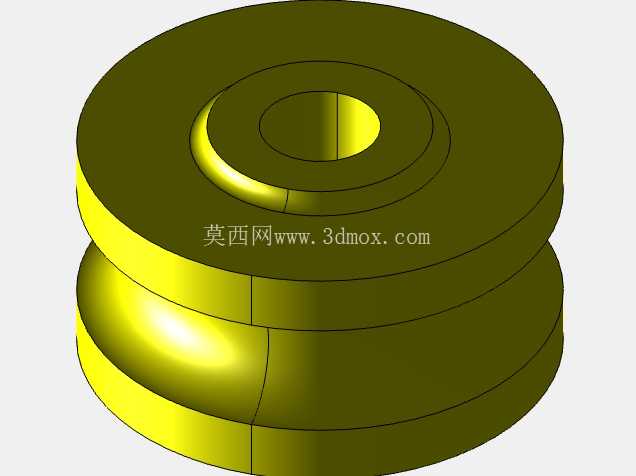

两个立板之间装的是双槽式滑轮，轮槽做了圆弧过渡处理，槽宽匹配常规工业电缆、编织牵引绳的外径范围，双槽设计可以同时走两根线缆或者绳索，既可以单路承载大规格线缆，也可以双路分别走不同的线缆，适配多排线的工况需求。滑轮和立板之间通过紧固销轴连接，销轴端部做了轴向限位，避免设备运行过程中销轴窜动脱出，滑轮内孔和销轴之间预留了转动间隙，长期使用时可以加注润滑脂降低转动阻力，减少磨损。

从安装边界来看，整个组件的底板长度适配多数中小型输送设备、提升机构的安装梁宽度，安装孔的孔距做了通用化设计，不需要对原有设备机架做大规模改造，直接配钻安装孔就能固定。在设计思路上，这个组件没有做多余的冗余结构，所有结构都服务于“稳定支撑、低阻导向”的核心功能：底板的厚度是按照最大承载线缆张紧力做的强度校核，既不会因为过薄导致受力变形，也不会因为过厚增加不必要的重量和材料成本；立板的高度是根据滑轮直径、线缆最小弯曲半径确定的，保证线缆经过滑轮时的弯曲半径在允许范围内，不会因为弯折角度过大损伤线缆内部芯线；轮槽的深度做了优化，既可以防止线缆从槽内脱出，也不会因为槽过深导致线缆卡滞在槽内。

实际应用中，这类滑轮支撑不仅可以用在固定的输送设备上，也可以用在移动的起重、提升机构上，比如车间小型电动葫芦的线缆导向、自动化产线的拖链替代导向、物料搬运小车的牵引绳导向，都能用到这类组件。相比单槽滑轮，双槽的设计可以减少支架的安装数量，在需要双路走线的工位只需要装一组支撑就能满足需求，节省安装空间和配件成本。结构上没有复杂的异形曲面，不管是铸造加工还是型材焊接后机加工，都能很方便地实现量产，加工难度低，后期维护也很方便，销轴磨损后只需要拆换销轴就能继续使用，不需要更换整个支架，降低了长期使用的维护成本。建模过程中对各个配合面都做了公差标注，比如立板的销轴孔同轴度、底板安装面的平面度、滑轮槽的轮廓度，这些公差要求都是结合实际加工工艺设定的，不会出现设计精度过高导致加工成本飙升，也不会因为精度过低导致装配后滑轮转动卡滞、线缆偏磨的问题。
