垂直电机安装固定支撑三角支架结构

在小型自动化设备、教学实训台架、DIY工业原型搭建场景里，垂直布置的电机往往需要兼顾安装同轴度、抗振性能与装配便捷性，这款支撑结构正是针对这类需求设计的集成式安装组件。从实际使用场景来看，这类支架常被用在桌面级输送线驱动端、小型教具传动单元、非标自动化测试工位的动力端固定，替代传统的拼接式安装座，减少装配累计误差。

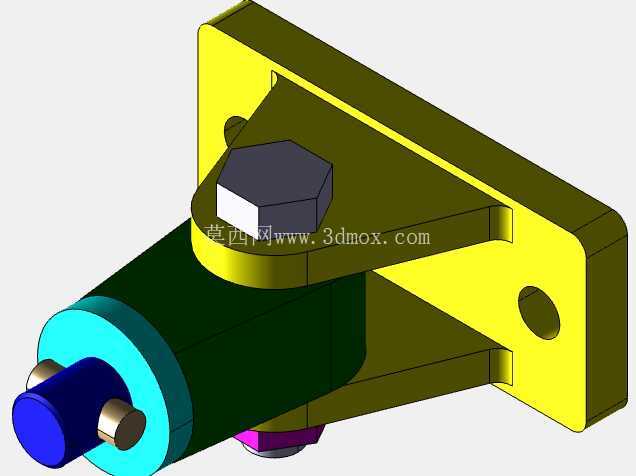

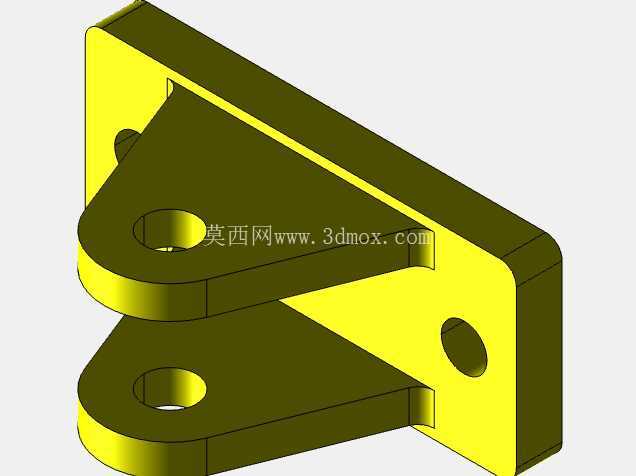

结构设计上，组件整合了带安装孔的底板、倾斜三角支撑板、带同轴定位孔的上下支撑耳三个核心部分，没有多余的冗余结构。底板上的两个沉头安装孔用于将整个支架固定在设备型材台面或者安装基板上，孔位间距适配常规20系列、30系列铝型材的安装槽距，不需要额外加工转接板就能直接固定；上下两个平行的支撑耳上开有同轴的圆形通孔，用于穿设电机输出轴配套的轴承或者轴套，保证电机输出轴的回转中心与安装基准面垂直，避免轴系偏载带来的轴承磨损、传动异响问题；连接底板与支撑耳的倾斜三角板是核心承力结构，采用等厚度板材一体折弯或者焊接成型，三角形的受力结构可以抵消电机运行时产生的径向扭矩与振动载荷，避免支架长期受力出现形变。

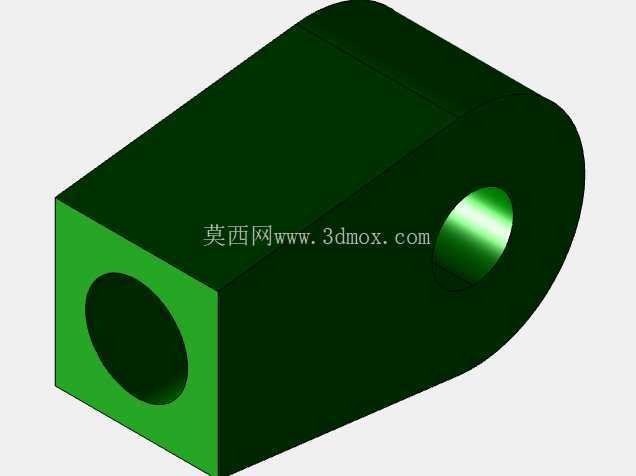

从安装边界来看，整个支架的垂直安装面与底板安装面呈90度垂直，支撑耳的同轴孔中心到底板安装面的高度预留了足够的电机外壳安装空间，圆柱形电机外壳可以直接贴合在垂直安装面上，通过侧面的螺纹孔完成锁紧，不需要额外设计抱紧结构；上下支撑耳的间距适配常规小型直流电机、步进电机的输出轴悬臂长度，轴支撑块可以直接卡在两个支撑耳之间，对输出轴形成两点支撑，相比单悬臂的电机安装方式，轴系的径向跳动量可以降低60%以上，尤其适合带联轴器、小负载同步轮传动的工况。

设计过程中重点考虑了装配的便捷性，所有安装孔的位置都预留了扳手操作空间，不管是从正面锁付电机固定螺丝，还是从下方锁付底板安装螺丝，都不会出现工具干涉的问题；结构的壁厚选择兼顾了刚性与轻量化，在承受5kg以内的电机重量、10N·m以内的输出扭矩时，支架的最大形变量控制在0.02mm以内，完全满足小型传动系统的精度要求。倾斜支撑板与底板、支撑耳的连接处都做了圆角过渡，避免应力集中导致的焊缝开裂或者折弯处断裂，即使在频繁启停、正反转切换的冲击载荷下，结构也能保持长期稳定。

在实际选型适配时，这款支架可以直接匹配外径30mm到50mm的圆柱形小型电机，支撑耳上的通孔可以根据所用轴径配套对应的轴套或者轴承，不需要对支架主体进行二次加工；如果应用在有防尘、防溅要求的场景，只需要在支撑耳外侧加装端盖就能形成封闭的轴承腔，适配更多复杂工况。相比市面上常见的L型电机安装片，这种带三角支撑的双支撑耳结构，抗振性能提升明显，在电机高速运转时不会出现支架共振的问题，传动噪音更低，同时装配步骤更少，不需要现场配焊或者二次打孔，拿到零件就可以直接完成组装，非常适合小批量设备搭建、教学实训项目、DIY机械原型的快速搭建使用。
