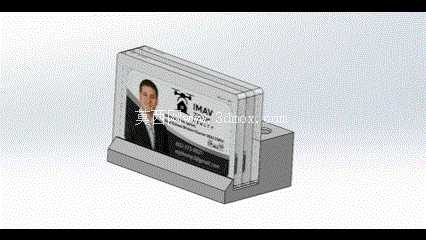

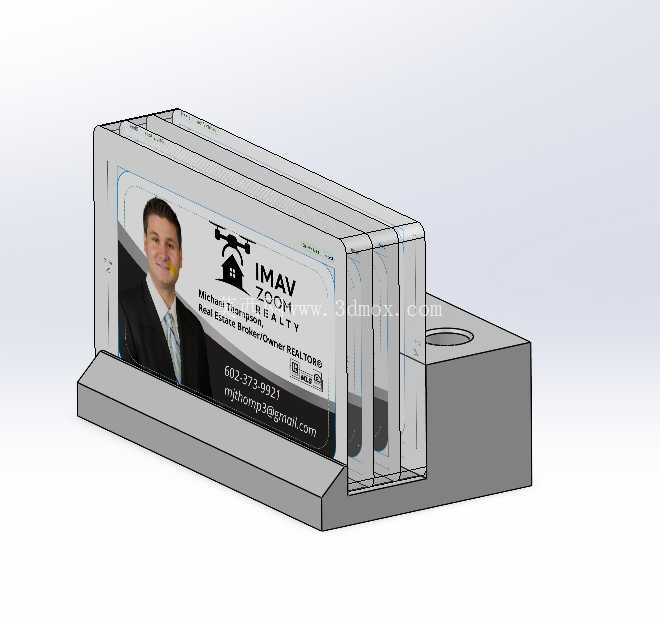

SolidWorks设计无人机名片夹与卡片组装结构

日常办公场景中，名片的收纳与展示一直是职场人高频接触的细节需求，这款适配无人机主题的名片夹与卡片组装结构，正是瞄准桌面办公、展会接待、商务洽谈等实际使用场景开发的小型收纳类结构件。不同于常规平面式名片盒，该结构采用分体式组装设计，底座与卡片展示位采用卡扣式配合，无需额外紧固件即可完成装配，日常拆装清理十分便捷。

从实际用途来看，该结构除了可容纳标准尺寸商务名片外，预留的卡片插槽可同时放置个人身份卡片、展会通行卡或者小型宣传卡片，底座的配重区域做了局部加厚处理，避免取放名片时整体结构发生侧翻。设计过程中优先考虑了日常取放的操作手感，名片插入口做了1.2mm的倒角过渡，不会出现名片边缘刮手或者卡滞的情况，插槽内部的限位筋做了0.3mm的凸起，既可以保证名片插入后不会轻易滑落，又不会因为夹持力过大导致单张名片抽取困难。

结构设计阶段首先围绕标准名片的尺寸边界做基准校核，常规商务名片的通用尺寸为3.5英寸×2英寸，换算为公制尺寸后，插槽的内部净尺寸预留了0.8mm的装配间隙，即使名片表面覆有哑膜或者轻微弯折，也可以顺利插入。整体外形采用方正的低重心布局，底座的占地面积控制在掌心可放置的范围，不会过多占用桌面有限的办公空间，展示面的倾斜角度经过反复调整，最终确定为15度仰角，放置在桌面时人眼无需过度低头即可清晰看到名片表面的信息，适配日常坐姿下的视线高度。

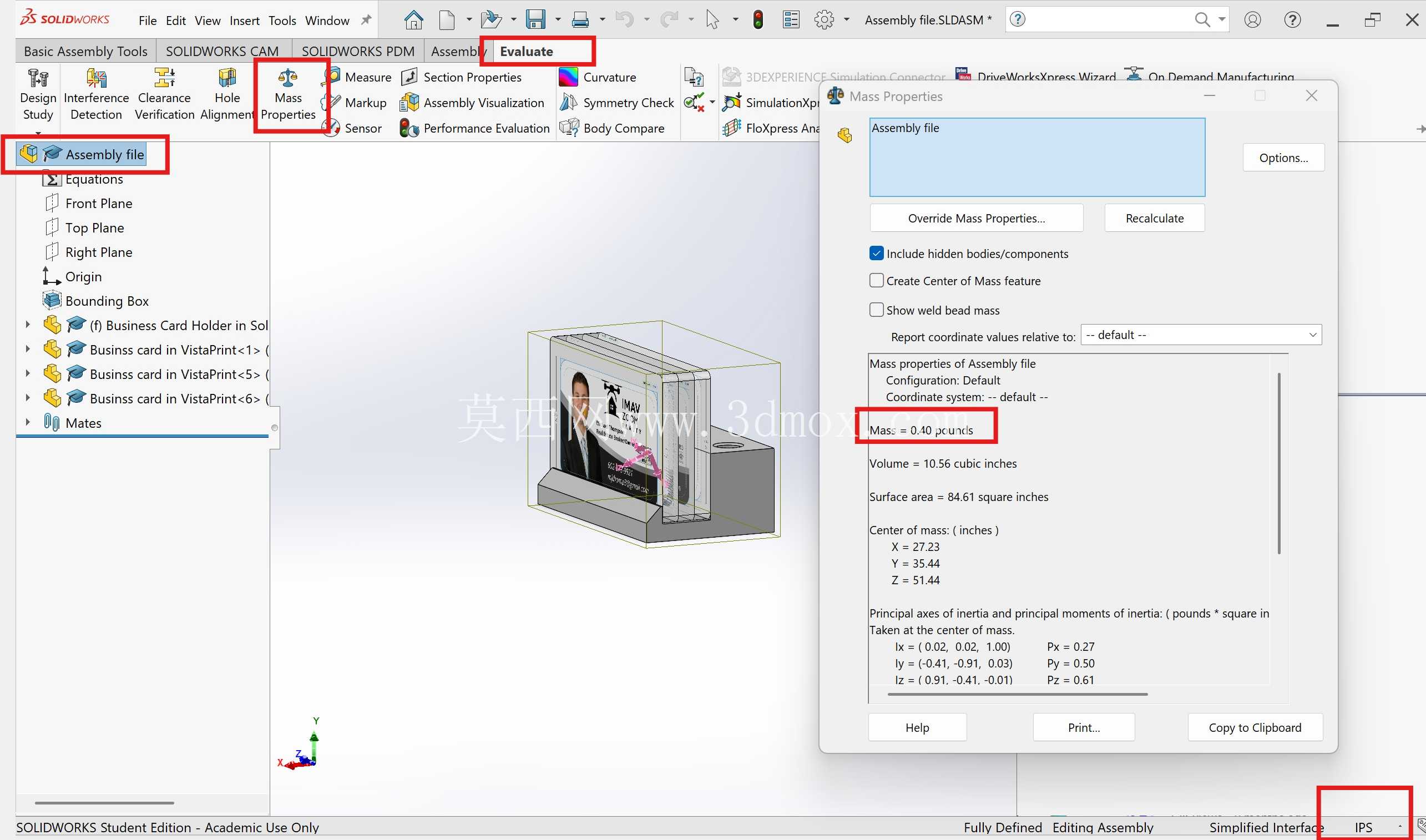

建模过程中先绘制整体轮廓草绘，通过拉伸命令生成底座的基础实体，再对边缘做R2的圆角处理，避免尖锐棱角在日常使用中造成磕碰，外壳特征部分做了局部的减薄处理，在保证结构强度的前提下尽可能减少材料用量，适合采用ABS塑料或者铝合金做批量加工。质量属性校核阶段，针对不同材料的密度参数做了多轮测算，若采用ABS塑料注塑成型，整体重量可控制在120g以内，放置在桌面不会轻易滑动，若采用铝合金做CNC加工，表面做阳极氧化处理后质感更佳，适合作为商务礼品类的定制产品。

组装结构的配合公差选用IT7级精度，卡扣配合位的过盈量控制在0.1mm，既可以保证组装后配合面无明显缝隙，又不会因为过盈量过大导致组装时出现卡扣断裂的问题。内部的支撑筋采用均匀排布的方式，筋厚设置为1.2mm，避免注塑过程中出现缩痕影响外观质量，底座的底部预留了0.5mm深的防滑胶垫粘贴位，用户可根据使用需求自行粘贴防滑胶垫，进一步提升放置时的稳定性。

不同于市面上常见的一体式名片夹，该组装式结构的所有零件均可单独拆分，若某一零件出现损坏可单独替换，无需整体报废，一定程度上降低了后续的使用成本。展示面的无人机主题图案区域做了下沉0.2mm的凹槽设计，后续可采用丝印、UV打印或者粘贴金属铭牌的方式添加个性化标识，满足不同用户的定制化需求。插槽的深度设置为名片长度的三分之二，既可以保证名片插入后有足够的支撑长度，又能露出足够的名片区域方便用户快速抽取，同时多卡片叠加放置时，最外侧的卡片不会因为重力作用向外倾倒。
