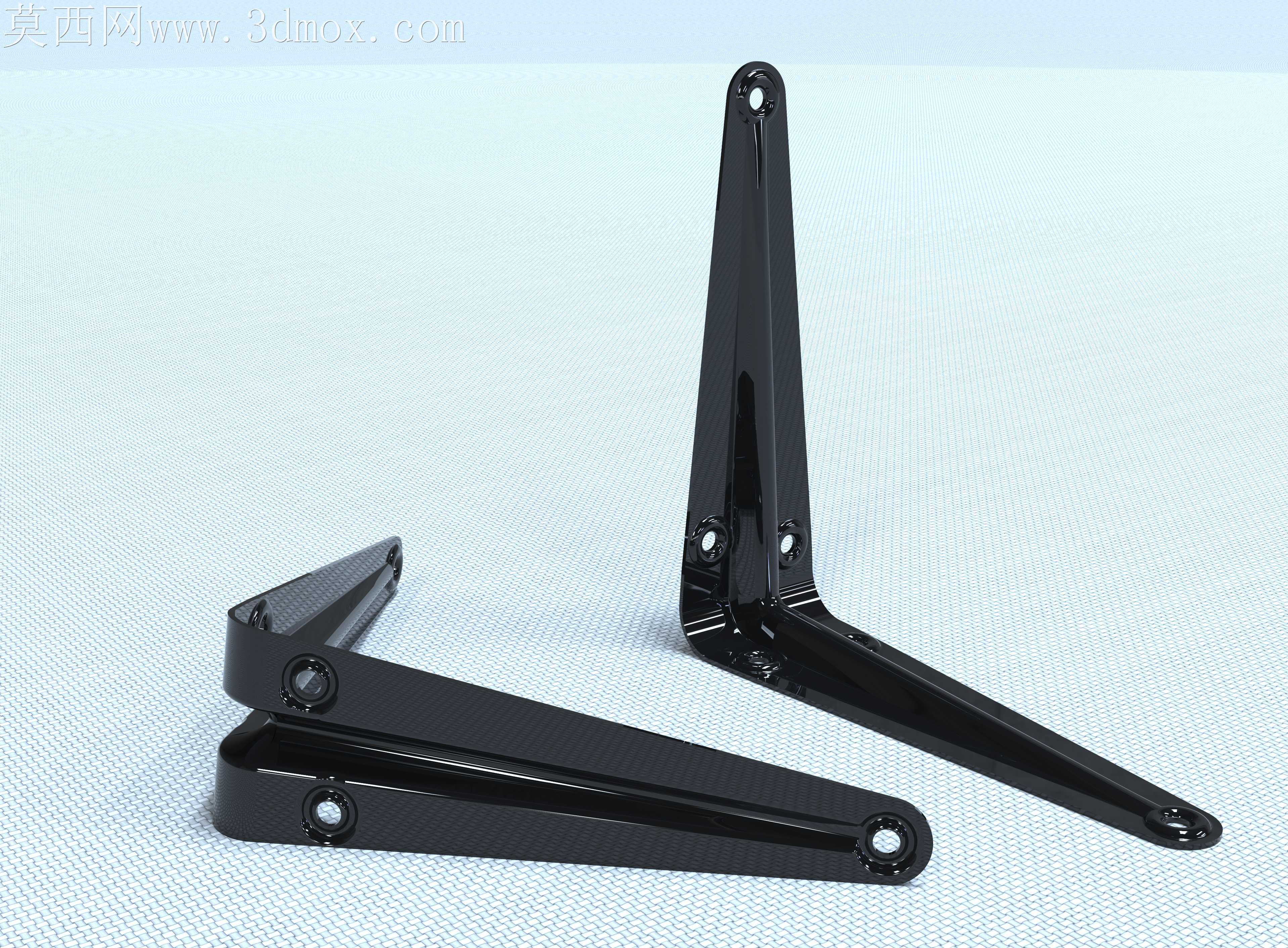

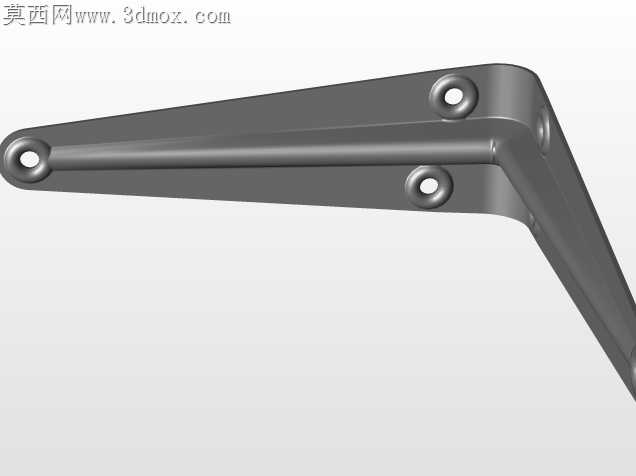

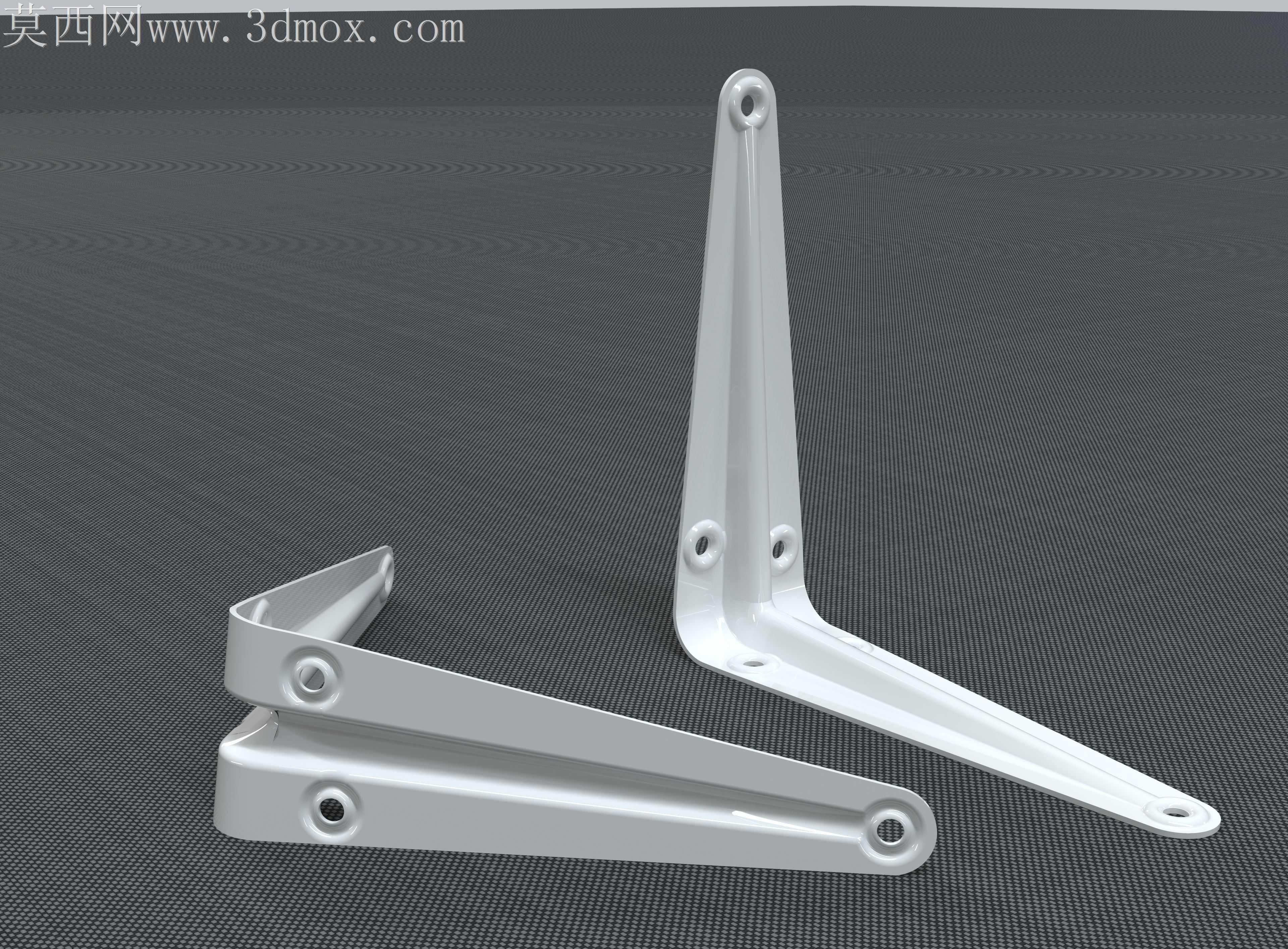

加厚加强型金属三角搁板支架结构设计

常规薄款冲压搁板支架常出现安装后受力翘曲、孔位对位偏差导致安装应力集中的问题，这款金属三角搁架在结构设计阶段就针对这类现场安装与使用痛点做了针对性调整。折弯处做了渐变式的加厚加强筋，从竖臂顶端的窄筋顺着三角斜边自然过渡到横臂末端，没有生硬的筋位凸起，既避免了冲压成型时拐角处材料拉伸过度出现开裂暗伤，也让承重时的应力顺着筋条均匀分散到两个安装臂上，不会在直角拐角处形成应力集中点导致长期承重后弯折变形。竖臂上的两个安装沉孔做了微小的同轴度公差补偿，沉孔深度刚好容纳常见的膨胀螺丝螺帽，安装后螺帽完全没入支架平面，不会出现螺帽突出导致搁板放置不平整的问题，孔位周边做了微小的压窝处理，冲压时直接成型，不需要后续额外锪孔工序，减少加工工序的同时也能让螺丝锁紧时支架与墙面贴合更紧密，不会因为安装面不平整出现锁紧后支架歪斜的情况。横臂上的长圆孔预留了微小的安装调节余量，现场安装时如果墙面打孔出现毫米级偏差，不需要重新扩孔，顺着长圆孔微调位置就能对准搁板底部的安装孔，降低现场安装的容错门槛。支架边缘做了全周的内卷边处理，没有锋利的裁切毛边，搬运安装时不会划伤手部，卷边结构也顺带提升了臂体的抗扭性能，哪怕单侧受力偏重也不会出现臂体侧向扭曲变形。三角斜边的截面做了微弧过渡，不是生硬的直角折弯，喷塑后表面没有明显的折痕棱角，视觉上更轻薄但实际承重能力比同厚度的直角折弯支架高出近三成。两个支架叠放时的贴合间隙控制在0.2毫米以内，叠装运输时不会因为凸起的筋位互相卡滞，也能减少包装体积，降低运输过程中的磕碰掉漆风险。横臂末端的安装孔做了翻边处理，孔壁厚度增加，锁自攻螺丝固定搁板时不会因为孔壁太薄出现螺丝滑牙、固定不牢的问题，哪怕反复拆装几次也能保持足够的锁紧力。竖臂顶端的圆角处理避开了墙面阴角的施工误差，哪怕墙面阴角不是完全垂直，支架顶端也能和墙面贴合，不会出现顶端顶墙导致支架整体外倾的情况。所有折弯的内R角统一匹配冲压模具的折弯半径，没有过小的内R角导致折弯处材料应力残留，喷塑后也不会因为应力释放出现涂层开裂脱落的问题，长期在潮湿环境使用也能减少涂层起翘的概率。
