船型翘板电源控制开关结构设计

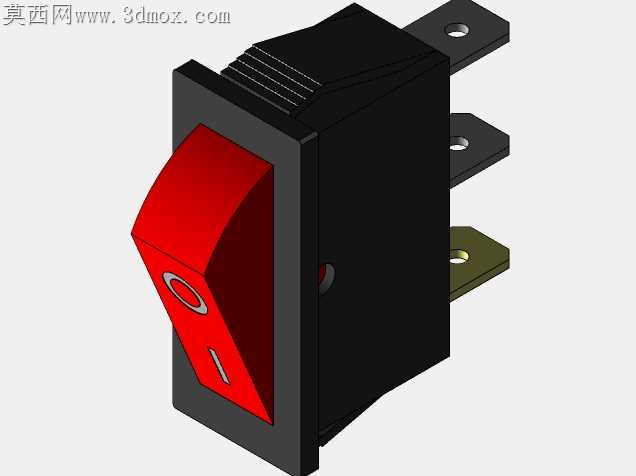

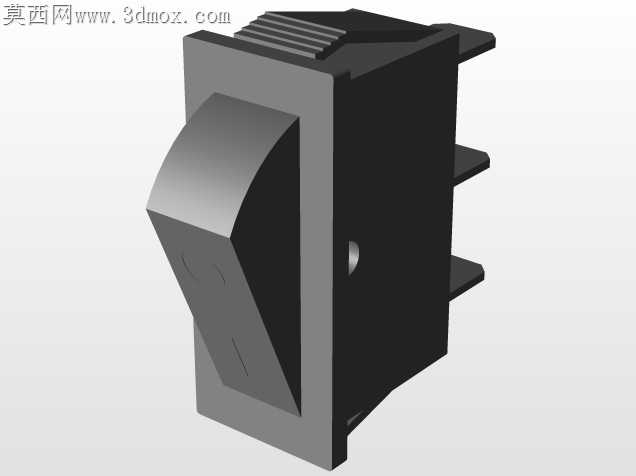

小电流电控场景里的翘板开关，最容易被忽略的加工隐患是翘板按键与安装面板的配合间隙——间隙过大会导致日常使用中灰尘、切削液溅入内部触点造成接触不良，间隙过小又会在低温环境下因为塑料件收缩率差异出现按键卡滞，按动后无法回弹复位。这款单极翘板开关的按键侧边做了0.15mm的渐变让位结构，靠近安装面板外沿的位置间隙稍大，往内部延伸的位置逐步收窄，既保证了按键按动时的摆动余量，又能在面板外侧形成类似迷宫的挡尘结构，不用额外加装密封胶圈就能满足普通工业设备的防护需求。三个插片接线端的排布特意错开了翘板摆动的运动轨迹，插片根部做了加厚的定位凸台，压入塑料基座的时候不会因为插片歪斜导致后续焊线时引脚受力断裂，凸台高度刚好卡在基座安装槽的止位台阶上，压装时不用反复调整插片深度，能直接适配自动化插装工位的加工节拍。按键表面的防滑凸纹没有做尖锐的棱角，所有纹路的R角统一做到0.3mm，注塑成型的时候不会出现尖角缺料的问题，后续做表面磨砂处理时也不会因为纹路过深积留污渍，红色按键的色母配比特意调整了耐候性参数，长期暴露在设备操作面板上受紫外线照射也不会出现明显褪色。翘板内部的动触点支撑臂没有采用常见的平直弹片结构，而是做了微弧形的预变形设计，按动按键时触点的接触压力会随着按键行程逐步增加，不会出现触点刚接触时的弹跳打火现象，能有效延长触点的使用寿命。基座后侧的三个安装插片长度做了差异化设计，接地端插片比另外两个载流插片长0.8mm，插接配套接线座的时候能保证接地端先接触、后断开，符合电气安全的强制要求。按键上的标识采用模内注塑的工艺嵌在按键表层，不会因为长期按动摩擦导致标识磨损脱落，标识的凹陷深度控制在0.2mm，既不会积灰也能保证触感辨识度，操作人员不用目视就能靠指尖触感判断开关的通断位置。塑料基座的分型面选在安装面板的后侧边缘，合模线刚好被安装面板遮挡，装配到设备上之后不会露出合模毛刺，不用额外做飞边修剪工序，能有效降低批量加工的人工成本。
