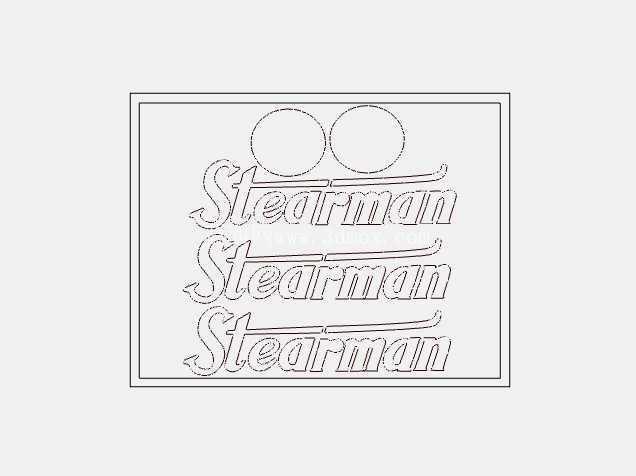

波音斯蒂尔曼PT-17双翼遥控航模结构设计

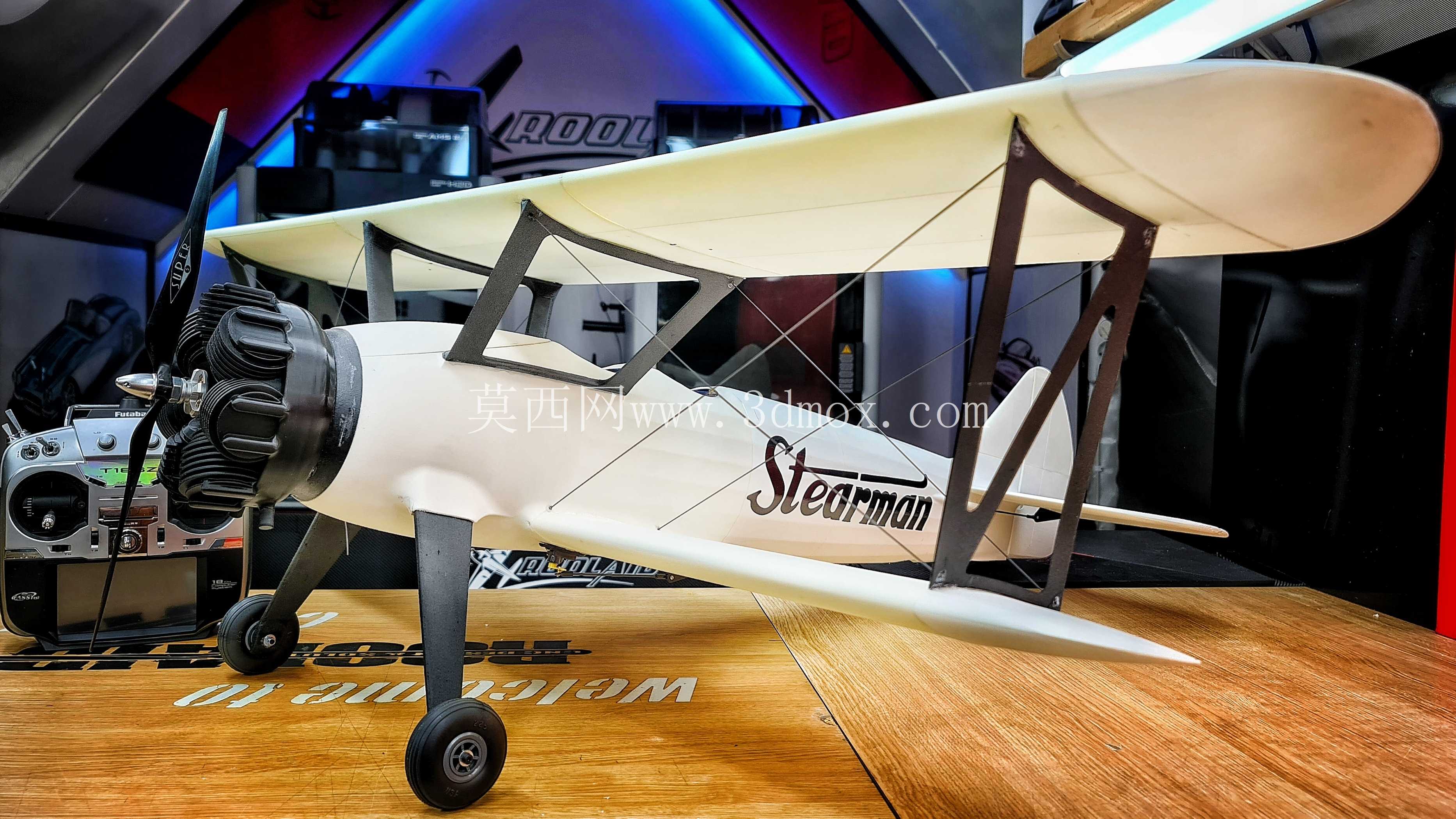

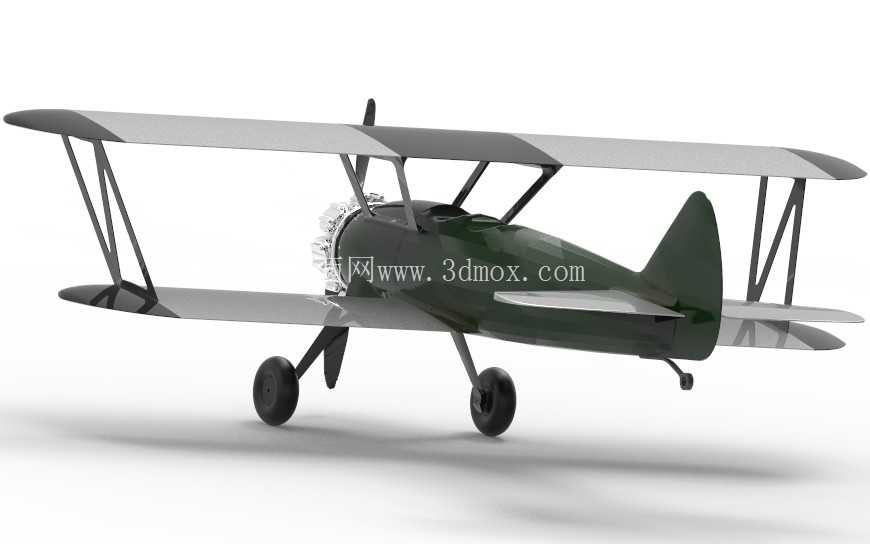

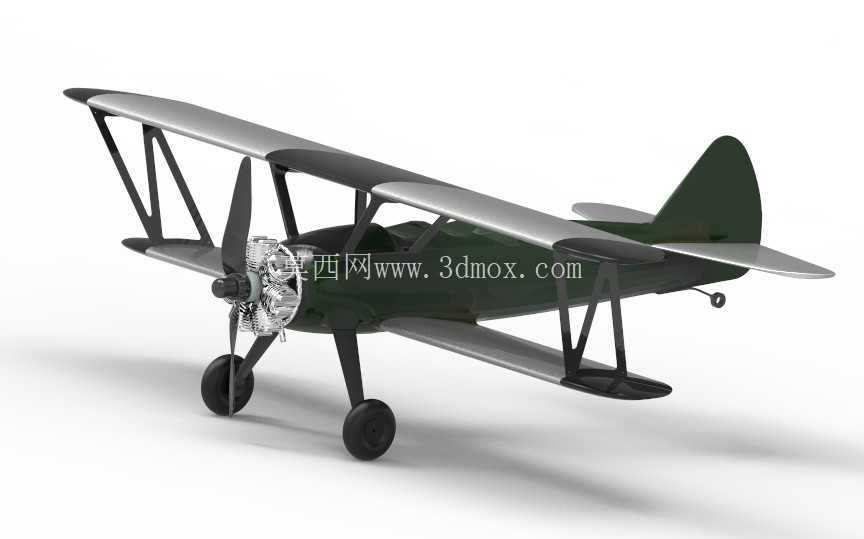

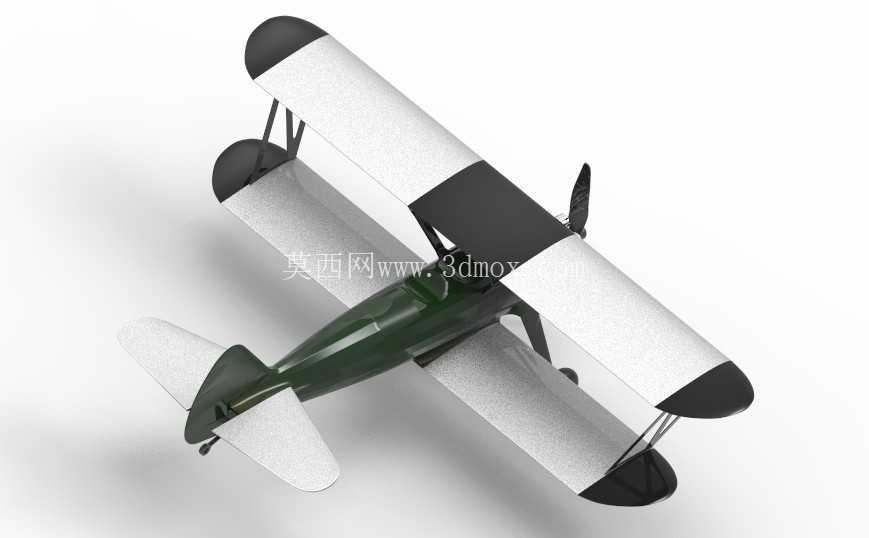

这款双翼遥控航模的设计完全复刻经典双翼教练机的气动布局，针对3D打印成型工艺做了全链路的结构适配，从实际航模飞行场景出发，兼顾了飞行稳定性、组装便捷性与结构耐用性。整机翼展控制在1146mm，机身长度970mm，这个尺寸区间既能够保证户外飞行时足够的翼面升力，在微风气象条件下获得平稳的低速飞行表现，也不会因为尺寸过大导致携带、运输不便，普通家用轿车的后备箱即可轻松收纳，日常外场飞行无需额外定制运输箱。起飞重量控制在1030g，重心设置在上机翼前缘80mm位置，这个重心参数是经过多轮飞行测试校准的最优区间，能够保证模型在平飞、爬升、俯冲等不同飞行姿态下都具备良好的自稳特性，新手操控时也不容易出现失速尾旋的情况，同时也适配市面上常规的3S-4S航模动力套装，不需要额外定制特殊规格的电机、电调与螺旋桨，降低了爱好者的组装调试门槛。

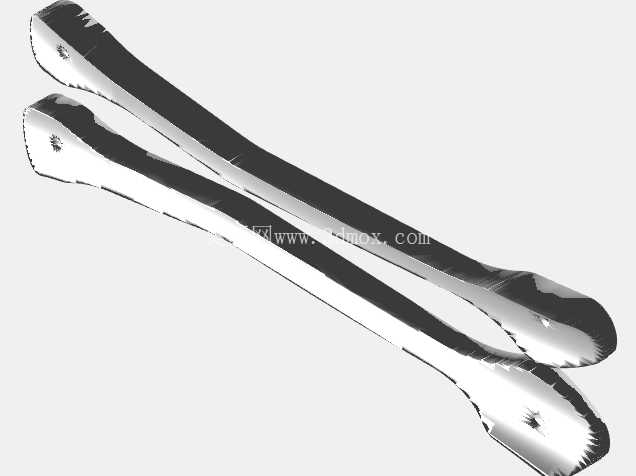

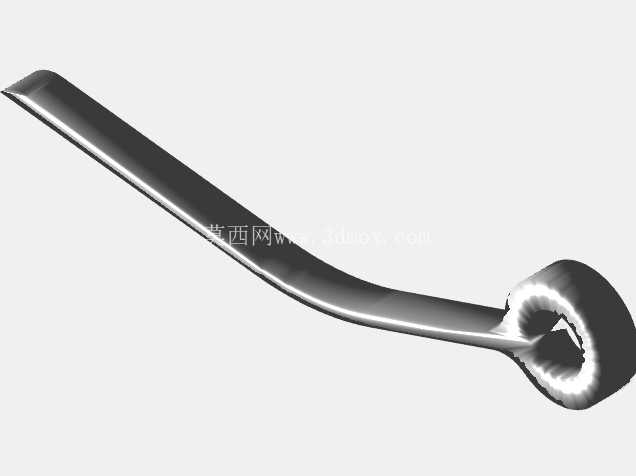

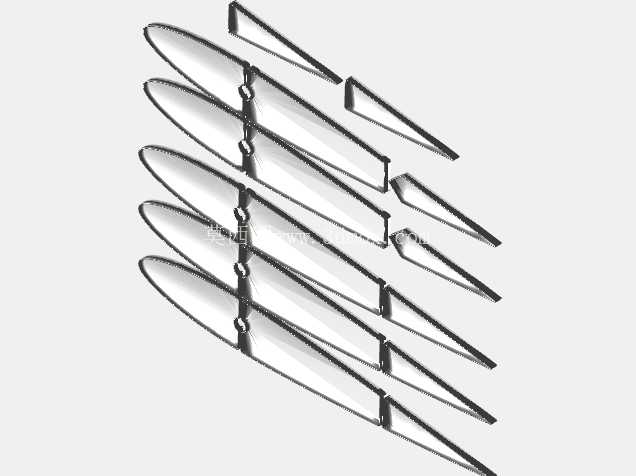

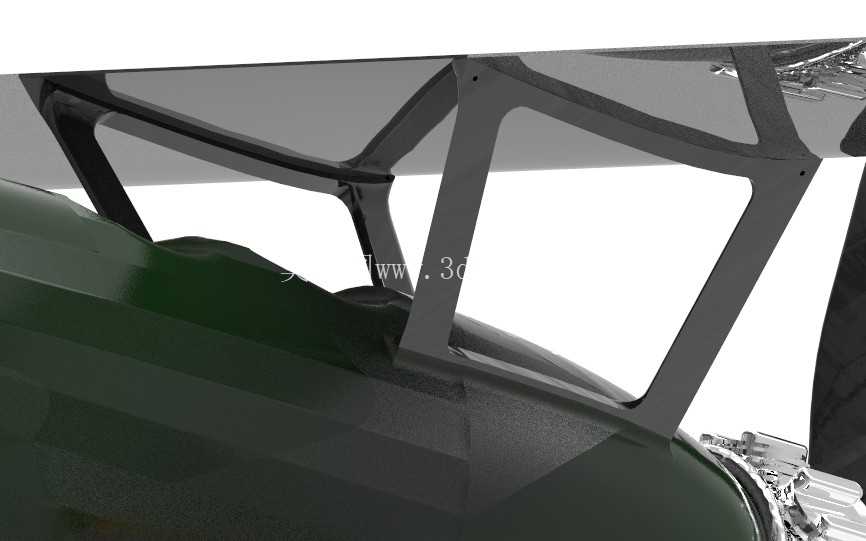

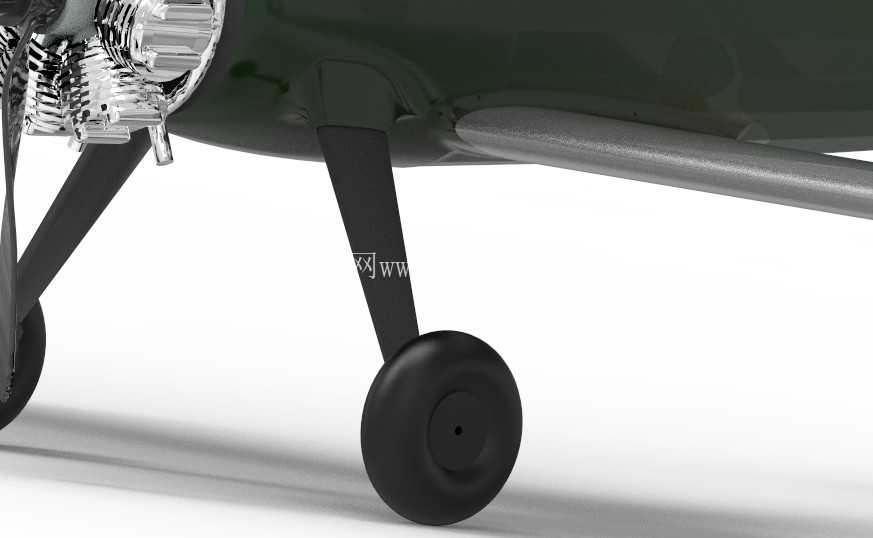

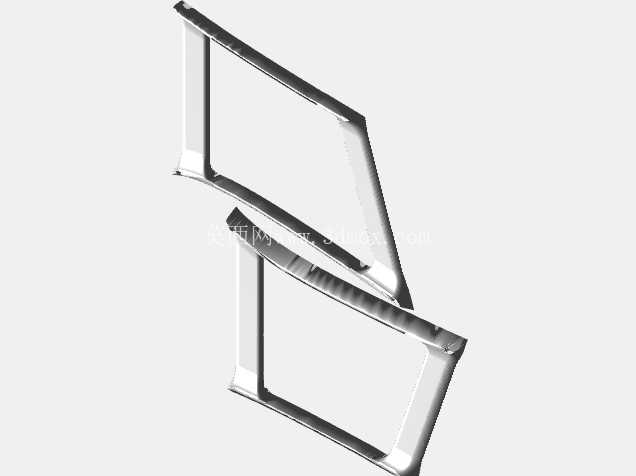

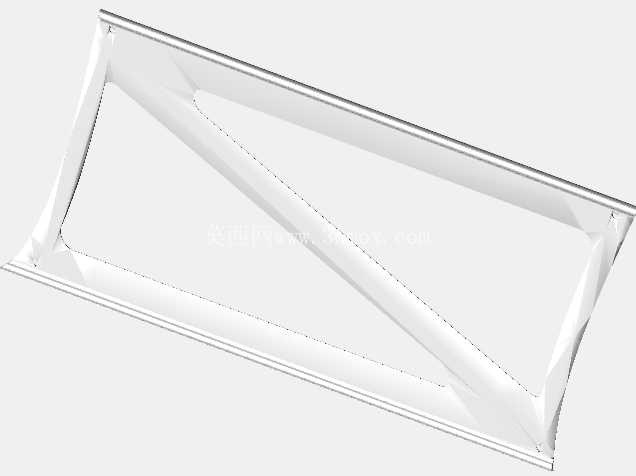

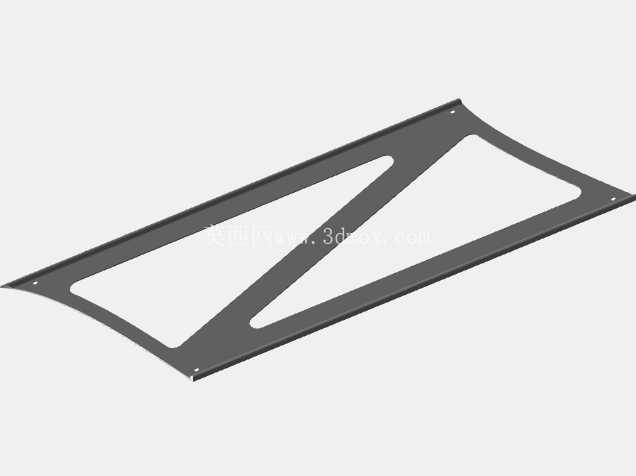

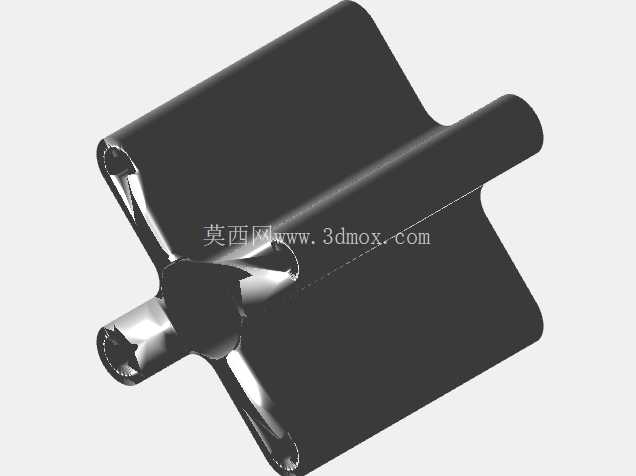

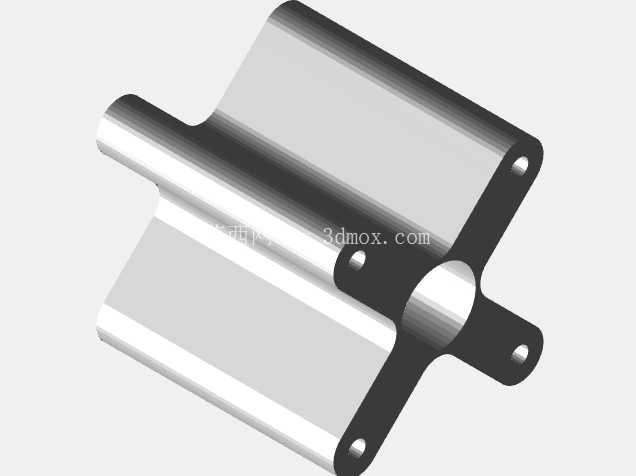

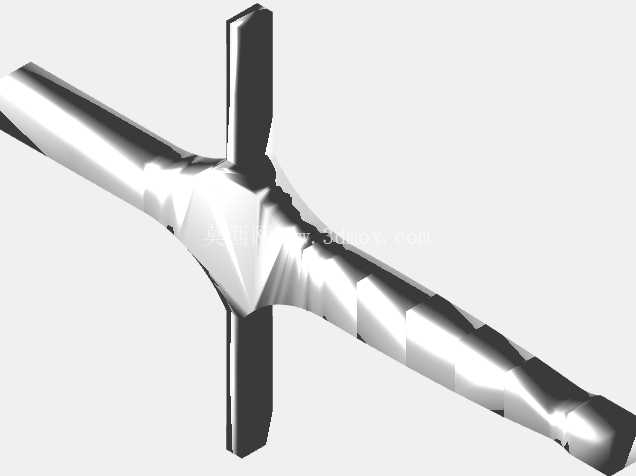

从结构设计思路来看，整机采用模块化拆分设计，所有部件的拆分边界都充分考虑了FDM3D打印机的成型尺寸限制，常规220*220mm成型尺寸的桌面级3D打印机即可完成全部零件的打印，不需要大尺寸工业级打印设备。上下机翼之间的支撑张线结构做了受力优化，既保留了原机的视觉外观特征，又通过内部的加强筋设计提升了结构抗扭强度，在做横滚、筋斗等特技动作时，机翼不会因为气动载荷出现形变抖动。起落架采用后三点式布局，与真机结构完全一致，主起落架的支撑结构做了缓冲形变设计，降落时能够吸收大部分冲击载荷，避免硬着陆时冲击力传递到机身主体导致结构断裂，尾轮与方向舵做了联动设计，地面滑行时可以通过方向舵控制转向，不需要额外加装转向舵机，简化了机内走线布局。

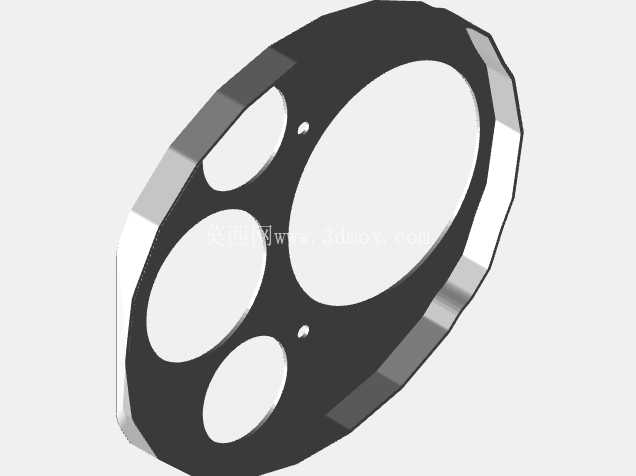

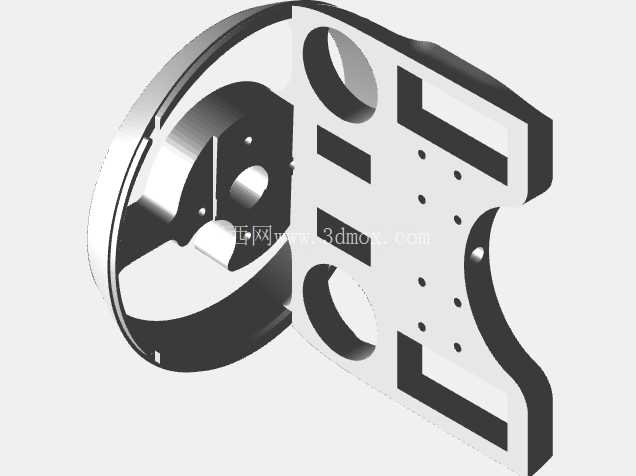

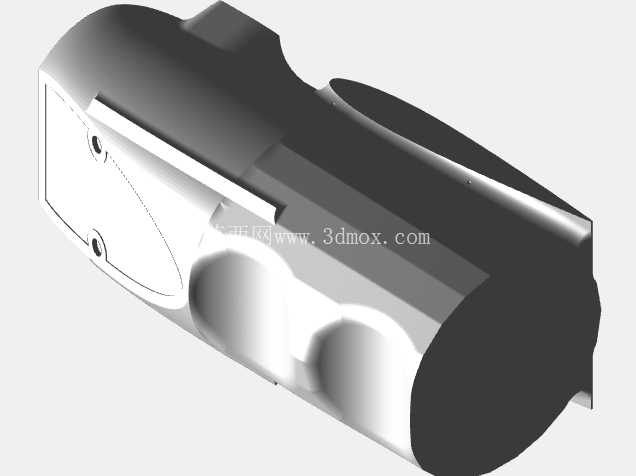

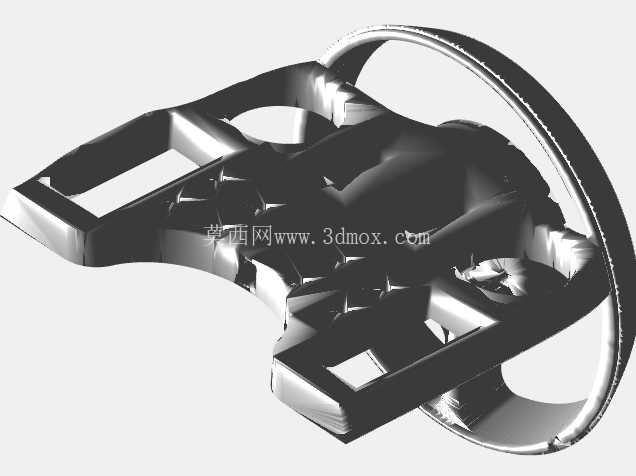

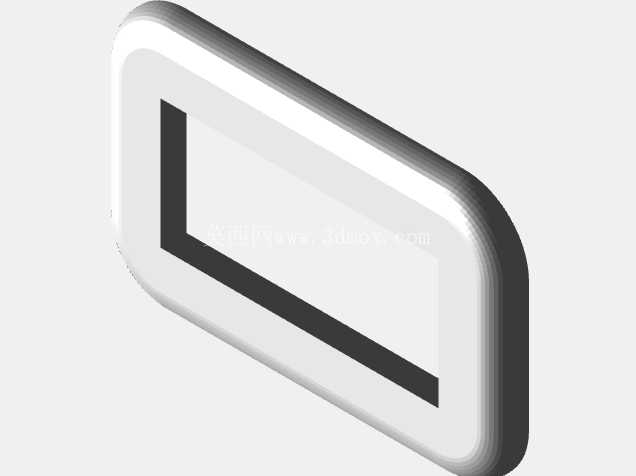

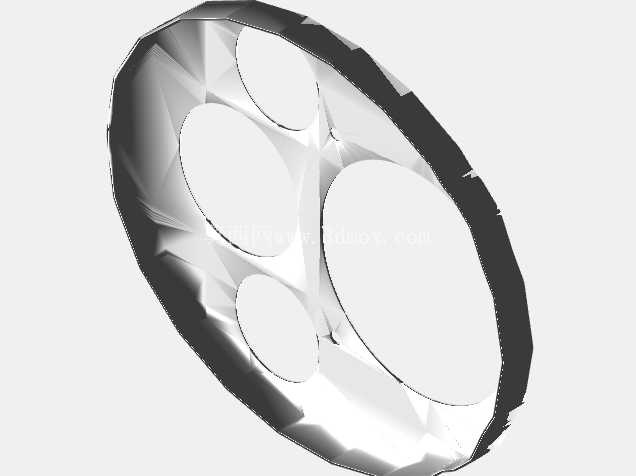

机身内部的设备舱预留了标准化的安装位，电机座、电调固定位、接收机安装槽、电池舱的尺寸都做了通用化设计，能够兼容市面上绝大多数同级别航模的电子设备，电池舱位置靠近整机重心点，更换不同重量的电池时不需要额外调整配重块，大幅减少了组装后的调试工作量。机翼与机身的连接采用快拆结构设计，外场飞行时不需要借助工具即可完成机翼的拆装，连接部位做了定位销与卡扣双重固定，飞行时不会出现松脱，同时也能保证每次拆装后的安装精度一致，不会因为反复拆装影响机翼的安装角，进而影响飞行性能。

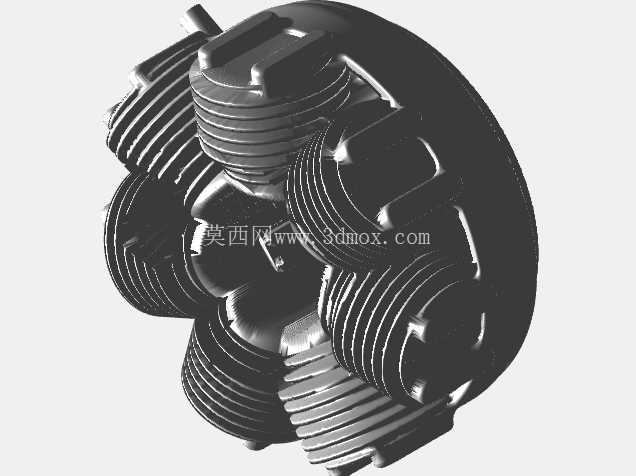

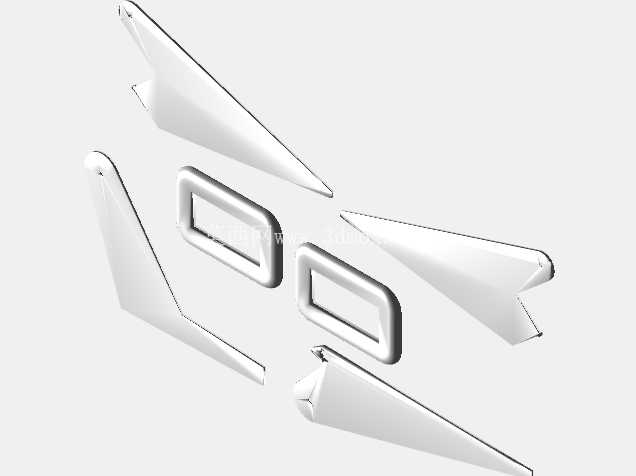

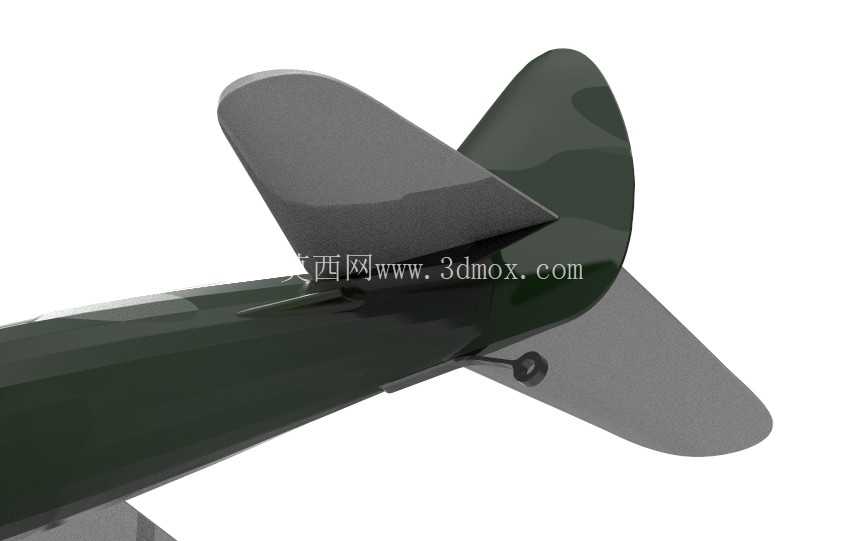

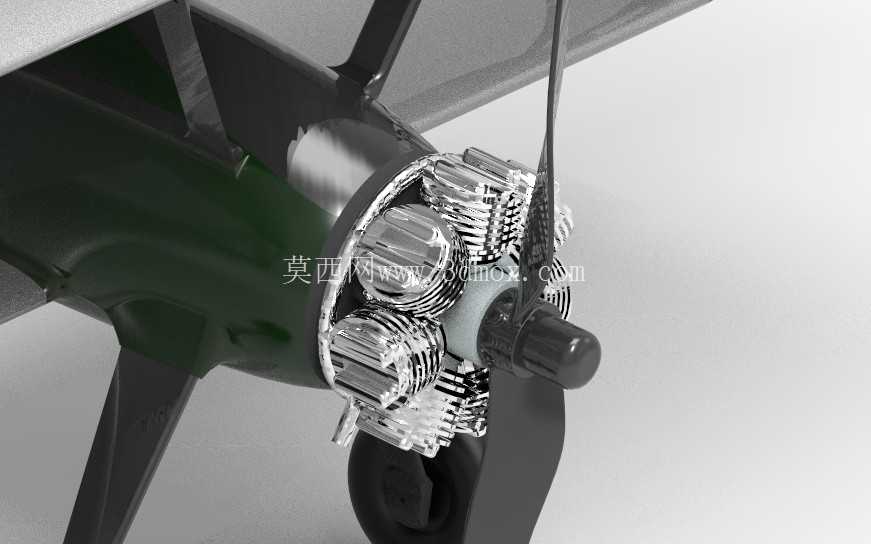

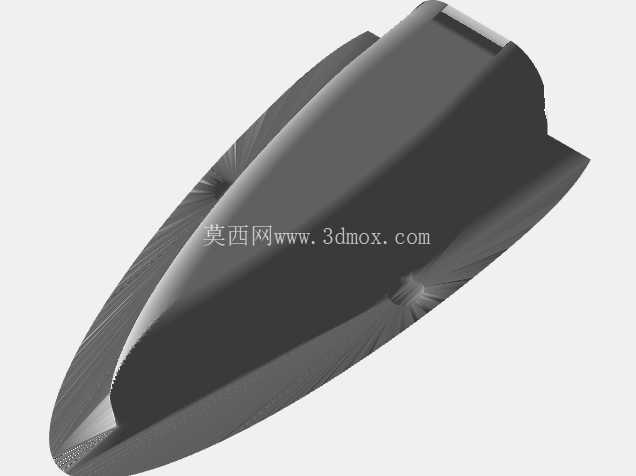

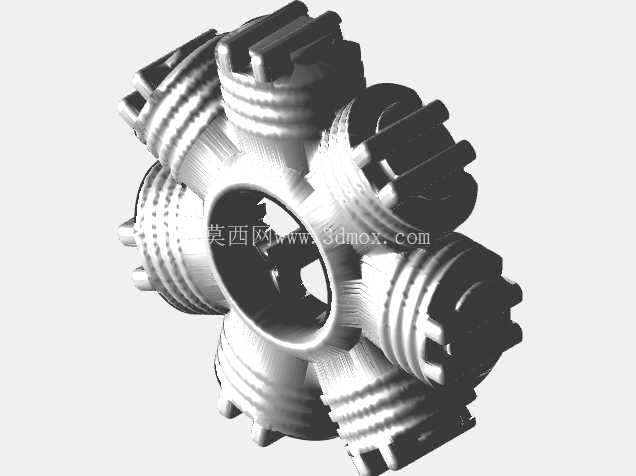

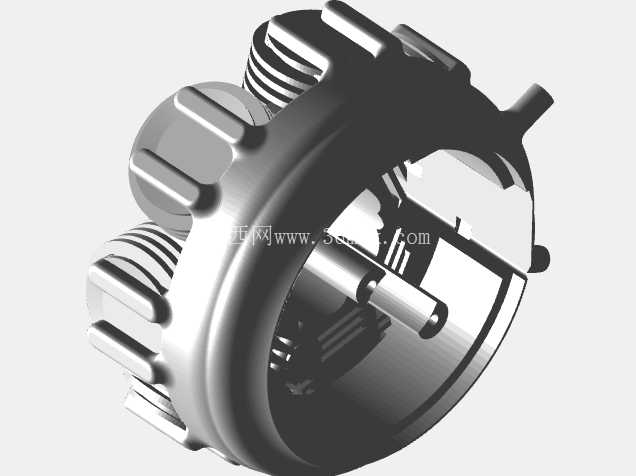

从实际应用场景来看，这款航模既可以作为航模爱好者的日常飞行练习机型，凭借双翼机的低速稳定特性，非常适合新手练习起降与基础飞行动作，也可以作为静态展示模型，还原经典机型的外观细节，放在展厅或者收藏柜中具备很高的还原度。所有打印部件的壁厚都经过受力仿真验证，常规飞行中的轻微磕碰不会出现结构性损坏，损坏的单个零件也可以单独重新打印更换，不需要整机报废，大幅降低了后期的维护成本。机身蒙皮的安装位预留了粘接与螺丝固定两种安装方式，爱好者可以根据自己的制作习惯选择轻木蒙皮或者热缩膜蒙皮，两种方式都能获得足够的结构强度与外观平整度。尾翼的操纵面做了铰链一体化设计，打印时即可直接成型活动铰链，不需要额外安装金属铰链或者胶带连接，既减少了组装工序，也能保证操纵面的活动间隙均匀，操控响应更精准。螺旋桨整流罩与发动机缸体的细节做了等比例还原，在保证气动外形流畅的前提下，尽可能还原了真机的外观细节，飞行时的视觉仿真度很高。
