大翼展电动遥控滑翔机结构设计方案

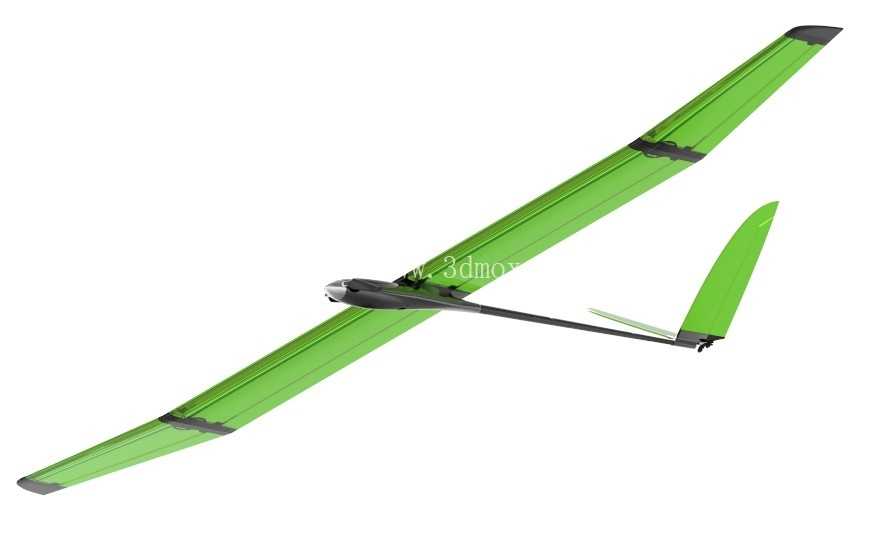

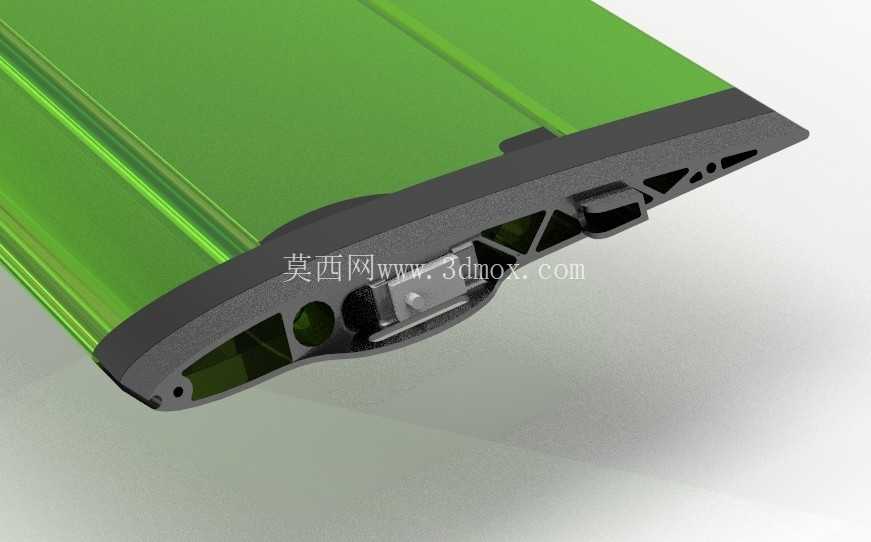

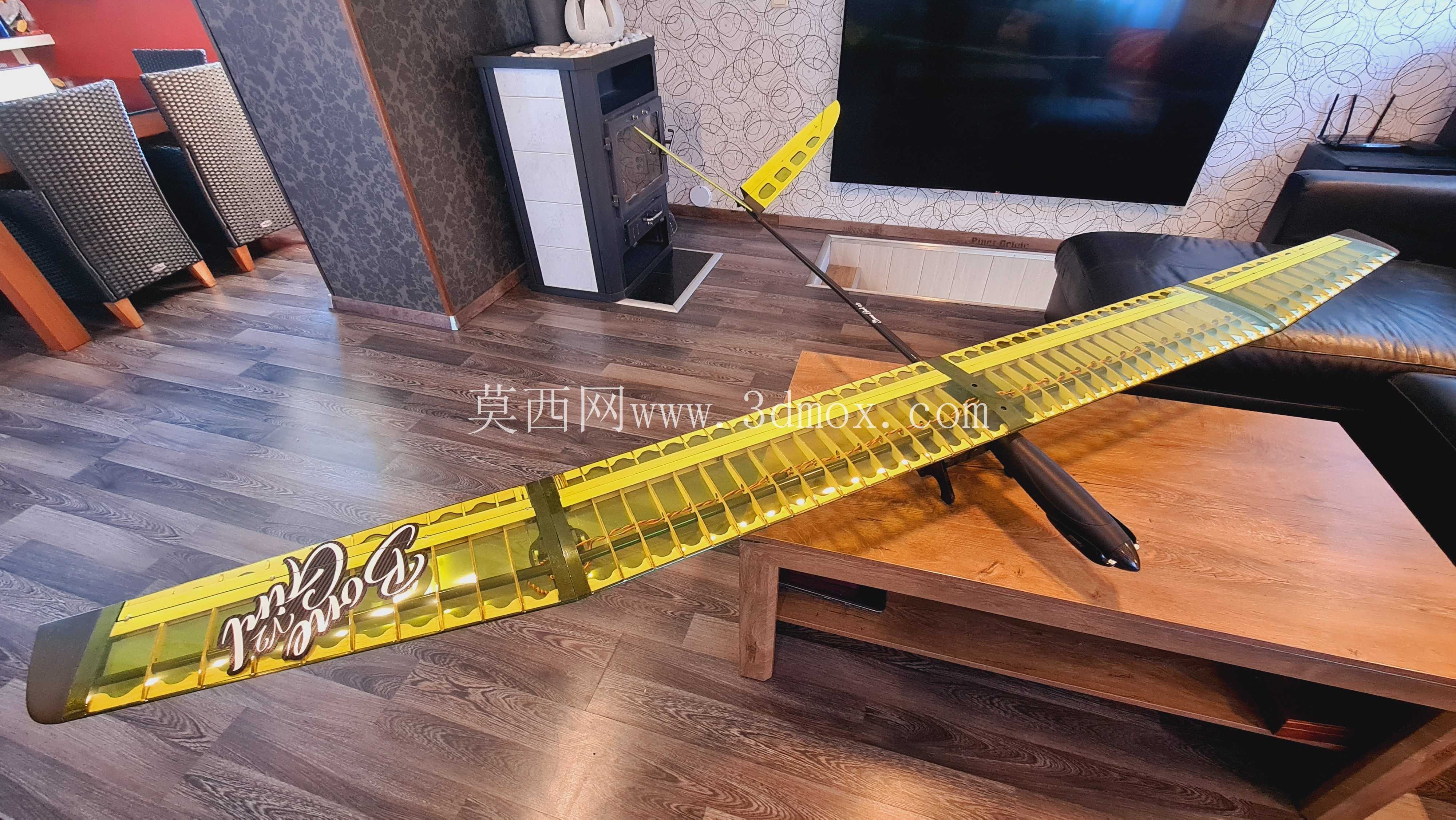

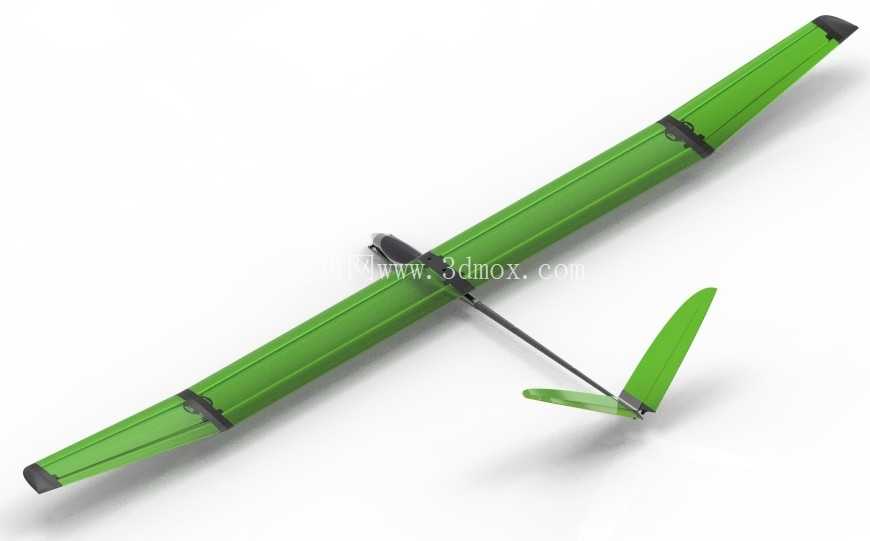

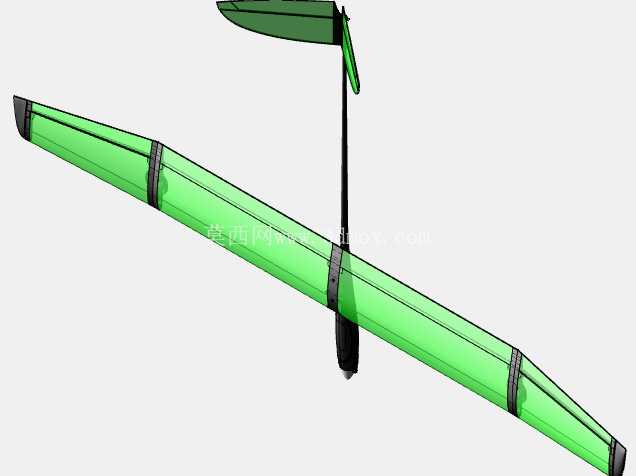

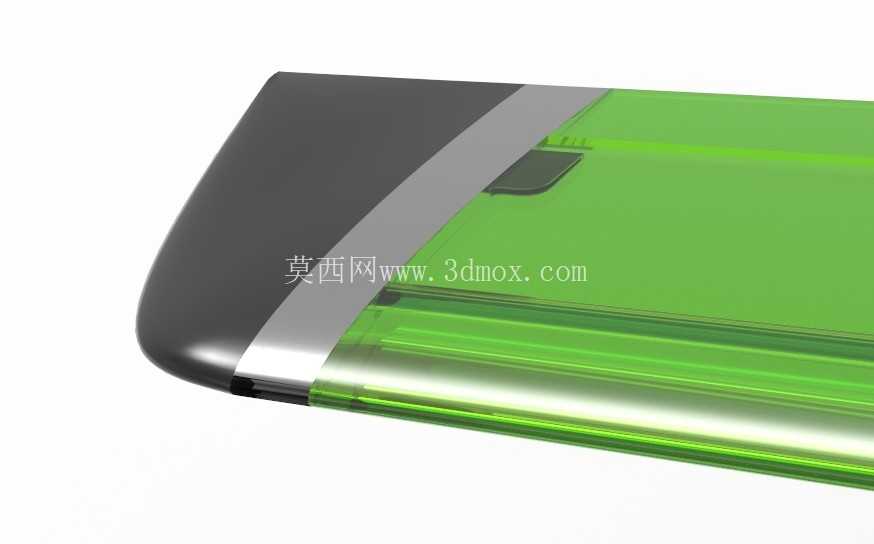

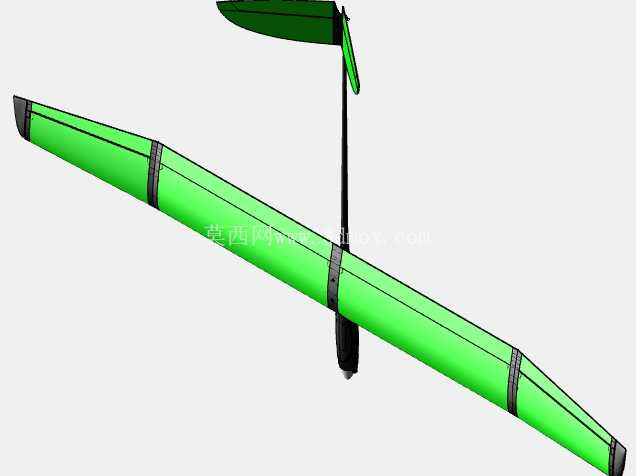

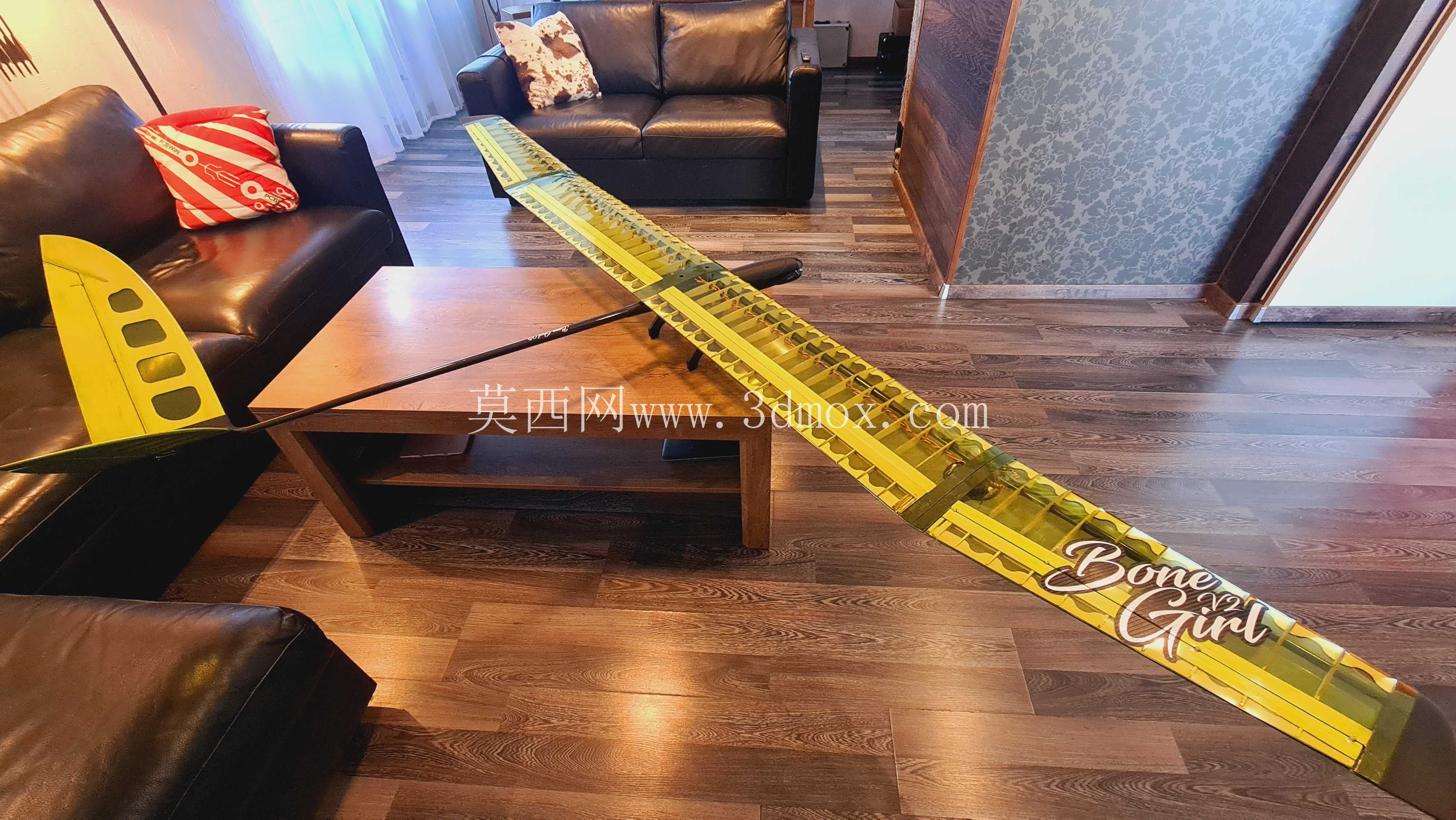

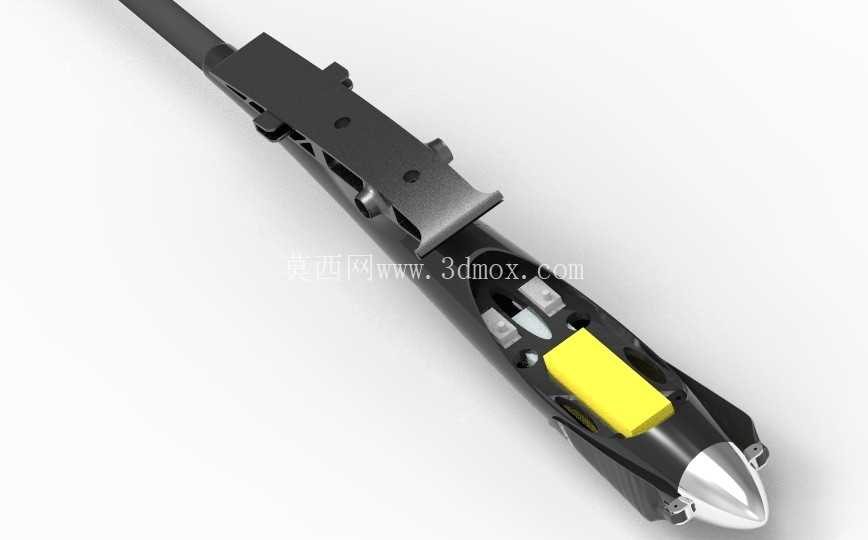

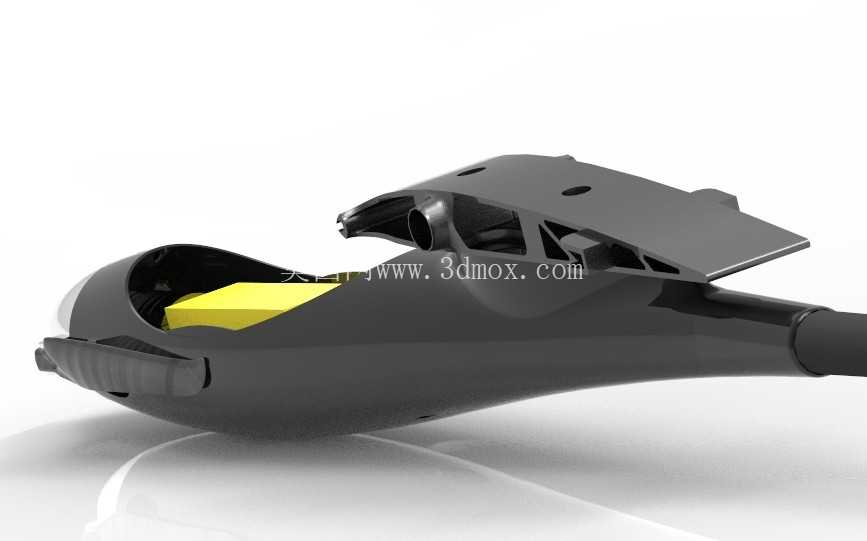

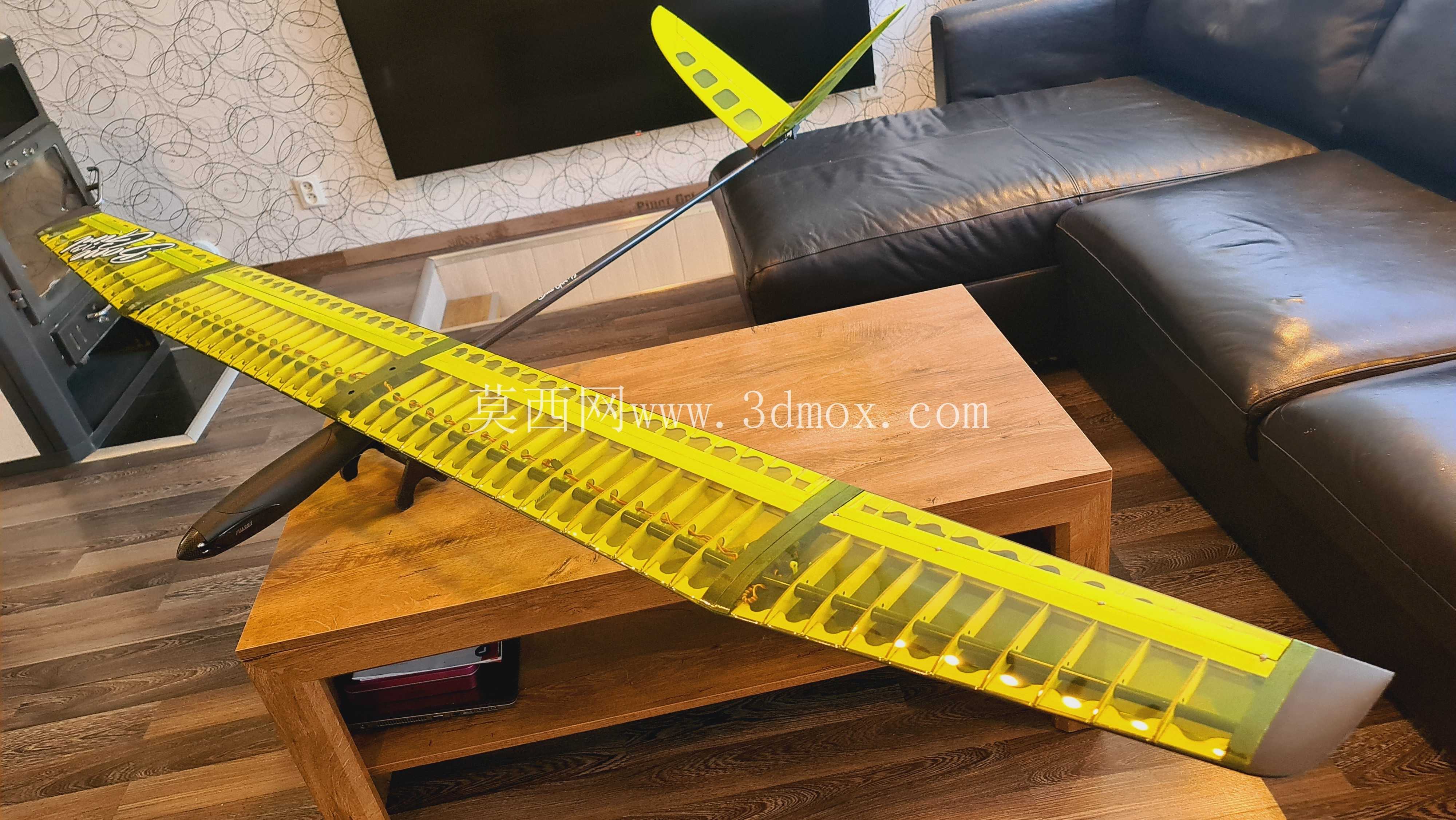

　　机翼部分采用分段式碳管加强设计，主翼承载结构选用两根直径25毫米、长度1500毫米、壁厚2毫米的碳管作为主承力梁，搭配直径4毫米的碳纤管做翼肋定位支撑，翼型选用TAPERED-3K-PW taper翼型，相对厚度在翼根处为14%、翼尖处收窄至12%，能够在低速滑翔阶段提供足够升力，同时减小高速平飞时的诱导阻力。机身主承力结构同样采用碳管拼接方案，机身前段布置动力舱的位置选用两根直径10.5毫米、长度480毫米的3K碳纤维管做纵向加强，中段翼身连接位置采用直径25毫米、长度1000毫米的碳管作为主贯穿梁，后段尾翼支撑段选用直径3毫米、长度2000毫米的碳管做尾撑结构，所有碳管与3D打印骨架的连接位置都设计有定位卡槽与环氧胶填充槽，装配时无需复杂工装即可完成同轴度校准，避免碳管粘接偏斜引发的飞行姿态配平问题。这款固定翼电动滑翔机的设计定位面向校园科创实践、航模爱好者日常飞行以及创客DIY制作场景，整体采用桁架式骨架结构，兼顾轻量化与结构强度需求，适配桌面级FDM3D打印制作工艺，降低个人制作者的零件加工门槛。整机翼展达到2500毫米，起飞重量控制在1380克，重心位置设计在距离机翼前缘90毫米处，该重心区间经过多轮飞行姿态调试，能够兼顾滑翔阶段的静稳定性与机动操作的响应灵敏度，避免头重导致的俯冲失控或是头轻引发的抬头失速问题。

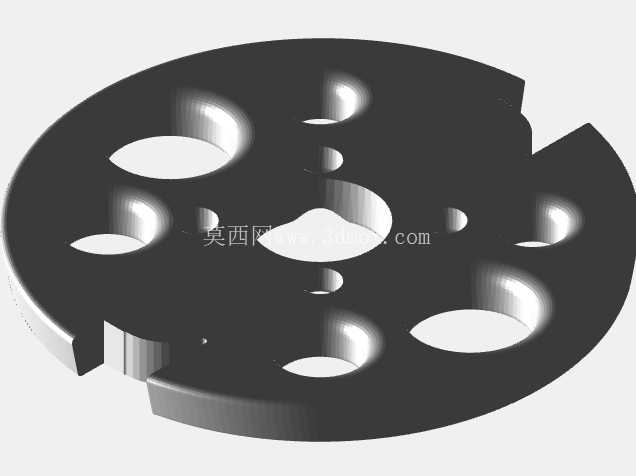

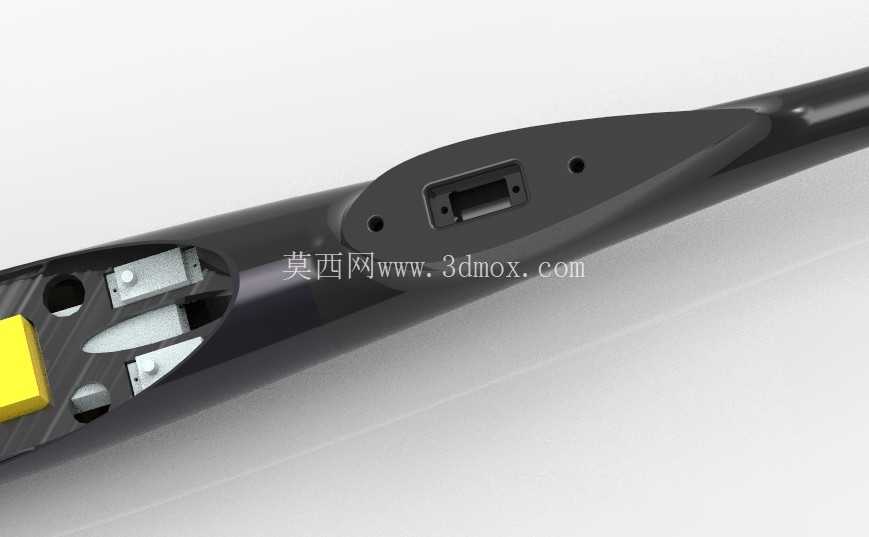

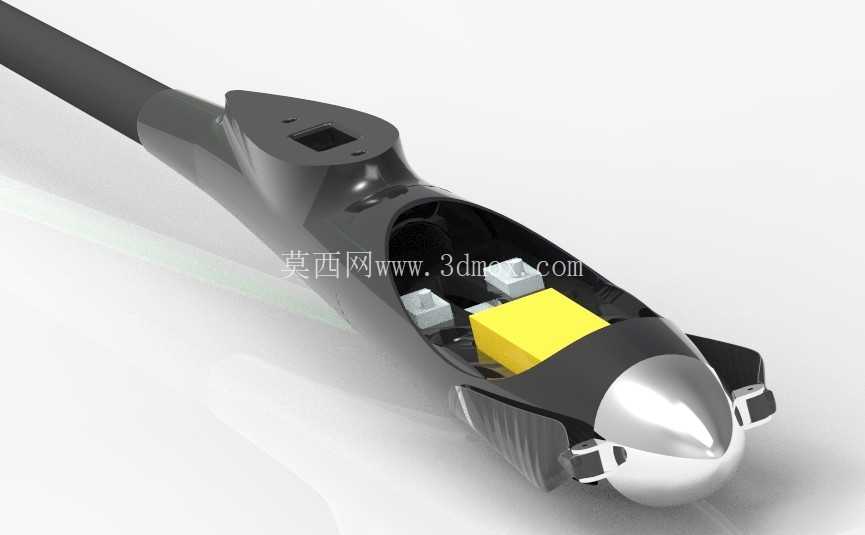

　　动力系统适配1350KV无刷外转子电机，搭配106英寸折叠螺旋桨，桨罩采用直径50毫米的整流结构，适配4毫米直径电机轴安装，动力输出能够满足平地手抛起飞、小半径转弯以及弱气流条件下的动力爬升需求，折叠桨结构在滑翔阶段可自动顺桨，大幅减小无动力滑翔时的空气阻力。电调选用50A持续电流输出的无刷电调，支持3-4S锂电池供电，舵机采用标准尺寸金属齿舵机，分别控制副翼、升降舵、方向舵三个操纵面，舵机安装位在骨架设计时预留了标准23mm12.5mm的安装孔位，同时设计有舵机摇臂运动行程避让槽，避免操纵过程中出现结构干涉。

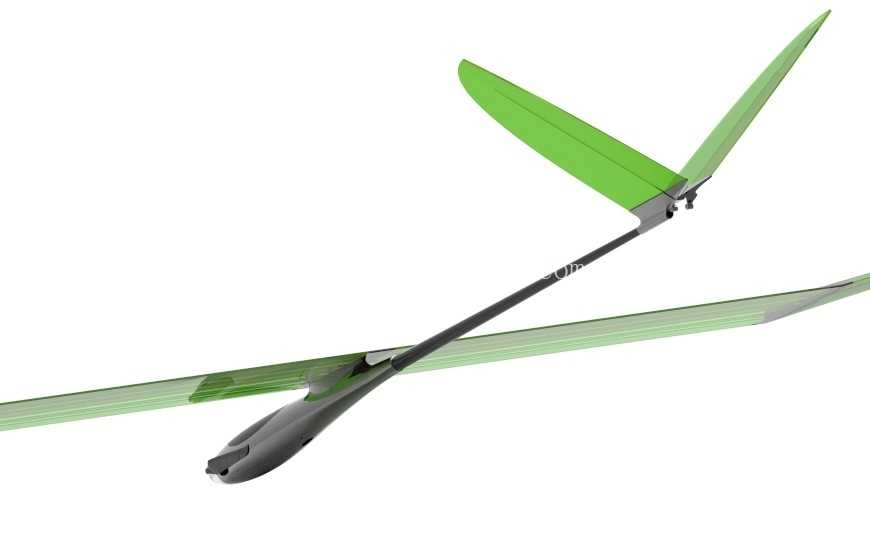

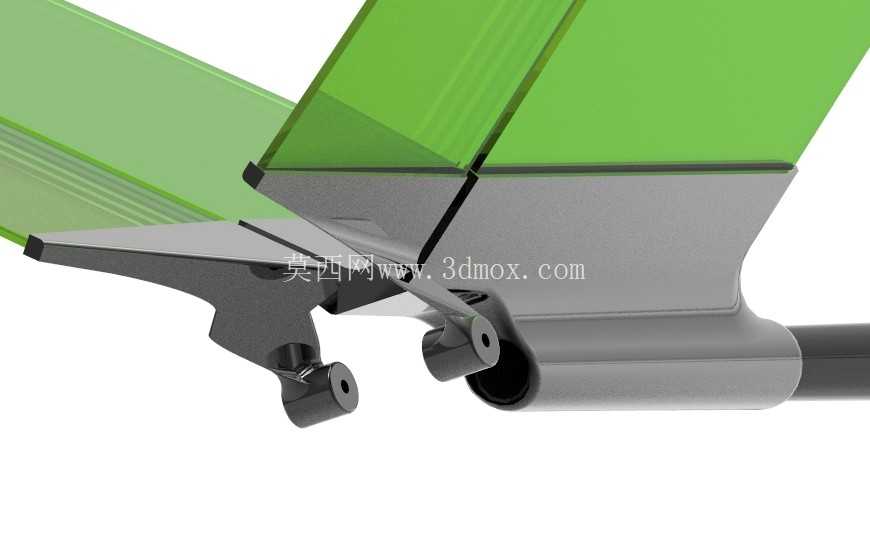

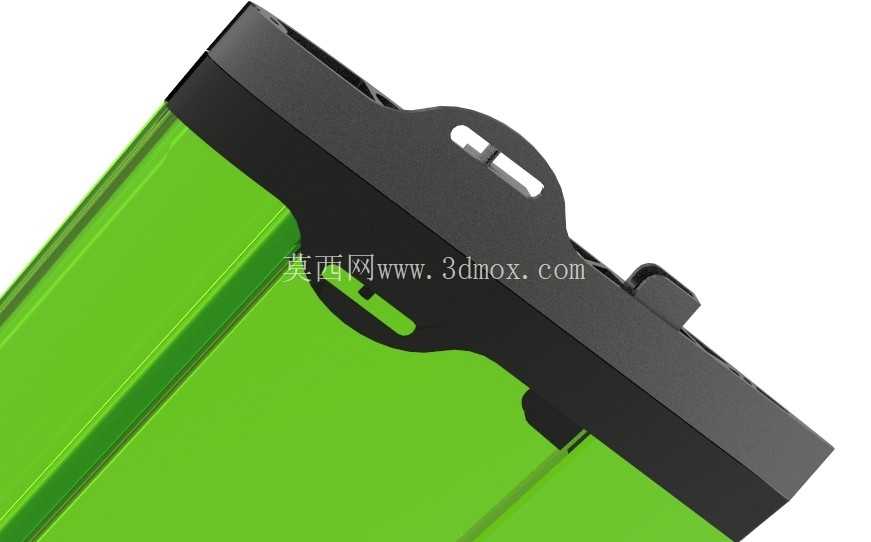

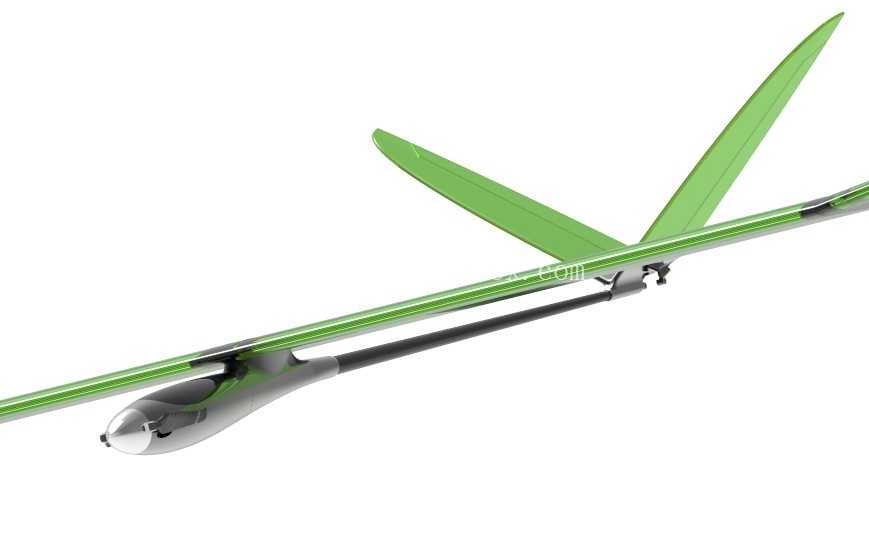

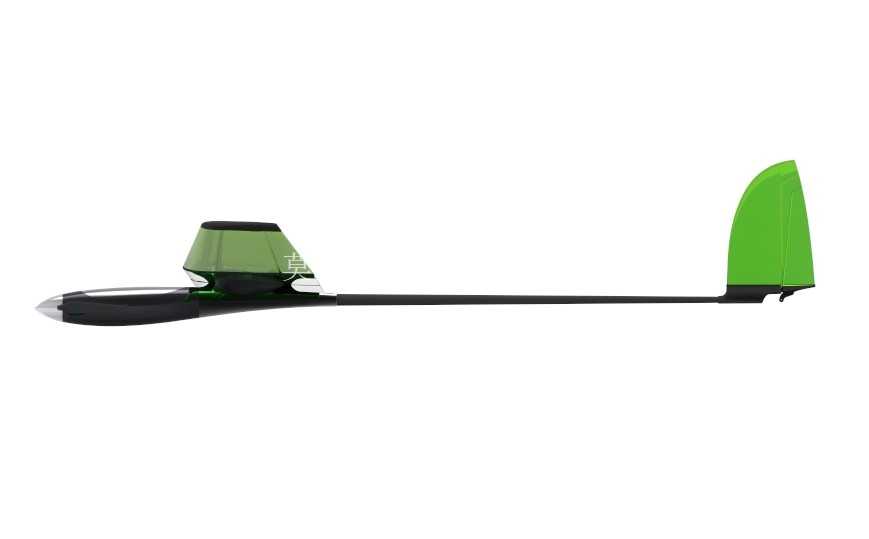

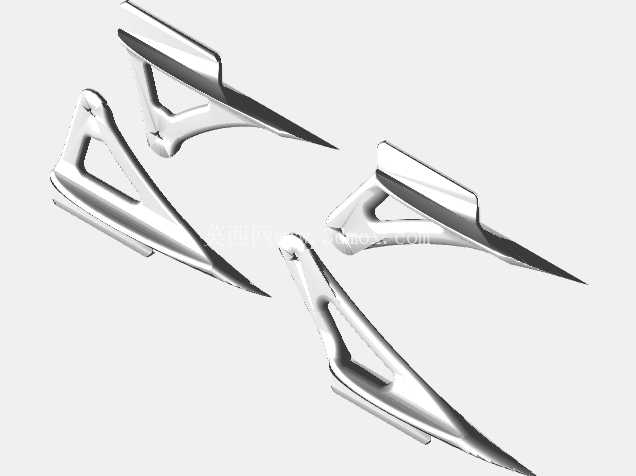

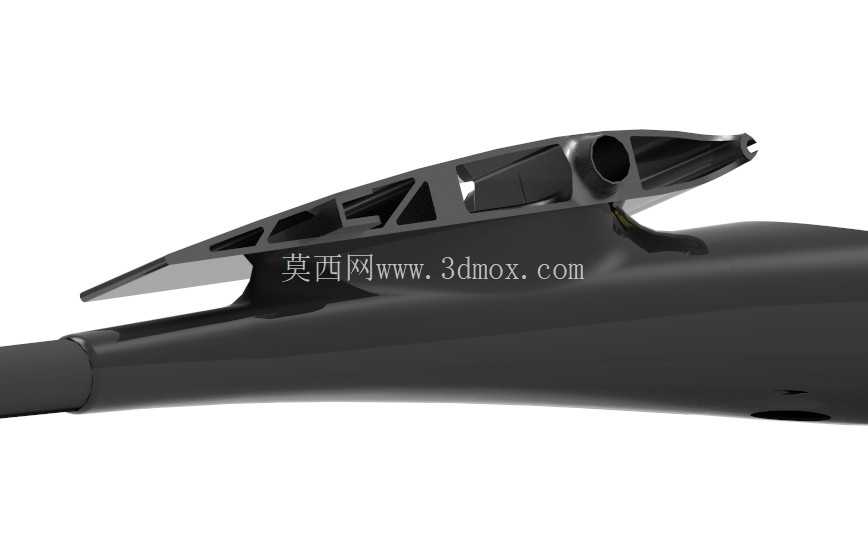

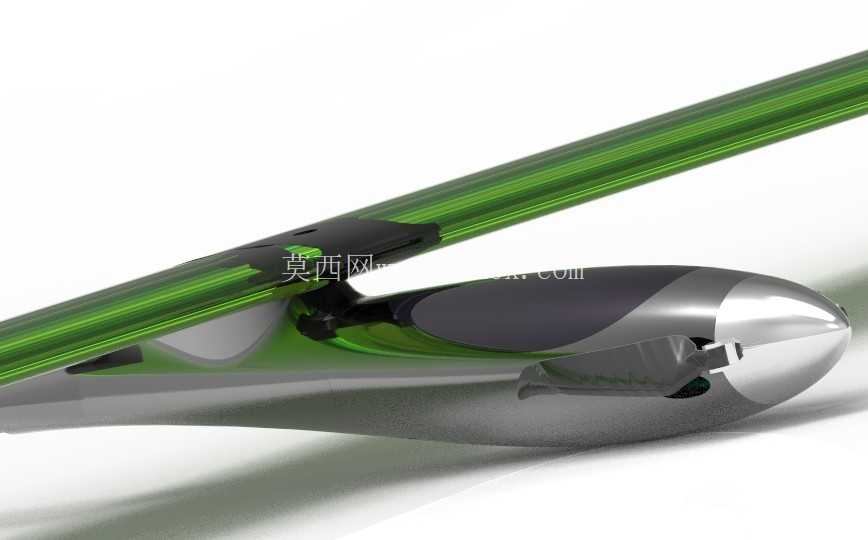

　　机身蒙皮适配3微米厚度的轻量热缩膜，蒙皮粘接位置在骨架外缘设计有0.8毫米宽度的压合台阶，热缩时能够保证蒙皮张紧度均匀，不会出现局部凹陷或是过度拉伸导致的翼型变形。机翼与机身的连接采用快拆结构，主翼碳管插入机身预埋的碳管套管后，通过一枚3mm直径的尼龙插销锁定，日常外场飞行时无需工具即可完成机翼拆装，拆解后整机可放入长度1.2米的收纳包内，方便携带运输。尾翼部分采用常规布局，水平尾翼与垂直尾翼均采用同规格的碳管加强骨架结构，操纵连杆采用2mm直径钢丝搭配M2.5球头接头连接，球头间隙控制在0.1毫米以内，既保证操纵响应的精准度，又能抵消飞行过程中的结构振动传递。

　　所有3D打印零件均设计有统一的壁厚参数，受力较大的翼身连接座、电机安装座位置壁厚设置为3毫米，普通翼肋、隔框零件壁厚设置为1.2毫米，打印时无需额外添加支撑结构，零件打印完成后仅需简单去除毛边即可完成装配，整套零件清单与装配定位逻辑都做了防呆设计，不同位置的翼肋设置有不同宽度的定位卡槽，装配时不会出现零件错装的问题。起落架采用后置尾轮布局，主起落架选用2.5mm直径碳纤杆弯折成型，搭配直径48毫米的轻量海绵轮，能够满足平整草地、硬化路面的滑跑起降需求，尾轮与方向舵联动，地面滑行时可通过方向舵控制滑行方向。整机结构在设计阶段做了有限元受力仿真，在3g过载的机动飞行条件下，主翼梁最大变形量控制在15毫米以内，不会出现机翼颤振或是结构断裂问题，无动力滑翔时的滑翔比可达到1:12以上，在存在热气流的野外场地可实现长时间留空飞行。
