数控铣床ATC真空安装适配结构件

在数控加工车间的日常运维与设备改造场景中，自动换刀系统（ATC）的稳定性直接决定整台机床的稼动率，不少SM-2030型号数控铣床在长期运行后，原有的真空管路安装座会因切削液腐蚀、金属粉尘侵入、换刀时的反复振动出现密封失效、固定位开裂的问题，进而导致真空吸附压力不足，刀库换刀动作卡滞、掉刀的故障频次明显上升，这款适配结构件正是针对这类现场痛点开发的替换安装部件。

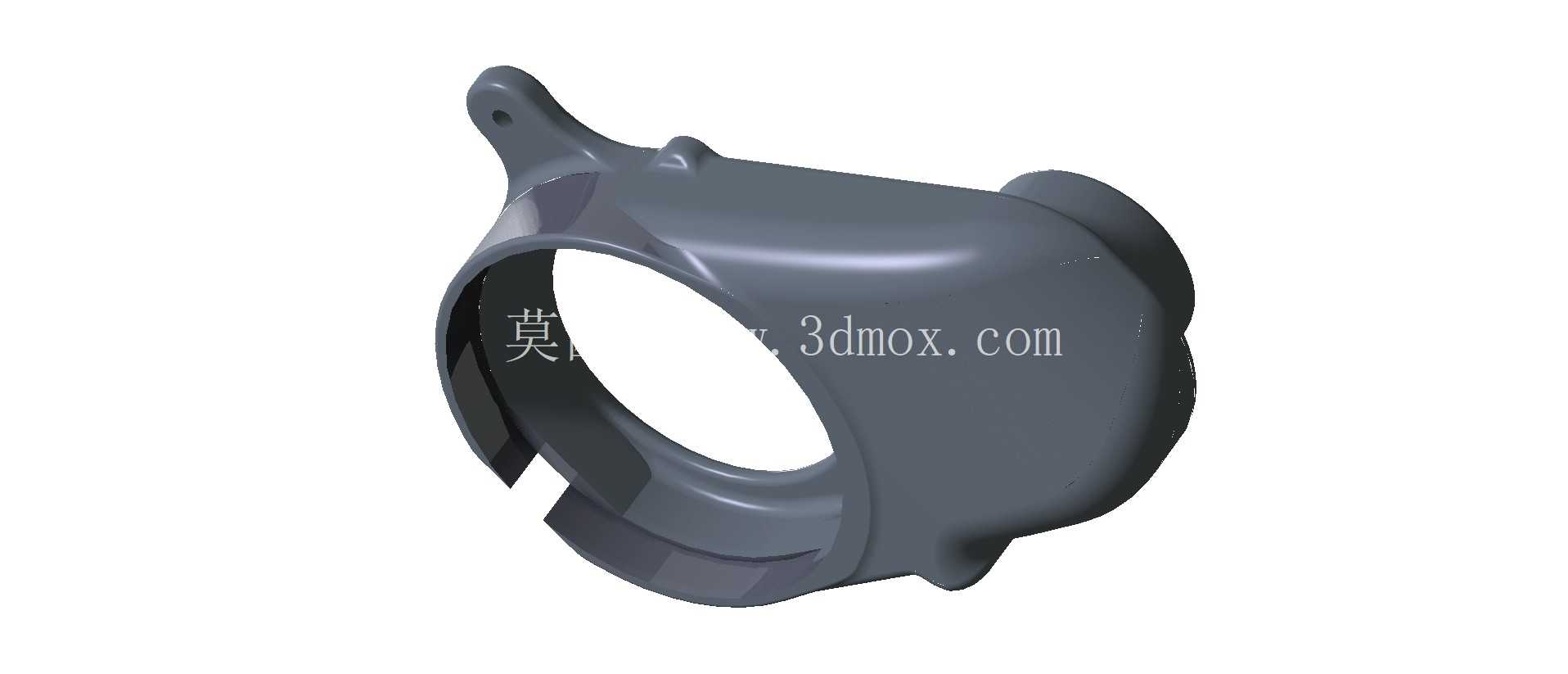

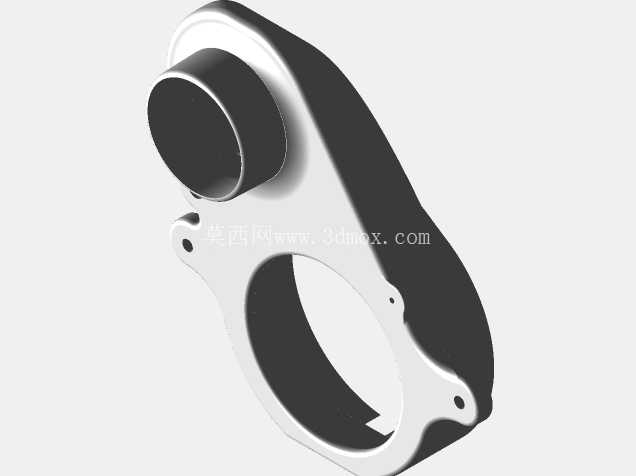

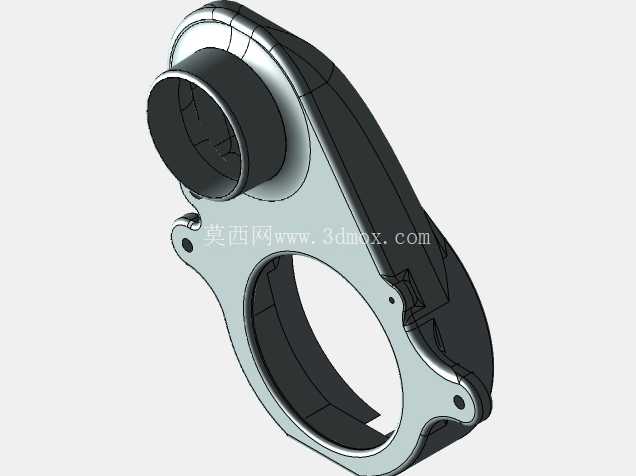

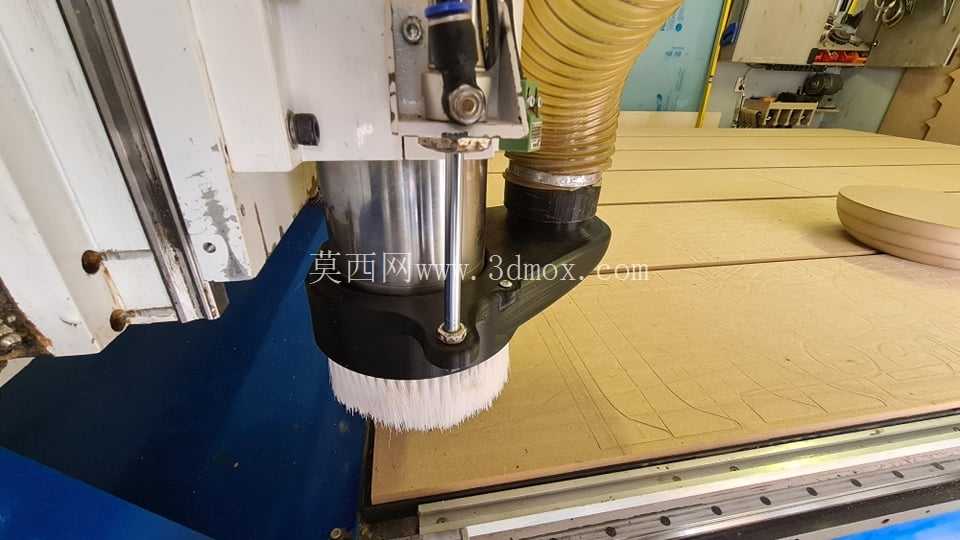

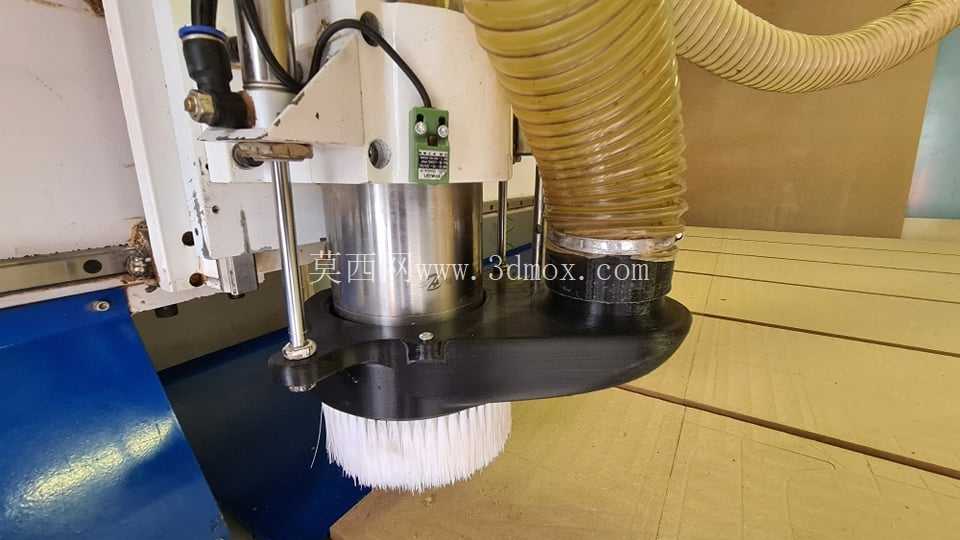

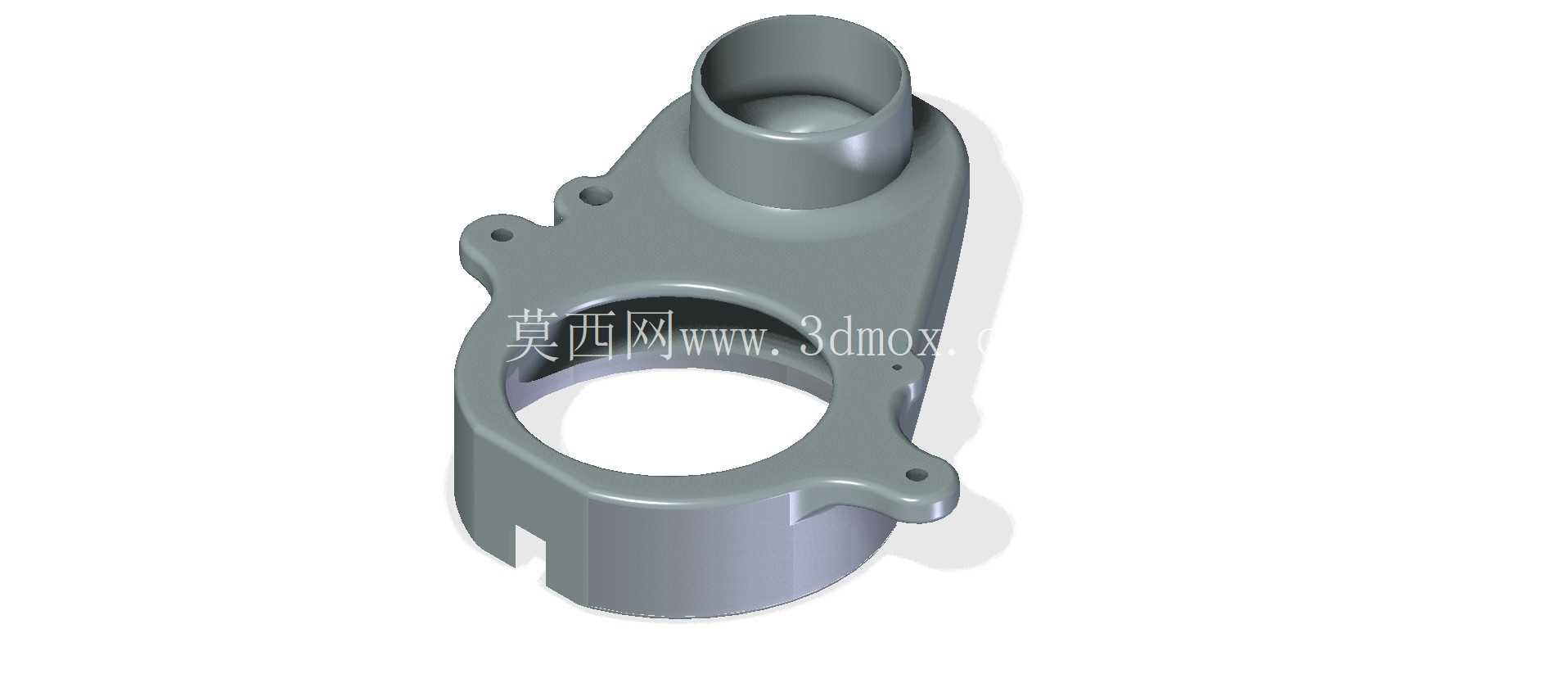

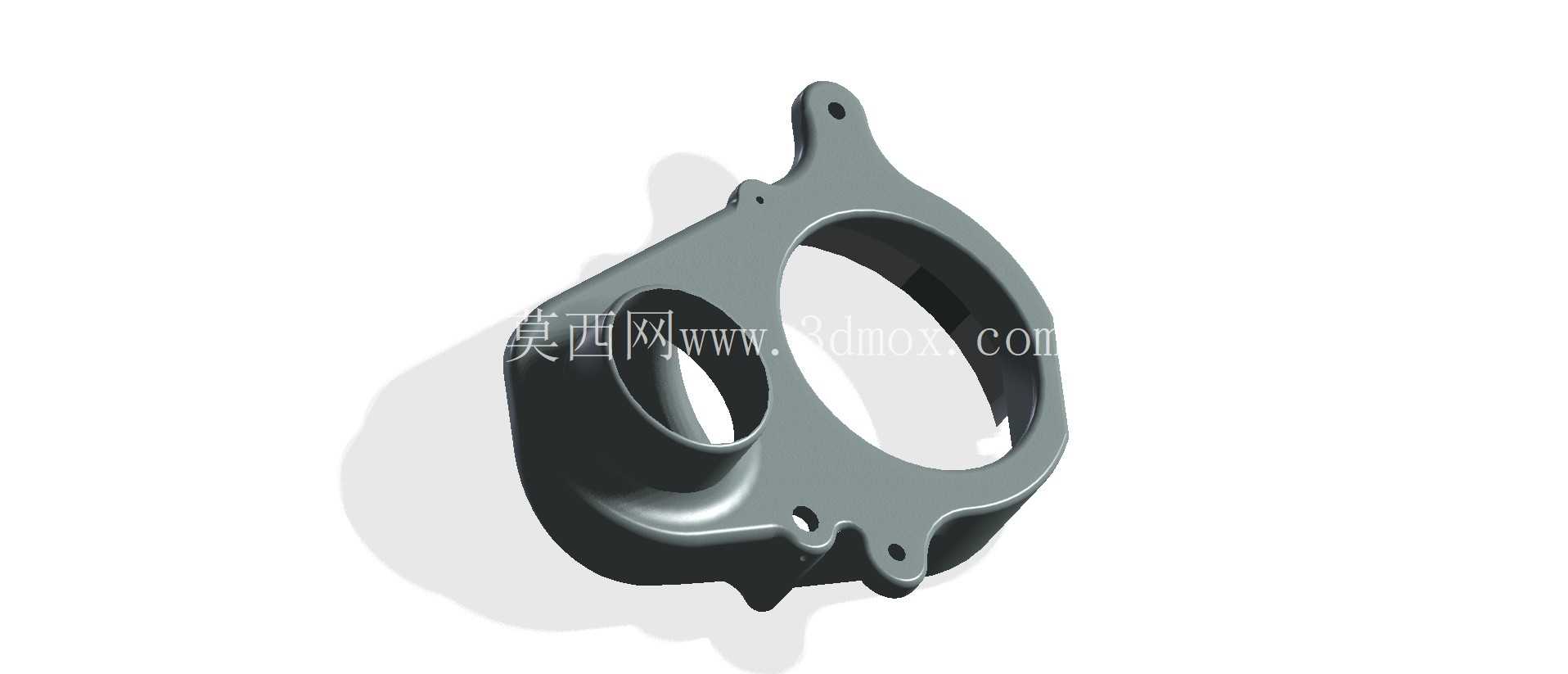

从实际安装边界来看，该部件整体采用一体化铸造成型后做精密机加工的工艺路线，主体为变径腔体结构，上部伸出的圆柱接口为标准真空管路对接端，内径与常用的耐油真空软管外径匹配，接口外壁做了轻微的锥度处理，配合卡箍锁紧后可实现0.08MPa负压下的无泄漏密封；下部的大直径开口为真空腔主体，安装时直接扣合在铣床ATC机构的真空吸附基座上，腔体侧壁预留的三个带沉台的安装孔位，与原设备基座的螺纹孔位置完全对齐，不需要对原有床身结构做任何二次打孔或打磨改造，现场更换时仅需拆卸原有损坏的安装座，清理结合面的密封胶残留，垫上耐油橡胶密封垫后拧入固定螺栓即可完成装配，整个更换过程可在半小时内完成，不会长时间占用机床生产档期。

设计过程中重点考量了现场工况的耐受需求，部件壁厚根据受力分布做了差异化设计：安装孔位周边的壁厚做了局部加厚处理，可承受螺栓锁紧时的压紧力，长期受换刀振动影响也不会出现固定孔开裂的问题；腔体侧壁的过渡位置全部采用圆角过渡，避免应力集中，同时减少铸造过程中的冷隔、缩孔缺陷概率；上部管路接口与腔体主体的连接位置做了加强筋结构，即使现场操作人员拖拽管路时产生侧向拉力，也不会出现接口断裂的情况。部件表面做了氧化处理，可抵御切削液、润滑油的长期腐蚀，金属材质的本体也能耐受加工过程中产生的高温切屑飞溅，不会像部分工程塑料替换件那样出现受热变形、老化脆裂的问题。

从功能实现角度，该部件的内部腔体流道做了平滑过渡设计，没有突兀的转角或凸台，可减少真空气流的阻力，保证真空吸附的响应速度，当ATC机构执行抓刀动作时，真空压力可在0.2秒内达到额定吸附值，确保刀爪抓持刀具时的稳定性，不会因压力建立滞后出现抓刀不到位的情况。部件下部开口的边缘做了一圈密封槽，安装时嵌入O型密封圈后，可实现腔体与基座之间的可靠密封，即使在机床进行高速切削、床身振动较大的工况下，也不会出现真空泄漏导致的压力掉值问题。

在实际适配测试中，该结构件除了用于SM-2030型号数控铣床的ATC真空系统改造外，也可适配同系列安装孔位尺寸接近的其他型号铣床，只要对应基座的安装孔距、真空接口尺寸匹配，都可以直接替换安装。相比原厂的替换配件，该结构件在密封结构、安装位强度上做了针对性优化，抗振动、抗腐蚀的表现更适配长时间满负荷运行的加工车间工况，可有效降低ATC系统的故障停机时间，减少运维人员的日常检修频次。对于进行机床改造、设备维保的结构设计人员来说，该部件的建模过程也参考了原有安装位的所有尺寸边界，所有配合面的公差都按照机械装配的通用要求设定，导入装配环境后可直接完成虚拟装配验证，不需要反复调整配合尺寸，能大幅缩短改造方案的设计周期。
