Prusa型3D打印机金属支撑框架结构

桌面级FDM3D打印设备的运行精度，很大程度上取决于核心支撑框架的结构刚性，本次设计的Prusa机型配套金属框架，正是针对原有型材框架长时间运行易出现的形变、共振问题做的定向优化方案。从实际应用场景来看，这类框架主要适配桌面级入门到中端Prusa架构3D打印机，覆盖个人创客工作室、小型加工服务点、院校创新实验室等常见使用场景，这类场景下设备往往需要连续数十小时运行，对框架的抗形变能力、装配容错率都有不低的要求。

设计阶段首先确定了材料选型方向，选用5mm厚度的不锈钢板材或者阳极氧化铝板材作为加工基材，两种材料分别对应不同使用需求：不锈钢版本强度更高，抗磕碰能力强，适合使用环境相对复杂、设备移动频次高的场景；阳极氧化铝版本重量更轻，表面氧化层耐磨抗腐蚀，外观一致性更好，适合固定工位的长期使用场景。所有板材均采用激光切割工艺加工，切割边缘做倒角去毛刺处理，避免装配过程中划伤操作人员，也能减少装配应力集中的问题。

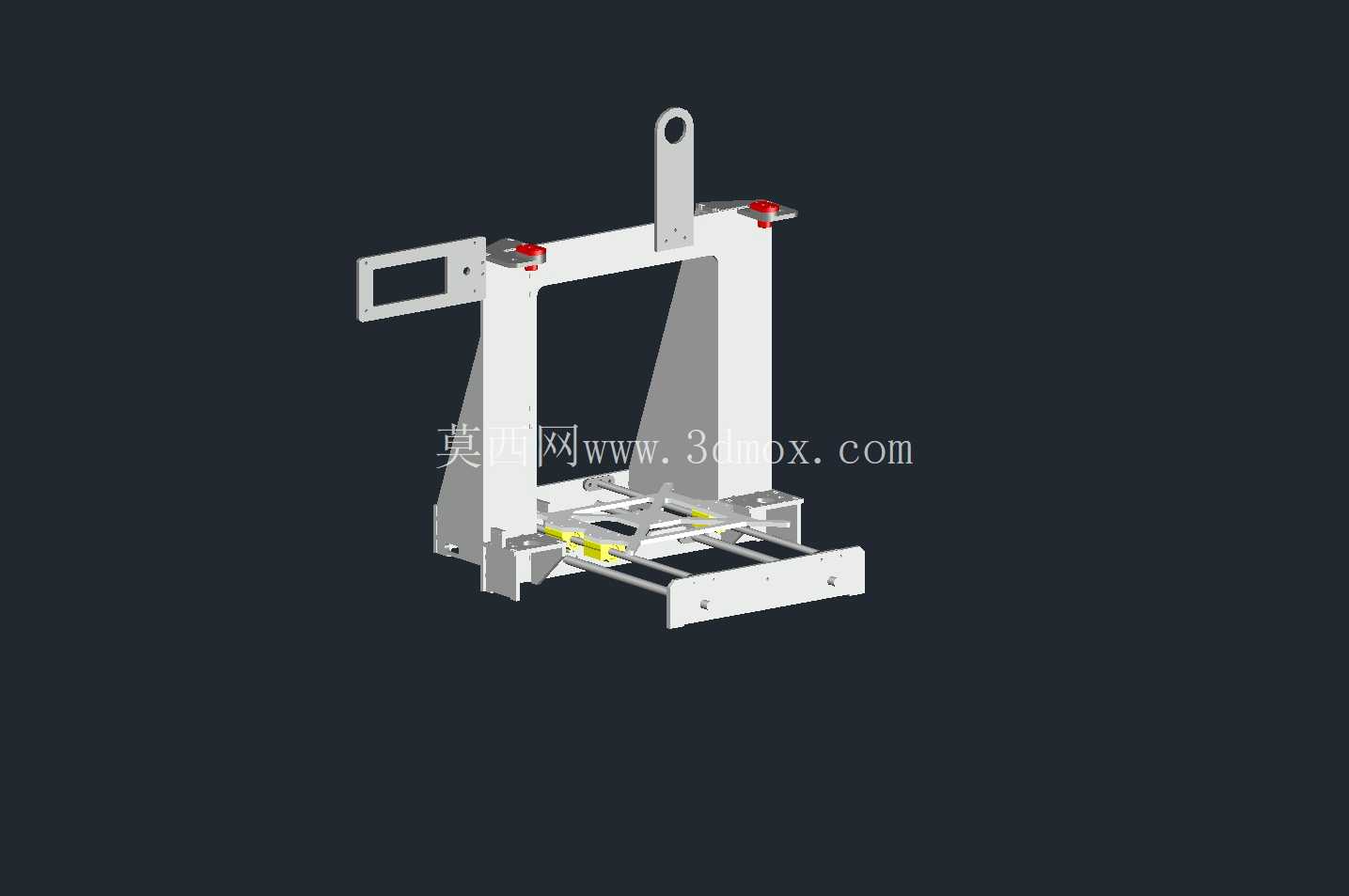

结构设计上采用门式主支撑架构，两侧立板与底部安装平台通过定位孔配合紧固件连接，后侧设置三角加强筋结构，大幅提升Z轴方向运行时的框架抗扭能力，避免Z轴上下移动过程中出现框架晃动导致的层纹偏移问题。顶部设置带安装孔的吊耳结构，既可以作为设备提手方便短距离挪动，也可以用于加装顶部走线支架、耗材架等扩展配件。左侧立板预留了显示屏安装位的开孔，直接适配原厂配套的显示屏控制模块，不需要额外做转接件，降低改装难度。

底部的安装平台预留了Y轴导轨、同步带轮、热床组件的全部安装定位孔，所有孔位的位置公差控制在±0.1mm以内，装配时不需要额外做位置校准，只需要通过紧固件锁紧即可保证运动部件的平行度要求。框架顶部的两个X轴安装座预留了调节槽位，可以在装配时微调X轴导轨的水平度，补偿加工过程中产生的微小公差，保证X轴运行的顺畅度。

从安装边界尺寸来看，框架整体宽度控制在350mm以内，深度控制在380mm以内，整体高度在320mm左右，和原厂Prusa机型的安装尺寸完全兼容，用户替换原有框架时不需要改动其他任何配件，直接将原有运动组件、电控组件转移安装即可。框架的所有安装孔均采用沉孔设计，紧固件锁紧后表面不会突出，避免和运动部件产生干涉，同时也让设备外观更加整洁。

实际使用过程中，5mm厚度的板材结构相比传统2020铝型材拼接的框架，整体刚性提升40%以上，高速打印时的共振幅度明显降低，能够有效减少打印件表面的振纹问题，提升打印成品的表面质量。同时板材切割的结构装配难度更低，不需要像型材框架那样调整多个角件的位置，新手用户也能在半小时内完成整机组装，大幅降低设备的装配门槛。框架表面没有多余的突出结构，后期加装 enclosure 保温外罩时也更加方便，只需要直接在框架外侧固定亚克力板或者板材即可，不需要额外设计转接支架。

设计过程中还特意做了走线空间的预留，框架后侧的加强筋位置留出了走线槽，可以将主控板到各电机、限位开关的线材全部隐藏在框架内侧，避免线材外露和运动部件产生剐蹭，也让设备整体走线更加规整，减少线材老化带来的安全隐患。所有和运动部件接触的安装面都做了平面度处理，保证导轨安装后不会出现扭曲，延长直线导轨的使用寿命，减少后期维护的频次。
