内径13规格轴用Seeger挡圈结构设计

　　在流体输送管路、小型传动机构、仪器仪表的阀组装配环节中，这类内径适配13mm安装基准的Seeger挡圈，是承担轴向限位功能的核心小尺寸紧固件，很多刚入行的结构设计人员容易忽略这类小零件的安装边界校核，最终导致装配后出现挡圈脱出、轴件窜动的问题。从实际使用场景来看，这类挡圈常被用在仪表阀的阀杆定位段、小型气动管路的接头限位处、微型泵的转子轴向固定位置，不需要额外加工螺纹或者配置锁紧螺母，仅需在对应轴件或者内孔壁上加工出匹配宽度与深度的环槽，将挡圈卡入槽内即可实现限位，相比轴端挡圈、圆螺母锁紧的方案，占用的轴向安装空间更小，装配工序也更简便，适合小尺寸安装空间下的轴向固定需求。

　　从结构设计逻辑来看，这款挡圈采用开口式弹性结构，整体为带等截面厚度的环形本体，开口处设置两个带安装孔的凸耳，安装时可以使用卡簧钳钳头插入两个凸耳的安装孔内，施力后将挡圈的开口撑大（轴用安装场景）或者收缩（孔用安装场景），顺利放入预先加工好的环槽内，撤去外力后挡圈依靠自身弹性恢复原有形状，紧密卡合在环槽中，凸耳的位置既作为安装受力点，也能避免挡圈在环槽内发生周向转动，保证限位的可靠性。

　　尺寸设计上，这款挡圈的适配内径为13mm，对应的环槽加工需要严格匹配挡圈的自由状态尺寸、安装变形量，环槽的深度需要保证挡圈卡入后，露出槽外的环形部分高度足够挡住被限位零件的端面，同时槽的宽度要略大于挡圈的本体厚度，预留微小的活动余量避免装配时出现卡滞，挡圈的本体厚度经过等强度设计，在保证弹性变形量满足安装需求的前提下，足够承受被限位零件的轴向窜动力，不会因为受载过大发生永久变形或者断裂。实际选型应用时，需要注意安装场景的载荷特性，如果是存在频繁振动的工况，需要校核挡圈的抗疲劳性能，必要时可以搭配挡圈垫片使用，分散挡圈端面的受力；如果是腐蚀环境下的阀件应用，还需要根据流体介质的特性选择对应材质的挡圈，避免长期使用后出现锈蚀失效。

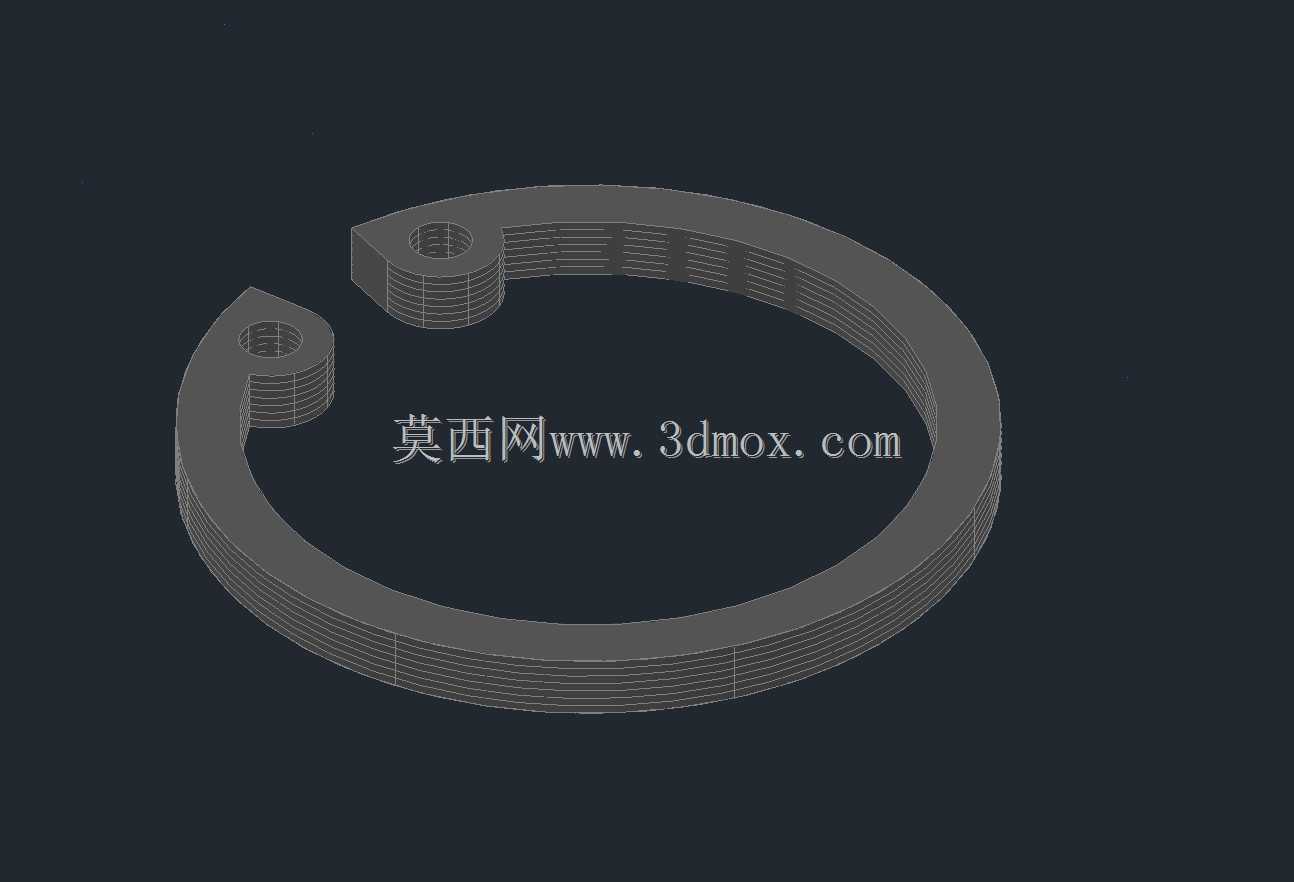

　　很多设计人员在建模时容易忽略挡圈安装时的变形空间，在做装配干涉检查时只按照自由状态的尺寸做校验，导致实际装配时挡圈撑开过程中和周边零件发生干涉，无法顺利卡入环槽，这款模型在建模时还原了挡圈的实际截面形状，包括凸耳处的安装孔尺寸、环形本体的过渡圆角、开口处的间隙大小，能够直接用于装配干涉校验、装配工艺模拟，帮助设计人员提前排查安装空间不足的问题。另外在阀类产品的装配中，这类挡圈往往用于限制阀芯、弹簧的轴向位置，一旦挡圈失效脱出，会直接导致阀件的功能故障，因此建模时准确还原挡圈的各个尺寸细节，对于后续的环槽参数设计、装配工艺制定都有实际参考价值，避免因为小零件的尺寸偏差导致整个阀组的装配返工。
