五轴加工工装夹具三维结构设计

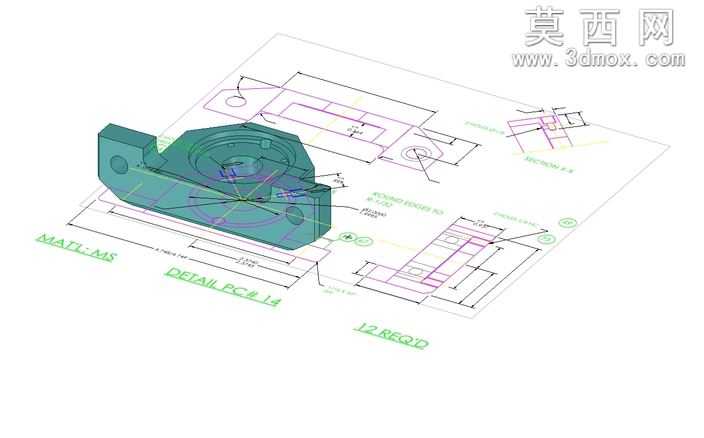

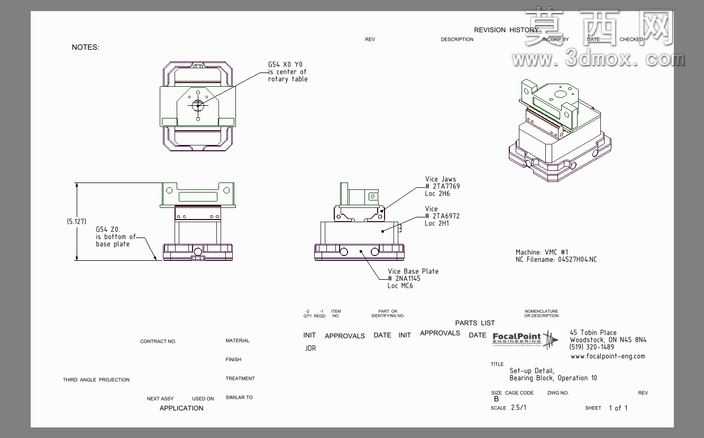

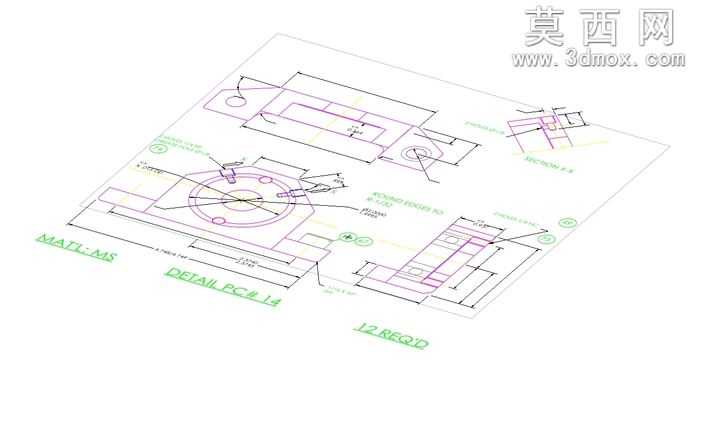

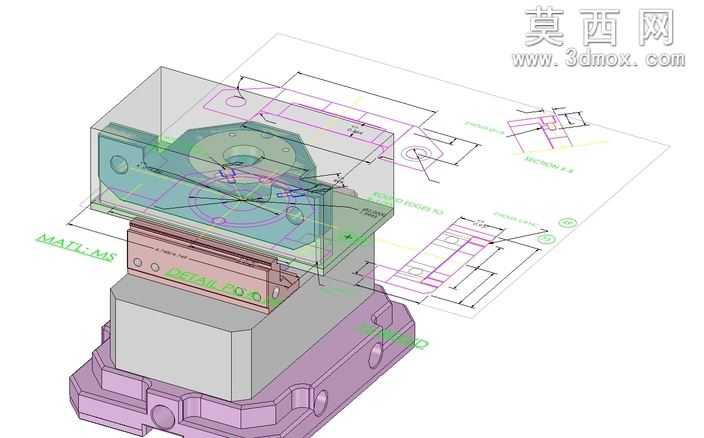

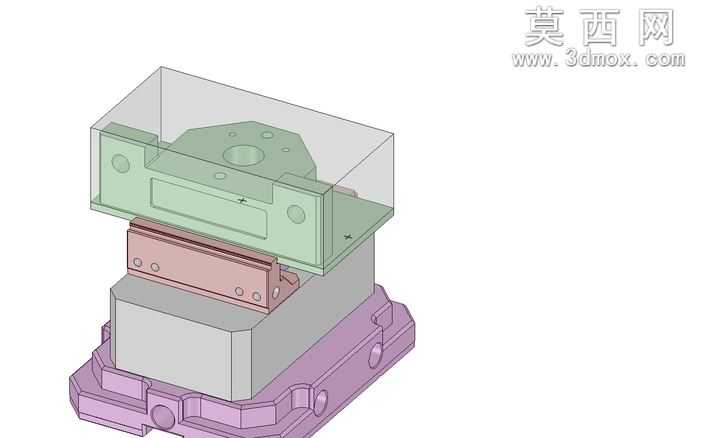

本作品为面向五轴铣削加工场景的工装夹具三维设计，建模阶段依托参数化设计逻辑完成全结构搭建，首先基于客户提供的二维加工图纸完成基准坐标系对齐，将2D视图中的轮廓尺寸、公差要求、装夹定位基准逐一映射到三维建模环境中，完成夹具底座、定位块、压紧组件、限位结构的分步建模。建模过程中严格遵循机械加工的工艺逻辑，底座部分采用紫色系半透明材质渲染，清晰展示内部的安装孔位、定位槽与减重结构，便于观察底座与机床工作台的连接适配关系；中部的定位支撑组件采用金属灰哑光材质，还原实际加工中定位块的硬质合金质感，精准匹配待加工工件的型面轮廓，保证定位精度满足五轴加工的公差要求；上部的待加工工件区域采用半透明青绿色材质渲染，可直观展示工件与夹具的贴合面、避让空间，以及五轴加工时刀具的运动路径预留区域。设计过程中重点考量了加工工序的连贯性，从毛坯上料、定位装夹到多面铣削加工的全流程，夹具结构均预留了足够的刀具操作空间，避免五轴联动时刀具与夹具发生碰撞干涉。同时针对批量加工场景，在夹具上设计了快换定位结构，可实现不同批次工件的快速装夹定位，大幅缩短加工辅助时间。整体模型的装配关系完全还原实际工装的装配逻辑，各部件的连接方式、紧固位置、活动间隙均按照机械设计标准进行参数化设置，既可以用于五轴加工的刀路仿真验证，也可作为工装设计的参考案例，帮助数控编程人员直观判断装夹方案的合理性，减少实际加工中的试切环节，缩短从图纸到成品零件的加工周期。模型还配套展示了二维工程图与三维模型的对应关系，清晰标注了各关键尺寸的定位基准，便于加工人员快速理解设计意图，完成夹具的生产制造与现场调试。
