五轴联动数控铣床整机结构三维设计

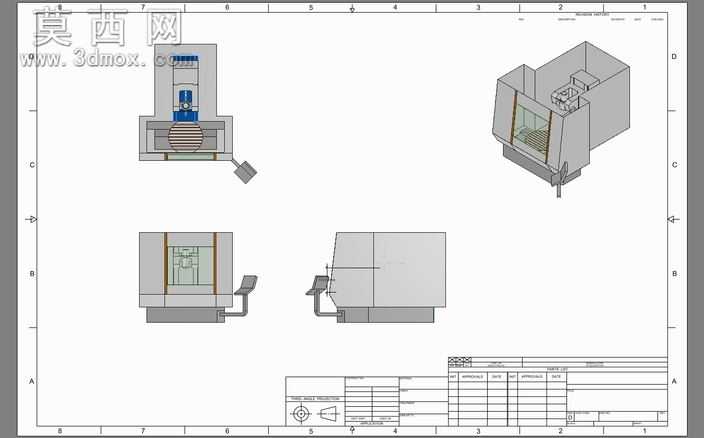

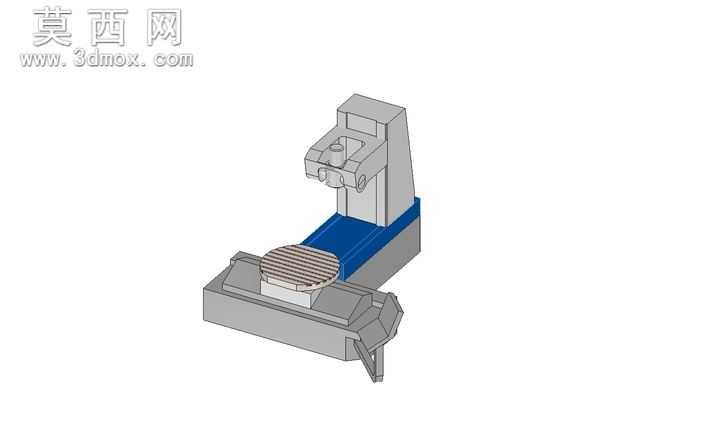

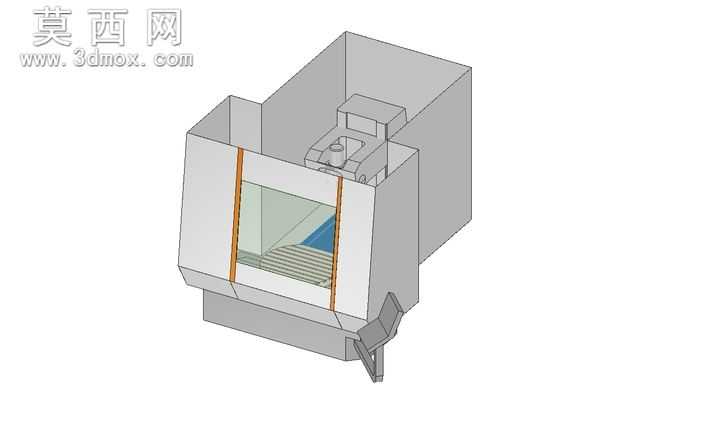

本模型为五轴数控铣床整机三维设计成果，建模过程围绕真实工业级五轴加工中心的结构逻辑展开，完整还原了设备从外防护到内部核心加工区域的全部结构特征。建模阶段优先梳理设备的功能分区逻辑，将整机划分为外防护总成、加工舱室、操作交互区、排屑结构四大核心模块，各模块的装配关系完全匹配真实机床的安装逻辑，可直观呈现设备的整体布局与部件衔接方式。外防护部分采用封闭式钣金结构设计，正面设置带透明观察窗的防护门，观察窗周边做密封压条结构还原，既可以清晰呈现内部加工舱的布局，也还原了真实设备防护切削液飞溅、阻隔加工噪音的功能属性；防护门两侧设置竖向导向装饰条，还原了真实机床防护门的滑动导向结构，底部设置倾斜式排屑出料口，匹配铣床加工过程中金属切屑的排出路径设计。加工舱室内部还原了五轴加工的核心运动结构布局，包含主轴安装位、工件装夹工作台区域，各运动部件的相对位置符合五轴铣床多自由度联动的运动空间要求，可清晰展现五轴设备区别于传统三轴铣床的结构优势。操作交互区设置在设备正面侧方，采用倾斜式操作面板安装支架结构，符合操作人员站立操作的人机工程学角度，避免操作过程中的视角疲劳。模型在材质表现上做了区分处理，外防护钣金采用哑光金属材质表现，观察窗采用半透明钢化玻璃材质，内部运动结构采用不同灰度的金属材质区分功能部件，让整体结构的辨识度大幅提升。设计过程中充分考虑了CAM系统开发的模拟需求，各部件的轮廓尺寸、相对位置均参考通用五轴铣床的行业标准参数设定，可直接用于加工模拟模块的设备模型搭载，帮助CAM开发人员验证多轴联动加工的刀路轨迹、运动干涉情况，也可用于机床操作培训的演示教具，帮助学员快速理解五轴铣床的整体结构与功能分区，相较于传统的图纸说明，三维模型可以更直观地展现设备的空间布局，降低五轴设备结构的理解门槛。
