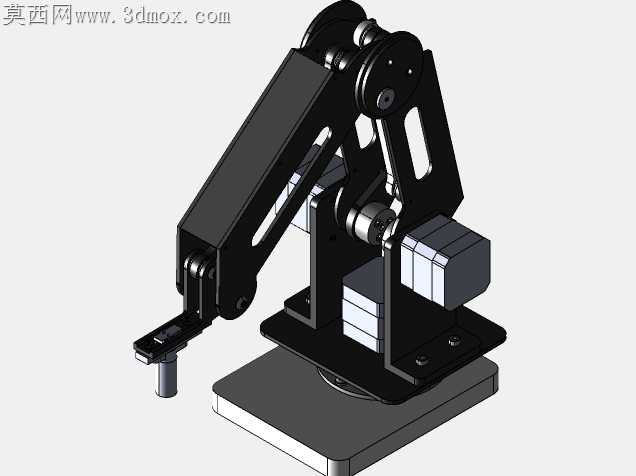

多轴联动桌面级激光切割机械臂结构

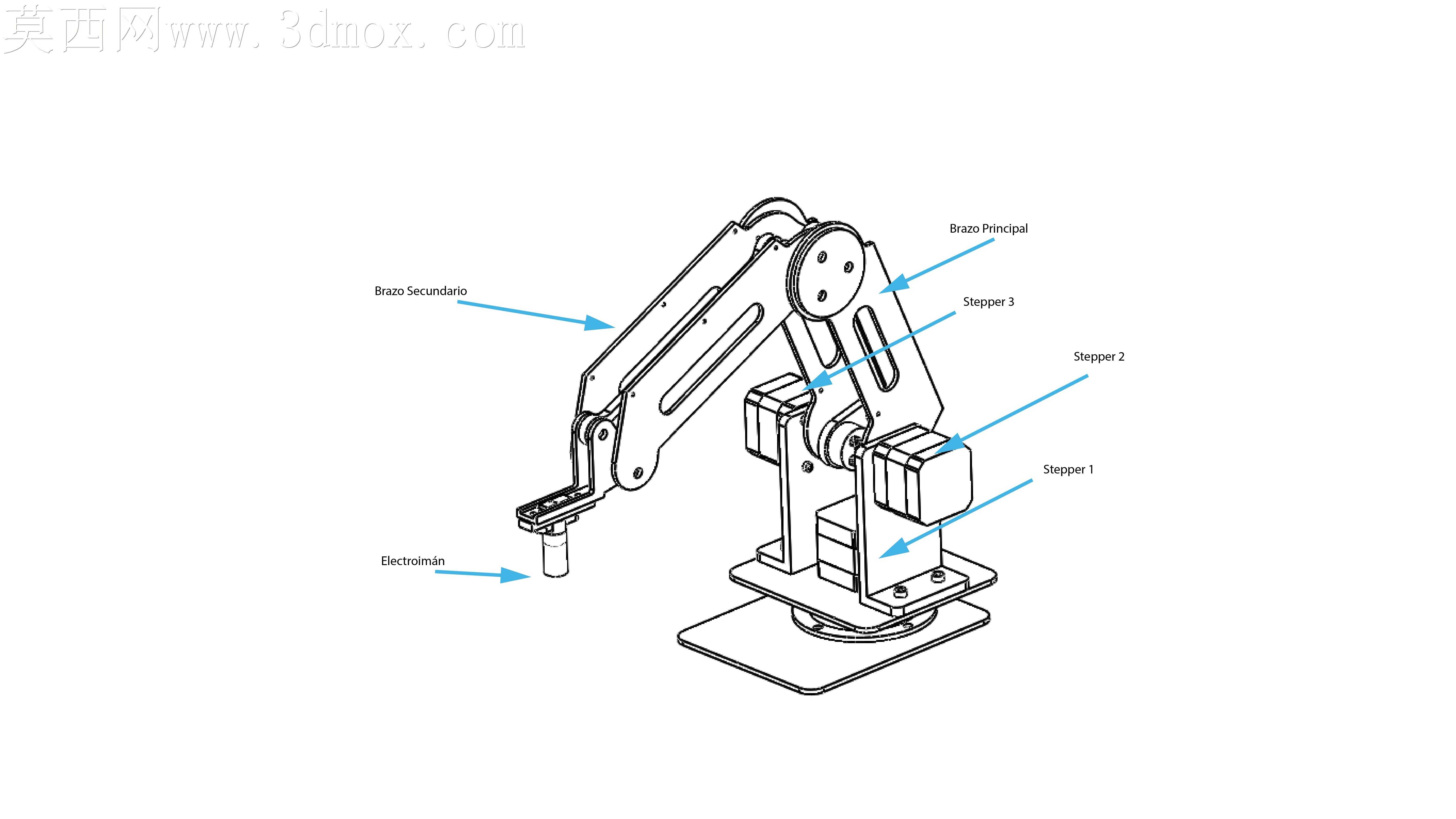

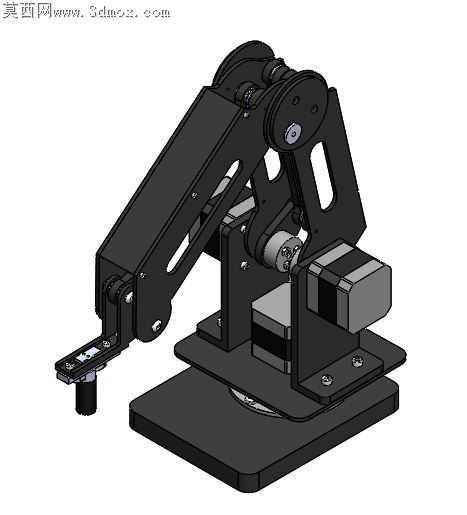

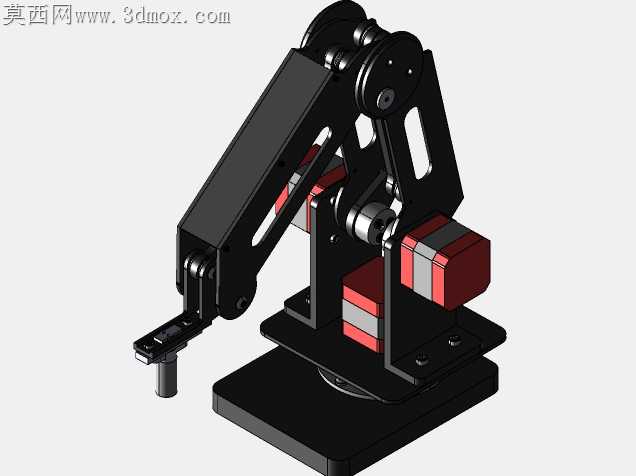

桌面级小型机械臂落地最容易踩的坑，是板材激光切割件的装配公差累积——很多爱好者做的同类臂体，装好后关节卡顿、末端下垂，根源是没给叠层板的连接位留够适配余量，转轴处的同轴度偏差会顺着臂杆逐级放大，到末端执行器位置误差能超过两毫米，根本没法完成精准拾放或激光作业。这款臂体的底座采用双层叠板承托结构，底部转盘的支撑面做了加宽处理，步进电机嵌装在两层板的空腔里，既压低了整机重心，又避免电机外凸占用桌面操作空间，转轴处的连接耳片做了对称加厚，每处铰接位的孔位都预留了0.1毫米的装配间隙，适配激光切割件的切口熔渣残留公差，不用二次锉修就能顺畅穿入转轴销钉。大臂与小臂的连接位采用双侧板夹持结构，驱动舵机的安装位做了嵌入式沉槽，舵机外壳完全卡入板材预设的卡槽内，不需要额外打胶或者加装固定压片，装配时对准卡槽推入就能锁死位置，从根源上避免舵机运转时的径向窜动。臂身的镂空槽不是单纯为了减重，每处开槽的位置都避开了板材受力的主应力路径，长臂段的槽口做了圆弧过渡，不会出现激光切割后尖角处的应力开裂问题，哪怕用3毫米厚的亚克力板切割组装，臂体水平伸展时也不会出现明显的形变下弯。末端执行器的连接法兰做了通用化接口设计，预留的安装孔位既能装吸盘夹具，也能换装激光头、画笔等作业端头，法兰盘的定位凸台和小臂末端的凹槽精准契合，换装时不用反复校准同轴度。走线槽全部隐藏在双侧板的夹层中间，舵机线顺着臂身内侧的卡槽排布，不会在关节转动时被夹线或者拉扯断线，底座侧面预留的走线孔刚好对准内部电机的出线位置，外部线材不会杂乱堆在工作台面。实际装配时不需要复杂工装，所有连接位都做了防呆设计，对称板材的孔位有细微的大小区分，不会出现左右板装反的问题，铰接处的垫片厚度刚好抵消板材叠装的间隙差，关节转动时没有旷量也不会过紧，哪怕是没有装配经验的实训学生，对照拆解图也能在半小时内完成整机组装，调试时只需要校准各关节的初始零位，就能实现300毫米工作半径内的精准定位，完全满足桌面级轻型作业、教学实训的使用需求。
