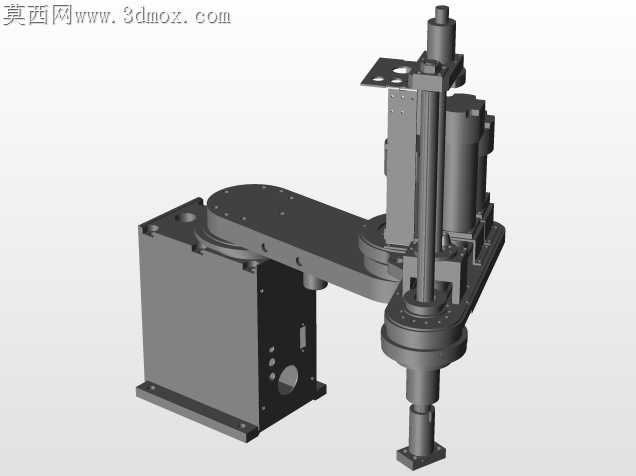

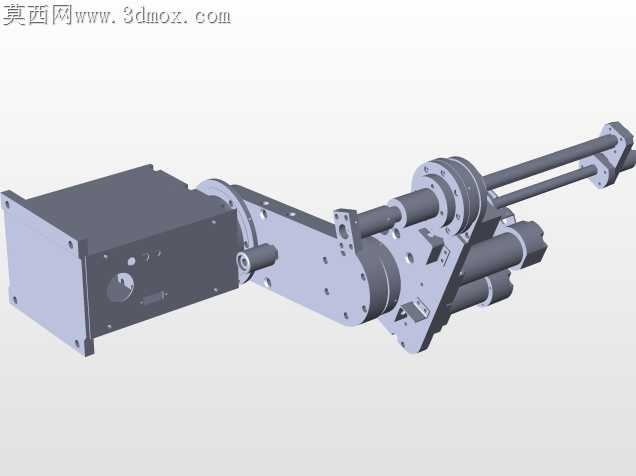

水平关节四轴搬运机械手结构设计

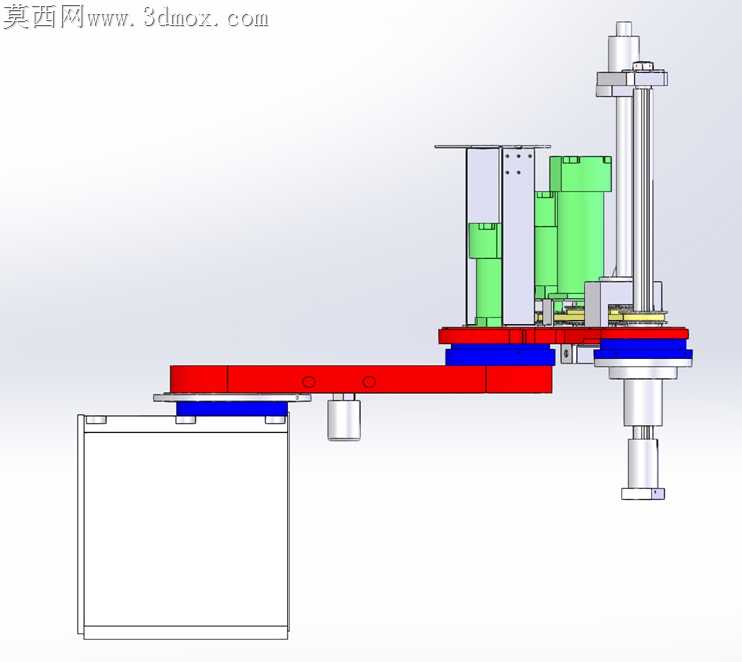

车间里常见的水平关节机械手，最容易出问题的位置永远是大臂回转基座与小臂衔接的密封段，不少现场设备用不到半年就会因为切削液雾气、粉尘侵入回转轴承，出现转动卡顿、定位精度飘移的问题。这套结构在基座与大臂衔接的位置做了嵌套式迷宫密封槽，没有用容易老化的橡胶密封圈，靠阶梯式的环形挡边形成弯折的气阻路径，既能挡住大部分漂浮的粉尘与切削液雾，又不会给回转运动增加额外的摩擦阻力，日常维护只需要定期在密封槽缝隙里填充少量润滑脂即可，不用频繁拆换密封件。

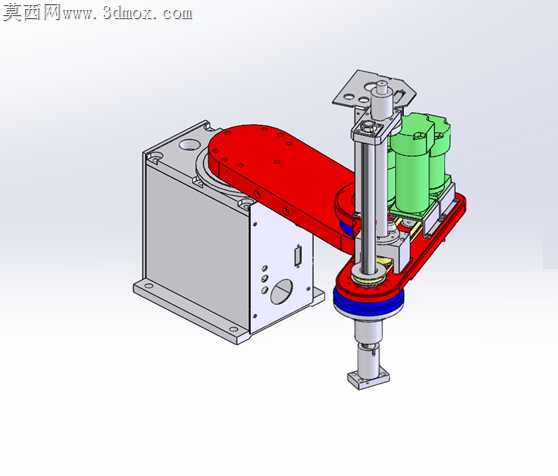

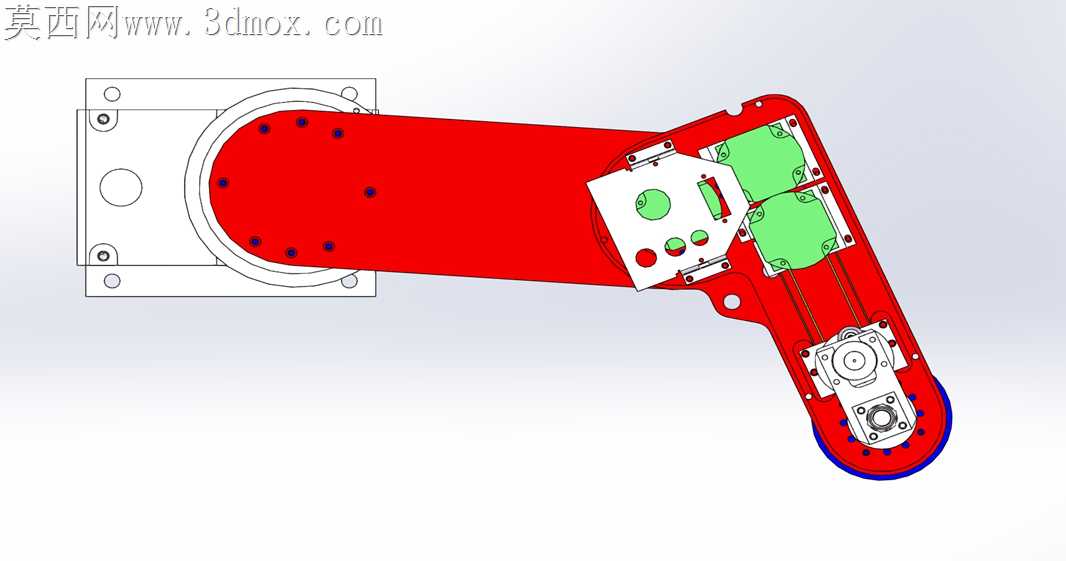

大臂采用的是箱型焊接结构的轻量化设计，臂身内部做了交错的加强筋排布，没有一味追求壁厚来提升刚性，筋板的位置刚好对应大臂回转时的受力弯矩路径，臂身上预留的穿线孔做了圆角翻边处理，避免内部走线的伺服线缆长期往复弯折被孔边割破绝缘层，翻边高度刚好能卡住线缆防护波纹管，不用额外加装线卡固定，减少了装配时的零件数量。小臂与升降轴的衔接座用了分体式锁紧结构，不是常见的一体镗孔抱紧设计，锁紧螺栓的位置偏离了轴孔中心3毫米，拧紧螺栓时锁紧块会产生均匀的形变抱紧升降光轴，不会因为抱紧力不均导致光轴出现卡滞、单侧磨损的问题，装配时不需要反复配磨锁紧面就能达到合适的抱紧力，后期调整升降行程时也不用完全拆开衔接座，松开螺栓就能快速调整轴的伸出长度。

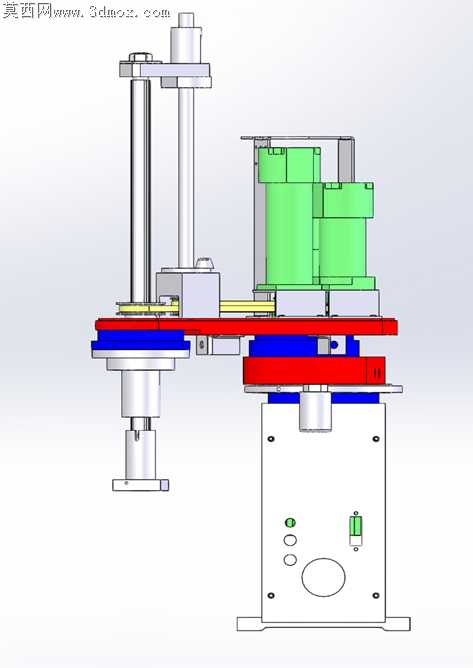

末端执行器的连接法兰做了定位止口与偏心销组合的定位结构，止口承担主要的径向定位力，偏心销用来抵消法兰转动时的周向间隙，更换不同的夹爪、吸盘模组时，重复定位精度能控制在0.02毫米以内，不需要每次更换末端后重新标定坐标原点。回转驱动部分的电机安装座做了可微调的腰型孔，同步带张紧度调整时不用完全拆开电机固定螺栓，只需要微调螺栓位置就能改变带轮中心距，张紧后皮带的挠度刚好符合长周期运转的要求，不会因为过紧加剧轴承磨损，也不会因为过松出现丢步的问题。臂身表面的安装凸台都做了凸台高度统一设计，所有传感器、限位开关的安装面都在同一加工基准面上，机加工时一次装夹就能完成所有凸台的铣削，不用多次翻面找正，减少了加工时的装夹误差，也让后续传感器的安装调试更便捷，不需要额外加垫片调整安装高度。
