内燃机用多曲拐平衡式曲轴结构设计

在往复式内燃机的动力传递链路中，曲轴是承担运动形式转换的核心承载部件，其结构设计直接决定了动力输出的平顺性与整机运行寿命。这款多曲拐曲轴的结构布局，匹配直列多缸内燃机的发火顺序设计，各曲拐之间的相位角经过严格排布，能够让各缸活塞连杆组传递来的交变冲击力尽可能均匀作用在主轴颈上，避免出现单侧载荷集中的问题。从实际应用场景来看，这类曲轴广泛适配小排量乘用车汽油机、小型通用动力机械以及固定式发电机组动力源，需要在高转速、交变载荷的工况下长期连续运行，因此结构设计阶段就需要充分考虑动平衡、润滑路径以及装配兼容性的问题。

从功能特性上看，曲轴的核心作用是将活塞组的往复直线运动转化为旋转运动输出，同时还要驱动配气机构、机油泵、水泵等发动机附属部件运转。这款曲轴的主轴颈与连杆轴颈之间设计了贯通的油道孔，能够将主油道的压力机油输送到连杆轴颈的摩擦副表面，在轴瓦与轴颈之间形成稳定的油膜，降低高转速下的磨损速率。曲轴两端的结构分别匹配不同的安装需求：动力输出端设置有法兰连接结构，用于固定飞轮与离合器组件，将旋转扭矩传递给传动系统；前端则设计有螺纹孔与键槽结构，用于安装正时齿轮、皮带轮以及扭转减振器，驱动前端附属轮系运转，同时通过扭转减振器吸收曲轴运转过程中产生的扭转振动，避免共振引发的结构断裂风险。

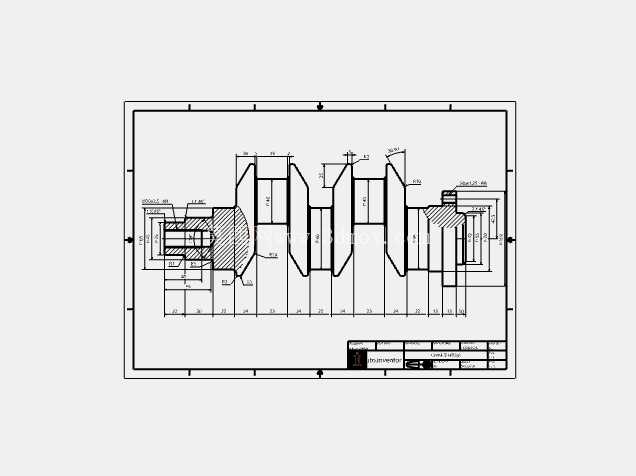

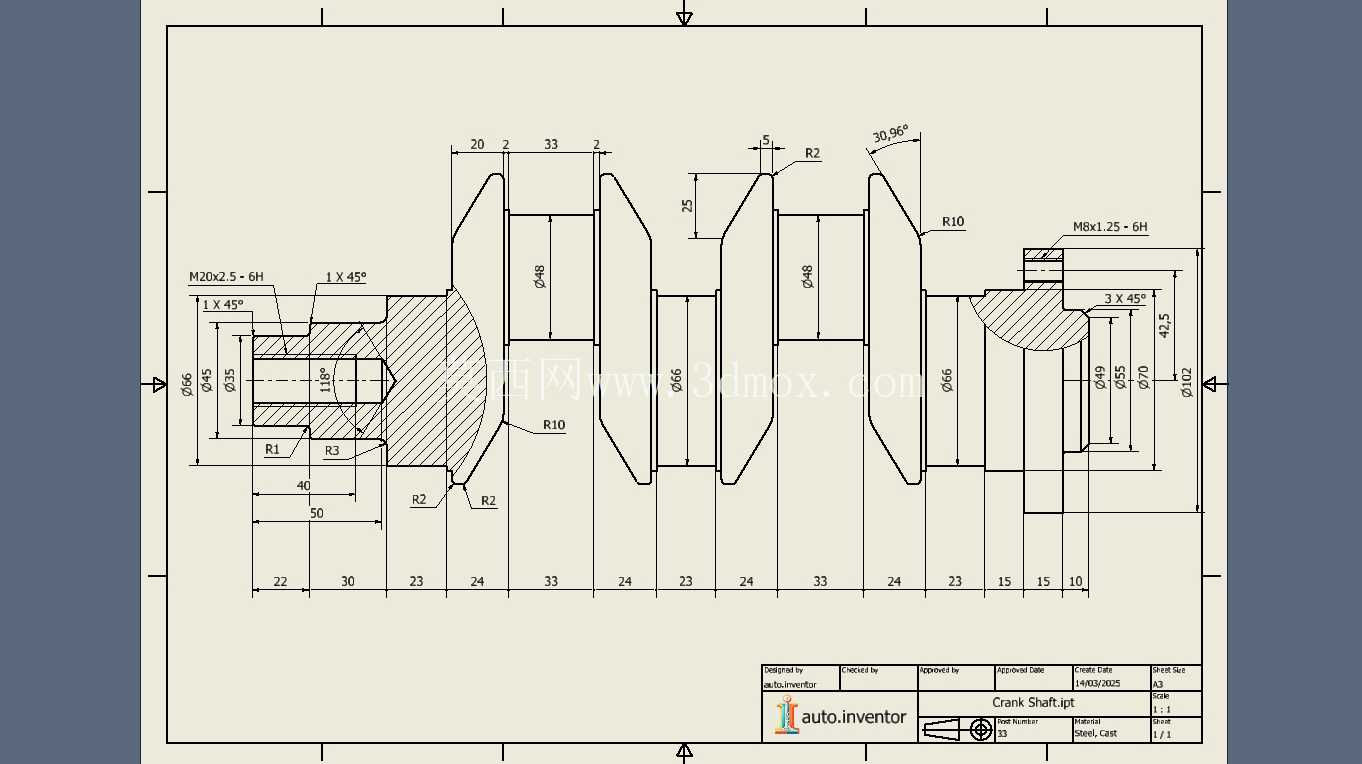

设计过程中，曲拐的配重结构是重点考量部分，每个曲拐对应的平衡块都经过偏心质量计算，能够抵消活塞连杆组往复运动产生的一阶、二阶惯性力，减少曲轴运转时对主轴承座的冲击载荷，降低整机的振动水平。从图纸标注的尺寸边界来看，各主轴颈的直径公差、连杆轴颈的圆柱度要求都严格匹配内燃机轴瓦的装配间隙标准，轴颈表面的圆角过渡设计采用了统一的R角参数，避免应力集中引发的疲劳断裂问题。轴向尺寸链的排布充分考虑了活塞行程长度、连杆大头宽度以及主轴承座的安装间距，各段轴颈的长度公差能够保证装配后曲轴的轴向窜动量控制在合理范围内，既不会因为间隙过大产生轴向冲击，也不会因为间隙过小导致热膨胀后出现卡滞。

在安装适配层面，曲轴的轴向定位依靠中间主轴颈两侧的止推片实现，对应轴颈的止推面粗糙度与平面度都有明确的设计要求，能够保证止推片均匀贴合，承受运转过程中产生的轴向载荷。曲轴上的螺纹孔均采用标准公制螺纹规格，匹配通用的紧固件强度等级，装配时不需要定制特殊连接件。油道孔的位置设计避开了轴颈的高应力承载区域，油道口处做了倒角处理，避免润滑油流动时产生涡流，同时也能防止装配过程中锐边刮伤轴瓦表面。从结构强度角度考虑，曲拐与主轴颈的连接位置采用了大圆角过渡设计，配合表面强化工艺的预留余量，能够承受做功冲程瞬间的峰值冲击载荷，即使在频繁变工况的使用场景下，也能保证足够的疲劳强度。

实际选型匹配过程中，这款曲轴的结构尺寸能够适配对应排量的缸体中心距，连杆轴颈的宽度匹配标准连杆大头的宽度尺寸，不需要对连杆或者缸体进行额外修改即可完成装配。平衡块的外圆尺寸经过校核，运转过程中不会与缸体内部的加强筋、机油喷嘴等部件发生运动干涉，曲轴的最大回转半径严格控制在缸体曲轴箱的内部空间边界内，保证高速运转时的安全性。润滑系统的适配性上，各油道孔的直径经过流量计算，能够保证不同转速下各摩擦副都能获得足够的润滑油流量，带走摩擦产生的热量同时带走磨损产生的金属碎屑，延长整机的保养周期。
