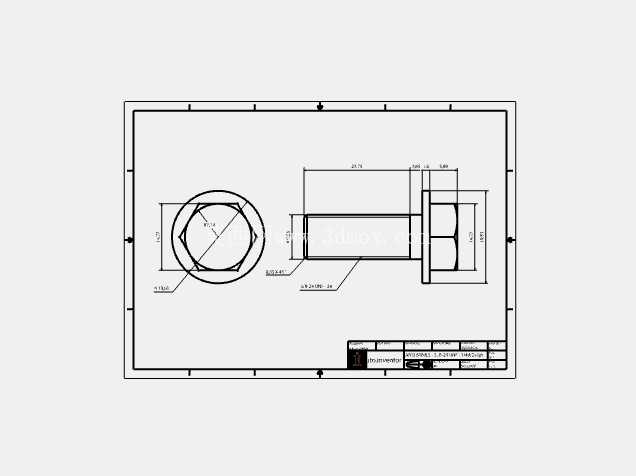

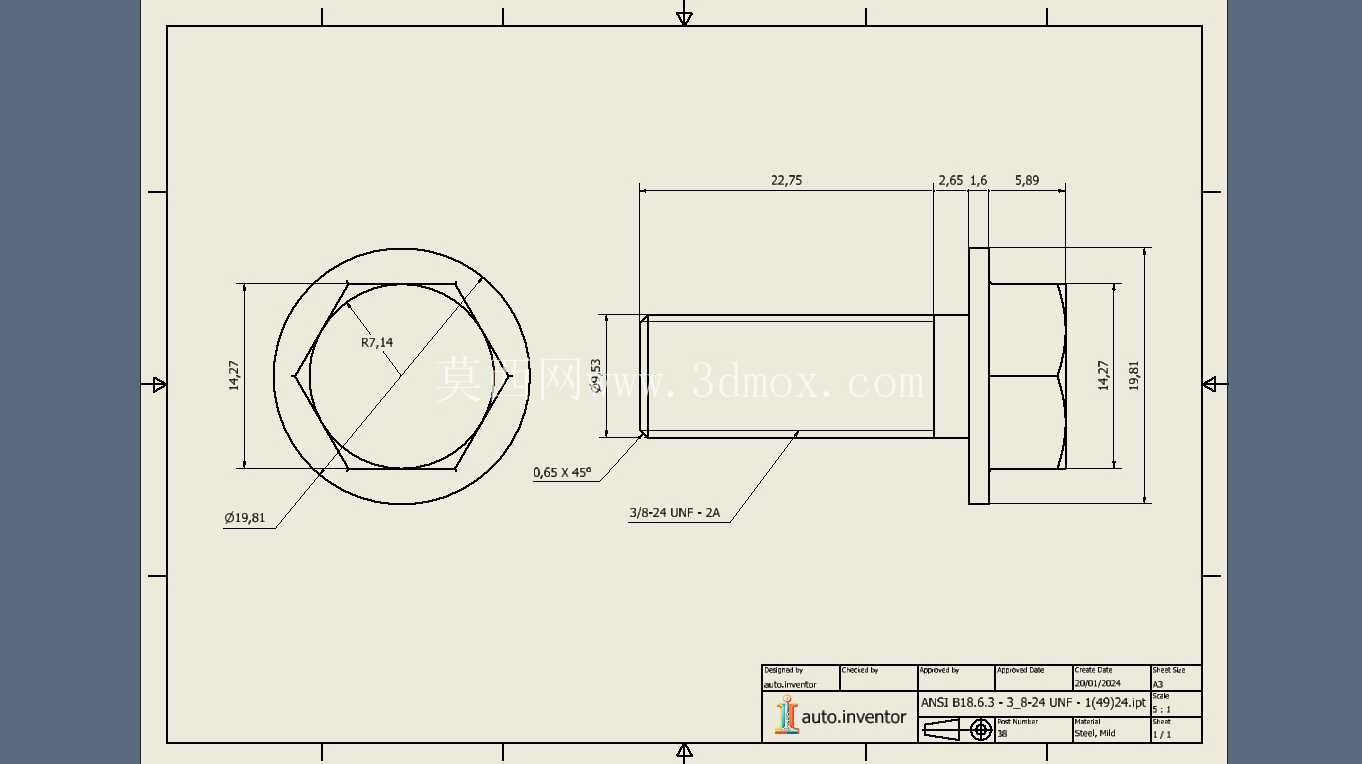

美标统一细牙外螺纹六角头紧固件工程图

在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，小到消费电子的壳体拼接，大到重型工程机械的结构锁固，都需要匹配对应规格的螺纹件来保障连接可靠性，而美标统一螺纹体系在出口设备、外资品牌产线配套、进口设备维保领域的占比极高，其中UNF细牙螺纹因螺距更小、螺纹升角更小，自锁性能优于粗牙螺纹，更适合承受振动载荷、需要微调定位的连接部位，同时细牙螺纹的小径更大，螺杆的抗拉截面面积更高，对薄壁件连接场景的适配性也更强。

这款对应ANSI B18.6.3标准的3/8-24 UNF规格六角头紧固件，头部采用标准六角外形，对边尺寸匹配通用英制扳手规格，不需要定制专用工装即可完成装拆作业，头部与杆部的过渡位置设计有明确的倒角结构，既可以消除头部冲压或镦制成型时的锐边毛刺，避免装配过程中划伤操作人员或配合零件表面，也能在拧入对应螺纹孔时起到导向作用，降低螺纹错牙的概率。杆部的螺纹段长度经过精准核算，既保证拧入螺纹孔后有足够的啮合牙数来承受设计载荷，也避免螺纹过长导致的末端顶触孔底、无法压紧被连接件的问题，螺纹末端设计有45度倒角，除了装配导向作用外，还能去除螺纹首牙的飞边，防止首牙变形导致的拧入卡滞。

从安装边界来看，该紧固件的头部外接圆尺寸明确，设计对应沉孔或装配避让空间时，只要预留出大于头部外接圆的直径空间，深度大于头部厚度，即可保证头部完全沉入或不与周边结构发生干涉；螺纹段的大径、中径、小径均严格遵循UNF螺纹的公差要求，与之配合的内螺纹需要按照3/8-24 UNF的标准攻丝，保证啮合间隙在合理范围内，既不会因为间隙过大导致连接松动，也不会因为间隙过小导致拧入力矩过大、螺纹咬死。

在实际选型过程中，这类细牙六角头紧固件常被用于汽车零部件的周边附件连接、气动液压元件的阀块组装、精密仪器的调节机构锁固等场景，因为这些场景要么存在持续的工作振动，需要螺纹具备更好的防松基础性能，要么需要紧固件在拧紧过程中实现更精准的轴向进给控制，细牙螺纹更小的螺距可以让每一圈拧紧对应的轴向位移更小，方便操作人员控制压紧力。设计这类紧固件的三维模型与工程图时，需要重点关注螺纹牙型的参数准确性，六角头部的对称度公差，以及头部与杆部的同轴度要求，如果同轴度超差，拧紧过程中会出现头部偏摆，导致被连接件受力不均，甚至出现局部应力集中导致的连接件断裂问题。另外螺纹段的收尾部分也需要符合标准要求，不能出现过长的不完整螺纹，否则会导致有效啮合长度不足，降低连接的承载能力。

在铸造模具的配套设计中，这类紧固件也常被用于模具模块的拼接、镶件的固定，因为模具工作过程中会承受反复的开合模冲击，细牙螺纹的自锁特性可以减少紧固件在冲击载荷下松动的概率，降低模具维保的频率。需要注意的是，这类美标细牙螺纹紧固件不能与同公称直径的粗牙螺纹（UNC）互换使用，二者的螺距差异较大，强行拧入会导致内外螺纹同时滑牙，完全丧失连接能力，因此在设计选型和装配作业时，必须明确标识螺纹规格，避免混料导致的装配故障。
