铸造用斜角连接结构零件工程设计

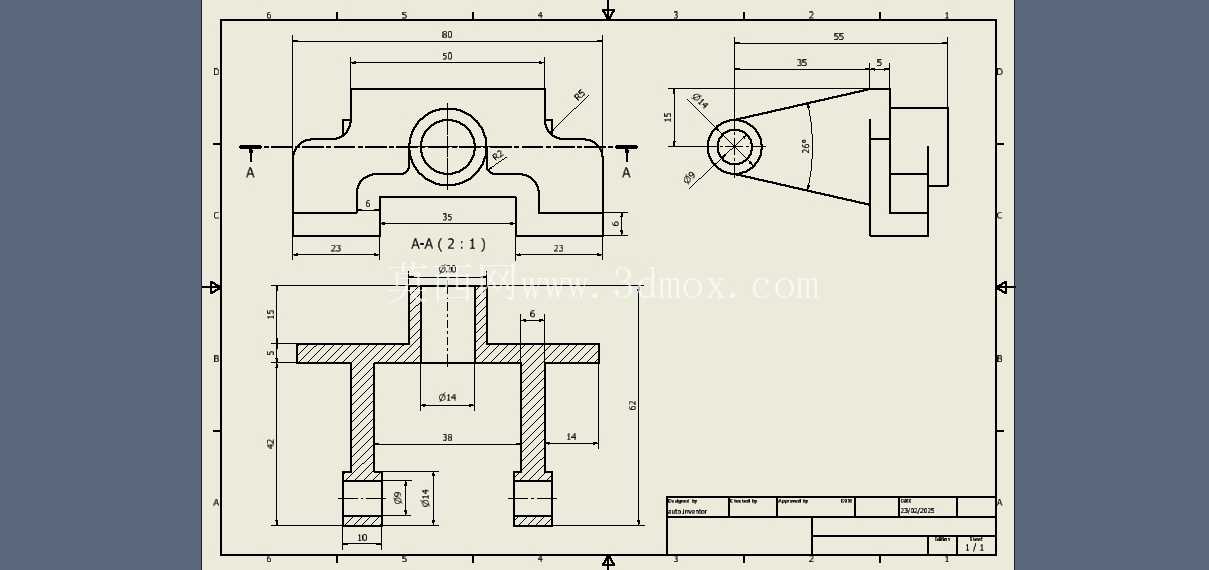

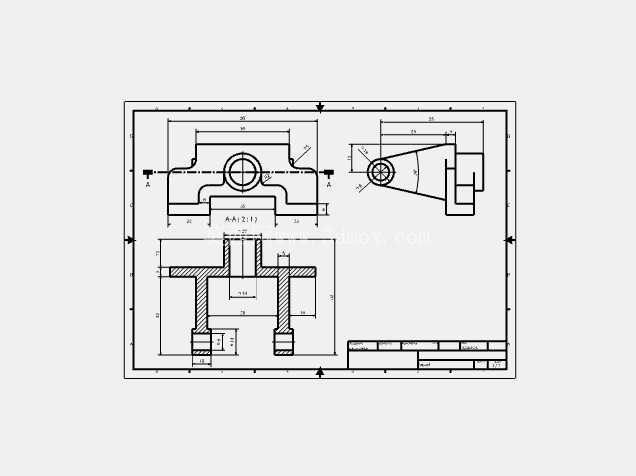

在铸造生产的工装配套与零部件连接场景中，这类带斜角结构的零件是保障铸件成型精度、部件装配顺滑度的关键结构件，日常多见于压铸模具的流道转接、模架定位配合，以及小型通用机械的壳体连接部位，主要作用是消除直角连接带来的应力集中问题，同时让熔融金属充型时的流态更平稳，减少铸件边角的冷隔、夹砂缺陷。从实际加工与装配的角度看，该零件的斜角设计并非单一的角度倒角，而是结合了安装基面的配合公差、连接部位的载荷传递路径做的复合结构：主视图的剖视结构能看到中间带同轴通孔的凸台，两侧延伸的支脚底部做了平行于安装面的定位止口，斜角分布在凸台与支脚的过渡位置、以及侧视方向的锥面连接段，角度控制在常规工艺易实现的区间，既不会因为斜角过大削弱结构的承载截面，也不会因为角度过小起不到应力释放与导向装配的作用。

做三维建模时，首先要锚定安装边界的尺寸基准：底部两个支脚的定位面是整个零件的装配基准，所有形位公差都从这个面出发标注，支脚的中心距、凸台的通孔同轴度、斜角面与基面的角度公差，都要匹配铸造后二次机加工的余量要求，一般铸造毛坯阶段会给斜角面预留1.5-2mm的铣削余量，避免铸造拔模斜度与最终设计斜角出现偏差导致装配干涉。侧视方向的锥段斜角主要承担装配导向功能，当该零件与对应配合件插接时，斜角面能自动修正小范围的装配错位，不需要额外做导向销定位，能减少装配环节的辅助工装使用，提升批量装配的效率。

从功能特性上看，这类斜角结构的零件在压铸模具的渣包转接、抽芯机构的连接滑块上应用极广：斜角面在模具开合模过程中能减少滑动面的剐蹭，降低模具配件的磨损速率，相比直角结构的连接块，带合理斜角过渡的零件使用寿命能提升30%以上，同时因为边角没有尖锐直角，铸造毛坯出模时不会出现粘模拉裂的问题，能降低铸件的废品率。设计时还要注意斜角面的表面粗糙度要求，与配合件接触的斜角面粗糙度要控制在Ra3.2以内，非配合的铸造斜角面保留铸造原始表面即可，不需要额外机加工，能平衡加工成本与使用性能。

尺寸链校核环节，要重点关注斜角起始位置与安装孔位的相对尺寸，避免斜角加工过深导致安装孔的壁厚不足，尤其是中间通孔的壁厚，要满足铸件凝固时的补缩距离要求，防止零件内部出现缩松缺陷影响结构强度。另外斜角的角度选择要匹配实际使用场景的载荷方向：如果是承受轴向压载荷的连接部位，斜角角度偏小，增大接触承载面积；如果是承担滑动导向的部位，斜角角度偏大，减少滑动接触面积降低摩擦阻力。这类零件的建模过程中，斜角特征不能直接用简单的倒角命令生成，要结合剖视结构的截面轮廓做扫掠或者放样特征，保证斜角面与相邻圆柱面、平面的过渡顺滑，没有折线棱角，避免后续生成工程图时出现轮廓线断裂，或者数控加工时出现刀路跳刀的问题。在实际生产验证阶段，这类斜角结构的零件还要做装配干涉检查，模拟全行程的滑动或者装配过程，确认斜角面在整个运动区间内都不会与相邻部件发生剐蹭，同时要校核斜角部位的应力分布，确保在最大工作载荷下，斜角过渡位置的应力值低于材料的许用应力，不会出现疲劳断裂的问题。
