竞赛用带运输机构双轮自平衡移动装置

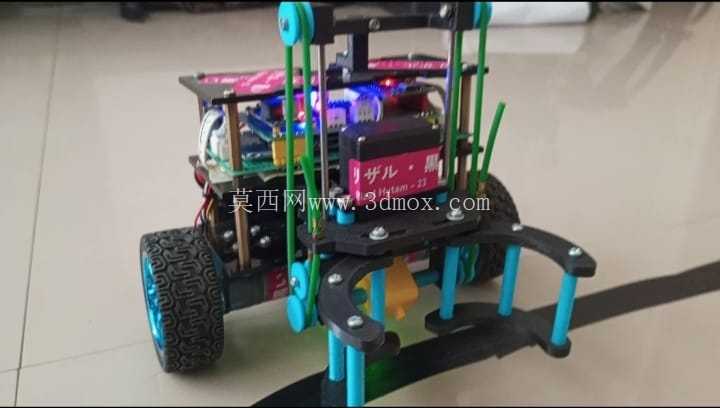

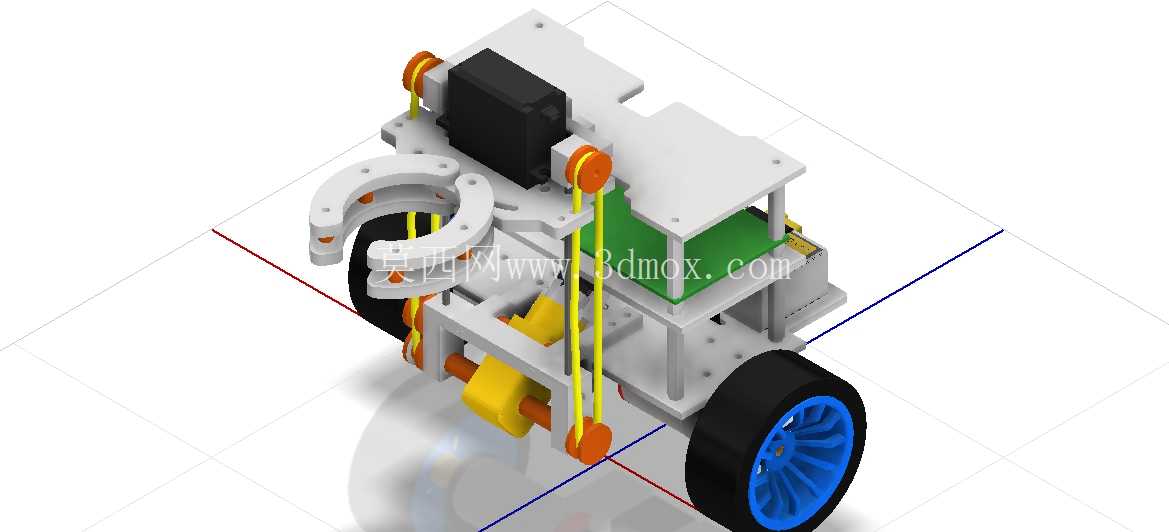

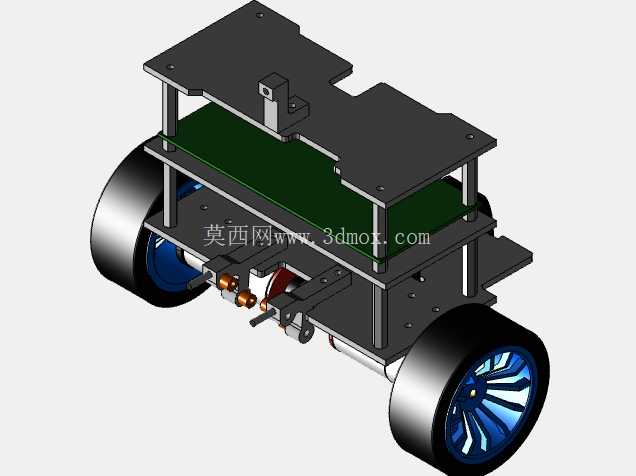

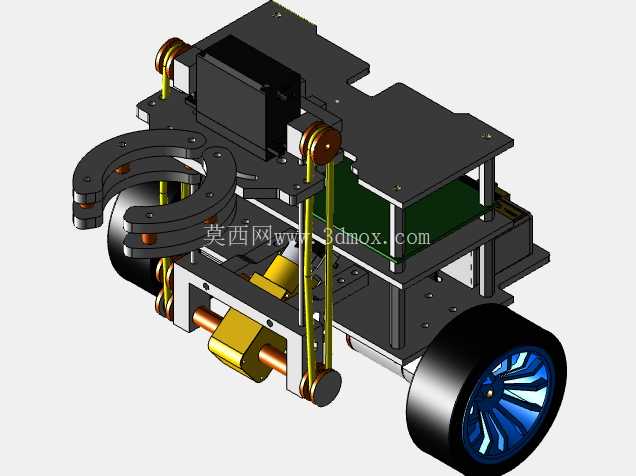

这款双轮自平衡移动装置的设计初衷，是面向工程类竞技赛事的特定任务需求，解决赛事场景中需要在狭窄赛道完成小型物料转运、定点投放的实际问题。不同于常规民用平衡车的载人设计，该装置所有结构都围绕轻量化载物、动态平衡响应速度、狭小空间通行能力三个核心指标做优化，整体采用层叠式框架布局，底层预留动力轮组安装空间，中层布置控制电路与姿态传感器的安装位，上层直接集成物料运输夹持机构，最大化压缩垂直方向的冗余空间，让整机重心尽可能落在轮轴中心的垂直平面内，降低平衡控制算法的动态调整负载。

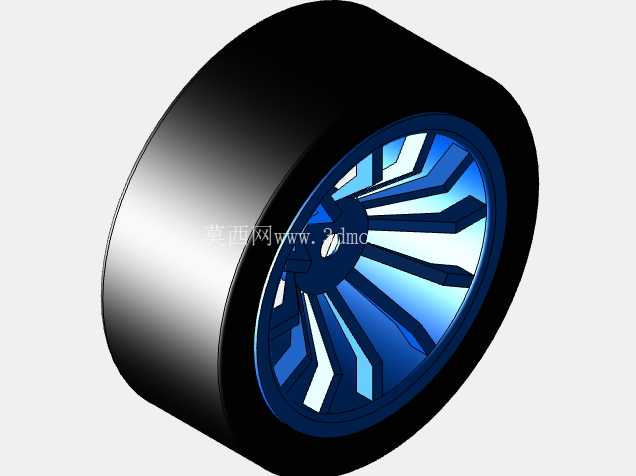

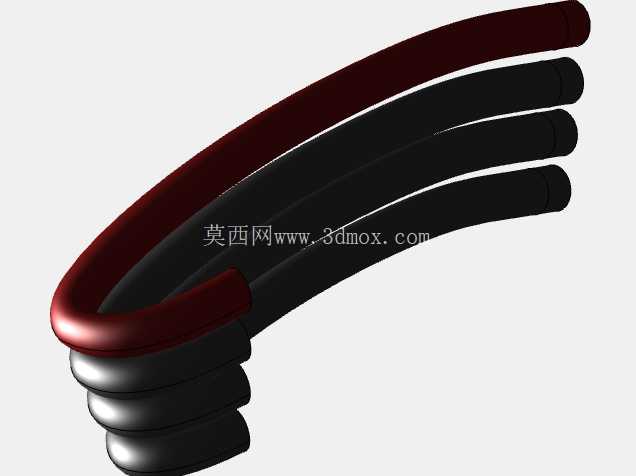

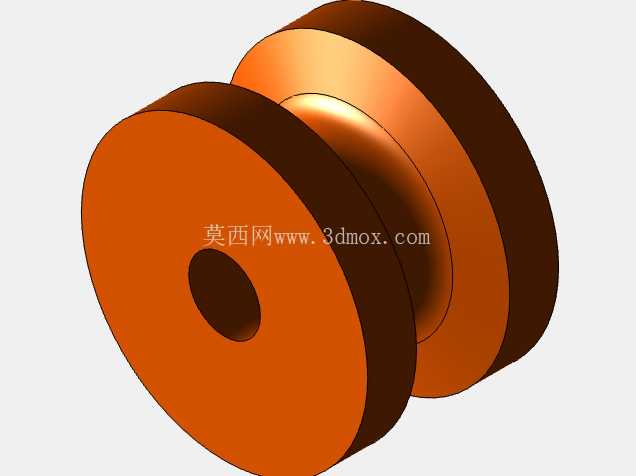

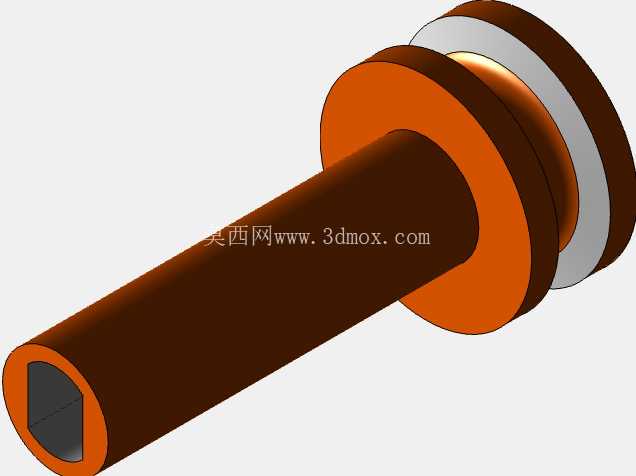

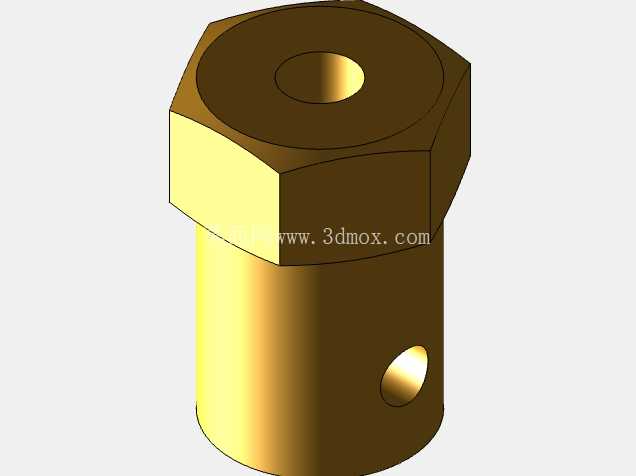

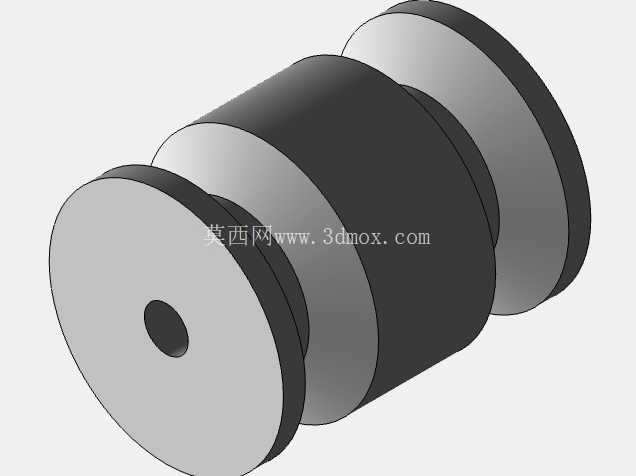

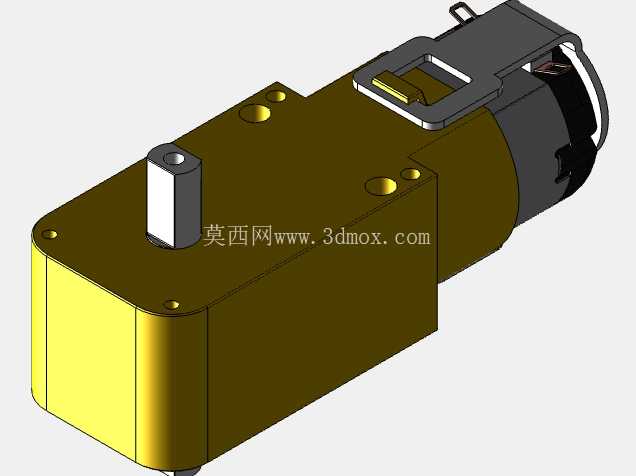

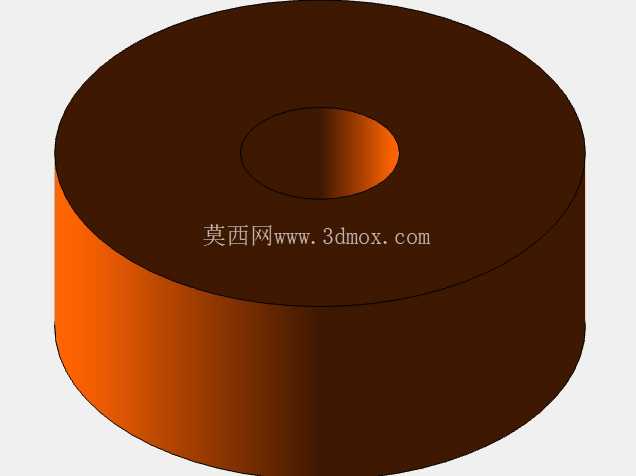

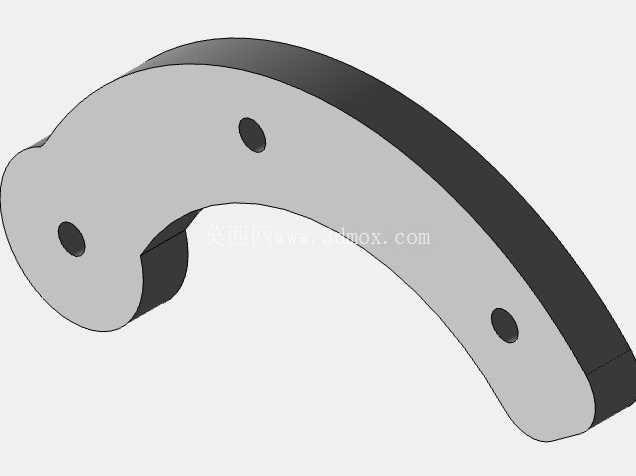

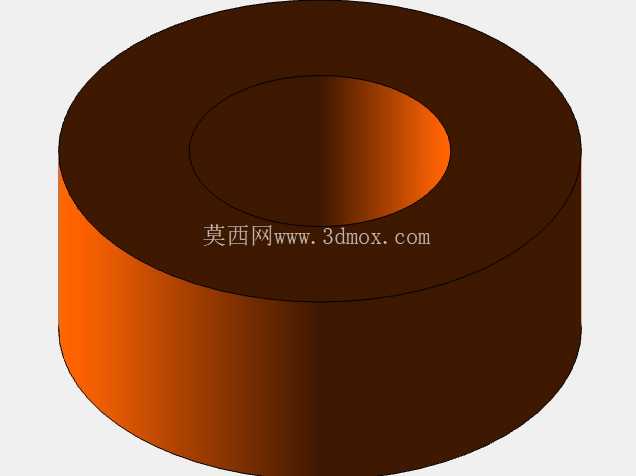

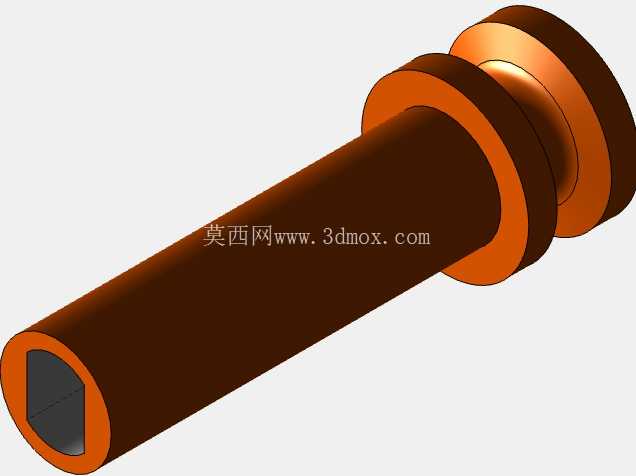

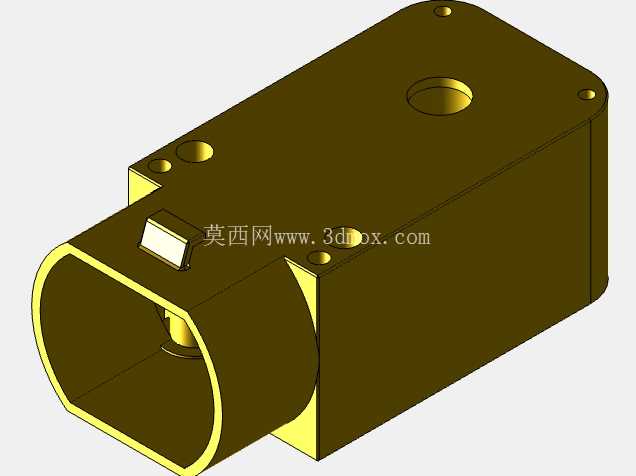

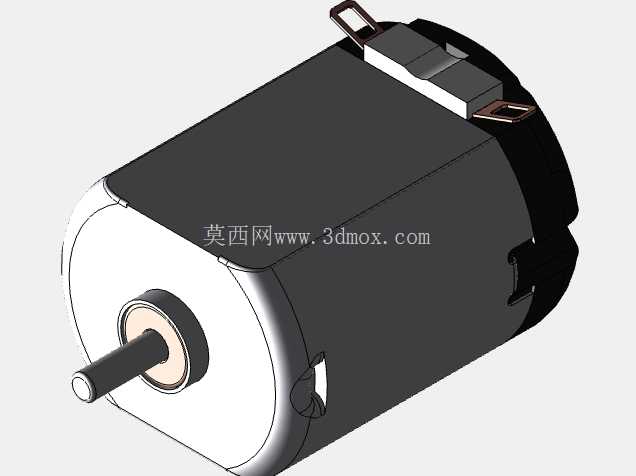

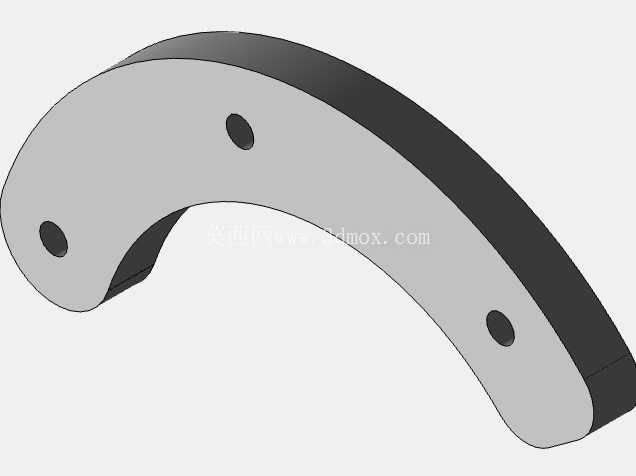

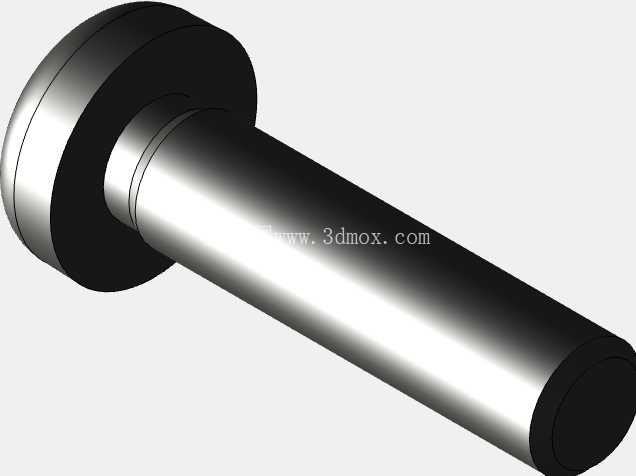

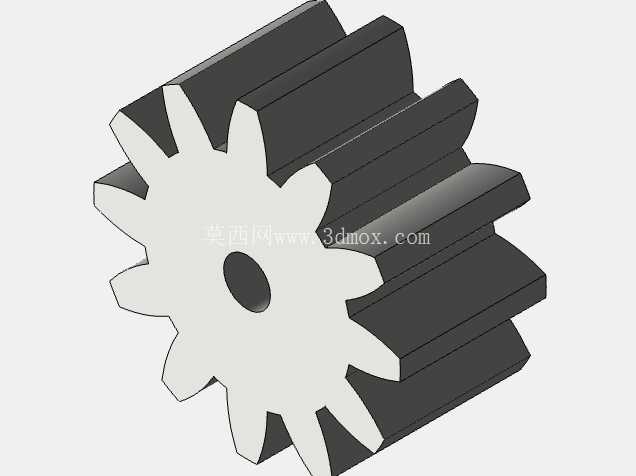

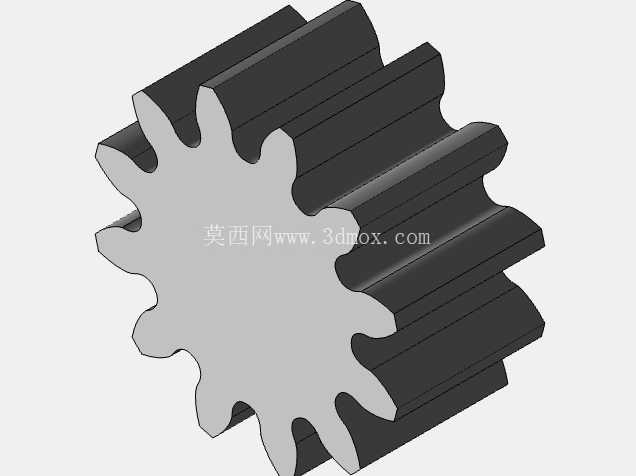

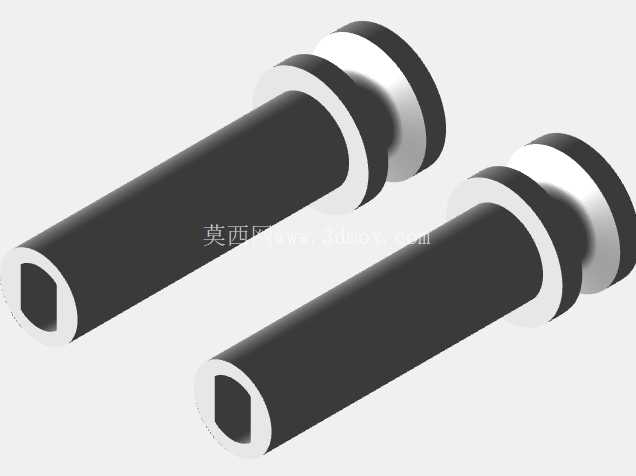

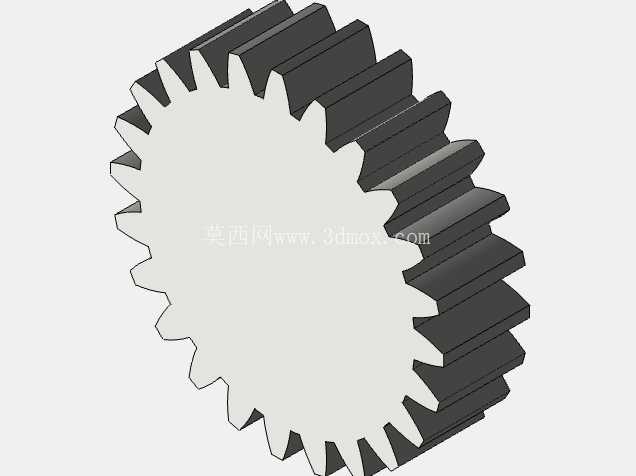

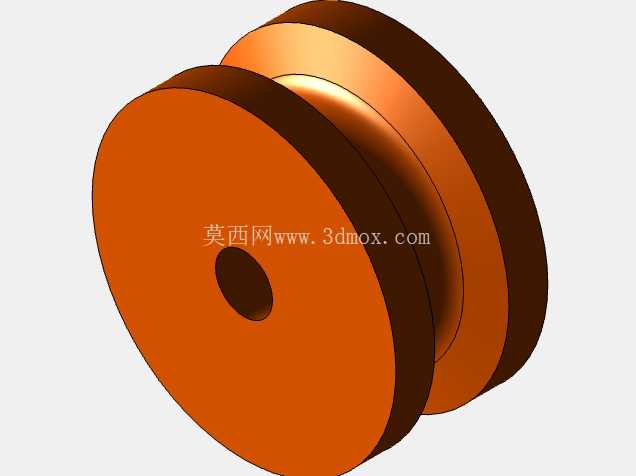

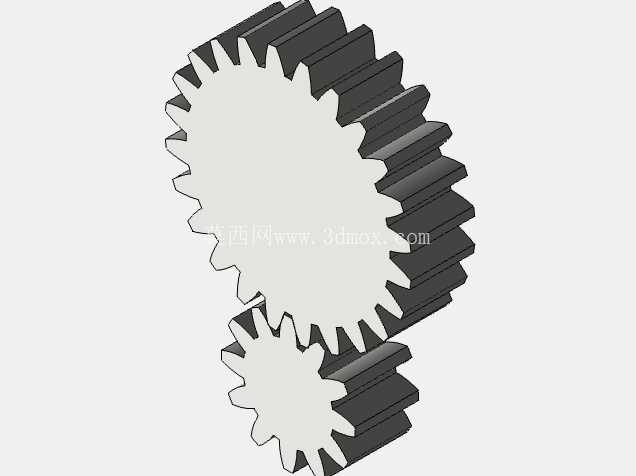

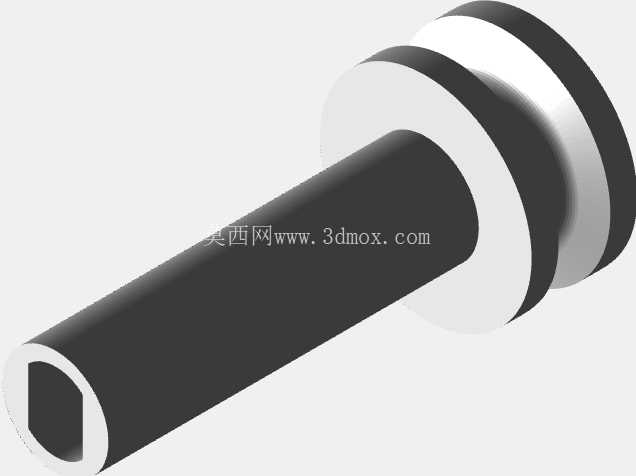

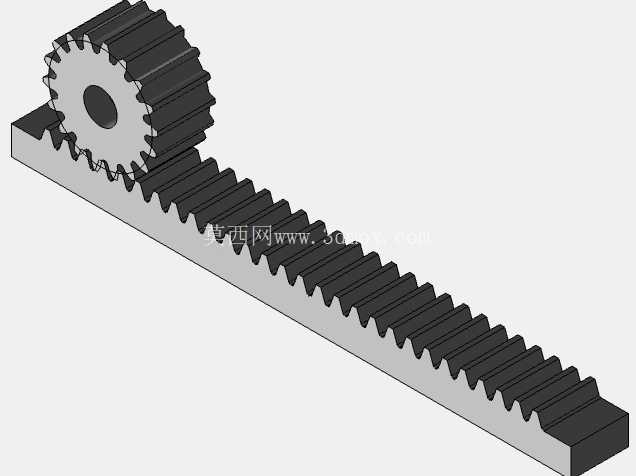

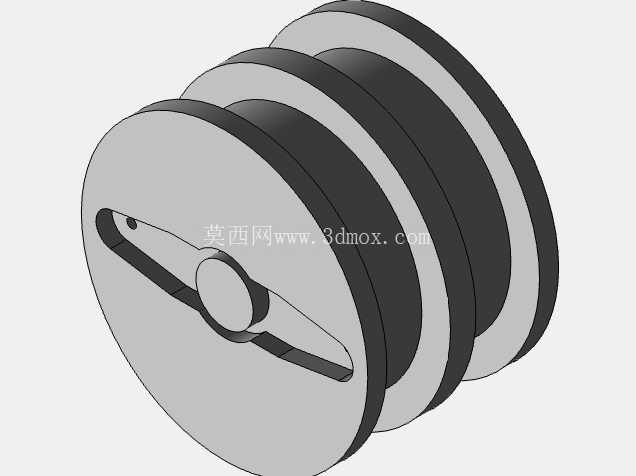

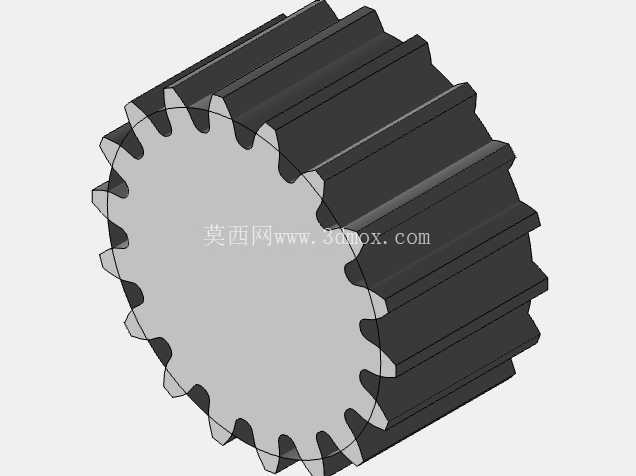

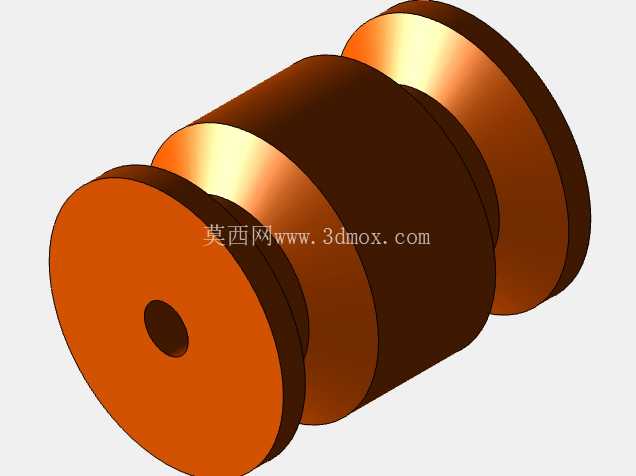

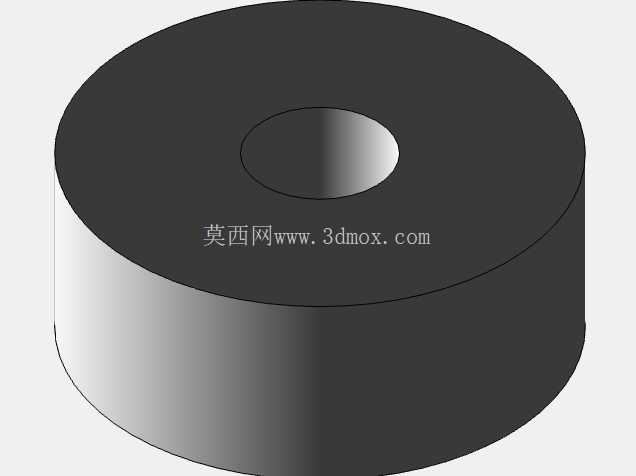

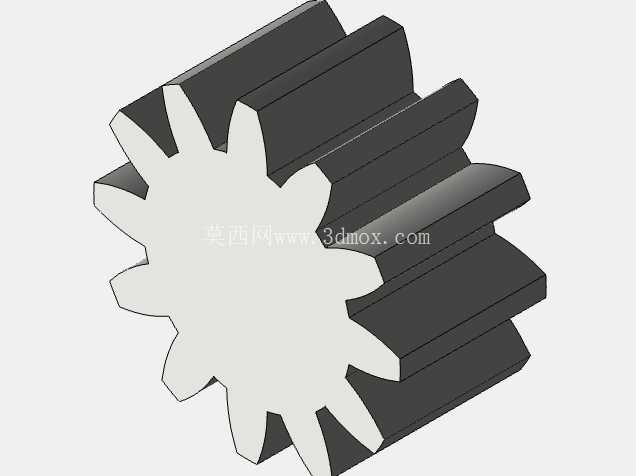

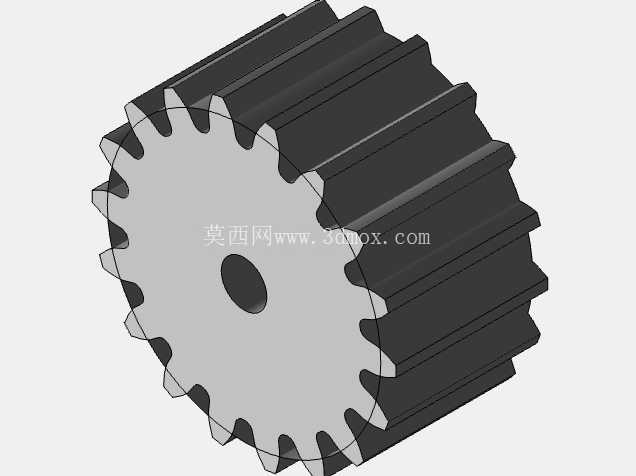

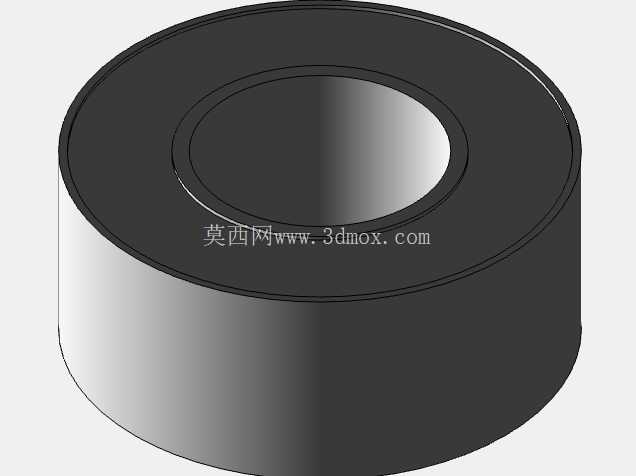

从实际应用场景来看，这类装置主要适配室内平整硬质地面的赛事场地，可完成规定重量范围内的块状、轴类小型工件的点对点转运，配合前端的弧形夹持运输机构，能够在不额外加装升降模组的前提下，完成物料的托举、限位、定点释放动作，夹持机构采用双侧弧形卡爪配合导向光轴的结构，卡爪内侧预留柔性缓冲垫安装槽，避免转运过程中刮伤工件表面，导向光轴采用黄铜衬套做滑动支撑，相比直线轴承重量更轻，且在赛事常见的粉尘环境下不易出现卡滞问题，驱动部分采用直流减速电机直连轮组的传动方案，省去同步带、齿轮组等中间传动环节，减少传动间隙带来的平衡控制误差，轮组选用大宽度橡胶胎面轮毂，提升地面接触面积，在光滑的赛事PVC赛道上也能保证足够的抓地力，避免急加速、急转向时出现打滑失稳。

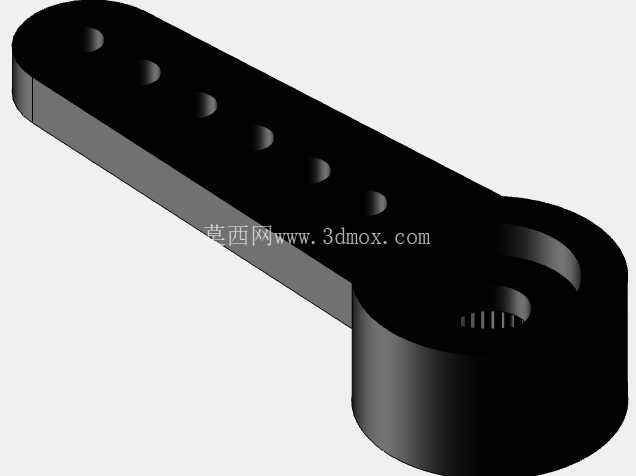

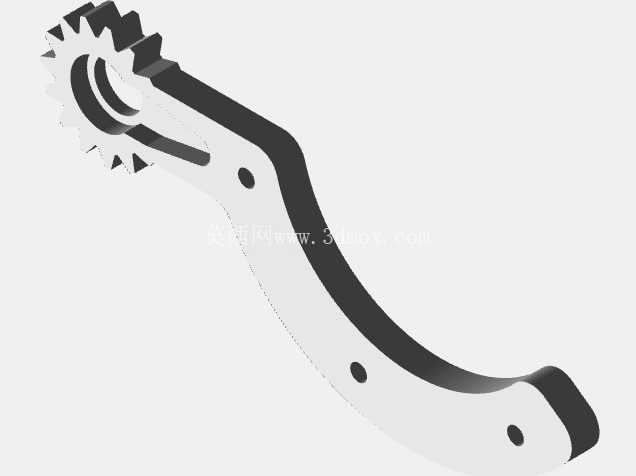

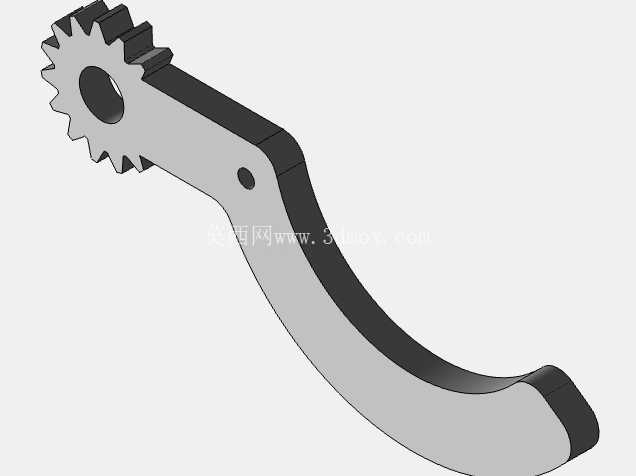

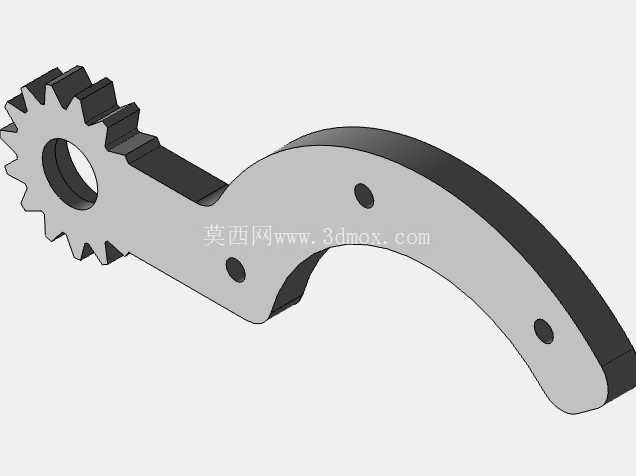

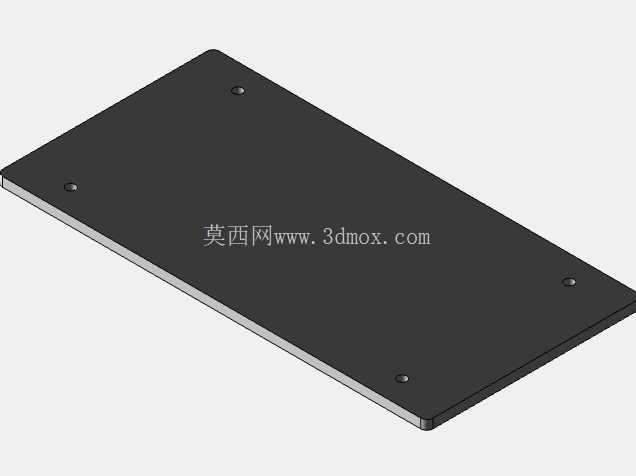

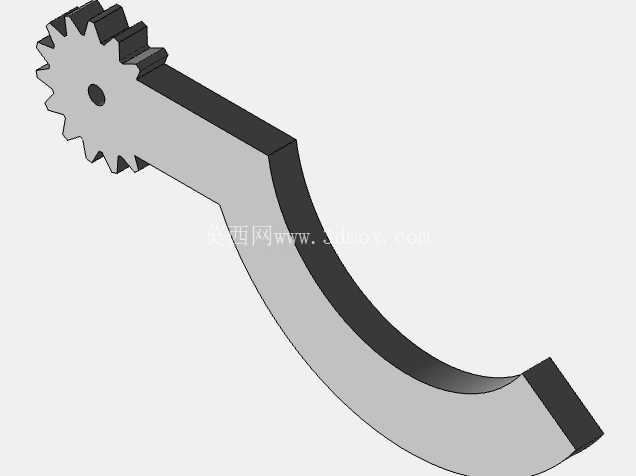

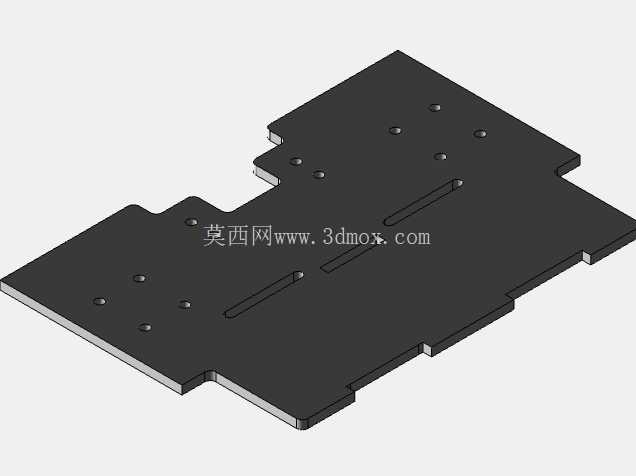

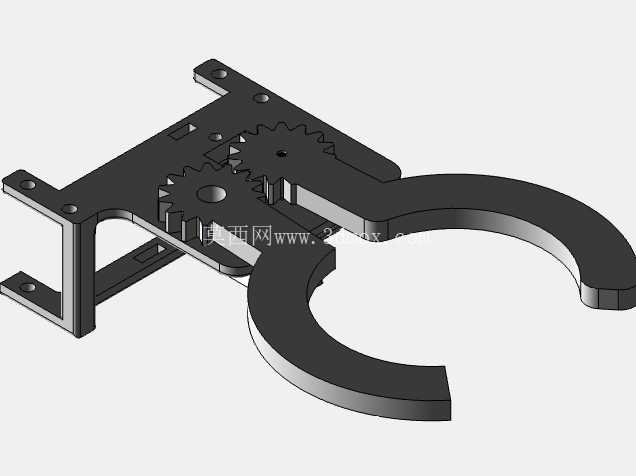

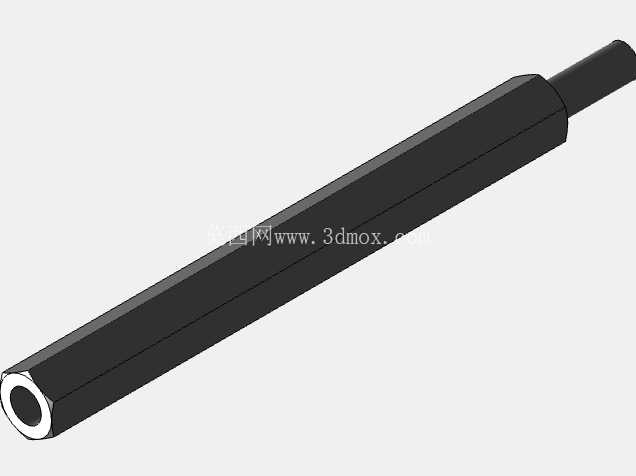

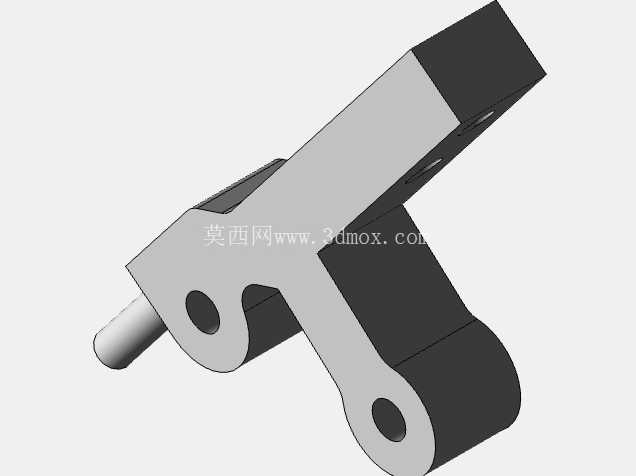

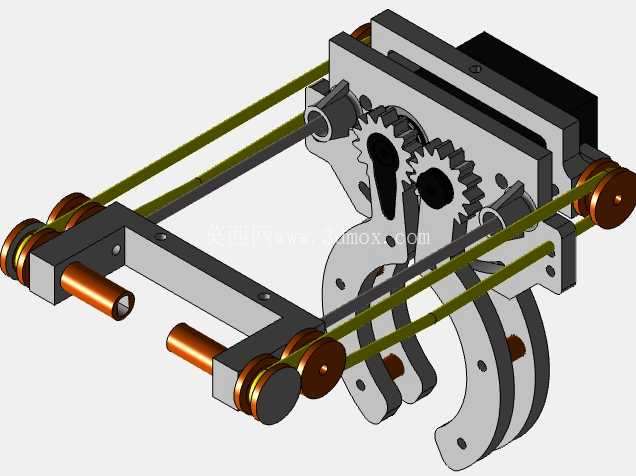

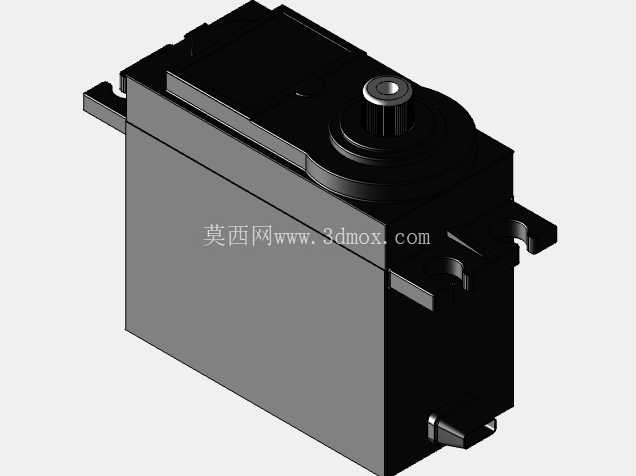

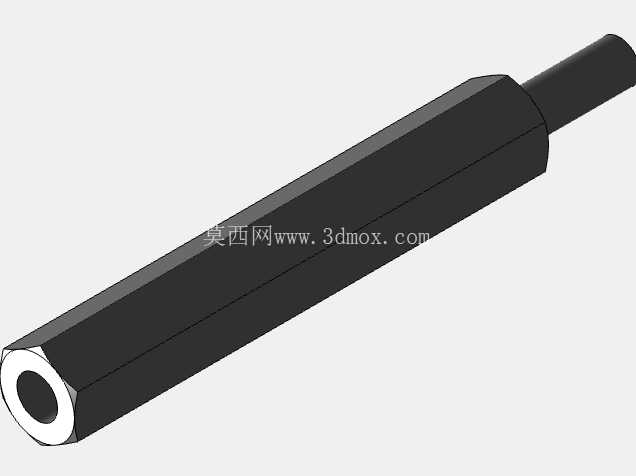

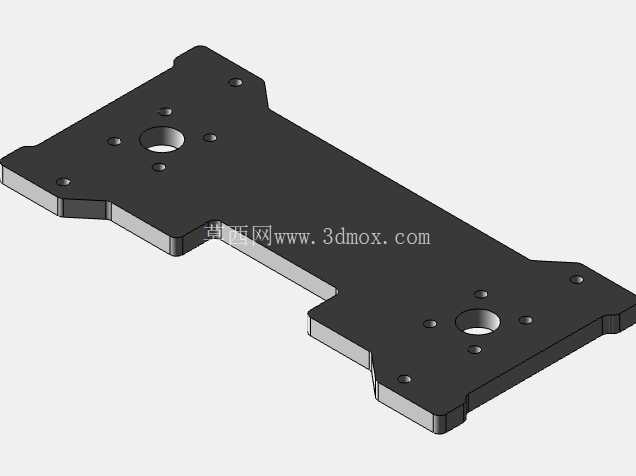

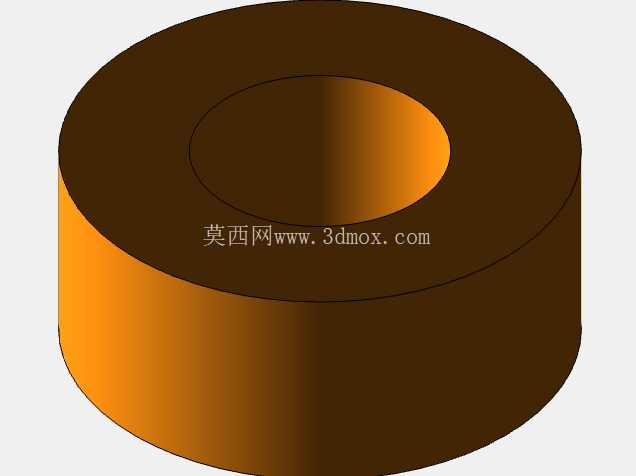

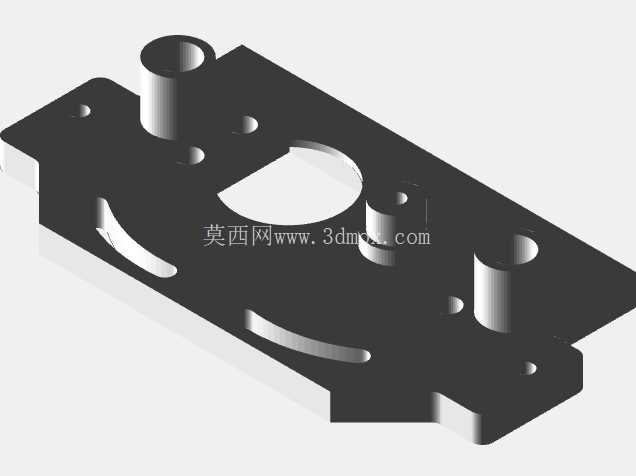

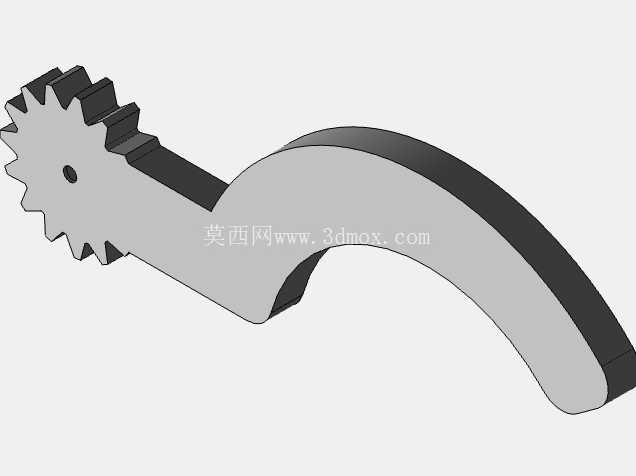

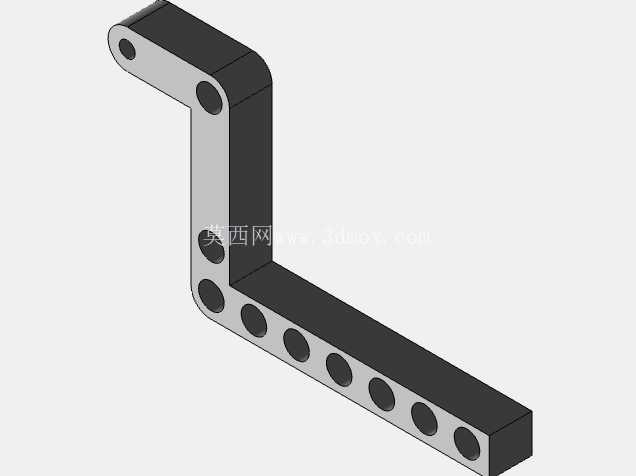

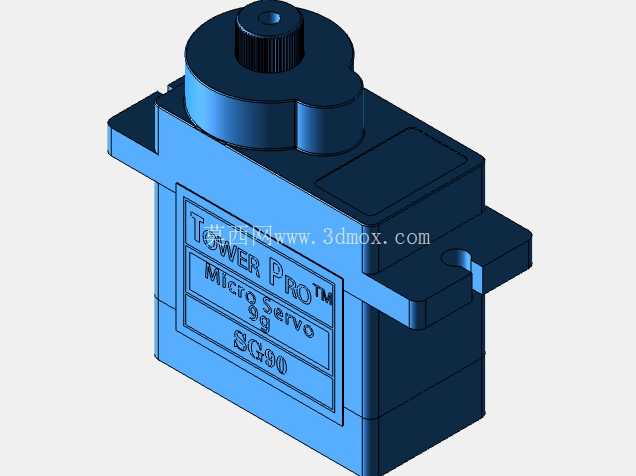

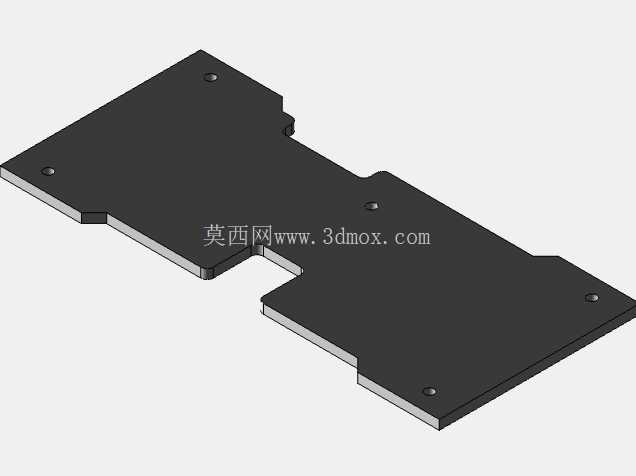

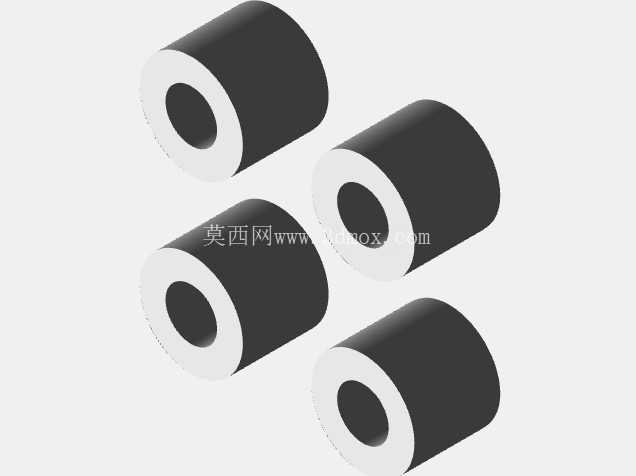

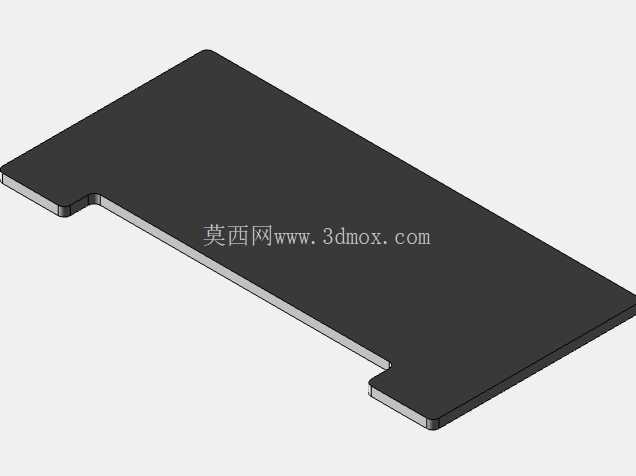

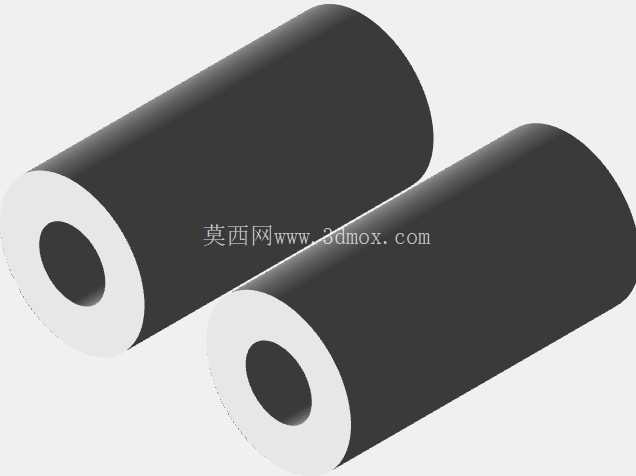

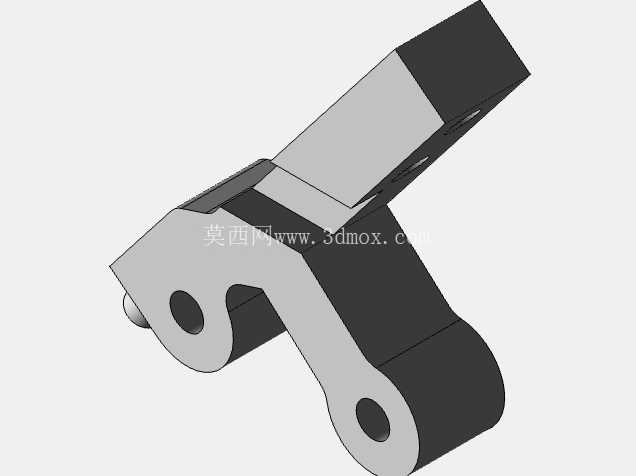

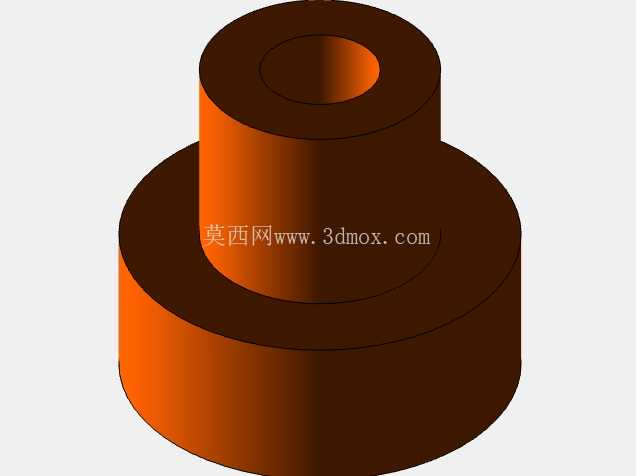

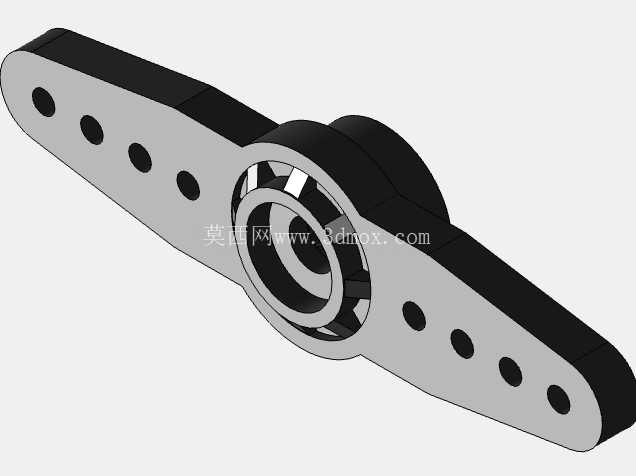

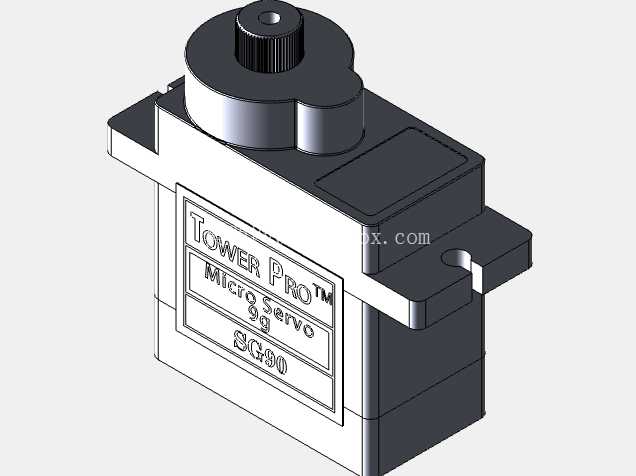

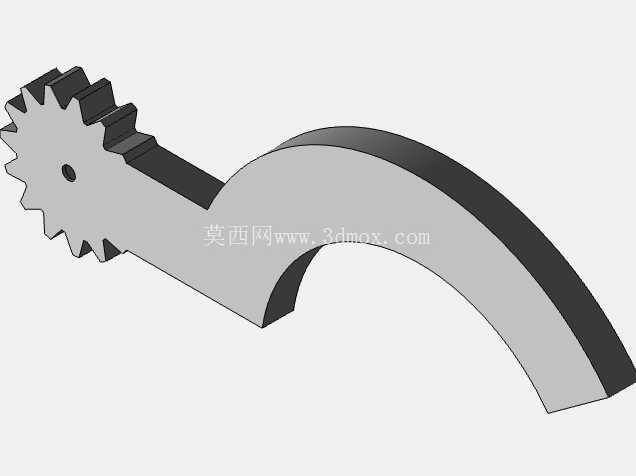

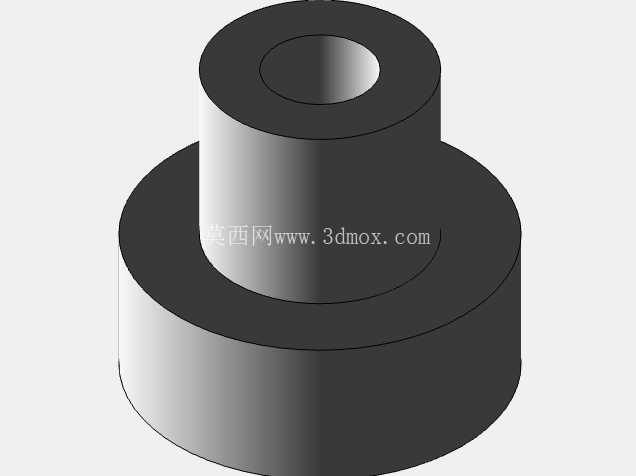

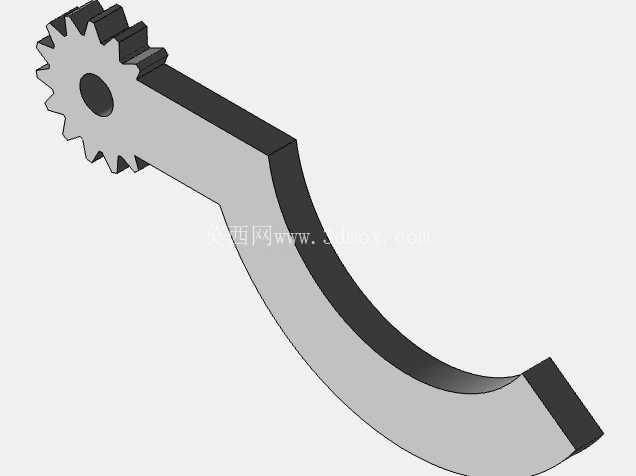

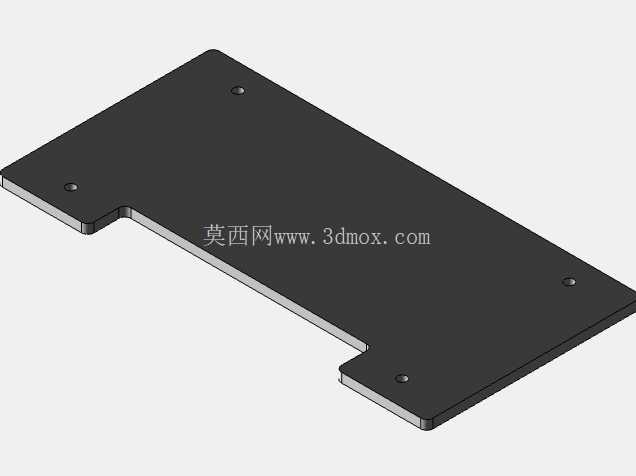

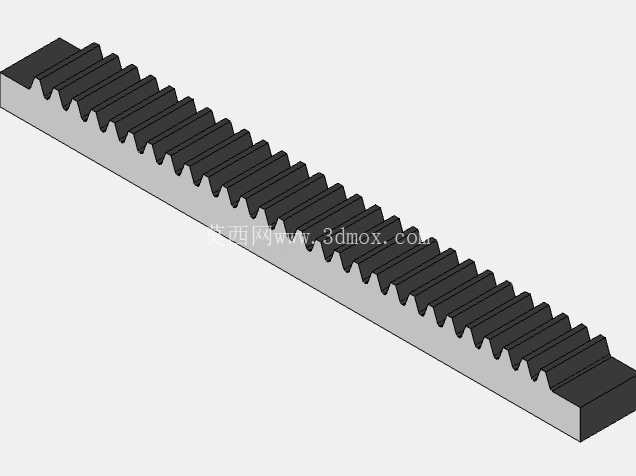

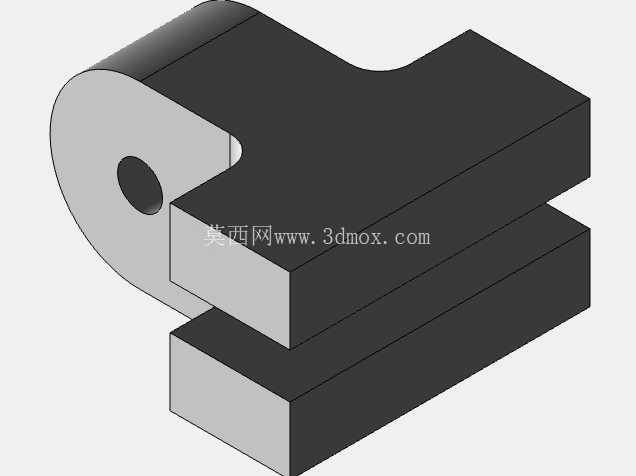

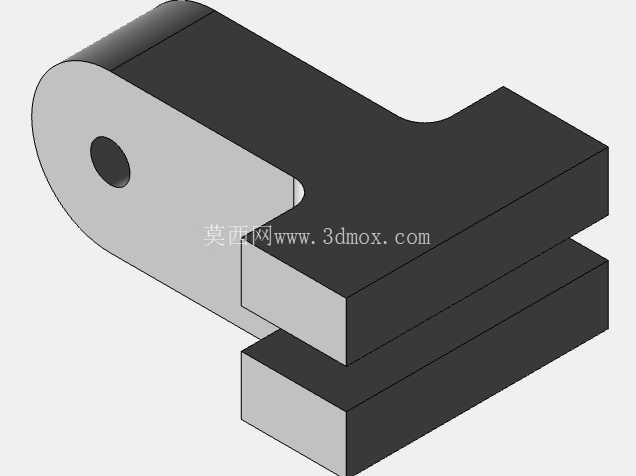

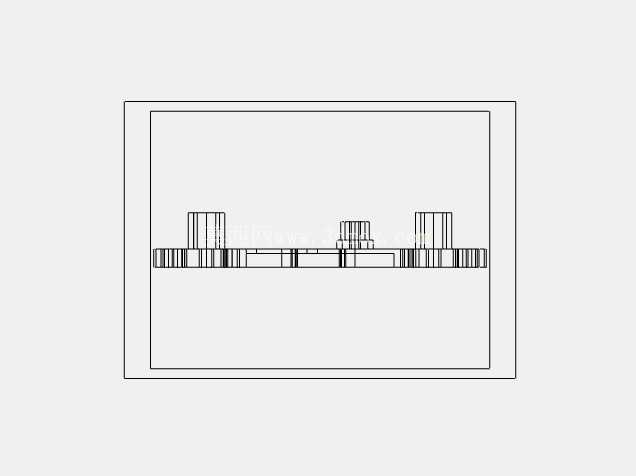

设计过程中首先对整机的安装边界做了严格约束，整机宽度控制在两轮外侧间距以内，长度方向不超出轮轴前后各120mm范围，确保在赛事常见的300mm宽度狭窄通道内可以完成原地转向动作，不会出现结构剐蹭赛道边界的问题。层叠框架采用铝合金板材做主体支撑，连接部位采用铜柱隔离固定，既保证框架的结构刚度，避免高速移动时出现结构共振影响姿态传感器数据精度，又能严格控制整机自重，让有限的电池容量可以支撑更长的任务运行时间。运输机构的驱动采用小型舵机直连曲柄滑块结构，通过对称布置的连杆带动双侧卡爪同步开合，开合行程覆盖常见赛事任务中20-80mm直径的物料尺寸，卡爪开合位置设置机械限位块，避免舵机过转损坏结构件。

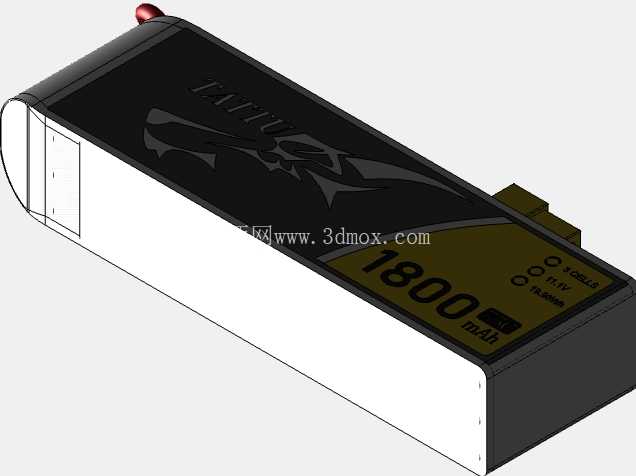

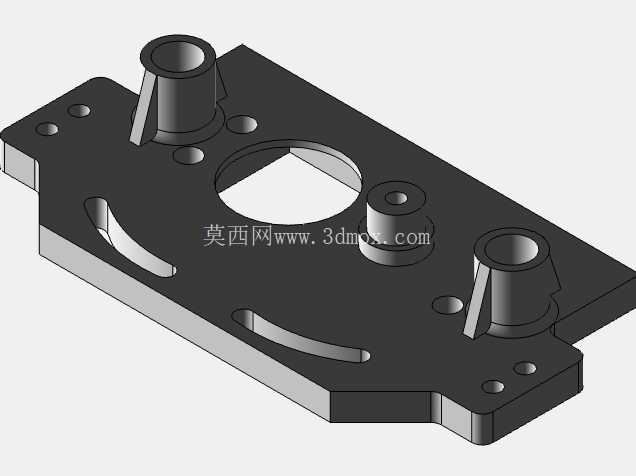

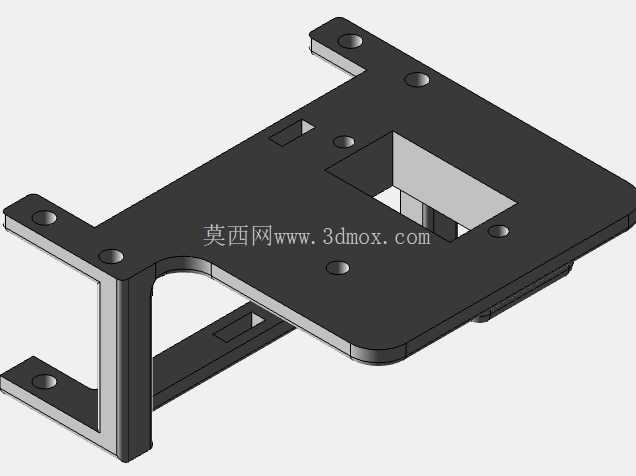

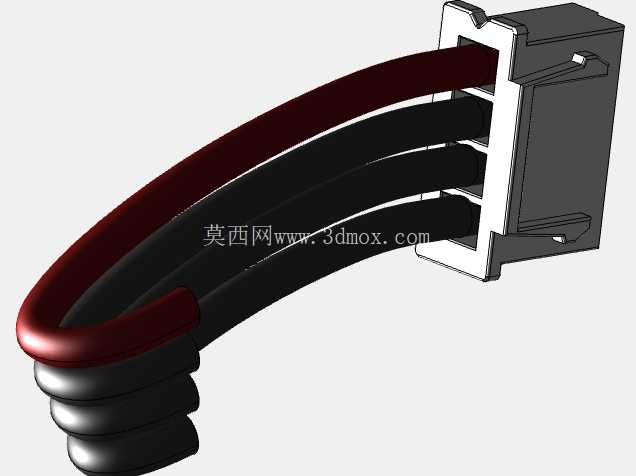

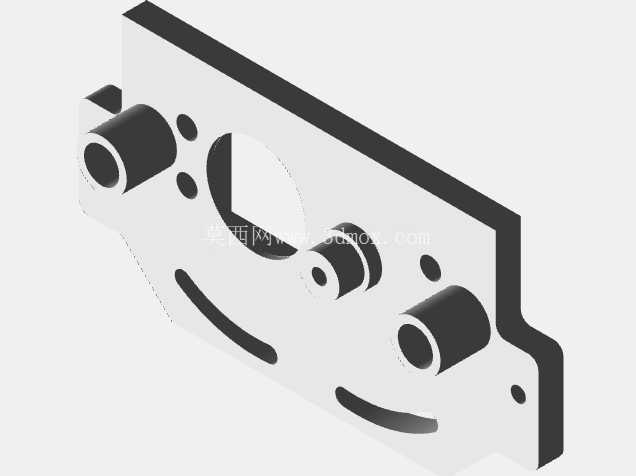

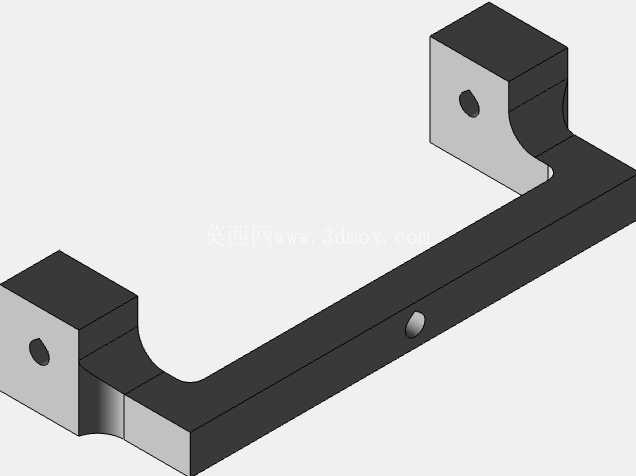

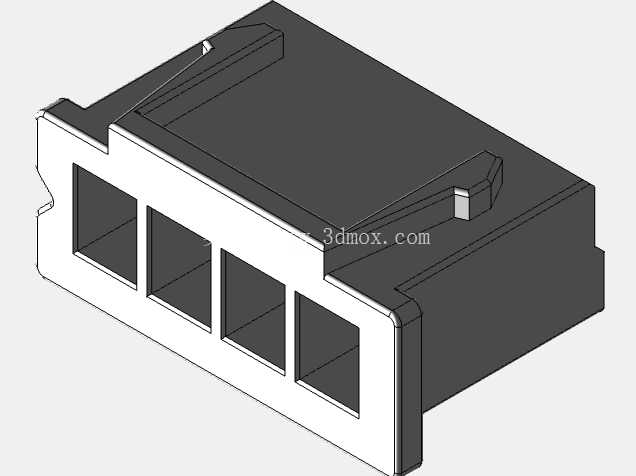

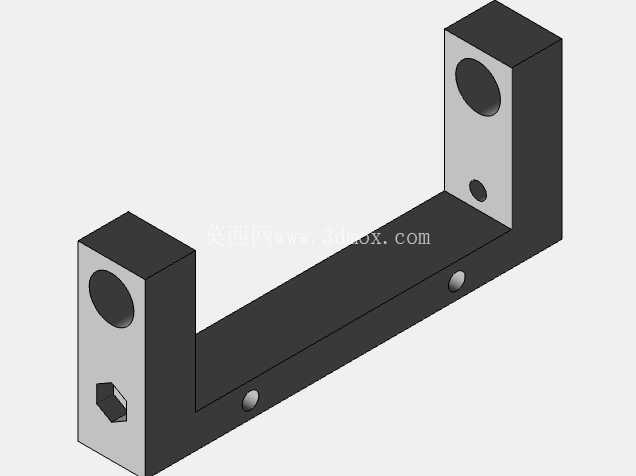

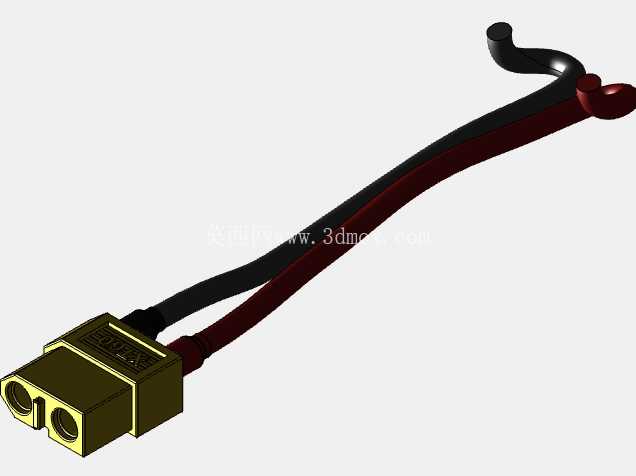

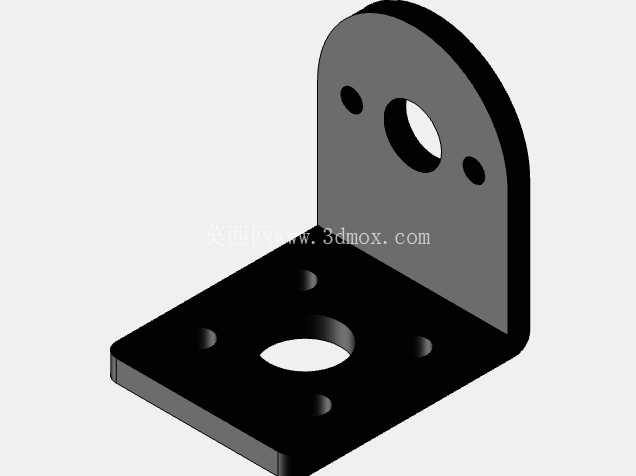

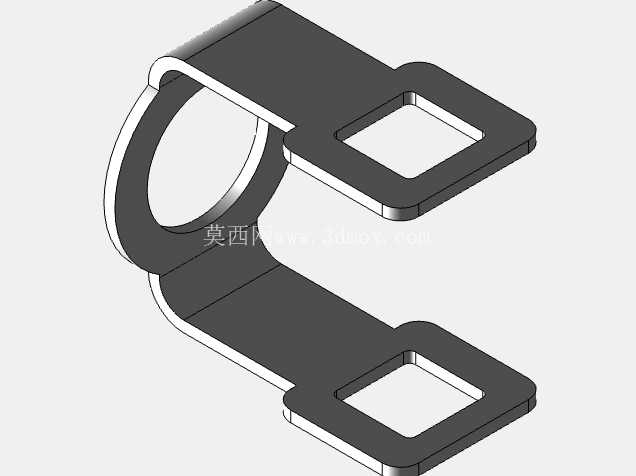

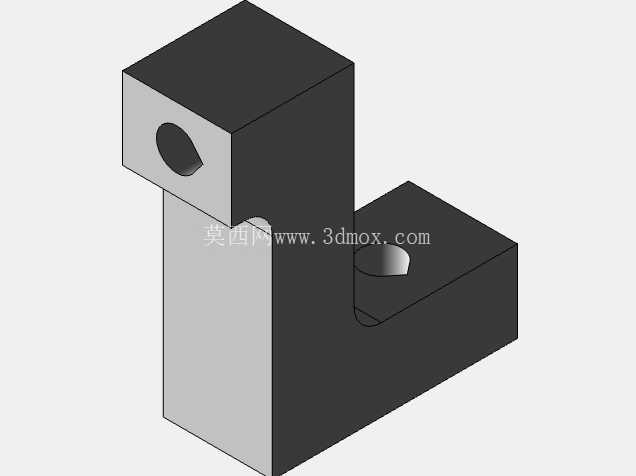

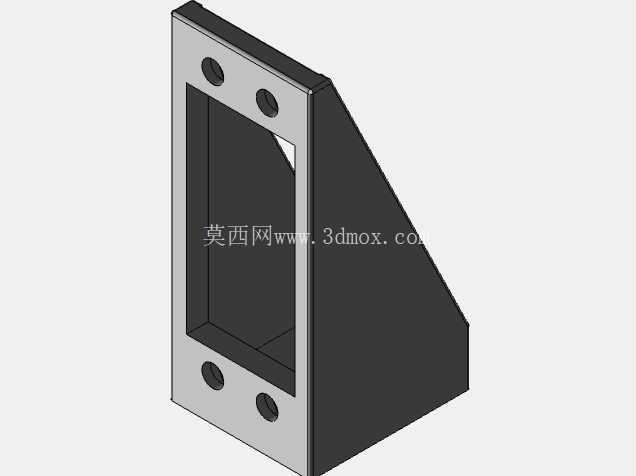

电路安装层预留了通用的控制板、电池、驱动模块的安装孔位，兼容主流的开源控制硬件，不需要额外打孔改装就可以完成电气部件的固定，姿态传感器的安装位置特意设置在整机重心高度的中心平面，减少机械振动带来的测量噪声，电池安装位设计在框架最底层，进一步压低整机重心，提升动态平衡的稳定性。轮组的安装座采用可调式张紧结构，可根据实际装配的电机尺寸微调轮轴的同轴度，避免两轮不同轴带来的走偏问题，所有外露的传动杆件都做了圆角处理，防止运行过程中剐蹭场地周边设施或者缠绕异物。

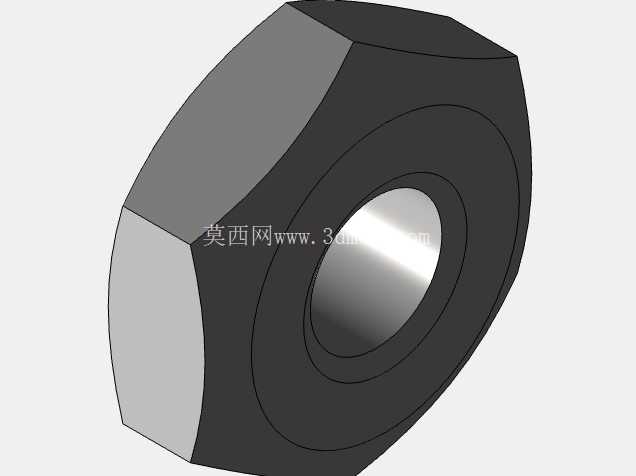

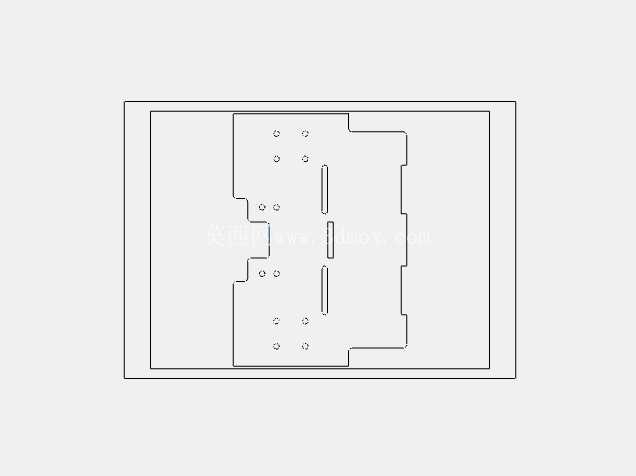

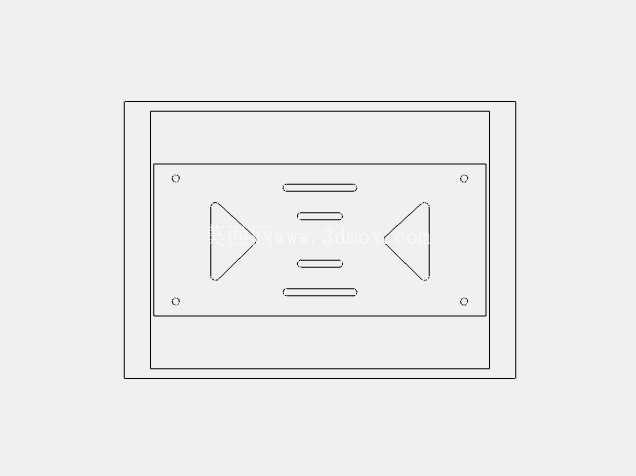

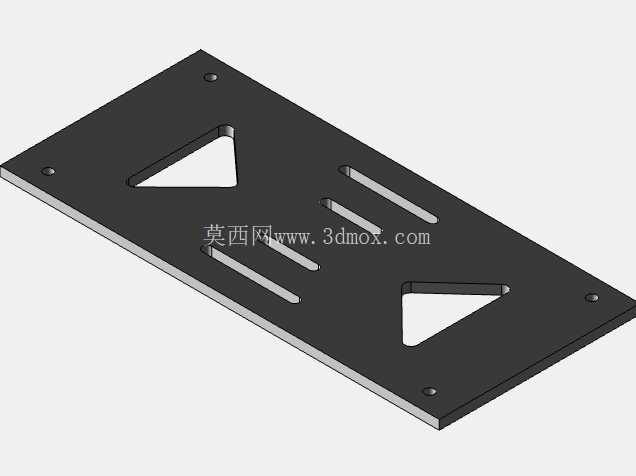

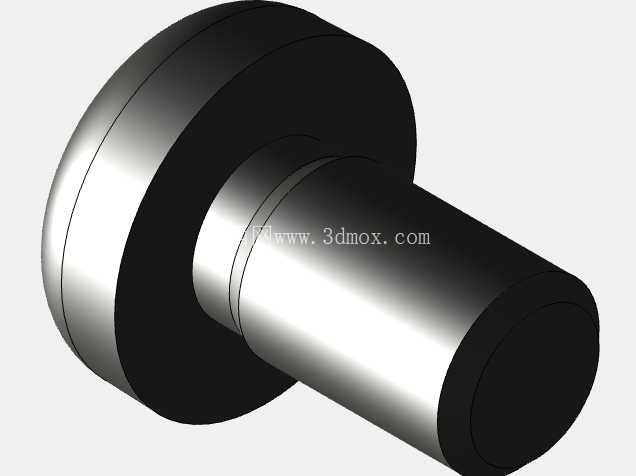

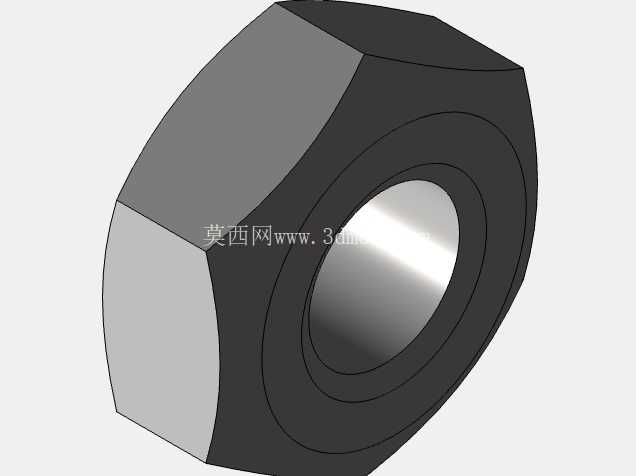

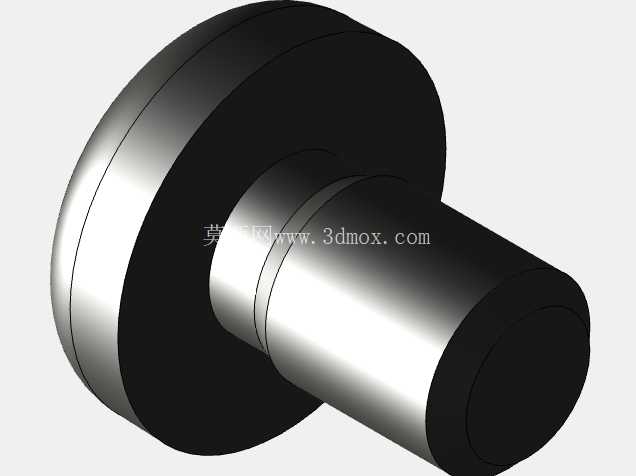

从结构细节来看，该装置没有冗余的装饰性结构，每一处板材的开孔都兼顾减重与走线功能，电气线路可以通过层间的空隙直接排布，不需要额外设计走线槽，装配流程上采用模块化设计，动力轮组、夹持运输机构、电路框架三个部分可以独立拆分装配，单独调试完成后再进行总装，大幅降低装配调试的难度，也方便赛事现场出现故障时快速更换损坏部件。夹持机构的托举面做了防滑纹理设计，转运过程中即使加减速动作比较剧烈，物料也不会出现滑移掉落的问题，整机的所有连接紧固件都采用防松设计，避免长时间运行后紧固件松动带来的结构异响、精度下降问题。
