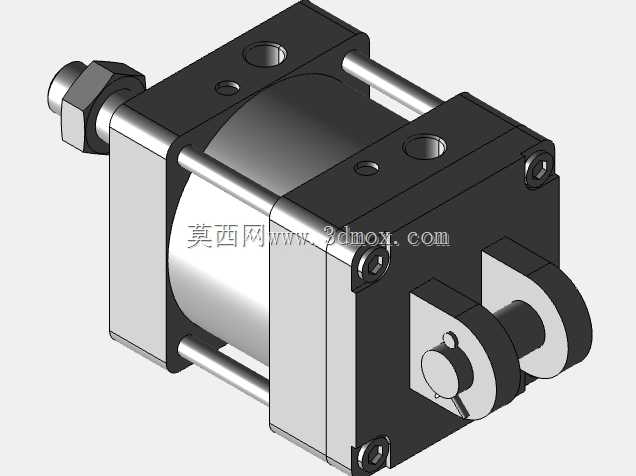

带尾座铰接安装的紧凑型标准气缸结构

　　在自动化产线的气动执行环节，这类带尾座铰接结构的紧凑型气缸，是工位推拉、夹具压紧、挡料定位场景里的常用执行件，和普通脚架安装的气缸不同，尾端的双耳环铰接结构允许缸体在安装平面内做小角度摆动，刚好适配那些执行端存在随动轨迹偏移的工位，比如翻转料道的侧推、圆弧轨迹夹具的压紧动作，不会因为刚性连接出现杆端别劲、密封件偏磨的问题。从结构设计来看，这款气缸采用了拉杆式缸体组装逻辑，四根平行拉杆贯穿前后端盖，把挤压成型的铝合金缸筒牢牢夹持在两端盖之间，相比螺纹旋合端盖的气缸，拉杆结构的缸筒内壁圆度一致性更好，活塞运行时的同轴度更容易保证，长期运行的内泄漏量能控制在更低水平。

　　前端盖集成了活塞杆导向套与防尘密封结构，导向套采用铜基含油材质，不需要额外加注润滑脂就能承受活塞杆的径向载荷，防尘圈的唇边贴合活塞杆表面，能阻挡车间环境里的金属切屑、粉尘进入缸筒内部，避免活塞密封被颗粒物划伤。活塞杆伸出端采用了标准外螺纹搭配锁紧螺母的连接形式，用户可以根据实际安装需求搭配Y型接头、浮动接头或者I型接头，不需要额外加工杆端结构，缩短现场改造成本。尾端的铰接耳环采用了一体铣削成型的结构，和后端盖之间通过定位销与螺栓刚性连接，耳环内孔预留了标准轴套安装位，安装时配套对应的铰接销轴就能完成缸体尾端的固定，铰接副的间隙控制在0.02mm以内，既保证摆动灵活性，又不会因为间隙过大出现执行端的位置窜动。

　　缸体上下端面加工了两个内螺纹安装孔，在不需要铰接摆动的固定工位，也可以直接通过这两个孔把气缸刚性固定在安装基板上，实现一款缸体适配两种安装场景，减少备件库存种类。从安装边界来看，这款气缸的整体宽度控制在同缸径气缸的紧凑区间内，缸体两侧没有突出的安装凸台，在排布密集的气动工位里，相邻气缸之间的预留间隙可以压缩到5mm以内，节省安装空间。活塞杆的伸出长度可以根据实际行程需求做系列化调整，缸筒的壁厚经过强度校核，在1MPa的额定工作压力下不会出现鼓胀变形，端盖与缸筒之间的静密封采用O型圈端面密封结构，相比径向密封，端面密封的装配公差要求更低，组装时不需要专门的工装就能保证密封可靠性，后期维护更换密封件也更便捷。活塞部分采用了双向密封结构，活塞两侧的密封圈唇边分别对应两个进气腔，进气时唇边在气压作用下贴紧缸筒内壁，压力越高密封效果越好，活塞中间的导向环采用耐磨PTFE材质，避免活塞金属部分直接和缸筒内壁接触，减少运行时的摩擦阻力与异响。气缸的进出气口布置在前端盖的侧面，接口采用标准G1/8内螺纹，和常规气动管路的快插接头直接适配，气口位置避开了尾端铰接的摆动范围，接气管后不会因为缸体摆动出现气管弯折、气路堵塞的问题。

　　在实际选型应用中，这类气缸需要搭配对应的铰接座使用，安装时要保证活塞杆的运动轨迹和负载的运动方向在同一平面内，避免铰接副承受额外的侧向扭矩，日常维护只需要定期检查活塞杆表面是否有划伤、铰接销轴的润滑状态即可，正常工况下的运行寿命能达到3000公里以上的行程，完全满足一般自动化产线3-5年的使用需求。相比薄型气缸，这款拉杆式气缸的缓冲结构可以做的更长，活塞运行到行程末端时，端盖上的缓冲柱塞会提前封闭排气通道，形成气垫缓冲，减少活塞撞击端盖的噪音与振动，在高速往复运动的工位上优势更明显，不会因为末端冲击导致工件移位或者紧固件松动。
