钣金材质电气控制箱体结构设计

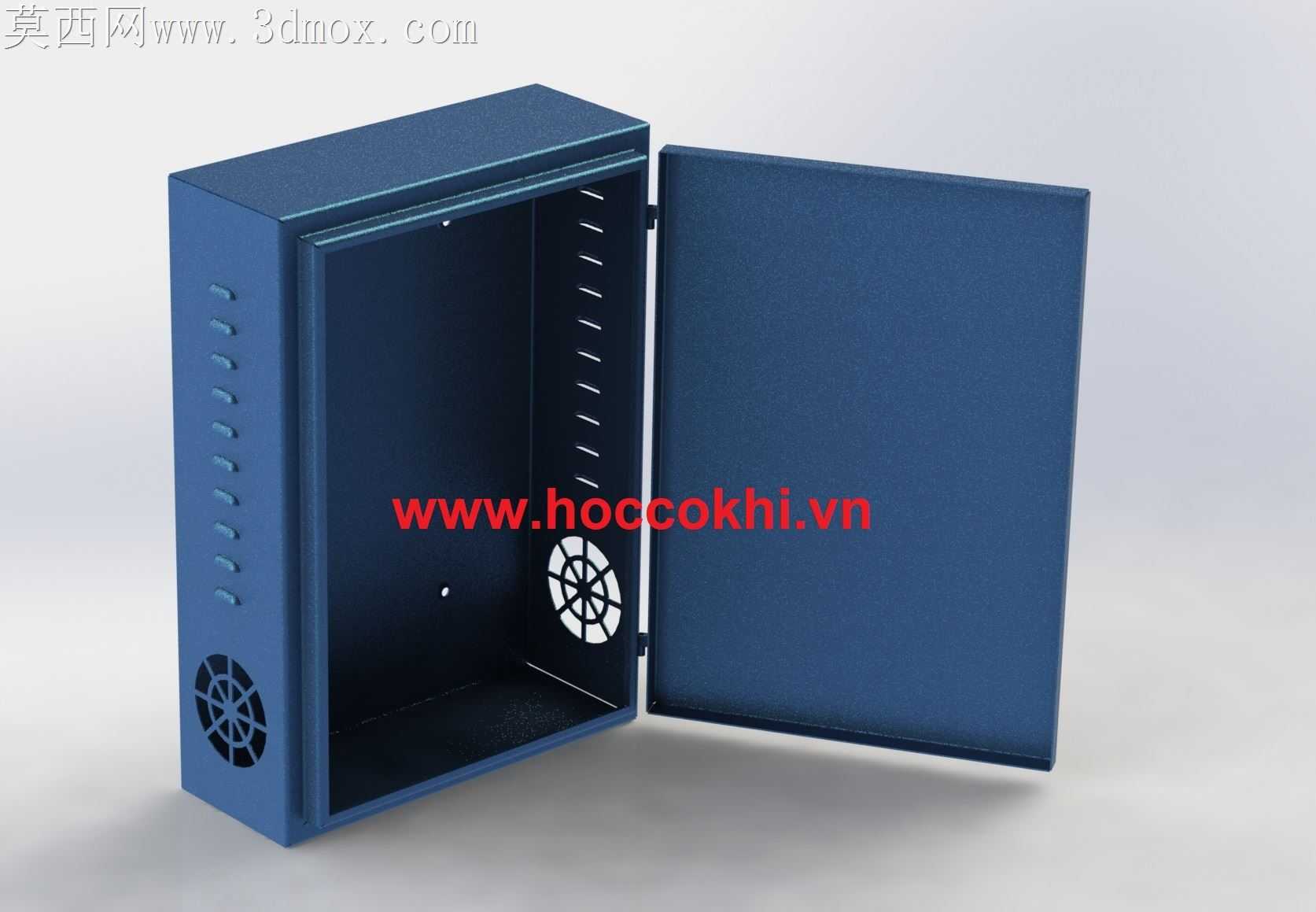

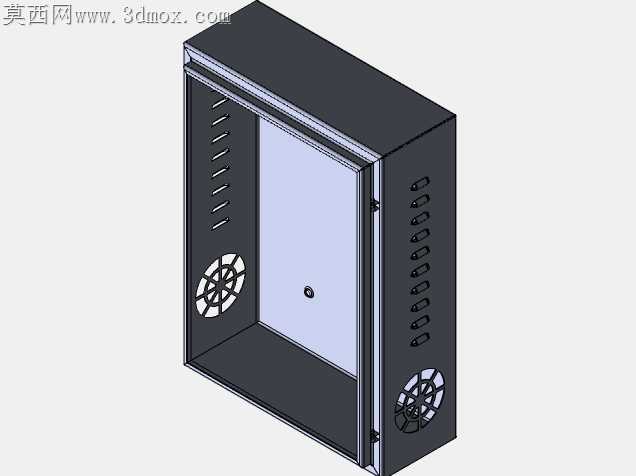

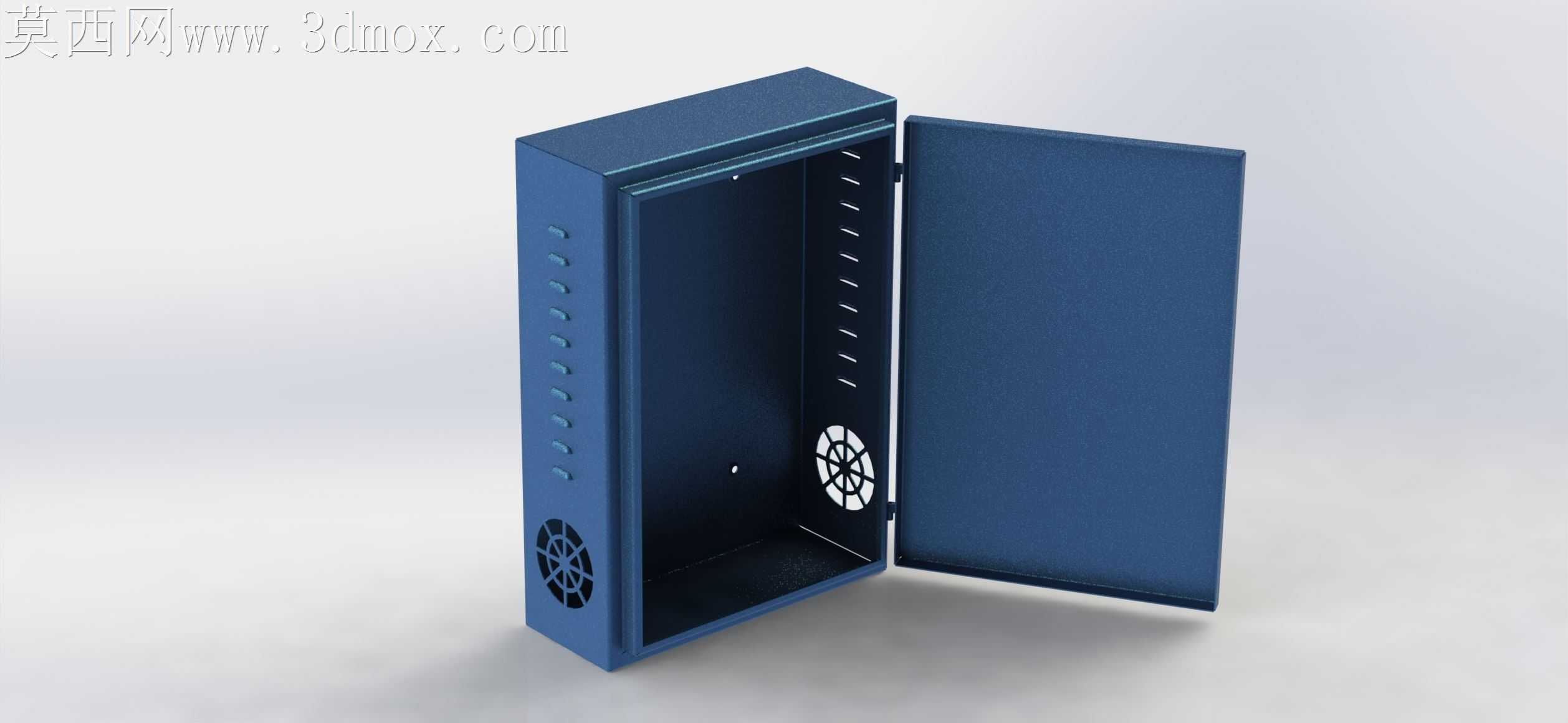

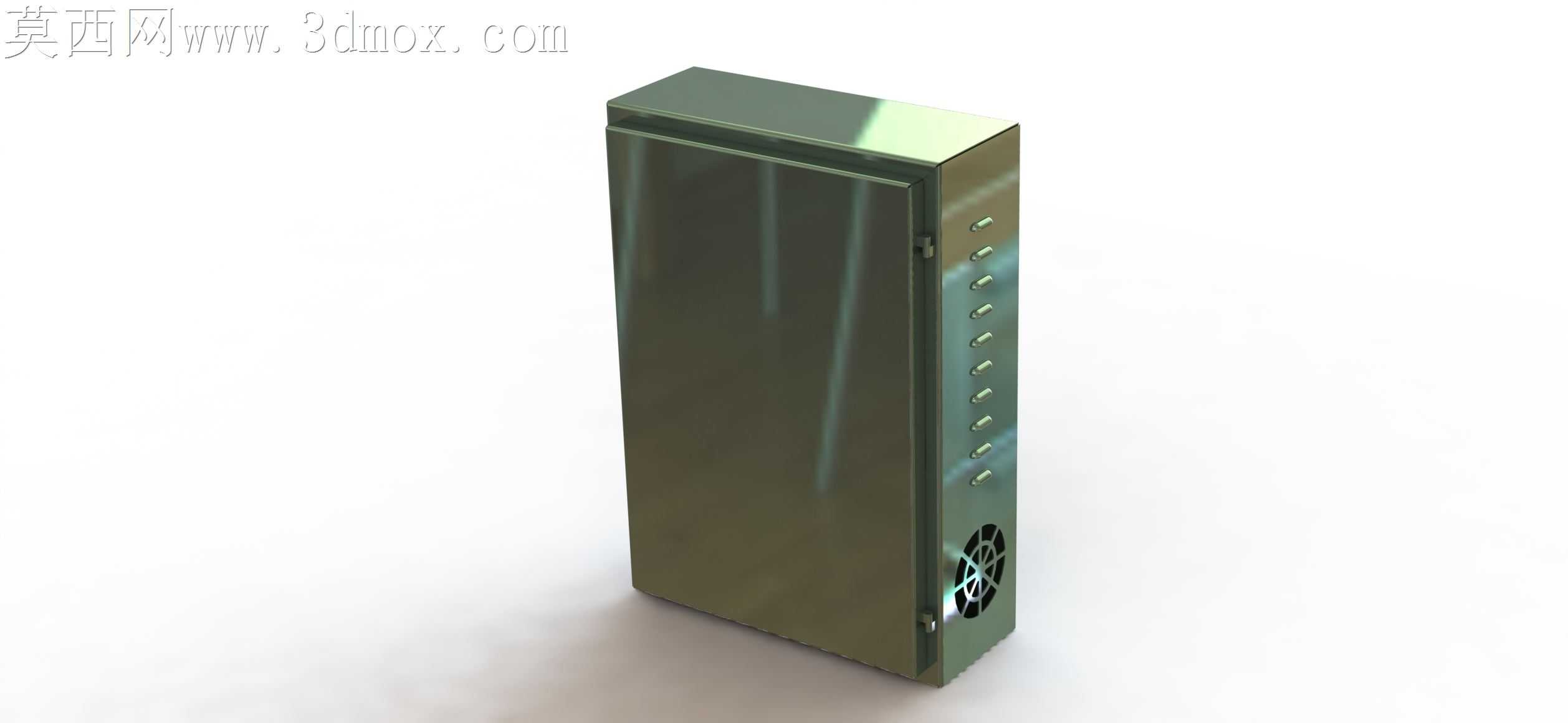

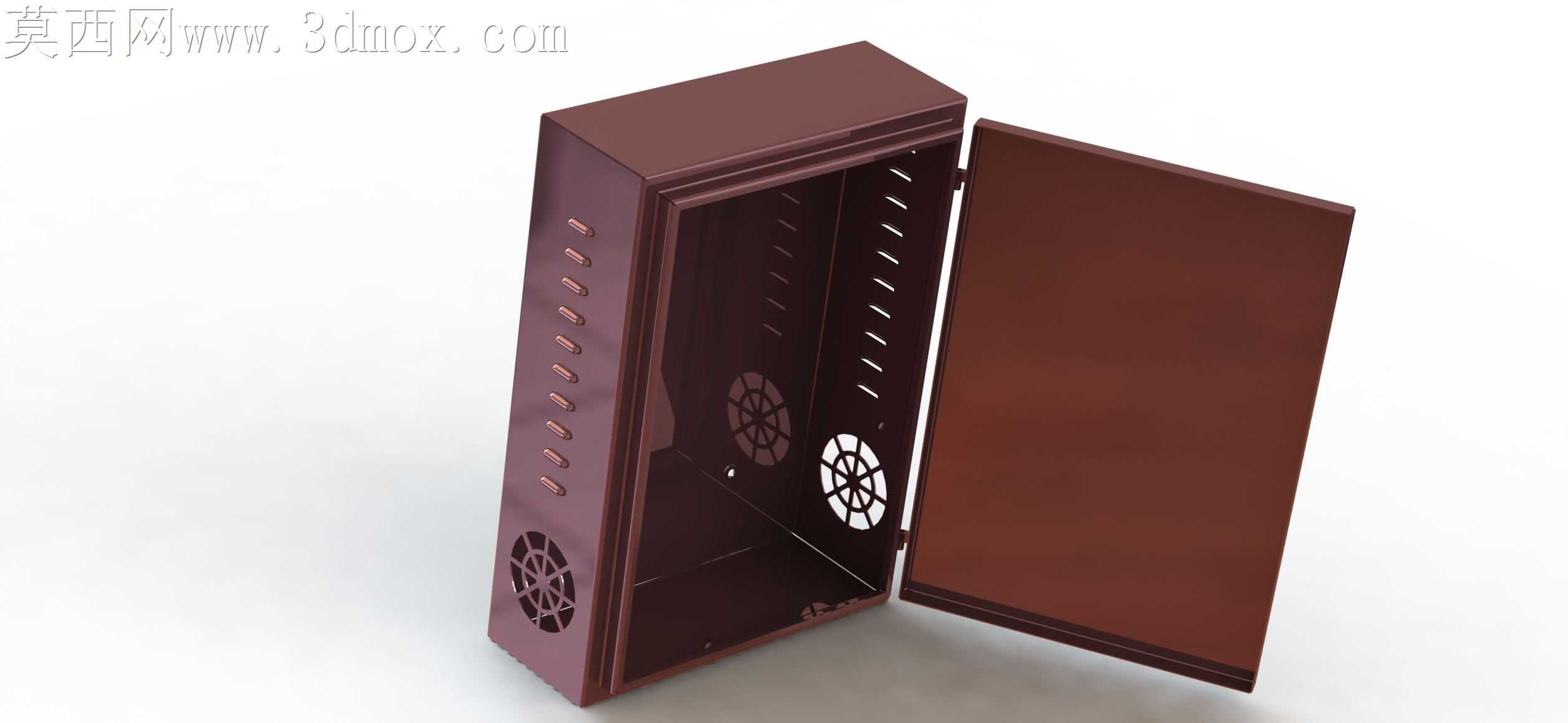

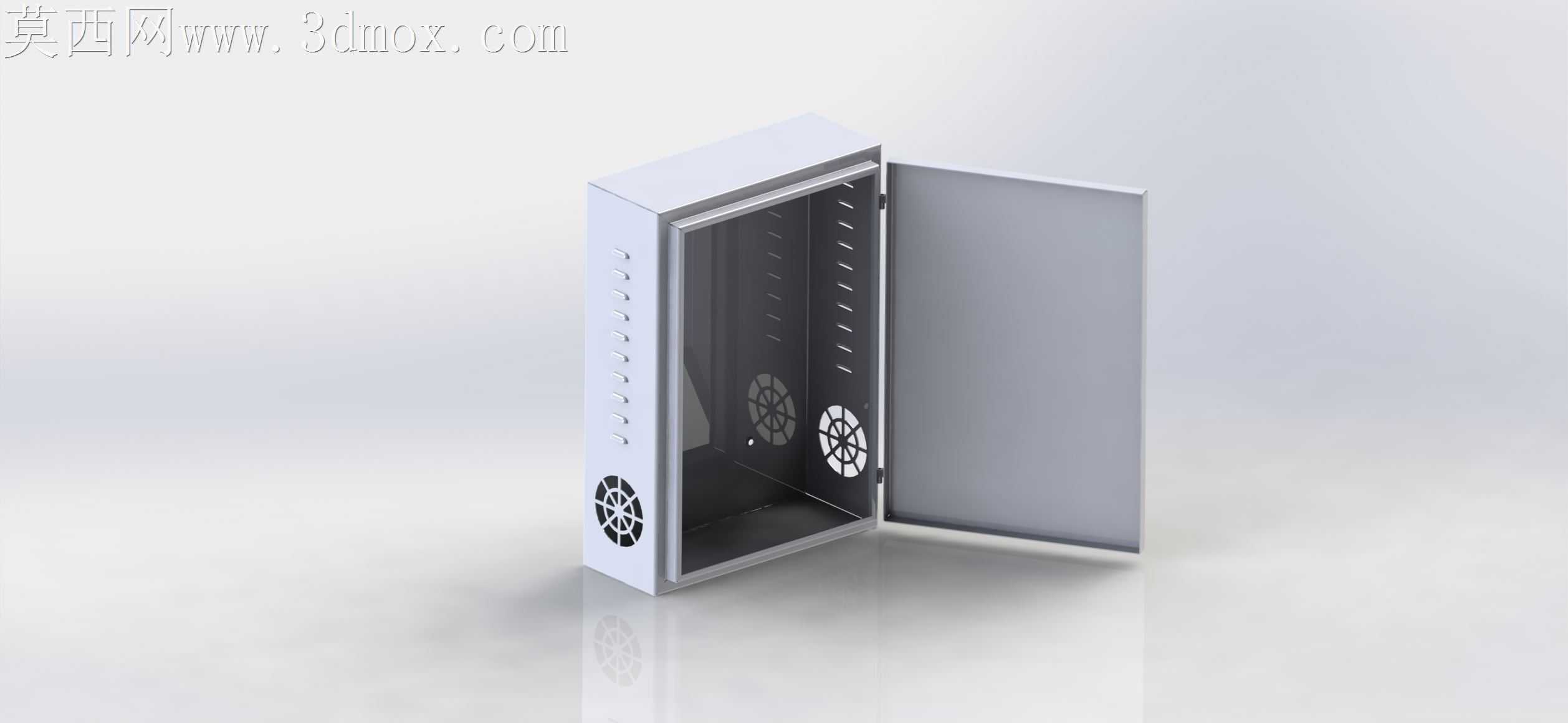

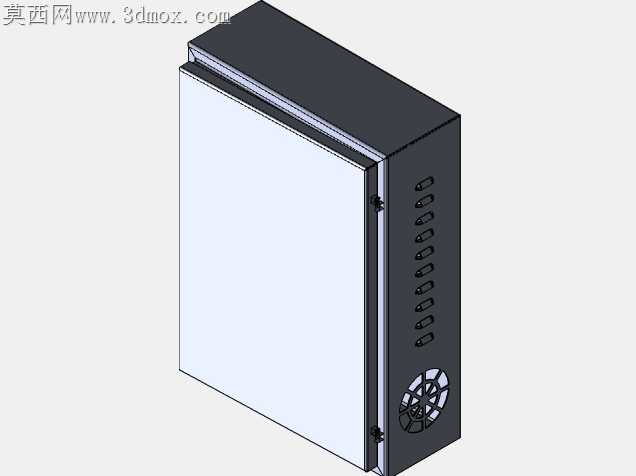

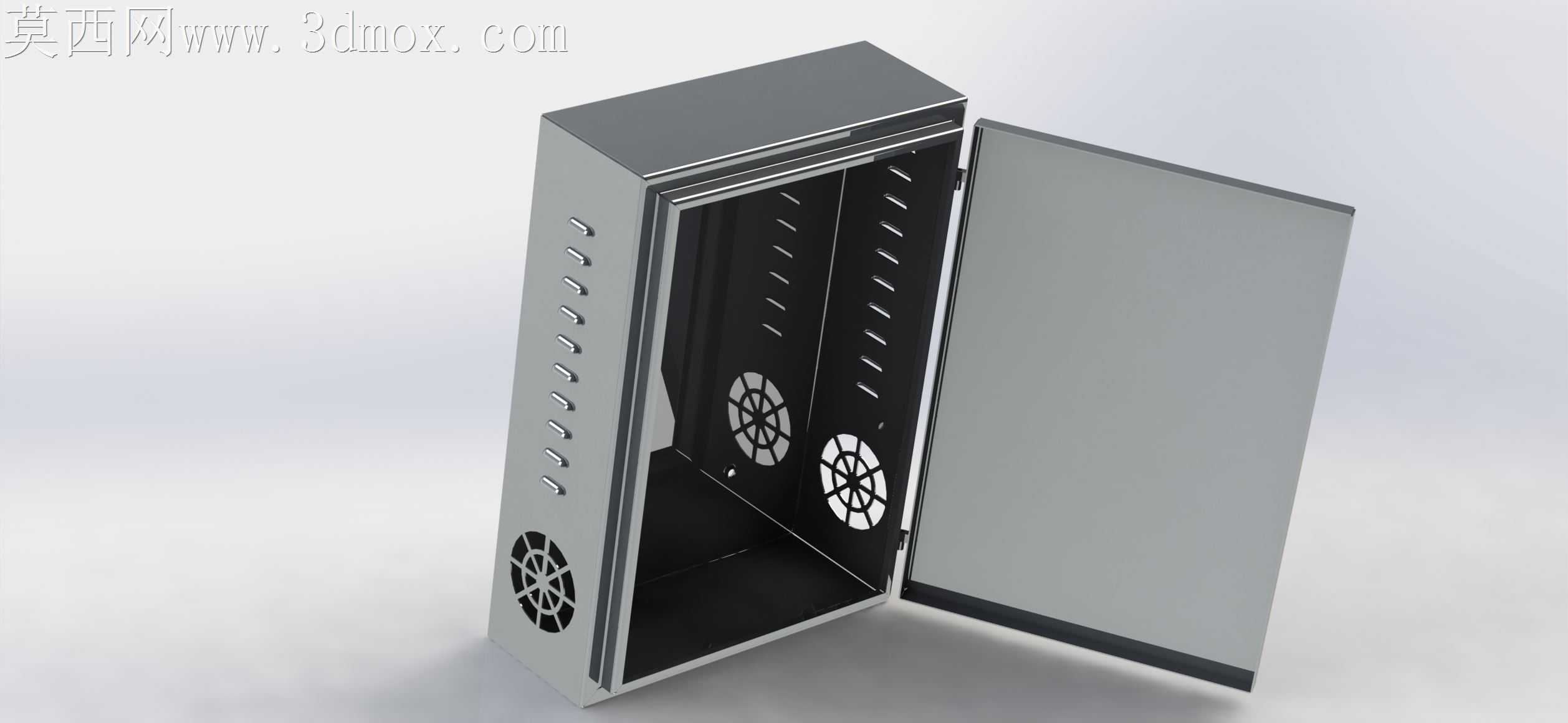

常规薄钢板折弯成型的电控箱体，最容易在门轴侧长期开合后出现侧边变形，尤其是箱门与箱体贴合的止口位置，一旦折弯回弹量控制不当，使用半年以上就会出现密封胶条压合不均、防护等级不达标的问题。这款金属板控制面板盒在侧边压合位置做了双层叠边的折弯处理，没有额外增加焊接工序，仅靠折弯时预留的1.2倍板厚叠压余量，就让止口位置的结构刚性提升了近40%，省去了后续焊接打磨的工序，也避免了焊接热变形导致的箱门错位问题。箱体侧面的散热孔没有采用常规的直冲孔，而是做了向下倾斜的百叶翻边结构，翻边高度控制在3mm，既保证了通风散热的有效通流面积，又能避免车间环境里的飞溅水滴、金属碎屑直接落入箱体内部，翻边的折弯角度经过反复调整，不会在冲压时出现孔位边缘的毛刺撕裂，也不需要后续的孔位去毛刺工序。箱体内侧的安装导轨固定位，没有采用焊接螺柱的常规方案，而是直接在箱体背板上压出了凸包定位点，凸包高度刚好匹配标准导轨的安装卡槽深度，安装时不需要额外对位，导轨卡入凸包后再用两颗自攻螺丝锁紧即可，既减少了焊接螺柱的工序成本，也避免了焊接螺柱脱焊导致的导轨脱落隐患。箱门与箱体的连接合页位置，在箱体侧板上预留了0.15mm的装配公差间隙，这个间隙量刚好抵消钣金喷涂后的漆膜厚度，不会出现喷涂后箱门开合卡滞的问题，同时合页安装位的板材做了局部压筋处理，即使频繁开合箱门，合页固定位置也不会出现板材拉扯变形。箱体底部的进出线孔位做了翻边卷边处理，卷边半径控制在1mm，穿线时不会划伤线缆的绝缘层，也不需要额外加装橡胶护线套，在常规室内电控场景下完全满足使用要求。箱体表面采用哑光喷塑处理，喷塑前的磷化层厚度控制在8μm，既保证了涂层的附着力，也不会因为磷化层过厚导致装配尺寸出现偏差。
