双舱工业电气控制柜结构设计

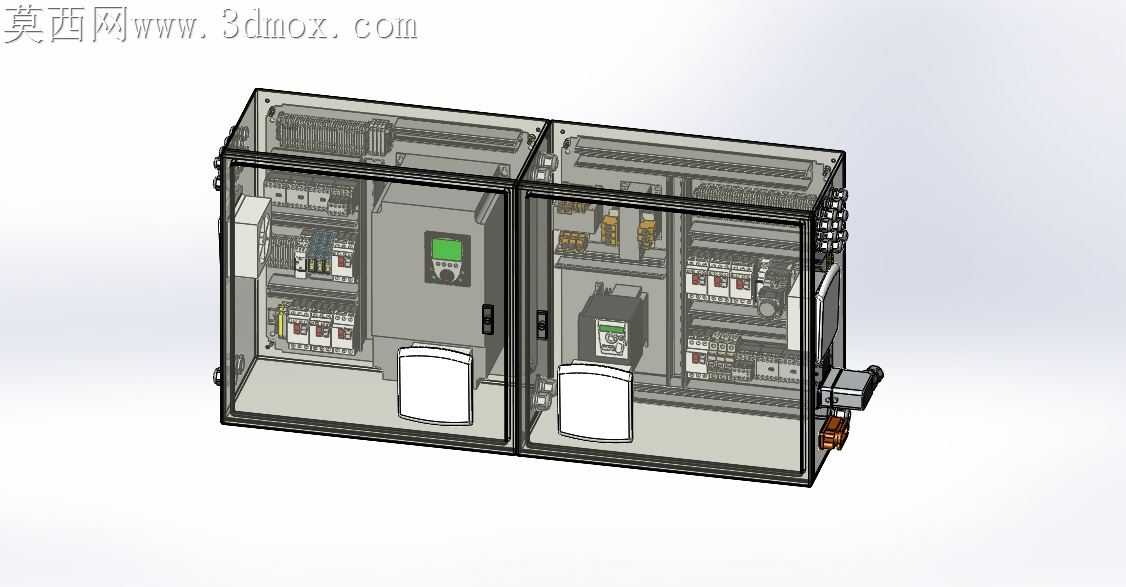

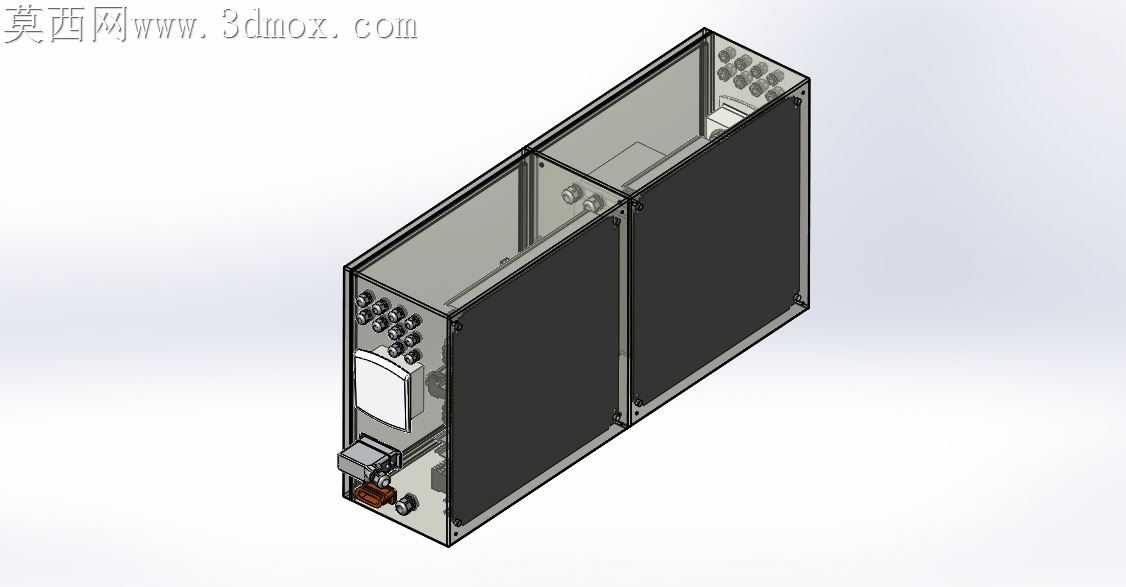

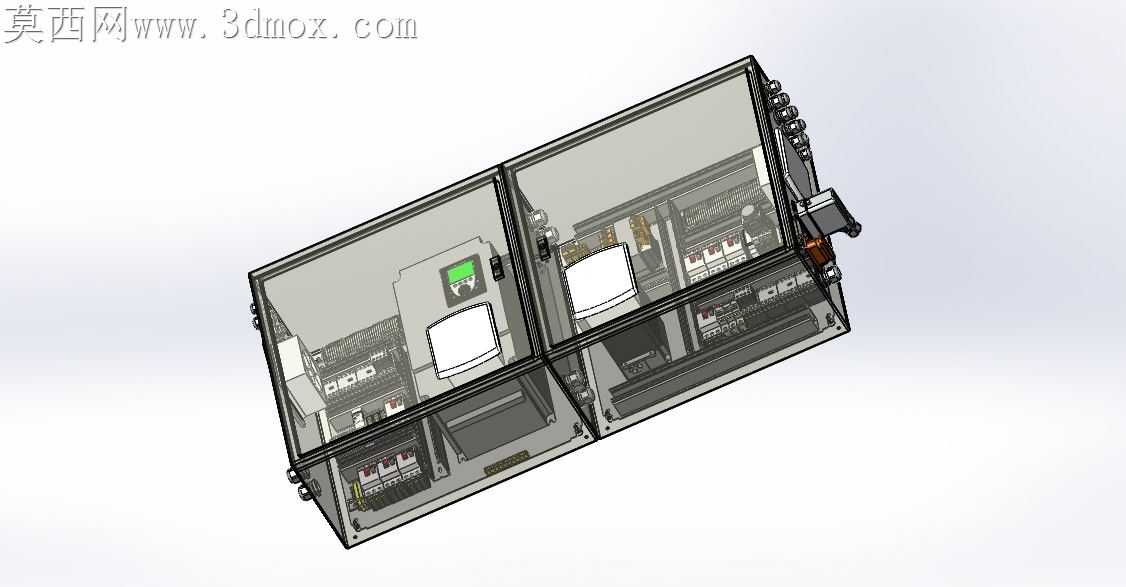

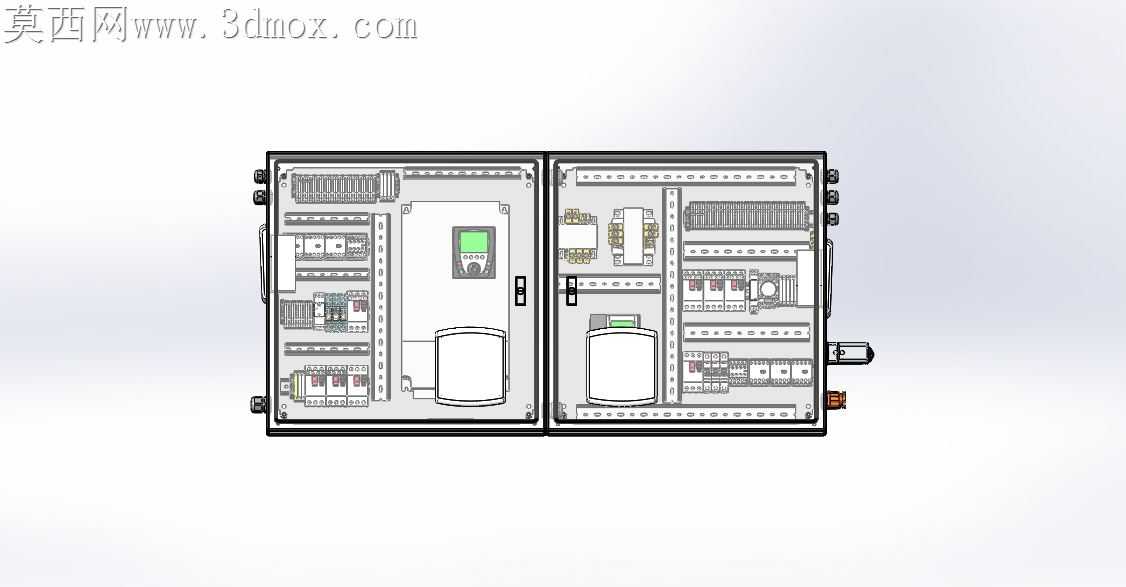

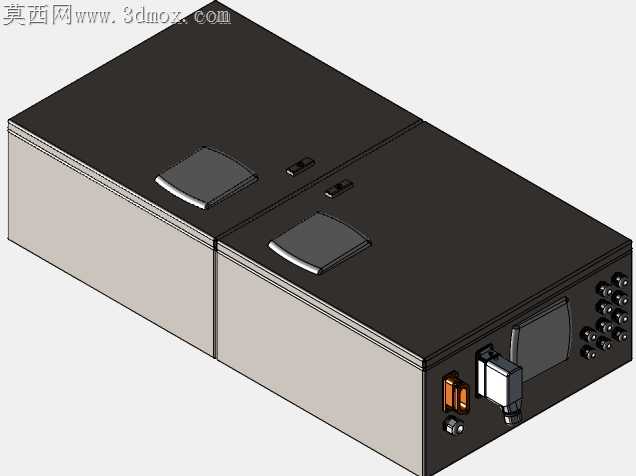

车间现场的电气柜常遇到元件排布拥挤、检修时误触相邻舱室带电部件、线缆弯折半径不足导致绝缘层磨损的问题，这款双舱结构的控制柜在排布逻辑上做了针对性的适配。两扇独立柜门对应两个独立安装舱室，中间的分隔钣金不是简单的平板隔断，边缘做了15mm的翻边压筋，既提升了柜体整体抗扭刚度，避免吊装运输过程中舱壁变形蹭到元件接线端，也能在单舱开门检修时形成物理遮挡，减少误碰另一舱带电回路的风险。柜门内侧预留的走线槽位和柜体框架的过线孔做了同轴对位，公差控制在0.8mm以内，装配时不用现场扩孔，强弱电走线能顺着预设槽位分开布设，避免信号干扰。柜内安装板的固定孔采用长圆孔设计，不同品牌的断路器、变频器、接触器安装孔距存在细微差异时，不用重新钻孔就能微调固定位置，适配不同项目的元件选型需求。柜门和柜体的合页位置暗藏了接地导通弹片，不用额外跨接接地线就能保证柜门和柜体的等电位连接，减少现场装配的接线工作量。观察窗边缘的密封胶条采用嵌入式安装结构，不是后期粘贴的款式，长期在多粉尘车间使用也不会出现胶条脱落、粉尘进入柜体积聚导致绝缘下降的问题。底部的电缆格兰头安装位做了分层排布，动力电缆和控制电缆从不同区域进线，避免强电电缆的电磁干扰影响控制信号传输。柜内预留的元件安装空间没有做满，留出了20%的冗余位置，后期现场技改增加小型元件时不用重新更换柜体，直接在预留位固定即可。柜门内侧的元件标识条卡槽和元件安装位一一对应，装配完成后直接插入标识牌，不用后期粘贴标识出现歪斜脱落的情况。柜体框架的拼接处采用了隐形焊点设计，外表面没有凸起的焊疤，喷涂后表面平整，不会出现积灰死角，日常清洁维护更方便。
