六边形拼接式钥匙扣铸造模结构设计

这套六边形拼接式钥匙扣铸造模，面向日用五金小配件的批量压铸生产场景，适配锌合金、低熔点铝合金等常用钥匙扣基材的铸造工艺，核心解决异形拼接类小五金件模腔排布合理、成型后拼接精度达标、脱模顺畅的生产需求。日常使用中，这类拼接式钥匙扣除了基础的钥匙悬挂整理功能，还可通过不同色块的六边形单元组合实现个性化外观定制，适配文创周边、企业定制礼品、潮流配饰等多场景的量产需求，相比一体成型的普通钥匙扣，拼接结构能实现更多外观变化，同时保证整体结构强度满足日常携带的磕碰、拉扯使用要求。

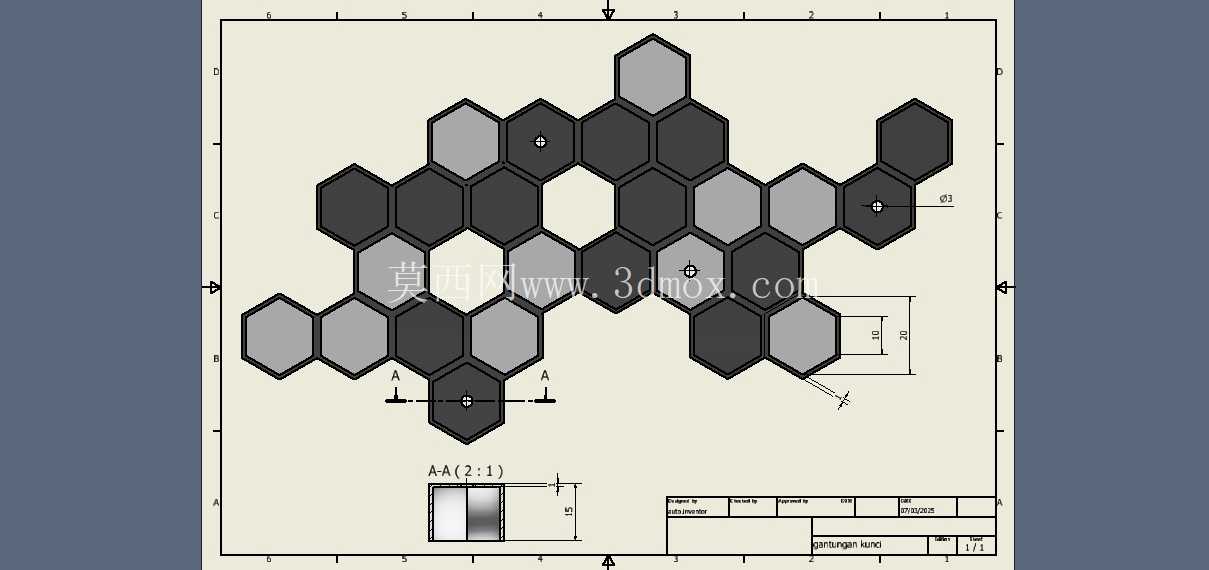

从设计思路来看，模腔整体采用错落式排布，将多个六边形单元的成型腔整合在同一模架内，排布时充分考虑铸造时的金属液流道走向，让每个模腔的进料距离、冷却速率保持一致，避免出现局部缺料、冷隔、缩孔等铸造缺陷。单个六边形单元采用正六边形外轮廓设计，相邻单元的拼接边做了嵌入式卡扣结构，对应模腔位置预留了精准的卡扣成型槽，公差控制在0.02mm范围内，保证成型后的单元件可以顺畅拼接，不会出现过松脱落或者过紧无法装配的问题。模腔的排布避开了传统矩形规整排布的空间浪费问题，错落的蜂窝式排布让单模的出件数量提升了近30%，同时平衡了模架各区域的受力，减少合模时的局部应力集中，延长模具使用寿命。

尺寸与安装边界方面，整套模具适配常用的160吨卧式冷室压铸机安装尺寸，模架周圈预留了标准的U型安装槽，可直接匹配设备的装夹位，无需额外加工转接板。单个六边形成型单元的对边尺寸控制在12mm，厚度3mm，拼接后整体钥匙扣的外轮廓最大尺寸为82mm×68mm，符合日常携带的尺寸要求，不会因为体积过大造成携带不便。模腔的分型面设置在六边形单元的厚度中间位置，拔模斜度设置为1.5°，既保证成型后工件可以顺利脱模，不会刮伤六边形的外表面，也能减少后续打磨抛光的工序量。流道设计采用侧浇口进料，浇口位置设置在每个六边形单元的非拼接侧边，成型后浇口残留位置不影响后续的拼接装配，也方便后续冲切去除浇口料。

针对这类小五金件的生产特性，模具还在每个模腔的对应位置设置了顶针，顶针位置选在六边形单元的非外观面，避免顶针痕迹影响产品的外观质感。冷却水道的排布沿着模腔的错落轮廓设置，保证每个模腔的冷却时间差控制在2s以内，让同批次出件的收缩率保持一致，进一步保障拼接装配的精度。排气槽设置在每个模腔的远端边角位置，深度控制在0.08mm，既能顺畅排出模腔内的空气，避免铸件出现气孔缺陷，也不会让金属液溢出形成飞边，减少后续去飞边的人工成本。

实际生产验证中，这套模具的单模循环时间控制在28s左右，成型后的六边形单元件拼接顺畅，表面光洁度可达Ra1.6，无需过多的后处理即可直接进行电镀、喷塑等表面加工工序，适配不同配色的外观定制需求。相比普通的一体钥匙扣模具，这套拼接结构的模具在更换个别单元模腔镶件时，即可实现不同图案、不同拼接组合的产品生产，无需重新制作整套模架，大幅降低了多款式小批量定制的开模成本，适配当下五金配饰行业多SKU、小批量快反的生产需求。
