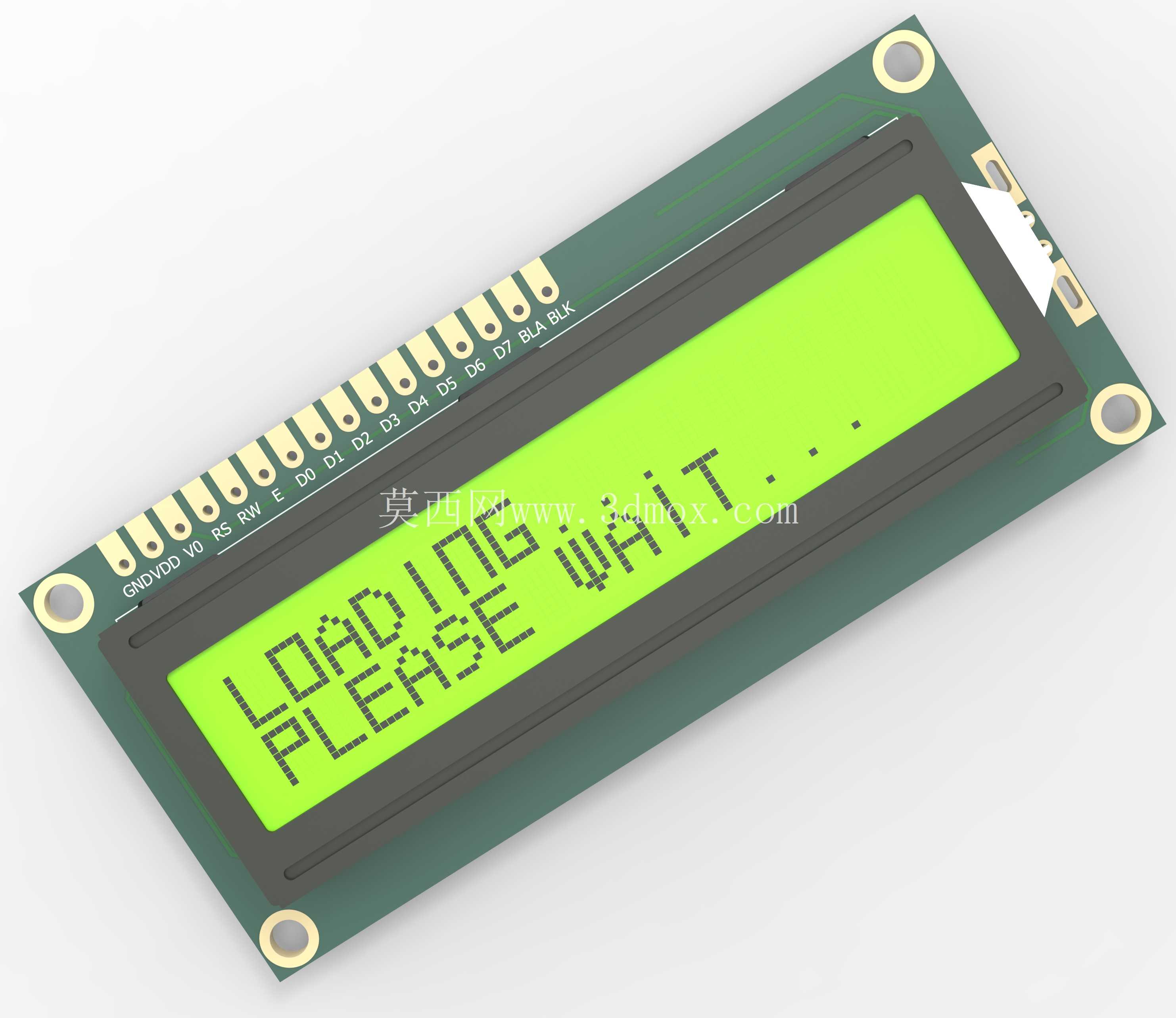

绿底字符型LCD1602液晶显示模块

做嵌入式控制类项目的结构设计时，显示模块的选型和安装适配是绕不开的环节，这款绿底的LCD1602字符液晶，是工控小设备、教学实验平台、小型检测装置里应用极广的人机交互部件。不同于彩屏的复杂驱动逻辑，这类字符型液晶只需要对接并行IO口就能完成固定字符的显示输出，不需要额外加载字库芯片，驱动代码体量小，对主控芯片的资源占用极低，哪怕是最基础的8位单片机都能轻松驱动，很适合用在对成本敏感、不需要复杂图形显示的设备场景里，比如小型温控器的参数显示、流水线计数装置的数值反馈、实验台的状态提示、简易工控板的运行参数展示，都能看到它的身影。

从实际使用的功能特性来看，这款模块支持2行、每行16个ASCII字符的显示输出，绿底黑字的显示方案在室内工业场景下的可视角度足够，对比度可以通过板载的电位器调节，哪怕是车间内有普通照明光线的环境下，操作人员站在设备正前方1米范围内都能清晰读取显示内容，不会出现反光看不清的问题。模块的引脚排布在板边的单侧，从VSS、VDD、VO对比度调节，到RS、RW、E控制引脚，再到D0-D7的8位数据引脚，最后是背光正负极引脚，引脚定义是行业通用的标准排布，不管是自己画转接板还是用现成的杜邦线对接主控板，都不需要额外查自定义引脚定义，能大幅减少硬件调试的接线错误率。

做结构设计的时候，首先要关注它的安装边界，这款模块的PCB板是标准的1602液晶尺寸，板体四角带有金属化的安装固定孔，孔径刚好适配M2.5的铜柱或者螺丝，安装孔的中心距是行业通用尺寸，不管是装在标准的工控盒面板上，还是嵌在自制的设备外壳里，都能直接匹配通用的开孔模板。屏幕的显示区域位于PCB板的中心位置，做面板开孔的时候要注意，开孔尺寸要略大于液晶玻璃的可视区域，同时要小于PCB板的整体外形尺寸，保证面板能压住PCB板的边缘，避免灰尘从缝隙进入设备内部，同时还要给屏幕表面的偏光片留出0.5mm左右的间隙，防止面板安装的时候刮花偏光层，影响显示效果。

设计建模的时候，要把板上的所有凸起结构都考虑进去，比如板边的排针座高度、板载对比度调节电位器的凸起高度、背光部分的元件厚度，这些细节如果在建模时遗漏，很容易在实际装配的时候出现结构干涉，比如排针对接母座之后的整体高度，要和外壳内部的预留空间匹配，避免装完外壳之后挤压排针导致引脚脱焊；电位器的位置要预留调试空间，不要被内部的其他结构件挡住，不然设备组装完成之后想调节对比度就需要拆壳，会增加后期维护的工作量。另外，模块的背光供电是单独的引脚，建模的时候不用体现电路走线，但要在结构上预留出走线的空间，避免导线被板边或者外壳棱角磨破造成短路。

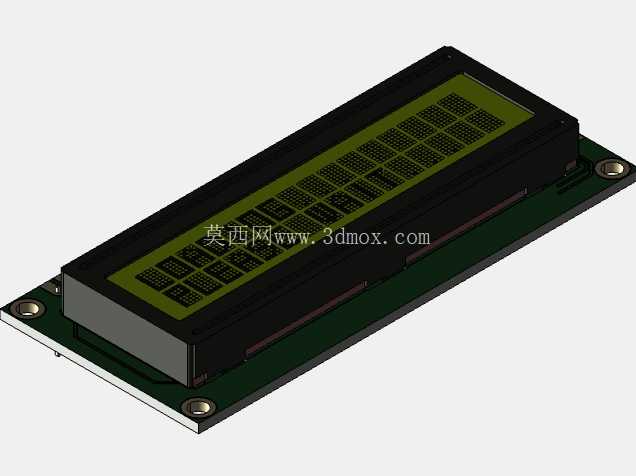

从实际选型的角度来说，这类绿底LCD1602的工作温度范围覆盖常规工业场景的0到50摄氏度，不需要额外做散热或者加热设计，模块本身的功耗很低，背光电流也只有几毫安，对设备整体的电源负载影响极小。在做三维建模的时候，要准确还原PCB板的厚度、液晶玻璃的台阶高度、排针的伸出长度，还有安装孔的相对位置，这些尺寸的精度直接影响后续外壳开模或者3D打印外壳的适配度，要是安装孔的位置偏差超过0.2mm，实际装配的时候就会出现螺丝对不上孔的问题，要是屏幕区域的开孔位置偏差，就会出现显示区域被面板挡住的情况，影响信息读取。

很多刚接触结构设计的工程师做这类电子模块的适配时，容易只看屏幕的尺寸，忽略PCB板上其他元件的高度，比如板背面的驱动芯片凸起，要是外壳内部的筋位刚好顶在驱动芯片上，装配的时候就会压坏芯片，导致整个模块报废，所以建模的时候一定要把板正反面的所有元件高度都准确还原，预留出至少0.3mm的安全间隙，避免硬接触。另外，这类模块的液晶玻璃是易碎部件，建模的时候要在结构上考虑安装时的受力点，固定螺丝的锁紧力度不能太大，不然PCB板变形会挤压液晶玻璃，导致屏幕出现漏液或者显示缺划的问题，所以在安装柱的设计上，可以增加橡胶垫圈的位置，缓冲锁紧时的压力，同时也能起到一定的减震作用，适合用在有轻微振动的设备场景里。

在不同的应用场景里，这款模块的安装方式也有区别，比如做桌面式实验设备的时候，可以把模块直接插在面包板上，这时候建模就要考虑排针插入面包板之后的整体高度，保证屏幕的可视角度符合操作人员的坐姿视线；如果是装在嵌入式设备的面板上，就要考虑模块和面板之间的固定方式，是用卡钩还是用铜柱固定，不同的固定方式对应的安装空间预留也不一样，卡钩固定的话要在PCB板的侧边预留卡钩的卡槽位置，铜柱固定的话要准确对应四个安装孔的位置。不管是哪种安装方式，都要保证屏幕表面和面板表面基本齐平，不要凹陷太多或者突出太多，凹陷太多容易积灰，突出太多容易被磕碰损坏液晶屏幕。
