TB6600电机驱动器防护外壳结构设计

在小型数控设备、桌面级3D打印装备以及各类非标自动化控制系统的搭建过程中，TB6600步进电机驱动模块是应用频次极高的功率驱动部件，这类模块多采用裸露PCB加直插接线端子的设计，在车间多尘、存在加工碎屑飞溅或是设备布局紧凑易发生磕碰的场景下，很容易出现引脚短路、积灰过热、外力磕碰损坏的问题，专门适配该模块的防护外盖，就是针对这些实际使用痛点设计的配套结构件。

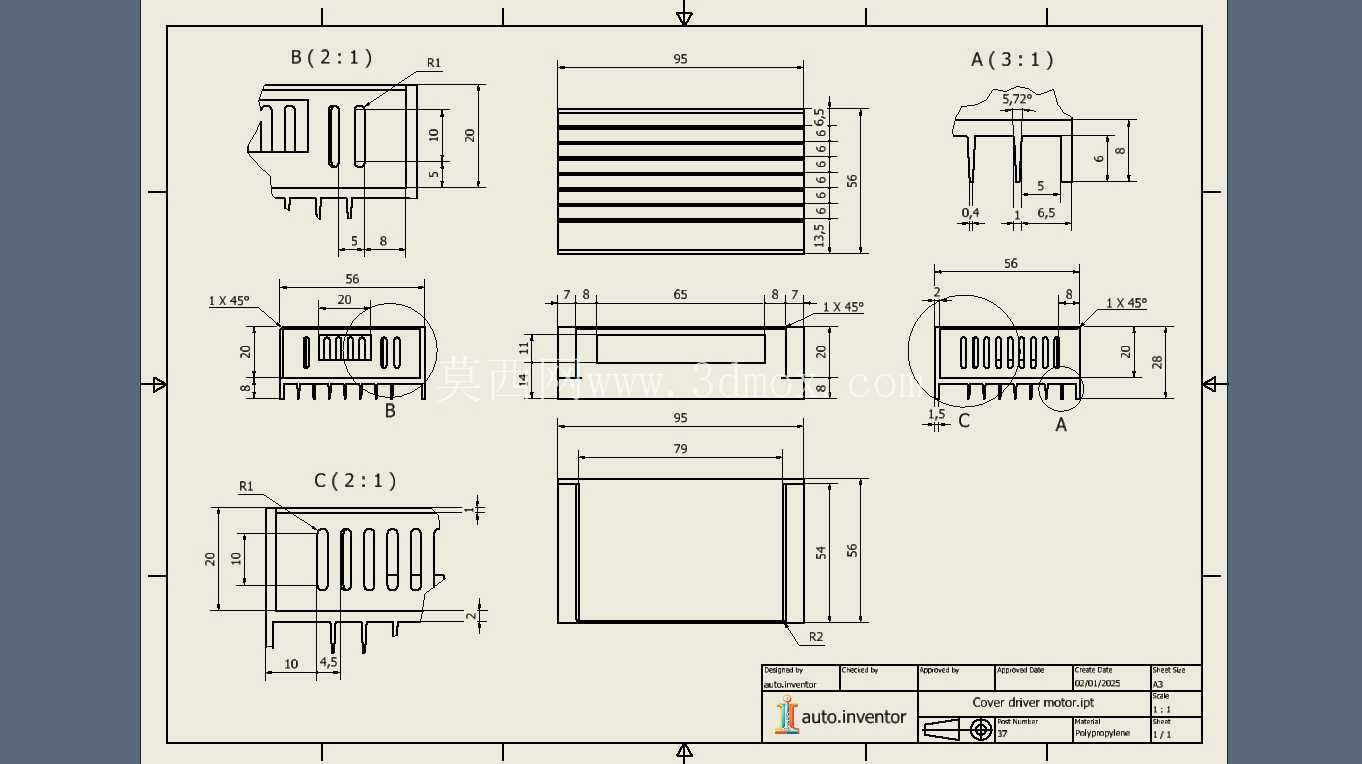

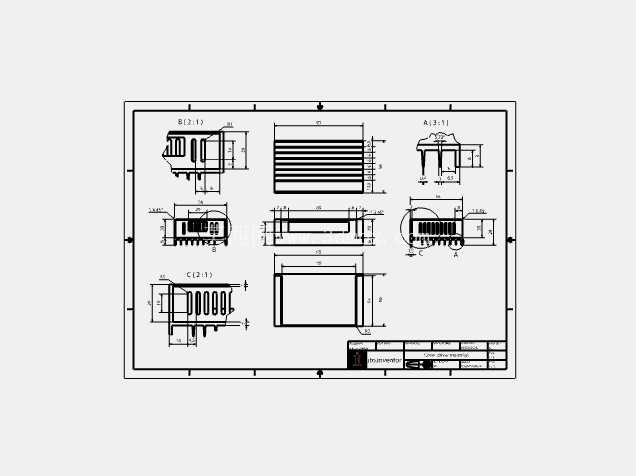

从实际使用的防护需求出发，这款外盖的结构设计首先围绕模块的安装边界做了精准的尺寸适配，整体罩体完全覆盖TB6600模块的PCB主体区域，边缘预留的卡扣位置刚好卡入模块PCB的安装孔位间隙，不需要额外打孔或是粘接固定，安装时直接对准模块扣合即可，不会干涉模块原有接线端子的插拔操作，也不会遮挡模块上的状态指示灯与电流调节拨码开关，日常调试参数、查看运行状态不需要拆卸外盖，兼顾防护性与操作便利性。

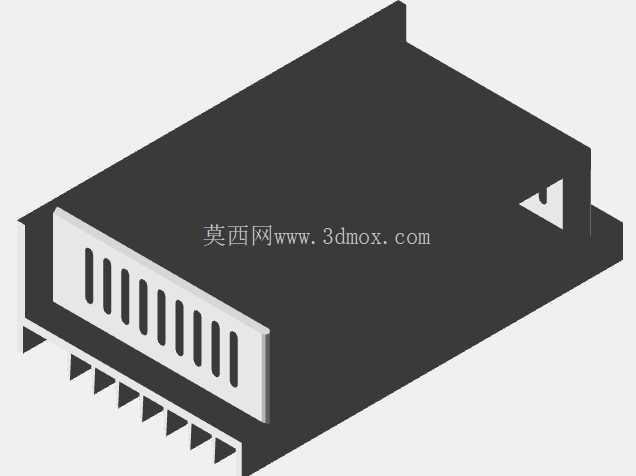

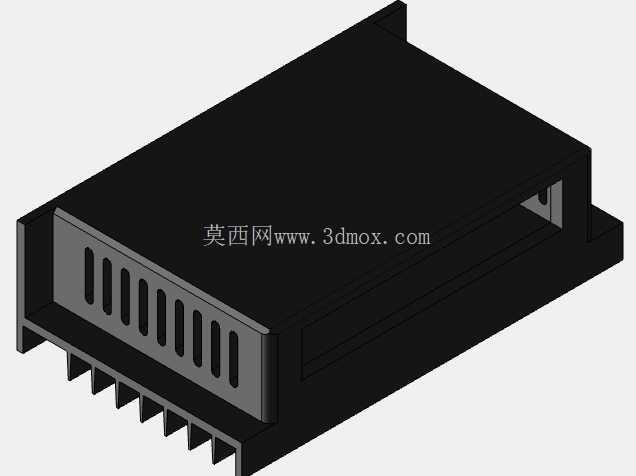

散热设计是这类驱动模块防护结构的核心考量点，TB6600模块在驱动42、57系列步进电机持续运行时，板载的功率MOS管会持续产生热量，如果外盖做完全封闭设计，很容易造成热量积聚触发模块过温保护，甚至烧毁功率器件。这款外盖在对应模块功率器件的侧面位置设计了等间距排布的长条形通风槽，槽孔的宽度控制在2mm，既可以阻挡加工产生的金属碎屑、车间浮尘直接落到PCB板的焊盘位置，又能形成顺畅的空气对流通道，模块运行时产生的热量可以通过槽孔快速散出，不会因为加装外盖导致模块工作温度异常升高。外盖的顶面做了微凸的加强筋结构，在不增加整体壁厚的前提下提升了罩体的抗冲击能力，即使设备安装过程中工具不慎砸到外盖表面，也不会出现凹陷变形挤压内部PCB的情况。

在材料适配性上，这款外盖的结构壁厚做了均匀化处理，最小壁厚保持在1.8mm，既适合采用ABS、PC等工程塑料进行注塑批量生产，也完全适配FDM3D打印的工艺要求，打印时不需要添加支撑结构，用户自行打样制作的成品率很高，对于小批量设备试制的场景，可以直接通过3D打印快速制作配套外盖，不需要开模就能完成驱动模块的防护升级。外盖的底部边缘做了0.5mm的内收止口，扣合后和模块PCB边缘的贴合间隙控制在0.3mm以内，可以有效阻挡切削液飞溅、灰尘从侧边缝隙进入模块内部，在有少量切削液飞溅的小型数控雕刻机、雕铣机设备上使用时，也能避免液体直接接触PCB焊盘造成短路故障。

从实际装机的适配场景来看，这款外盖不会额外增加驱动模块的安装占用空间，模块原有的安装孔位完全外露，用户可以按照原有安装方式把带外盖的驱动模块固定在设备电控柜的DIN导轨或是安装板上，不需要调整原有电控柜的布局尺寸。对于多轴联动的自动化设备来说，往往会并排安装多块TB6600驱动模块，这款外盖的侧面做了平直的贴合面设计，多模块并排安装时外盖之间不会出现干涉，也不会因为外盖的凸起结构造成模块之间留有过大间隙，能够有效节省电控柜内部的安装空间。外盖表面没有多余的装饰结构，整体做哑光平面处理，不容易积灰，日常设备维护时只需要用干布擦拭表面即可，不需要拆卸清理，降低了设备后期维护的工作量。

在结构细节的处理上，外盖对应模块接线端子的位置做了下沉式的让位缺口，接线时导线可以从缺口位置顺畅引出，不会被外盖边缘压住导线绝缘层造成接线松动；对应模块状态指示灯的位置做了薄壁透光区，不需要开孔就能清晰看到指示灯的运行状态，避免开孔位置进灰的同时，也能让用户直观判断模块的工作状态。整个外盖的边角位置都做了R1的圆角处理，安装和维护过程中不会划伤操作人员的手部，也不会刮伤电控柜内部的导线绝缘层，符合电气设备结构设计的安全规范要求。
