可折叠便携户外烧烤架钣金切割结构

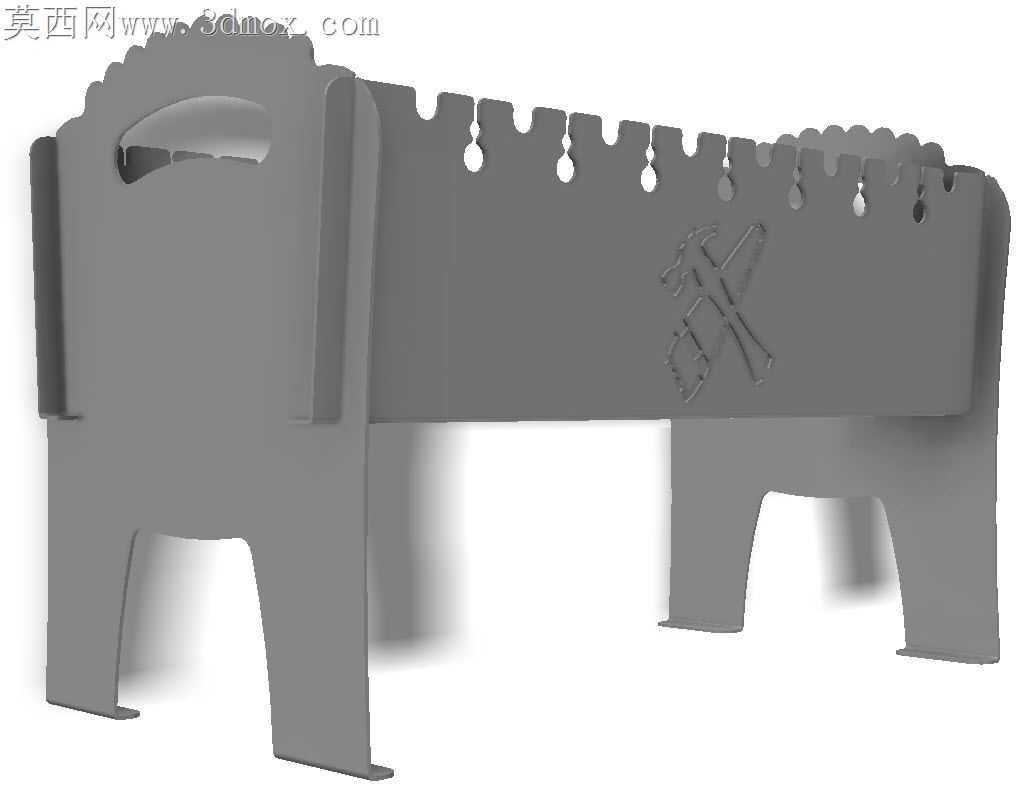

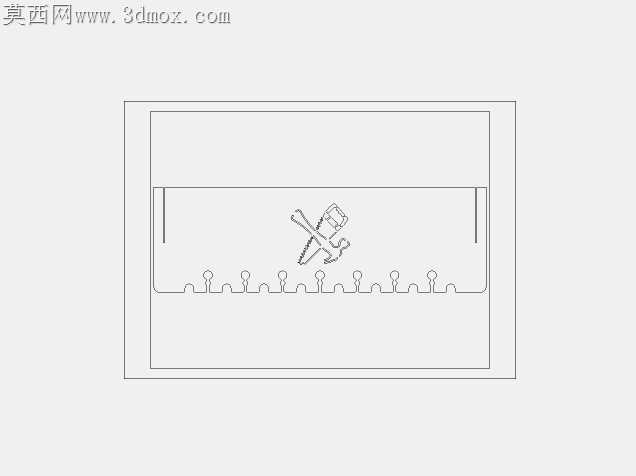

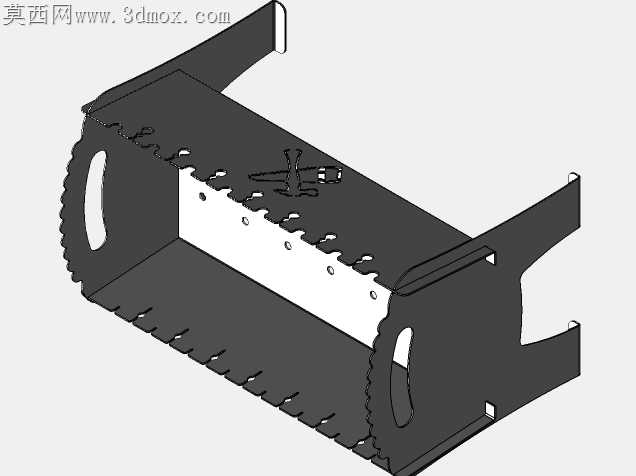

户外便携烧烤架的加工痛点长期集中在拼接焊缝多、拆装零件易丢、板材切割后形变超差这几处，常规管式折叠烤架要么需要额外紧固件锁合，要么展开后支撑腿晃量过大，炭火承重时容易出现侧翻风险。这款烤架完全依托钣金切割工艺做无焊拼接设计，所有零件从整板下料后无需额外焊接工序，靠板材自身的折弯卡扣实现互锁装配。支撑腿与主烤槽的连接位做了内嵌式卡槽，卡槽开口处预留了0.12mm的过盈配合量，激光切割的断面粗糙度能直接满足插装要求，不需要二次打磨去毛刺，插装到位后支撑腿与主槽侧壁形成三角受力结构，单腿垂直承重可达15kg，完全满足满铺炭火加烤网食材的载荷需求。烤槽上沿的烤网卡位做了不等距的水滴形开孔，既可以适配不同尺寸的烤网、烤签，挂放烤签时不会因为炭火加热形变出现滑签掉落，开孔边缘的圆弧过渡也能避免应力集中，防止板材长期受高温烘烤出现开裂。端部的手提镂空位做了外翻边压型处理，不用额外加装塑料提手，即使烤架余温未散也能短距离挪移，不会出现割手或者烫损配件的问题。板材拼接的缝隙控制在0.2mm以内，炭火燃烧时的漏灰量能控制在合理范围，不需要额外加装接灰盘，折叠后所有零件能贴合收拢成平板状，厚度不超过单块板材的两倍，收纳时可以直接塞进背包侧袋，不会有突出的杆件勾挂其他物品。烤架侧面的压印纹饰是在切割工序同步完成的浅压痕，不需要后续蚀刻或者丝印，高温灼烧后也不会脱落，同时压痕位置能小幅提升侧板的结构刚度，减少薄钢板受热后的翘曲变形量。所有折弯位置都做了适配板材厚度的内R角处理，折弯时不会出现板材外侧拉裂、内侧起皱的问题，普通数控折弯机就能完成所有折边工序，不需要定制特殊成型模具。整套结构没有任何可拆卸的零散小零件，展开和收拢都不需要借助工具，不会出现户外使用时螺丝、插销丢失导致无法组装的问题，板材选用常规冷轧钢板就可以加工，切割完成后只需要做高温喷塑处理就能直接投入使用，加工工序短，材料利用率能达到92%以上，边角余料极少。
