二档位凸轮式旋转开关结构设计

这款二档位凸轮旋转开关，是低压电气控制回路中常用的手动操作元件，广泛应用于工业控制柜、机电设备操作面板、小型配电装置、机床本地控制单元等场景，主要承担小功率回路的通断切换、功能档位选择、电源分合控制等作用，可直接控制小容量负载的启停，也可作为中间控制元件向继电器、接触器发送操作指令，适配交流50Hz、额定工作电压至380V的控制回路使用场景。

从功能特性来看，该开关采用凸轮驱动接触组的核心结构，操作手柄旋转时带动内部凸轮轴转动，通过凸轮轮廓的曲面变化推动动触头组件完成闭合与断开动作，0档位为回路断开位置，1档位为回路接通位置，档位定位清晰，操作时带有明确的到位反馈手感，可有效避免误操作。开关触头部分采用速动结构设计，触头分合速度与手柄操作速度无关，能够快速灭弧，减少触头烧蚀，提升电气使用寿命，同时相邻触头组之间设置绝缘隔离结构，避免不同回路之间出现爬电、击穿问题。

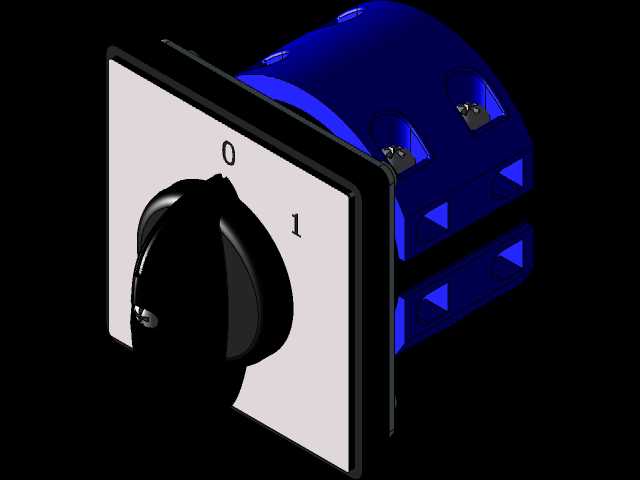

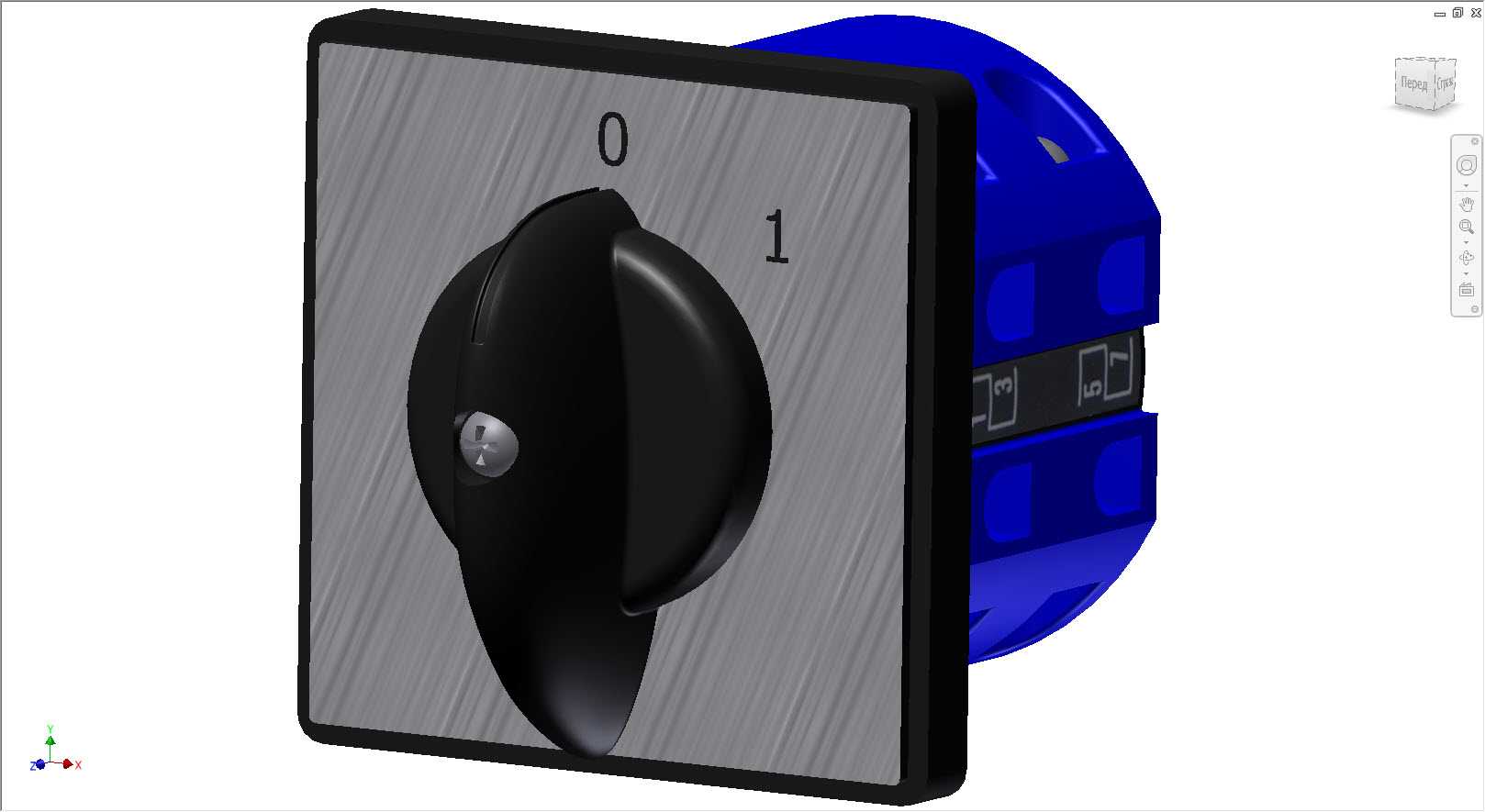

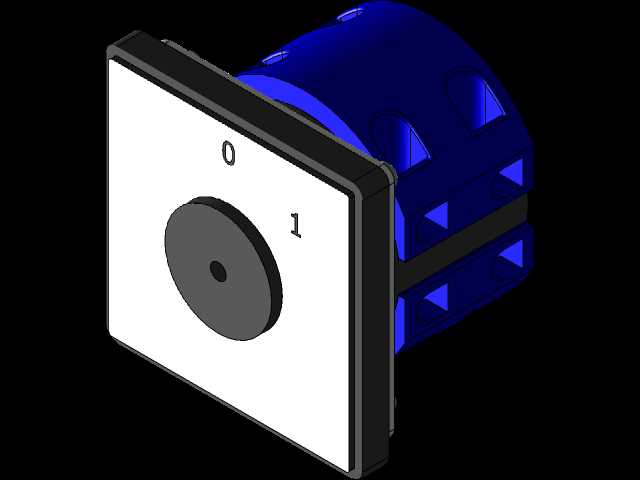

在设计思路上，这款开关优先考虑操作可靠性与安装适配性，前端操作面板采用拉丝金属质感的方形面板设计，手柄为符合人体工学的弧形造型，操作时施力顺畅，面板标识清晰直观，操作人员可快速识别当前开关状态。后部主体采用高强度绝缘工程塑料外壳，具备良好的阻燃性能与绝缘强度，能够满足电气设备的安全防护要求，内部凸轮构件采用耐磨工程塑料材质，长期反复操作也不会出现过度磨损导致的档位偏移问题，接触构件采用导电性能优异的铜合金材质，接触电阻小，载流稳定。

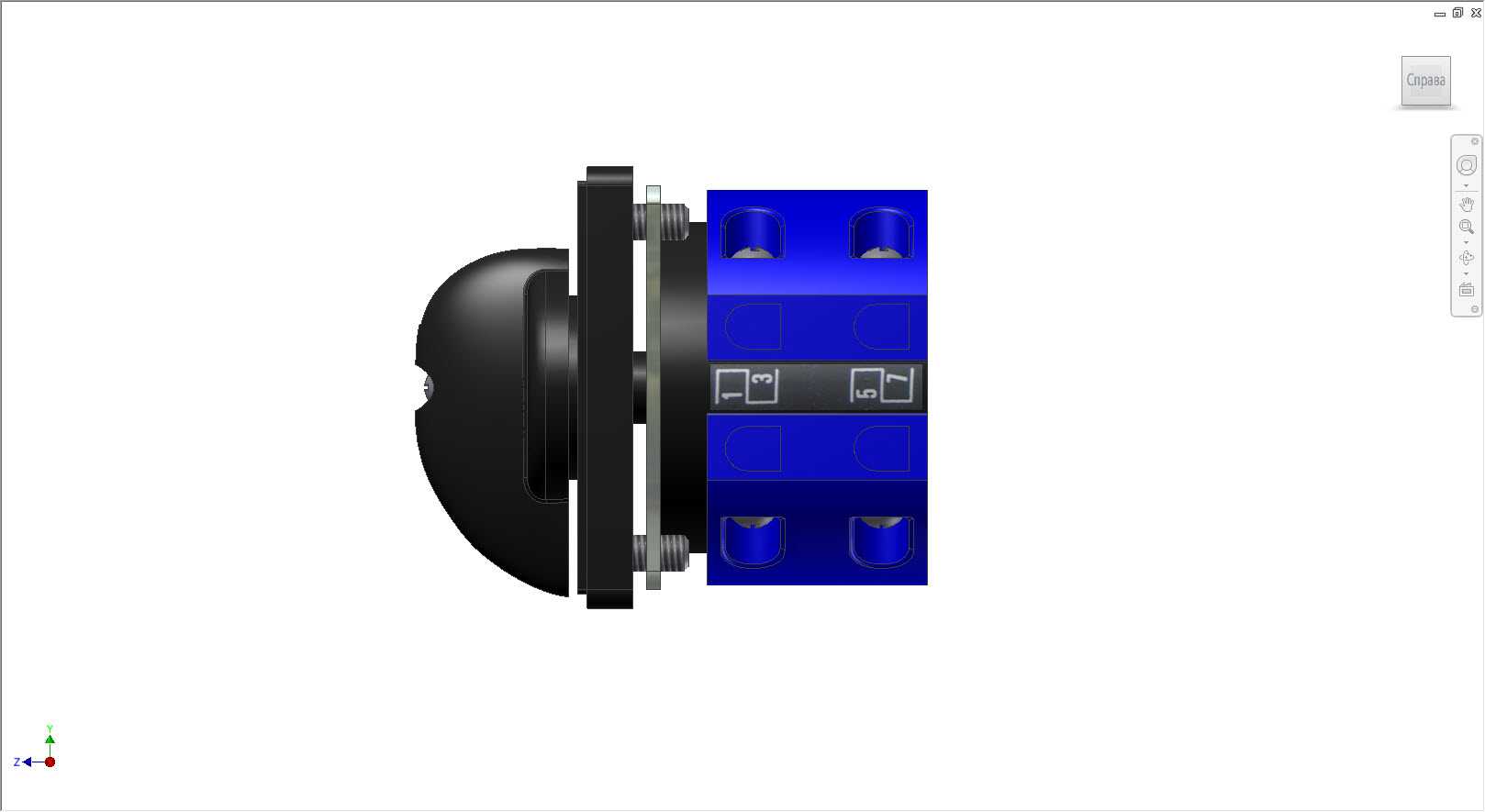

从安装边界来看，这款开关采用标准面板嵌入式安装结构，面板尺寸适配行业通用的柜体开孔规格，安装时仅需在操作面板上开出对应尺寸的方孔，将开关本体从面板前方嵌入，通过后部自带的安装卡扣或锁紧螺母即可完成固定，无需额外复杂的安装支架。开关后部的接线端子采用螺钉压紧式结构，接线空间充足，可适配不同线径的控制导线，接线方向规整，不会与柜内其他走线产生干涉，整体轴向安装深度紧凑，能够适配厚度不同的各类操作面板，即使是内部空间局促的小型控制箱也能顺利安装。开关整体结构紧凑，操作力矩适中，既不会因为操作力过大导致操作费力，也不会因为力矩过小出现意外触碰移位的问题，在各类工业现场的振动环境下也能保持档位稳定，不会出现自行脱档、误接通的情况。
