铝型材框架台式数控雕刻加工设备结构

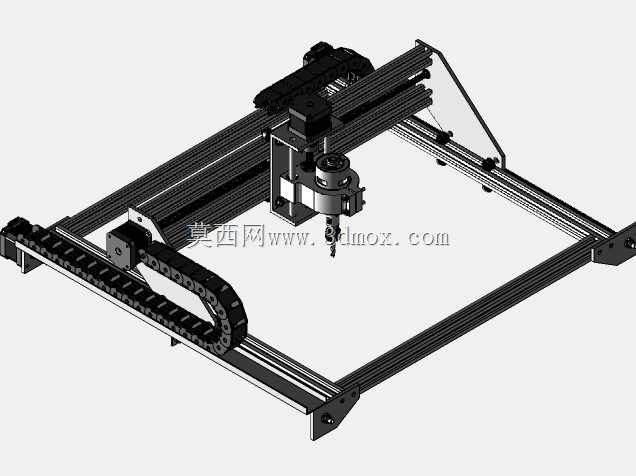

　　这套台式数控加工设备的整体框架采用标准工业铝型材拼接搭建，型材槽口直接用于安装直线导轨、传动组件以及侧边的钣金护板，无需额外焊接加工，所有连接点位均采用内置角码与T型螺栓锁紧，装配过程中可根据实际走线、部件安装需求灵活调整固定位置，后期维护拆解也无需破坏主体结构。设备采用龙门移动式传动布局，加工台面固定在底座框架上，X轴方向的两根平行导轨分别布置在台面两侧的铝型材梁上，龙门横梁横跨在两根X轴导轨滑块上，Y轴传动组件集成在横梁内部，带动主轴安装座沿横梁方向往复移动，Z轴滑台垂直固定在Y轴滑座上，负责带动加工主轴完成垂直方向的进给动作，这种布局的优势在于运动部件重量控制均衡，高速移动时不会因为台面负载变化影响传动精度，同时固定台面的承载能力更强，可适配不同材质的待加工工件装夹。

　　从实际应用场景来看，这类设备可覆盖小型广告标识雕刻、亚克力板材切割、PCB样板铣削、软金属小件浮雕加工、木工小件开槽雕花等多种加工需求，相比大型工业雕刻设备，它的占地面积更小，对安装场地的地面承重、空间净高要求更低，普通工作室、小型加工门店、学校实训车间甚至个人工坊都能完成部署安装。设备的主轴采用高速风冷电主轴，通过ER夹头装夹不同直径的加工刀具，可根据加工材质的硬度、切削量要求调整主轴转速与进给速度，主轴侧面预留了冷却风路与刀具冷却喷嘴的安装位，加工金属材质时可加装微量润滑装置，降低刀具磨损同时避免切屑粘刀。

　　传动系统的设计上，X、Y、Z三个轴均采用步进电机搭配同步带或者滚珠丝杠的传动方案，模型中拖链的布置完全按照实际走线需求设计，X轴的动力线、信号线沿侧边拖链排布，Y轴与Z轴的线缆沿龙门横梁上的拖链走向布置，所有线缆在拖链内预留足够的弯曲半径，避免设备往复运动过程中线缆出现拉扯、过度弯折导致的线芯断裂问题。设备的限位开关安装在各轴的行程两端，采用触碰式机械限位或者光电限位均可，安装位直接在铝型材槽口内固定，调整行程范围时只需松开限位块的锁紧螺栓即可滑动调整位置，无需重新打孔攻丝。

　　安装边界方面，设备整体的长宽尺寸控制在常规工作台可承载的范围内，底座框架底部预留了可调脚杯的安装孔位，部署时可通过调整脚杯高度将设备台面调至水平状态，抵消地面不平整带来的安装误差，不需要额外做混凝土基础固定。设备的电控系统可布置在底座框架的侧边空余位置，驱动板、电源、控制主板都可以安装在铝型材框架上预留的电气安装板上，整体走线全部沿型材槽口隐藏布置，既可以避免加工过程中切屑掉落损坏线缆，也能让设备外观更加整洁。

　　设计过程中需要重点关注各轴的运动同轴度，X轴两根导轨的平行度需要控制在丝级公差范围内，否则龙门移动时会出现卡顿、滑块磨损加快的问题，Y轴导轨与X轴运动方向的垂直度也需要在装配时做打表校准，保证加工出来的工件直角边不会出现偏差。Z轴滑台的垂直度直接影响加工深度的一致性，装配时需要校准主轴轴线与台面的垂直度，避免加工平面出现深浅不一的斜面。另外，龙门横梁的型材选型需要考虑刚性需求，避免主轴高速切削时横梁出现共振，导致加工表面出现振纹，可根据实际加工负载选择合适截面尺寸的铝型材，必要时可在横梁内部加装加强筋提升整体刚性。

　　设备的台面采用标准铝型材台面或者密度板台面，表面预留T型槽或者装夹孔位，方便使用压板、夹具固定待加工工件，台面下方预留了废屑收集的空间，可加装集尘罩连接工业吸尘器，加工过程中产生的切屑、粉尘可直接通过集尘通道吸走，保持加工区域整洁。主轴的安装座设计了可调节的锁紧结构，更换不同功率的主轴时只需调整抱箍的锁紧范围即可，无需重新加工安装座，适配性更强。
