10A250V规格面板安装式保险丝座结构设计

这款保险丝座是低压电气回路中常用的过流保护承载部件，主要应用在小型机电设备、工控终端、仪器仪表、民用电器、电源适配器等需要内置过流熔断保护的场景中，作为熔断器的安装载体，在回路电流超出额定阈值时，内部的保险丝会快速熔断切断电路，避免后端精密元器件、线路因过流出现烧毁、短路起火等风险，是低压配电与设备电控回路中不可或缺的基础保护配件。

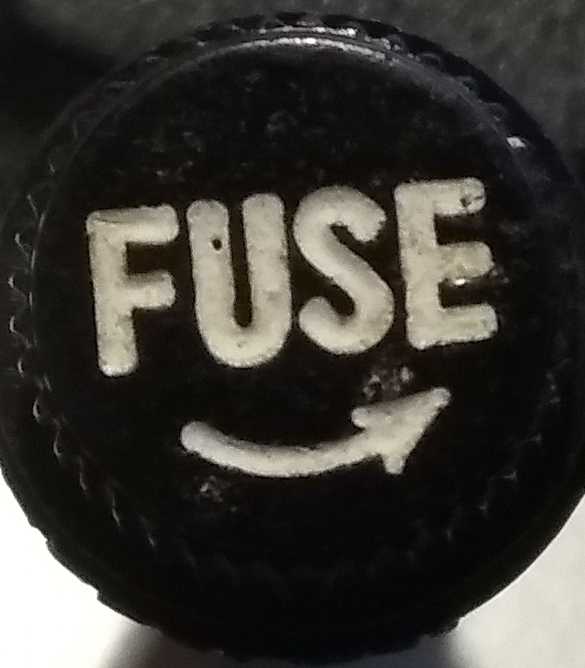

从功能特性来看，这款产品适配10A 250V、15A 125V规格的管状保险丝，额定载流能力覆盖常规小型设备的供电需求，主体采用绝缘耐温的电木材质作为基座主体，具备优秀的阻燃性与绝缘性能，能够在设备长期运行的温升环境下保持结构稳定，避免出现绝缘失效、形变松动的问题。顶部的旋钮帽外圈做了竖向防滑滚花设计，无需借助额外工具即可徒手拧开更换保险丝，旋钮端面模压有清晰的FUSE标识与开启方向箭头，即使是首次操作的运维人员也能快速识别操作方式，降低误操作概率。旋钮与基座之间设置了密封垫圈，既可以提升安装后的面板贴合度，也能阻挡日常环境中的灰尘、溅水进入设备内部，适配多数非严苛防护要求的室内设备使用场景。

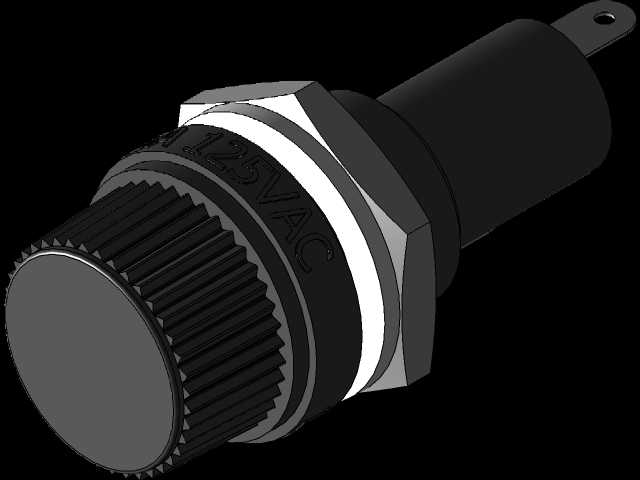

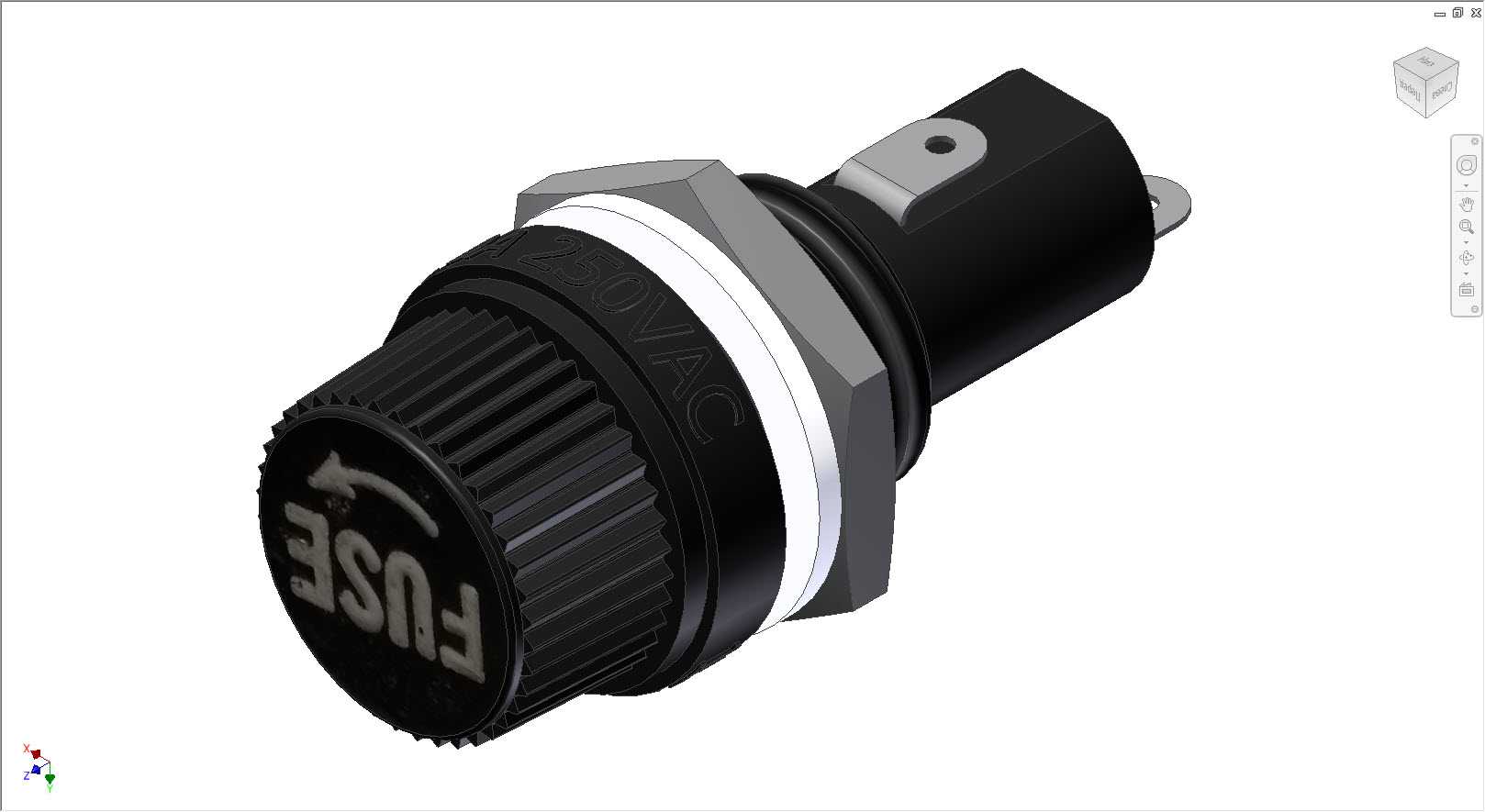

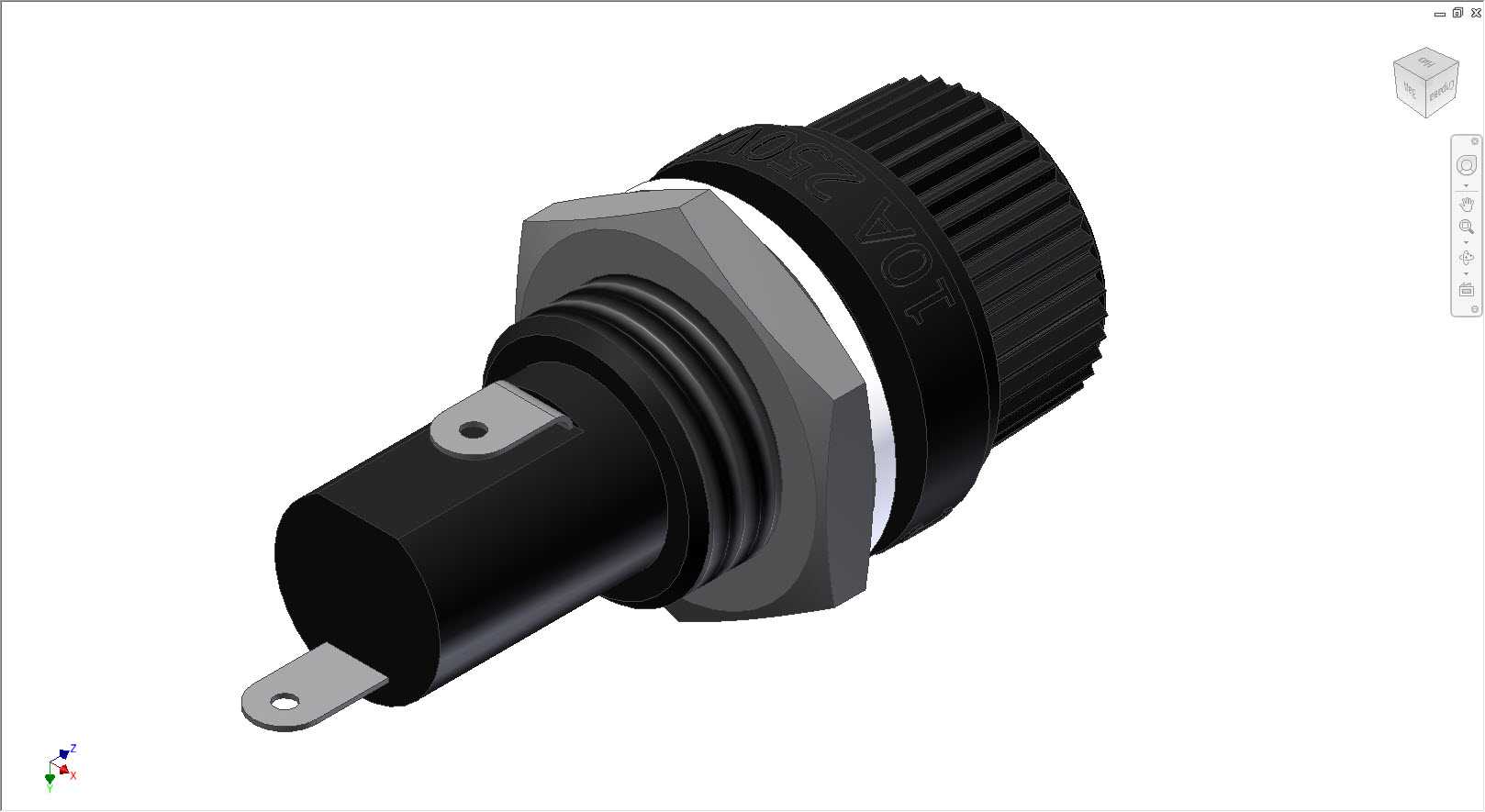

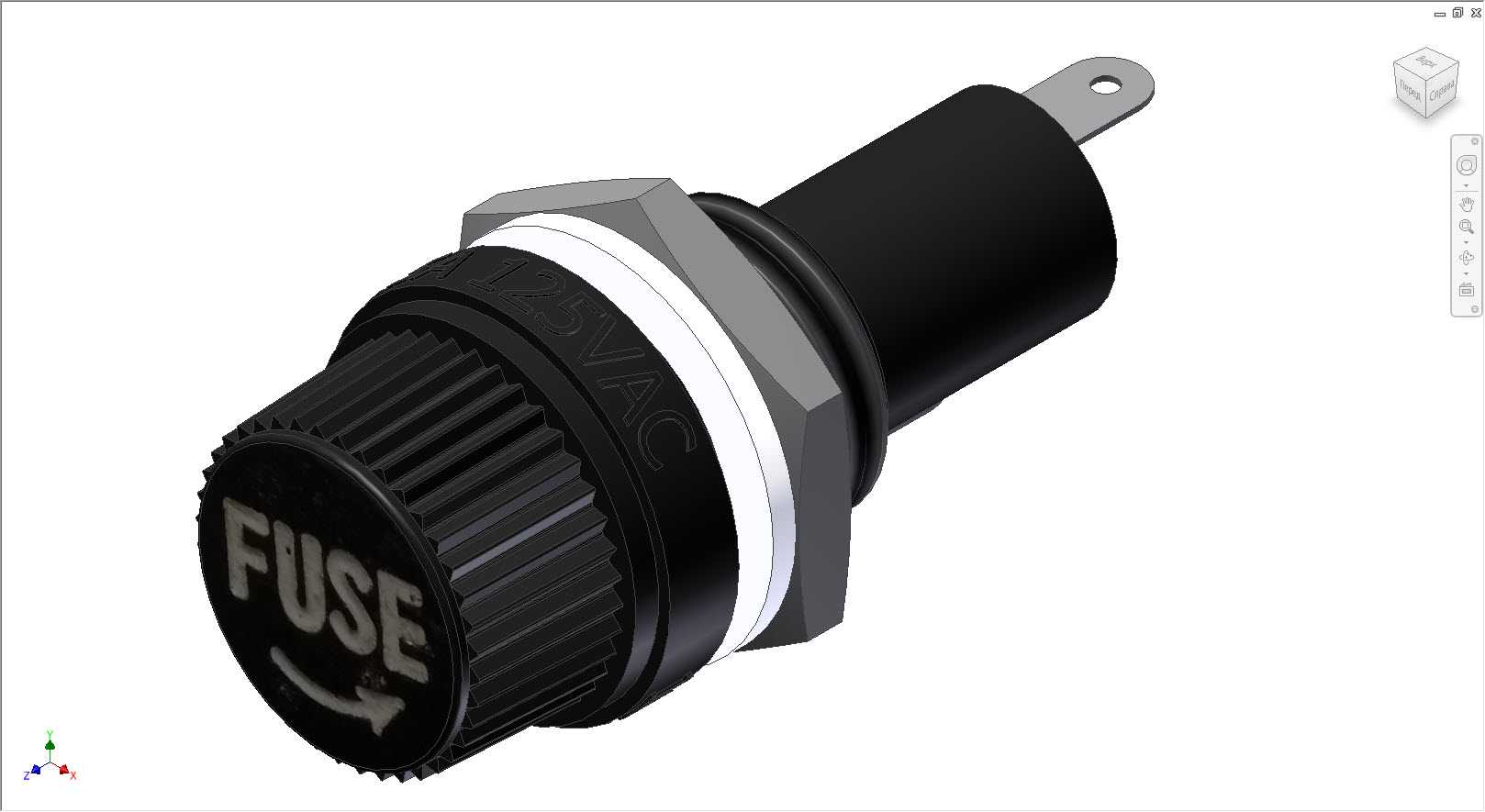

在设计思路上，这款保险丝座采用面板嵌入式安装结构，主体为圆柱型贯穿式设计，搭配六角锁紧螺母可以快速固定在设备面板的预开安装孔上，单引脚接线端从尾部伸出，方便操作人员直接焊接或压接导线，接线路径短，能够减少线路接触电阻带来的额外温升。整体外形紧凑，安装后突出面板的高度较低，不会额外占用设备外部的操作空间，尾部的接线端做了圆角处理，避免穿线安装时划伤导线绝缘层。安装边界方面，这款产品的安装开孔直径适配常规面板开孔尺寸，锁紧螺母的拧紧力矩控制在合理区间，既可以保证安装后无松动晃动，也不会因力矩过大导致塑料基座出现开裂。整体结构没有多余的冗余设计，所有结构特征都服务于快速安装、便捷换芯、可靠绝缘防护的核心需求，能够适配多数常规低压电气设备的保护回路安装要求，在保证电气安全性能的前提下，尽可能压缩了自身的体积占用，为设备内部的其他元器件排布留出更多设计空间。
