重力模拟TDS水质检测传感模块结构设计

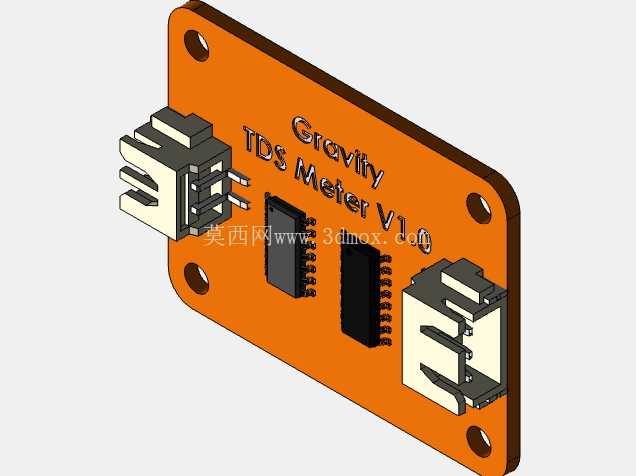

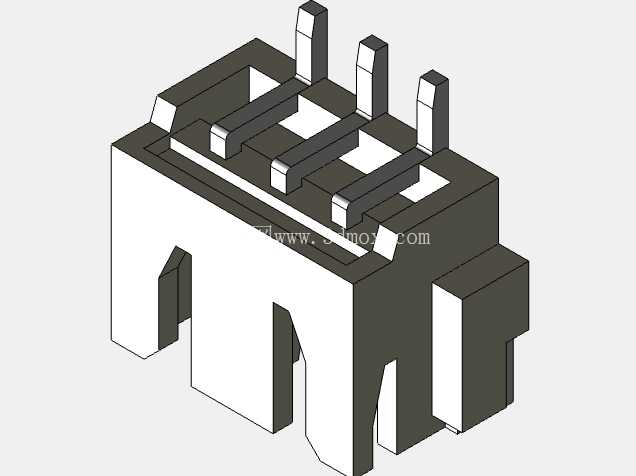

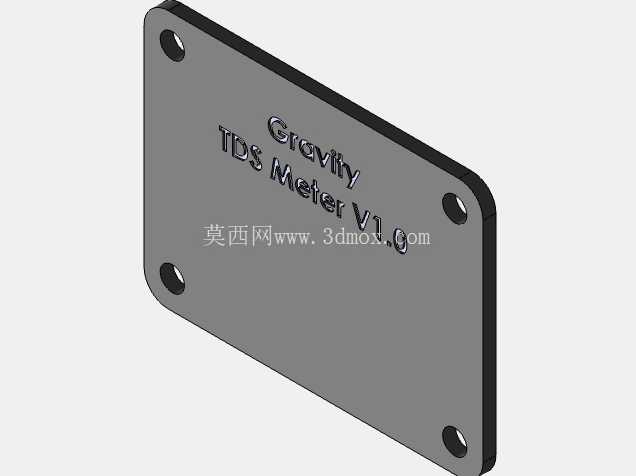

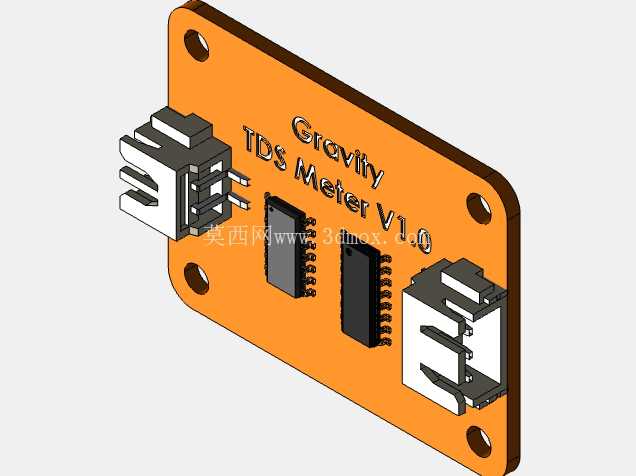

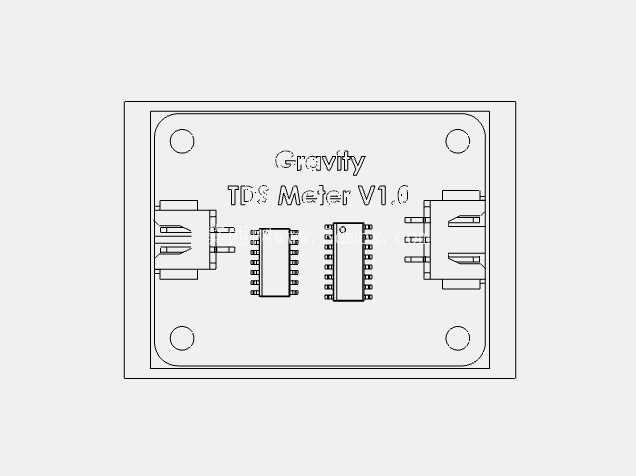

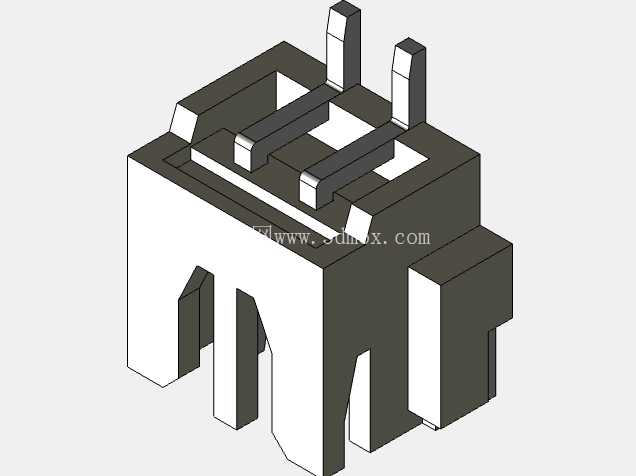

　　在民用净水设备、工业循环水监测、水产养殖水体参数采集这类场景里，TDS检测是判断水体溶解总固体含量的核心手段，这款重力模拟TDS传感模块的结构设计，完全围绕嵌入式集成、现场快速安装的实际需求展开，没有冗余的结构设计，每一处特征都服务于实际使用中的可靠性与装配效率。从结构布局来看，模块采用标准的矩形PCB基板作为承载主体，基板四角预留了等直径的通孔安装位，孔位间距匹配通用电子模块的安装孔距规范，不管是用铜柱固定在设备主控仓内，还是通过尼龙扎带绑定在管路旁的安装支架上，都不需要额外加工转接件，安装边界清晰，不会和周边的电源模块、主控板产生结构干涉。基板上的元件布局做了充分的电磁兼容考量，两个核心信号处理芯片布置在基板中部区域，远离两侧的接插件位置，避免接插件插拔时的应力传导到芯片引脚造成虚焊，同时芯片周边预留了足够的焊盘散热空间，长时间连续工作时不会因为局部积热导致信号漂移。两侧的接插件采用带卡扣的防脱设计，其中一侧是信号输出接插件，匹配通用的3Pin杜邦线规格，直接对接主控板的模拟量采集端口就能传输检测信号，不需要额外焊接转接线；另一侧是探针连接接口，带定位防呆结构，插入检测探针连接线时不会出现针脚反接的问题，卡扣结构能避免设备运输或者现场震动时连接线松脱，导致检测信号中断。

　　基板表面的丝印标识清晰标注了接口定义、模块版本信息，现场装配人员不需要查阅额外的图纸就能快速完成接线，降低装配出错的概率。从实际使用的工况出发，这款模块的结构设计充分考虑了潮湿环境下的使用可靠性，基板边缘做了圆弧过渡处理，没有尖锐的边角，避免安装时划破绝缘层造成短路；接插件的塑壳采用耐温阻燃材质，即使在设备内部临近电源模块的高温区域，也不会出现塑壳变形、引脚短路的问题。在结构建模过程中，所有元件的装配间隙都按照电子装联的标准公差设置，芯片与基板的贴合高度、接插件引脚伸出基板的长度都完全匹配实际SMT贴片加工的工艺要求，导出的结构文件可以直接用于模块的壳体设计、安装支架设计，不需要二次调整尺寸。

　　不同于集成式的一体式检测探头，这种模块化的分离设计，允许检测探针延伸到被测水体管路内，而信号处理模块布置在干燥的设备仓内，既避免了电路部分长期接触潮湿空气出现腐蚀，也方便后期更换探针时不需要拆卸整个主控电路，维护效率更高。在做整机结构布局时，这款模块的厚度尺寸控制得非常紧凑，即使是内部空间狭小的家用净水机电脑仓，也能轻松找到安装位置，不会因为模块过高和仓盖产生干涉；基板的边角做了圆角处理，安装时不会划伤操作人员的手部，也不会划破周边连接线的绝缘外皮。信号处理部分的电路布局做了分区设计，模拟信号采集区域和电源供电区域之间预留了足够的安全间距，结构上不需要额外增加屏蔽罩就能满足常规民用、工业场景下的抗干扰要求，减少了额外的结构零件，降低整体物料成本。对于做水质检测设备、净水设备结构设计的工程师来说，这个模块的三维模型可以直接导入整机装配体中，提前模拟安装位置、接线走向，检查和周边零件的干涉情况，不用等拿到实物样品再调整结构，能大幅缩短产品开发的周期，避免后期打样出现结构不匹配的问题。

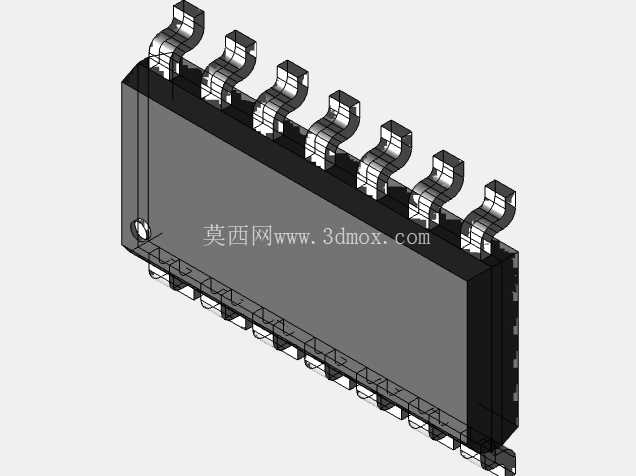

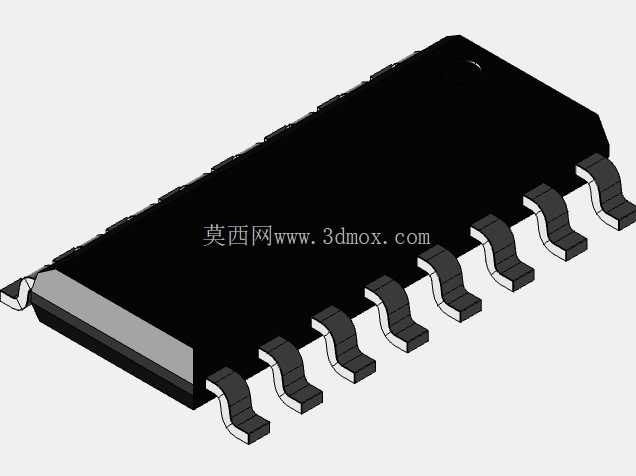

　　模块上的两个主芯片分别承担信号放大和AD转换的功能，结构上两个芯片的高度一致，后期如果需要给模块增加透明防护壳，不需要针对不同高度的元件做特殊的避让结构，防护壳可以做成平整的矩形结构，加工成本更低，装配也更方便。安装孔的位置做了沉台设计吗？不，从结构来看是直通孔，适配M3规格的固定螺丝或者铜柱，不管是从正面锁付还是背面锁付都有足够的操作空间，安装时不需要特殊的工具，普通十字螺丝刀就能完成固定。接插件的插拔方向平行于基板平面，接线时不需要在模块垂直方向预留额外的操作空间，进一步压缩了安装所需的空间尺寸，适合在空间紧凑的嵌入式设备中使用。
