Selis Murai电动自行车定制控制器外壳结构

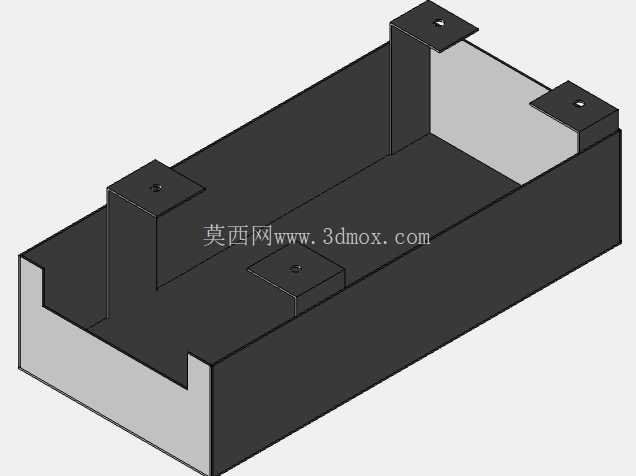

日常做两轮出行设备结构配套时，这类定制化控制器外壳的适配需求占比不低，尤其是针对特定车型做电控部件防护时，不能直接套用通用壳体的尺寸逻辑，得完全贴合车型的预留安装空间、控制器本体的排布方式来做结构设计。这款适配Selis Murai车型的控制器外壳，首先要满足的是电动自行车行驶过程中的防护需求，两轮车日常使用会遇到路面颠簸溅水、扬尘侵入、轻微磕碰等情况，壳体采用半围合的槽型结构，底部与侧壁一体成型，能够给内置的控制器电路板、接线端子提供稳定的物理防护，避免外界杂物直接接触电控元件造成短路、磨损等故障。

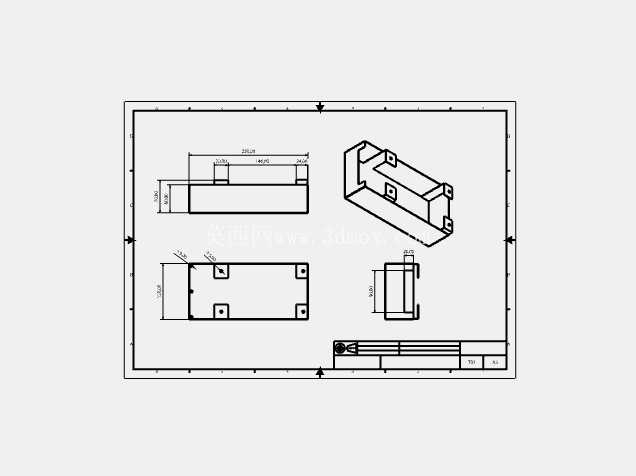

从安装边界来看，壳体上设置的四个带安装孔的凸台，位置完全对应车型电池仓旁的预留安装点位，凸台做了加高处理，一方面可以让壳体与安装基面留出足够的间隙，避免壳体底部直接贴合车架金属面造成磨损，另一方面也能让安装螺丝的锁紧力均匀分布在凸台结构上，不会因为长期骑行振动导致壳体连接处开裂。每个凸台上的安装孔都做了沉台设计，螺丝锁紧后头部不会突出凸台表面，避免干涉周边的线束排布，也不会刮蹭到相邻的电池组件外壳。

设计过程中首先考量的是控制器本体的容纳空间，壳体内部的净空尺寸完全匹配对应控制器的长宽高参数，侧壁的高度刚好覆盖控制器本体的最高元器件，不会因为壳体过深造成空间浪费、增加整车不必要的重量，也不会因为壳体过浅导致元器件顶部外露失去防护。壳体其中一侧的侧壁做了缺口设计，这个位置是专门预留的线束出线口，控制器的电机相线、霍尔信号线、电源连接线都可以从这个缺口规整引出，缺口边缘做了钝化处理，避免长期振动中线束外皮被壳体锐边割破造成线路故障，后续装配时还可以在缺口位置加装橡胶护圈进一步提升线束防护等级。

从实际应用场景来说，电动自行车的控制器通常安装在车架中部、电池组相邻的位置，这个位置的空间非常紧凑，周边既要布置电池、线束，还要留出线束弯折的活动空间，所以这款壳体的外形没有做多余的突出结构，整体轮廓规整，所有边角都做了小圆弧过渡，既可以避免装配时划伤操作人员，也能在有限的安装空间内顺利完成对位安装，不会和周边的车架管件、电池外壳产生结构干涉。壳体的壁厚设计兼顾了结构强度与轻量化需求，采用均匀壁厚设计避免注塑或钣金加工时出现变形，日常骑行过程中遇到的路面冲击、振动都可以通过壳体本身的结构强度吸收，不会因为受力变形挤压到内部的控制器电路板。

另外在结构细节上，壳体内部没有设置多余的加强筋，避免干涉控制器本体的放置，四个安装凸台的位置都做了局部加厚处理，保证安装点位的结构强度，即使长期受到骑行振动的影响，安装孔位也不会出现开裂、滑丝的问题。壳体的开口方向朝向安装基面，装配时先将控制器固定在壳体内，接好所有引出线束之后，再将整个壳体通过四个凸台的安装孔固定在车架的预留点位上，装配流程简单，后续维修拆卸时只需要拧下四个固定螺丝就可以将壳体整体取下，不需要大范围拆解周边的其他部件，售后维护的便利性也做了充分考量。

不同于通用款控制器外壳需要适配多种不同尺寸的控制器，这款定制外壳完全针对特定车型的特定控制器设计，所有结构尺寸都做到了精准匹配，没有多余的冗余空间，既可以有效控制壳体本身的重量，降低整车的簧下质量，也能让控制器在壳体内部不会出现窜动，避免车辆行驶过程中控制器在壳体内晃动拉扯连接线束。壳体表面做了哑光处理，不会因为长期日晒出现明显的老化变色，材质本身也具备一定的耐候性，能够适应户外停放时的温度变化、雨水侵蚀，长期使用也不会出现材质脆化的问题。
