10英寸服务器机架框架结构设计

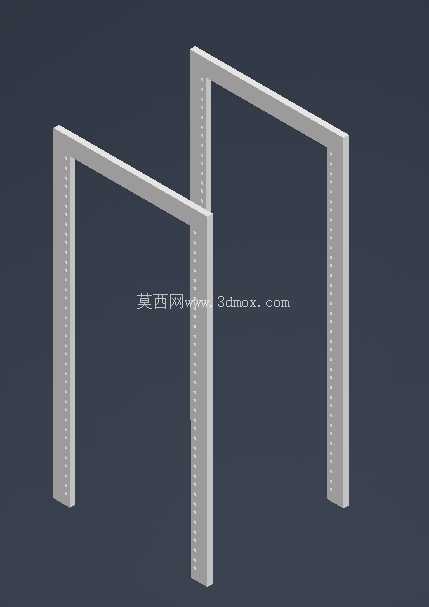

在小型网络部署、边缘计算节点搭建、个人微型机房搭建这类场景里，10英寸规格的机架一直是紧凑型设备安装的核心承载部件，不同于常规19英寸标准机架的大尺寸占用，10英寸机架更适配空间有限的弱电井、桌面机柜、壁挂式小型设备间的安装需求，能在极小的占地范围内完成交换机、微型服务器、PDU电源、小型配线架这类设备的分层固定。本次设计的机架框架，是整套10英寸服务器安装体系的基础承载结构，没有集成多余的面板、托盘、走线槽等附属部件，仅保留核心的双侧立柱与顶部连接横梁结构，给后续的功能拓展预留了完全开放的设计空间。

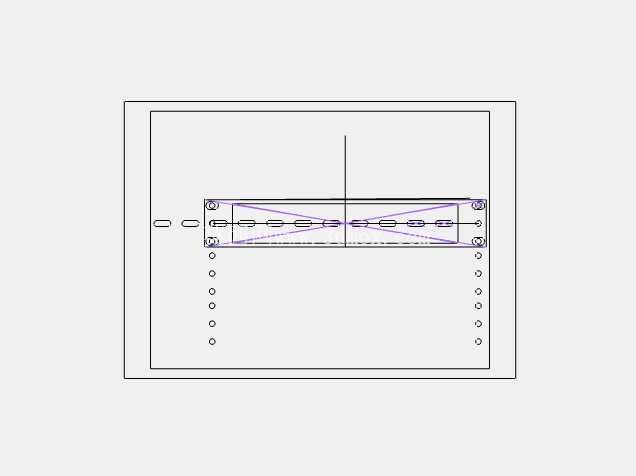

从实际使用的角度出发，这个框架的核心作用是为各类10英寸规格的IT设备提供统一的安装定位基准，两侧立柱上预先排布了等间距的安装孔位，孔位的间距完全遵循小型机柜的通用安装规范，不需要二次打孔就能直接适配标准的10英寸设备挂耳，不管是1U高度的微型交换机、2U高度的家用NAS，还是定制化的嵌入式计算模块，都能通过配套螺丝直接固定在立柱上。框架的整体外形尺寸严格匹配10英寸设备的安装宽度要求，两侧立柱的内侧净距控制在标准范围内，不会出现设备放不进去或者安装后左右晃动旷量过大的问题，立柱的垂直高度预留了足够的单元安装空间，能满足多层设备堆叠安装的高度需求，同时立柱底部预留了与底座、脚轮或者壁挂支架连接的安装孔位，支持桌面放置、壁挂安装、移动支架固定等多种部署方式。

设计过程中优先考虑了结构的刚性与拓展灵活性，框架主体采用等截面的型材结构，通过折弯或者型材拼接的方式成型，立柱与顶部横梁的连接位置采用刚性连接，保证整个框架在挂载多台设备时不会出现侧向变形或者立柱外倾的问题，避免因为结构形变导致设备安装孔位错位。两侧立柱的安装孔采用方形与圆形结合的通用孔型，既可以用卡式螺母快速安装设备，也能直接用自攻螺丝固定定制化的功能插件，不管是加装水平理线架、设备托盘、散热风扇模块，还是定制的前面板、防尘网组件，都能找到对应的安装点位。框架没有设计后部的连接横梁，就是为了给设备后部的走线、接口插拔预留足够的操作空间，不会因为后部横梁遮挡导致电源线、网线插拔困难，也方便后期对设备后部的线缆进行整理维护。

从安装边界来看，这个框架的整体外轮廓尺寸经过反复校核，当放置在桌面时，底部的接触面积足够保证稳定性，即使挂载满额定重量的设备，重心也完全落在底部支撑面范围内，不会出现倾翻风险；如果采用壁挂安装方式，立柱背部预留的壁挂孔位能匹配常规的膨胀螺丝安装间距，不需要额外制作转换挂板就能直接固定在水泥墙或者木质背板上；如果搭配配套的侧板、前后门组成完整机柜，框架的所有外部连接点位都和通用10英寸机柜的配件兼容，不需要修改结构就能直接组装成完整的封闭机柜。在实际建模过程中，所有安装孔位的位置度公差都控制在合理范围内，保证不同批次加工的框架都能和标准10英寸设备完美适配，立柱的型材厚度经过承重校核，在单侧挂载满设备的情况下，立柱的最大变形量控制在允许范围内，不会因为长期承重出现永久性形变。

这个框架的设计思路完全围绕模块化拓展展开，没有做一体化的封闭结构，使用者可以根据自己的实际需求，在这个基础框架上添加各类功能组件，比如在立柱之间加装分层托盘用来放置非机架式的小型设备，在顶部横梁上安装散热风扇形成主动散热风道，在立柱侧面加装理线环整理各类线缆，甚至可以根据安装环境的尺寸需求，在不改变核心安装孔位的前提下，调整立柱的高度来适配更多的设备安装需求。对于做小型IT设备集成、边缘计算节点部署、个人微型机房搭建的从业者来说，这个基础框架能大幅减少重复设计的工作量，只需要根据具体的使用场景添加对应的附属配件，就能快速搭建出符合需求的10英寸设备承载结构，不需要从零开始设计机架的核心承载部分，有效缩短结构设计的周期，也能保证核心安装尺寸的通用性，避免因为自定义尺寸导致后续设备安装出现兼容性问题。
