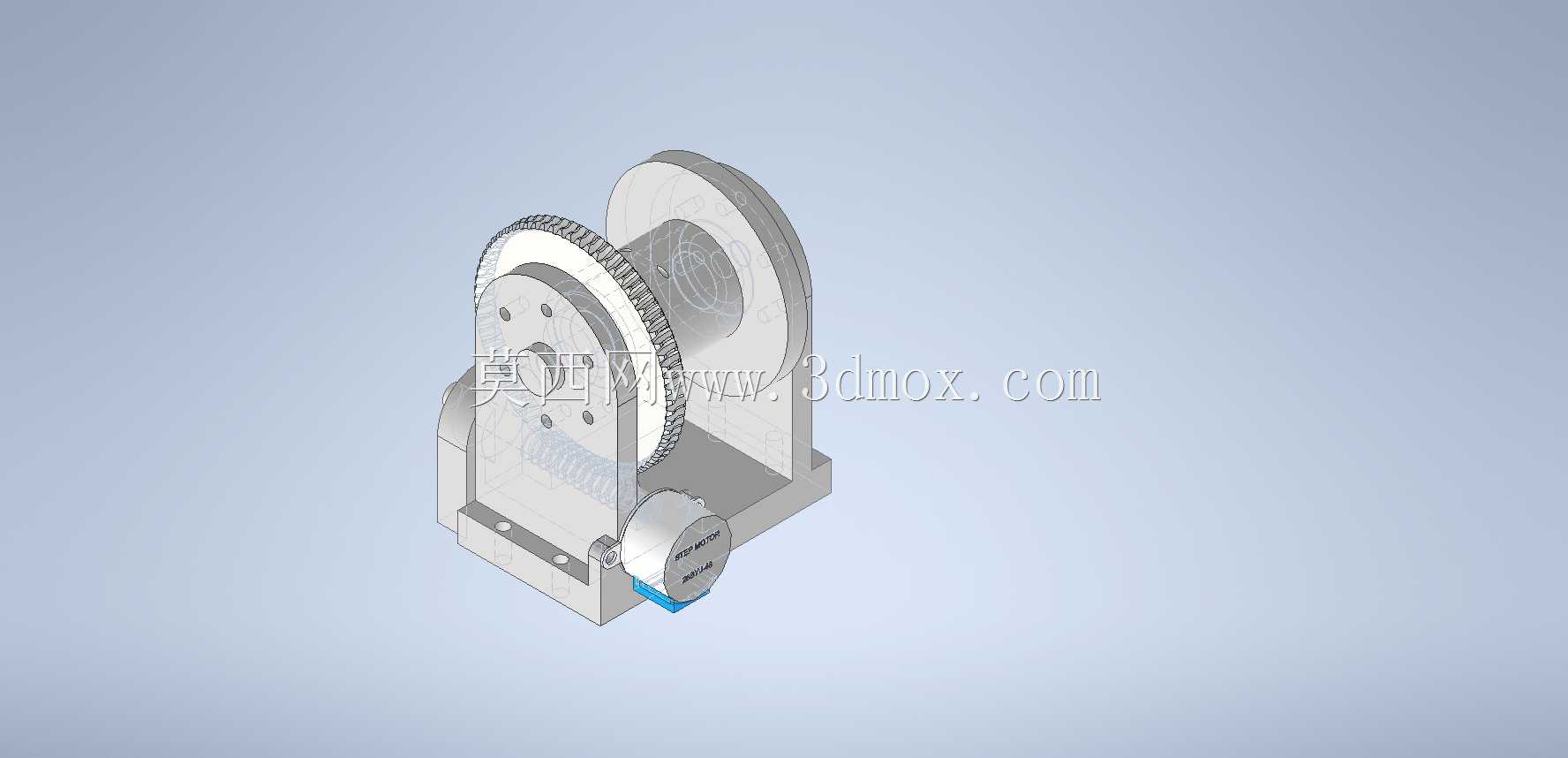

这款小型绞车最初面向桌面实验场景的轻载牵引需求设计,核心采用蜗轮蜗杆啮合传动结构,可实现小扭矩输入下的大牵引力输出,同时自带反向自锁特性,断电后负载端不会出现溜滑倒转的问题,适配轻载牵引、小型教具演示、桌面实验装置牵拉等场景使用。

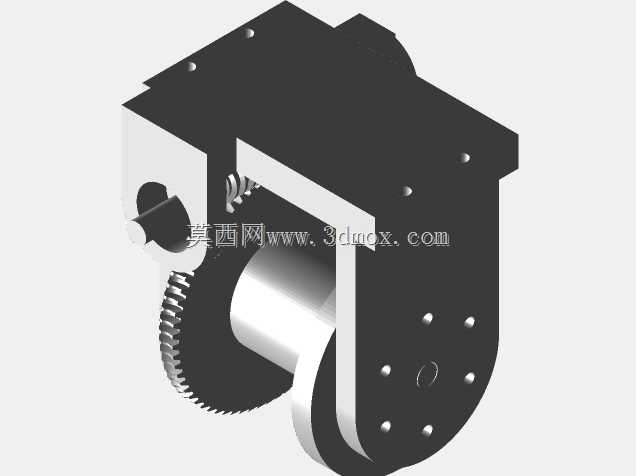

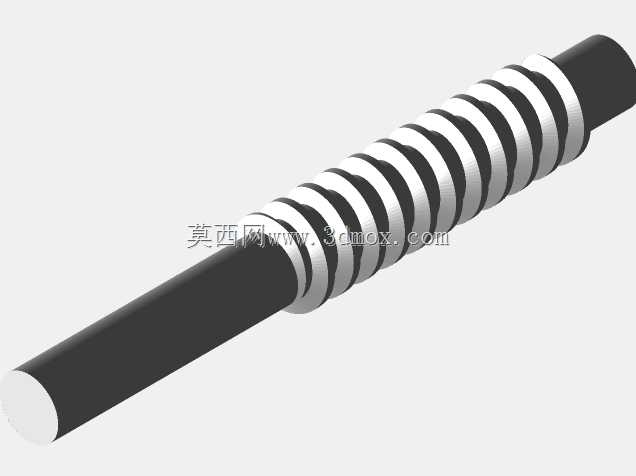

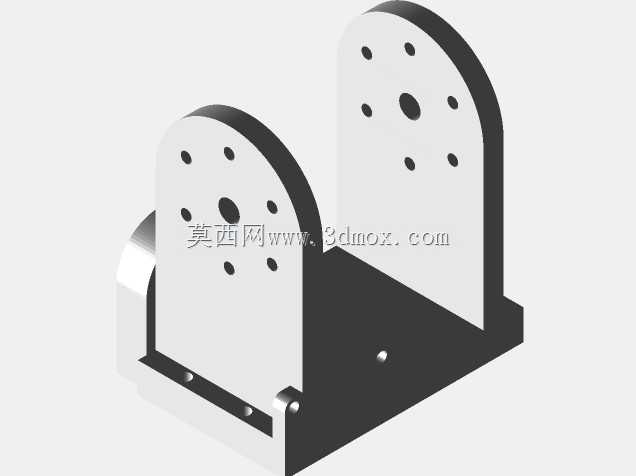

整体结构采用立式双支撑板架布局,两块平行的安装立板通过底部的安装基板连为一体,所有传动部件均布置在两块立板之间的空腔内,既可以对传动齿轮、轴系形成防护,避免外部杂物卡入啮合齿隙,也能让整体受力形成封闭框架,减少单侧支撑带来的轴系偏摆问题。动力输入侧适配小型步进电机安装,电机轴直接插接在蜗杆端部的轴孔内,通过轴孔与电机轴的过盈配合传递扭矩,安装时可在轴配合面涂覆少量厌氧胶提升连接可靠性,避免频繁正反转时出现轴孔打滑的问题。蜗杆两端采用微型深沟球轴承支撑,轴承直接嵌装在两侧立板的预制安装孔内,孔轴配合选用过渡配合公差,装配时可通过铜棒轻敲轴承外圈完成安装,避免敲击轴承内圈造成滚道损伤,轴承安装到位后可在滚道位置涂抹少量低温润滑脂,降低长时间运转的磨损与噪音。

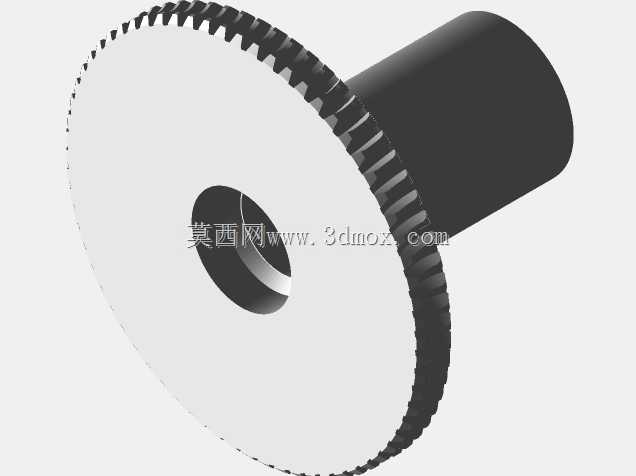

与蜗杆啮合的蜗轮采用大直径薄齿圈结构,蜗轮与绕线卷轴通过同轴连接固定,卷轴同样通过两端的轴承支撑在立板上,卷轴中段设计有绕线容腔,容腔两侧设置挡边,避免牵引绳在收卷过程中从卷轴侧边脱出。考虑到3D打印工艺的成型限制,卷轴采用分体式结构设计,分为带连接法兰的主体段与外侧挡圈两部分,打印完成后可通过定位柱与胶水粘接为整体,既降低了打印时的支撑用量,也能保证绕线容腔的表面粗糙度,减少收线时的绳体磨损。卷轴上预制有多个径向小孔,可用于穿入牵引绳的绳头进行固定,也可作为后续加装导绳器、计数触发片的安装位,拓展不同的使用功能。
安装边界方面,整体结构的底部基板上预制有多个沉头安装孔,可通过M3规格的内六角螺丝将整个绞车固定在实验台架、教具底板或者小型移动装置的机架上,安装孔的孔位间距按照标准铝型材的槽距设计,可直接适配通用工业铝型材的安装需求,不需要额外加工转接板。整体结构的轴向宽度控制在较小尺寸范围内,安装时不需要预留过大的侧向操作空间,仅需要在电机接线侧预留出接线与电机散热的空间即可,卷轴的出线方向可根据实际安装需求调整,可适配水平出线、垂直出线等不同的牵引方向。
实际使用过程中,该绞车可承受的牵引负载适配小型步进电机的输出扭矩,可用于桌面实验中牵拉小型滑块、升降轻质负载、作为小型机械装置的牵引动力使用,蜗轮蜗杆的传动比可根据实际需求调整蜗轮齿数与蜗杆头数,不需要改动外部的支撑板安装尺寸即可实现传动参数的适配。结构上所有受力部位均做了加厚处理,立板上的轴承安装位周边设计有加强筋,避免轴承压装或者负载牵引时出现立板变形的问题,电机安装位预留了电机固定的螺丝孔,可适配不同安装尺寸的小型步进电机,不需要额外加工电机安装座。
在细节设计上,绕线卷轴的表面做了细微的防滑纹路处理,可避免牵引绳在卷轴上出现打滑空转的问题,蜗轮与蜗杆的啮合侧隙控制在合理范围内,既不会因为侧隙过大造成传动回程差过大,也不会因为侧隙过小导致运转卡滞,装配时可通过调整两侧轴承的安装垫片厚度来微调啮合侧隙,达到最佳的传动状态。整个结构没有复杂的异形曲面,所有零件均可通过3D打印或者简易铣削加工完成,加工成本低,装配流程简单,不需要专用的装配工装,普通爱好者或者教学场景下也可快速完成组装调试。
