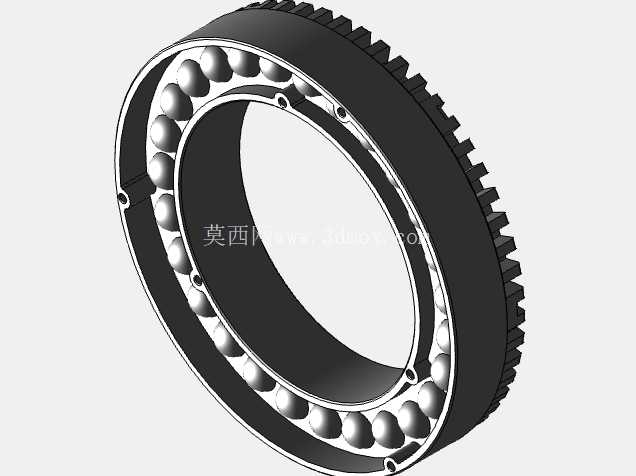

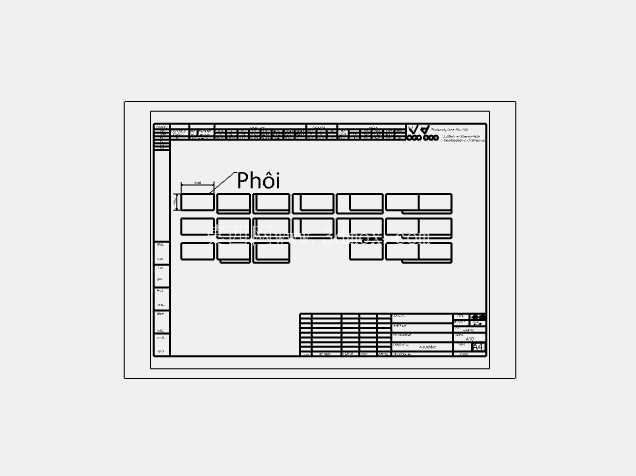

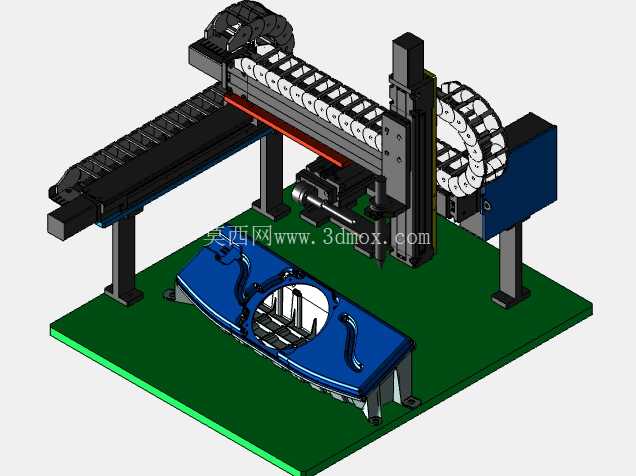

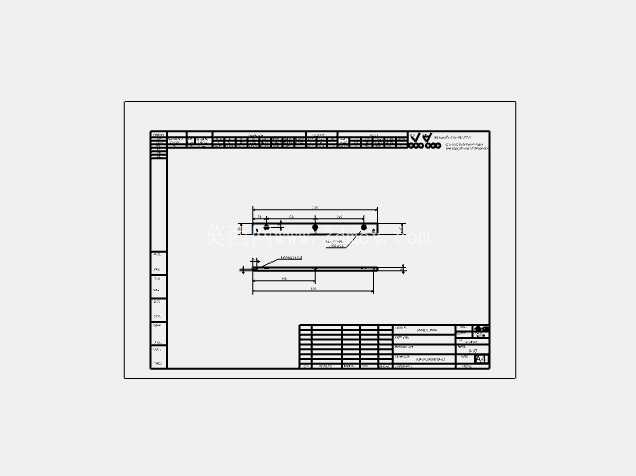

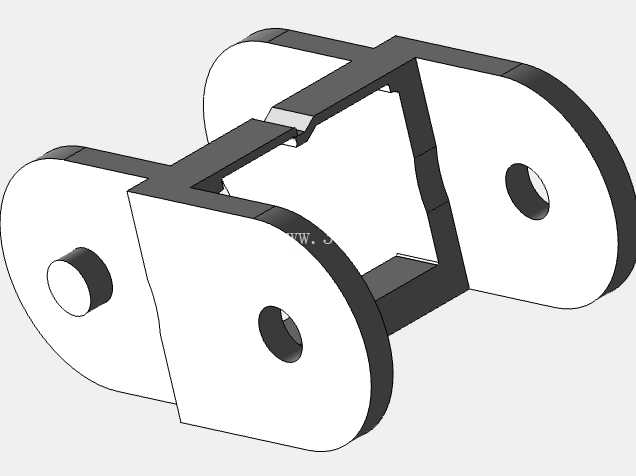

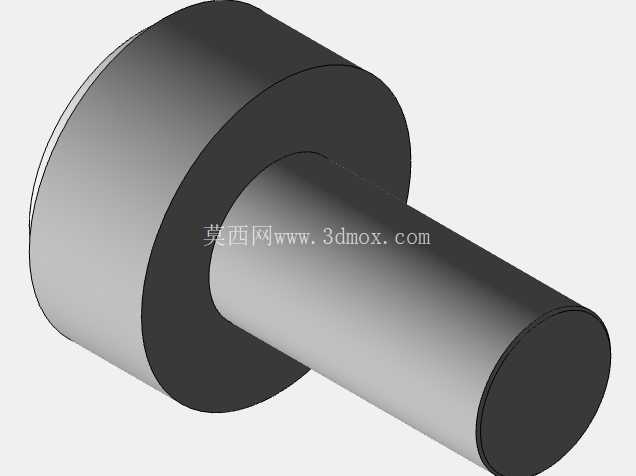

立式框架结构铸造加工专用工装设备

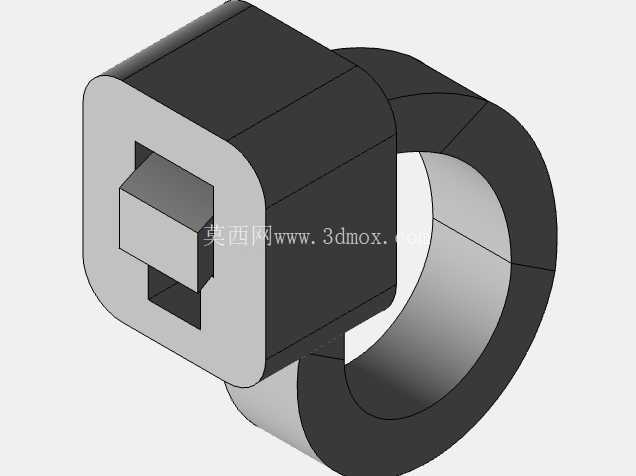

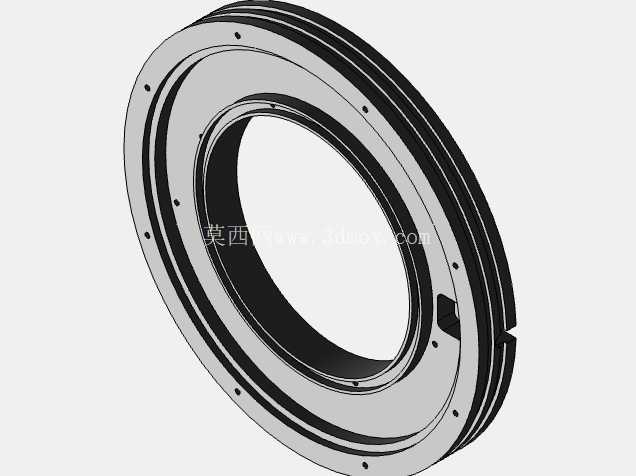

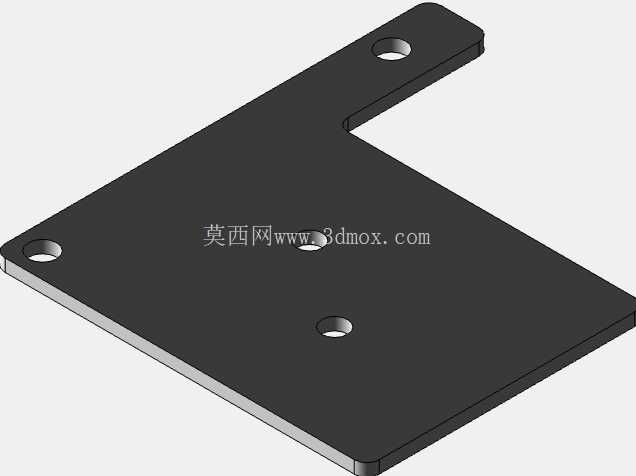

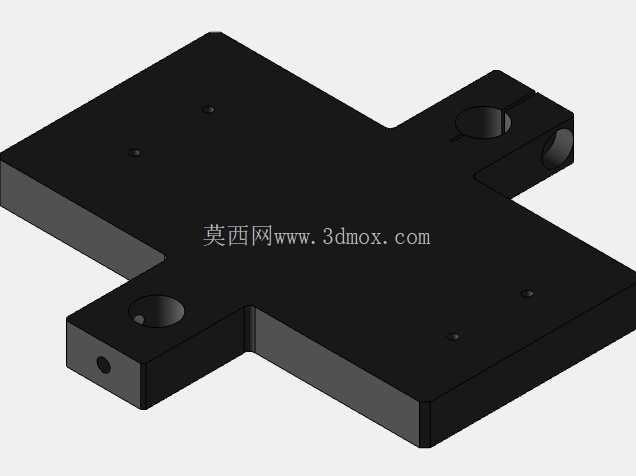

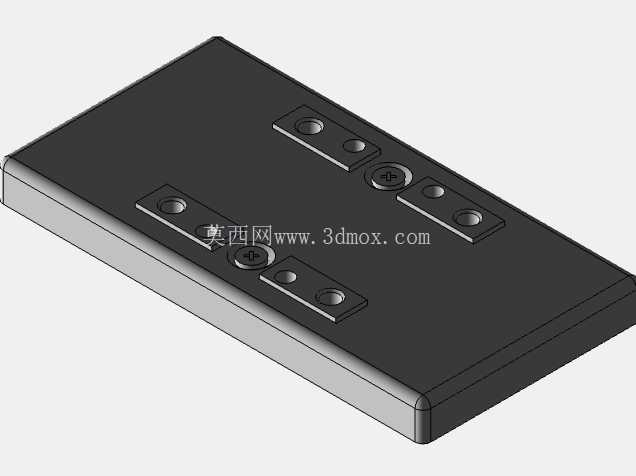

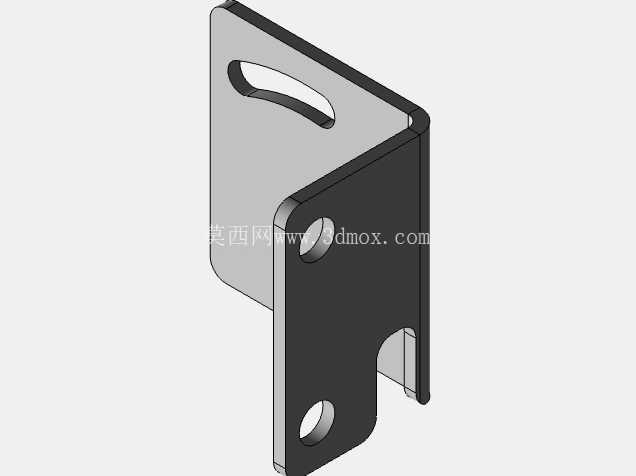

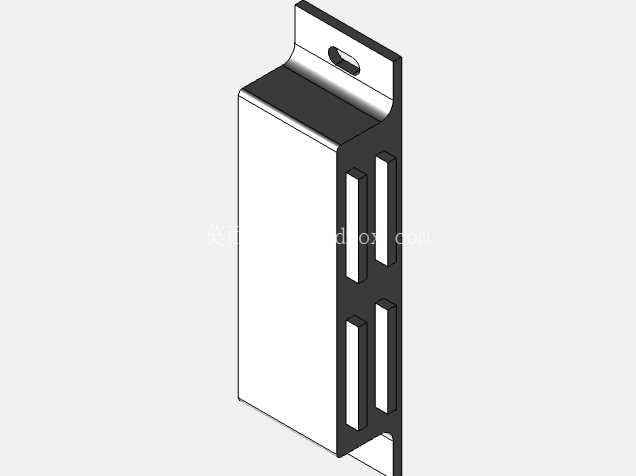

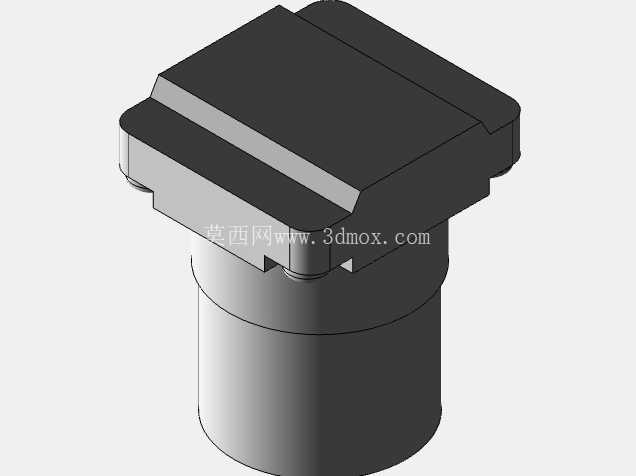

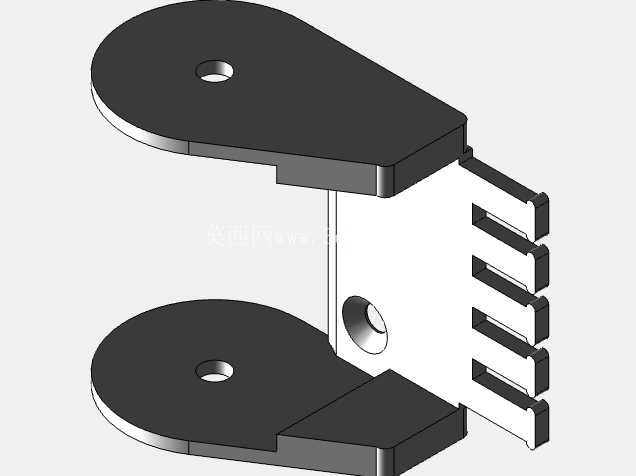

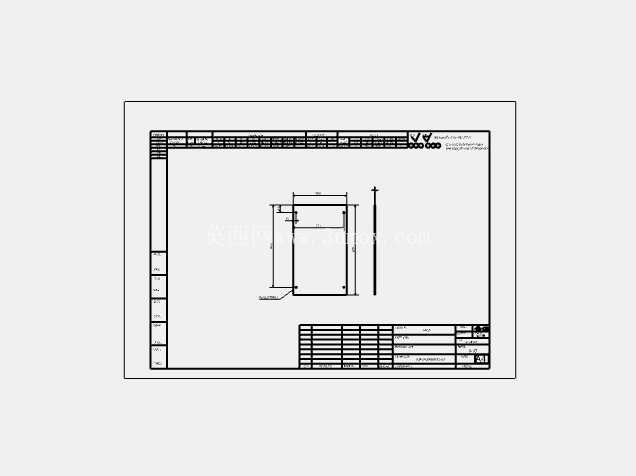

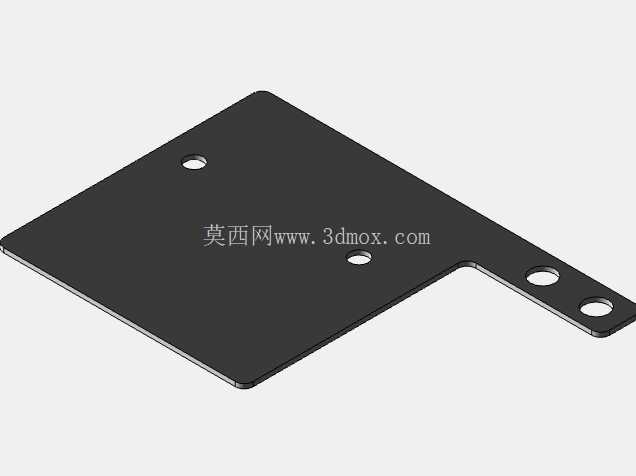

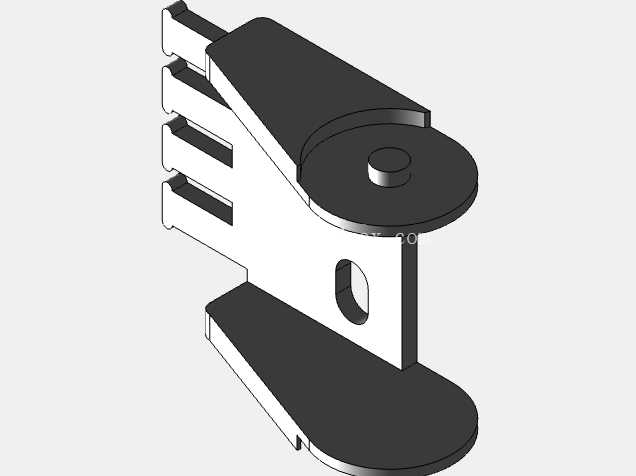

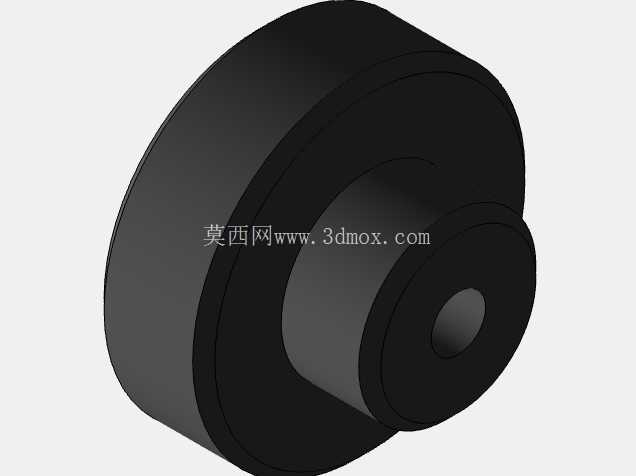

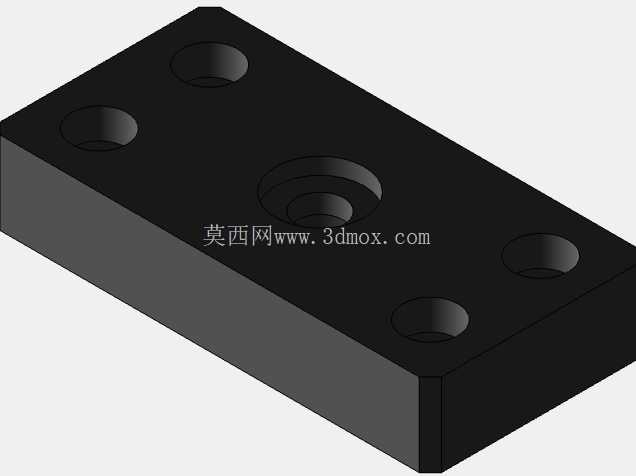

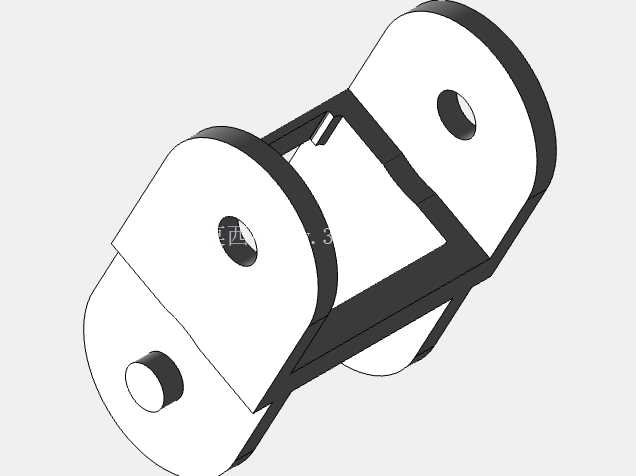

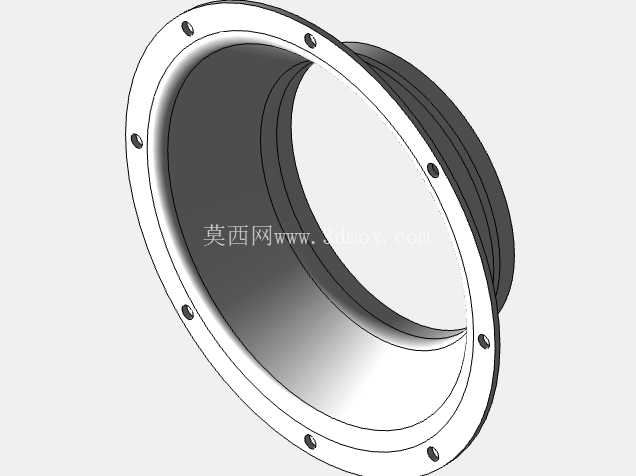

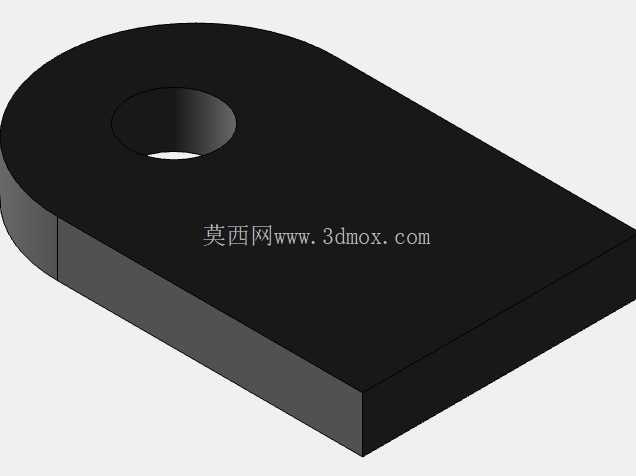

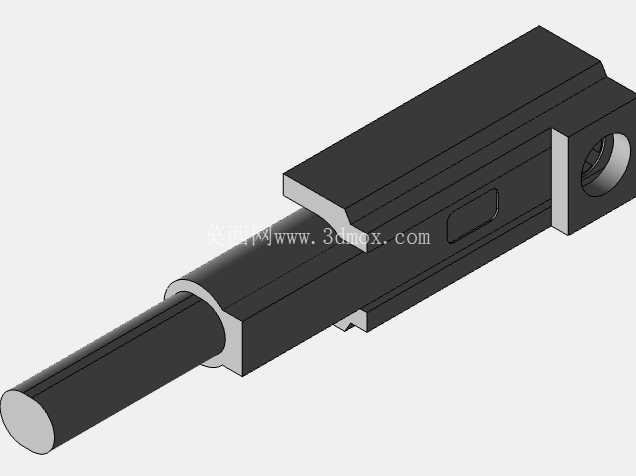

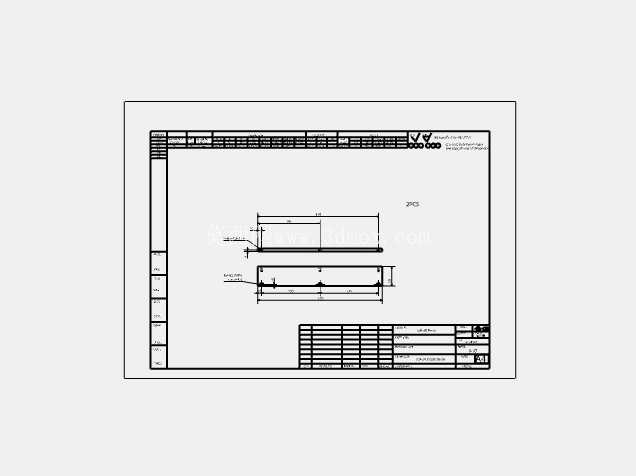

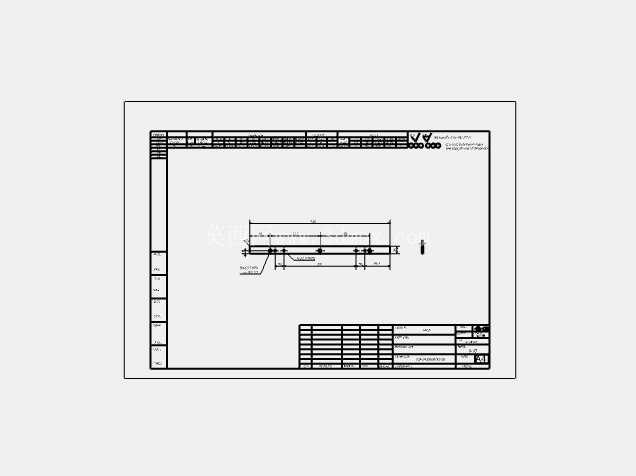

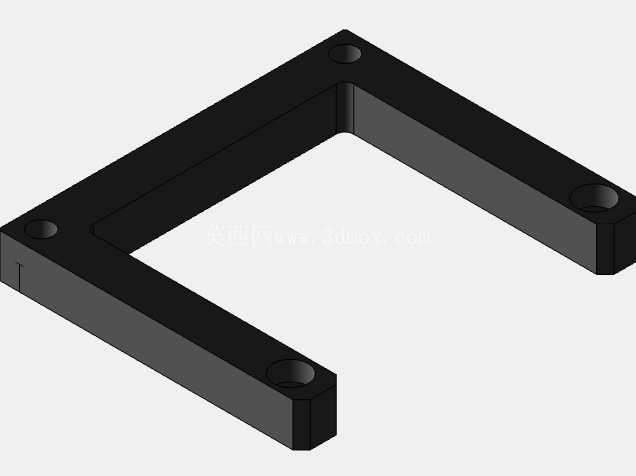

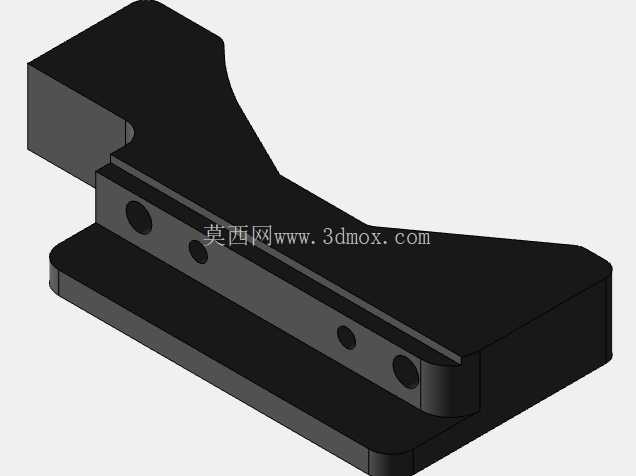

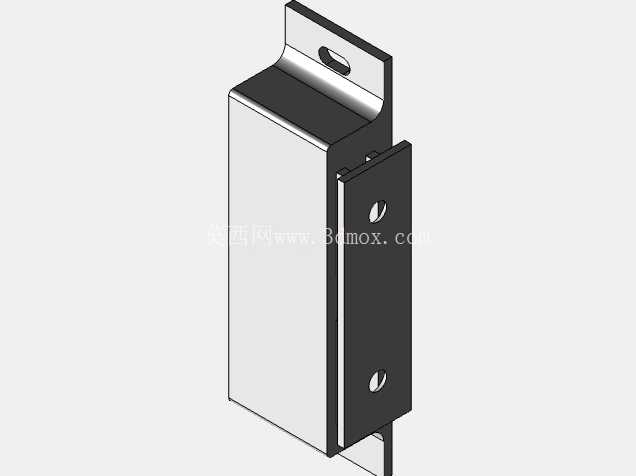

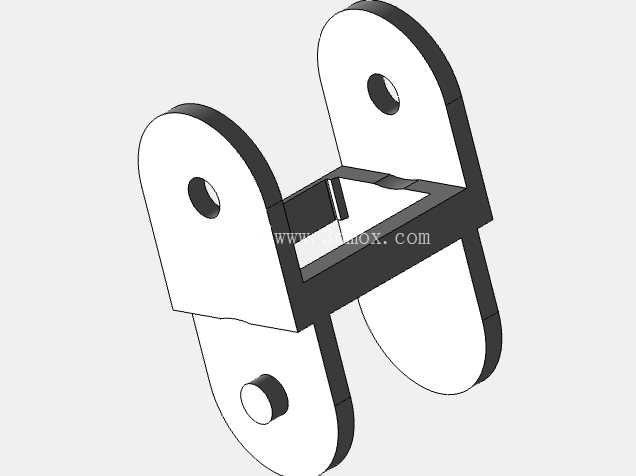

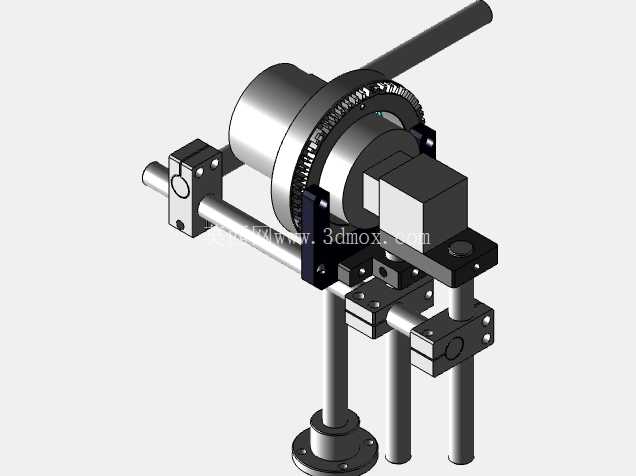

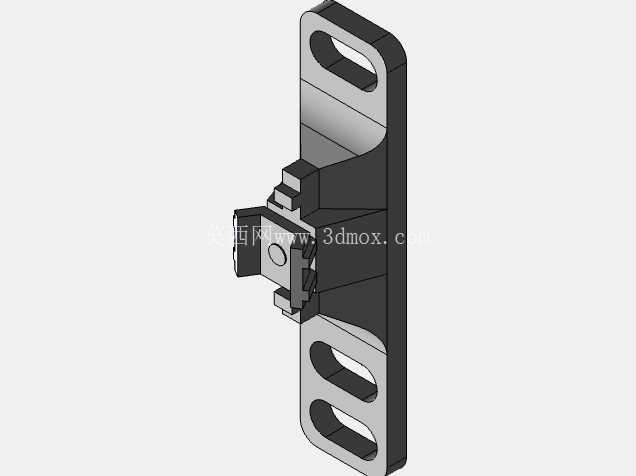

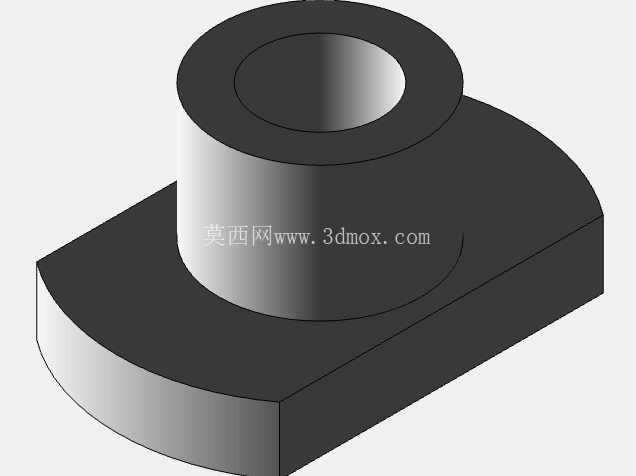

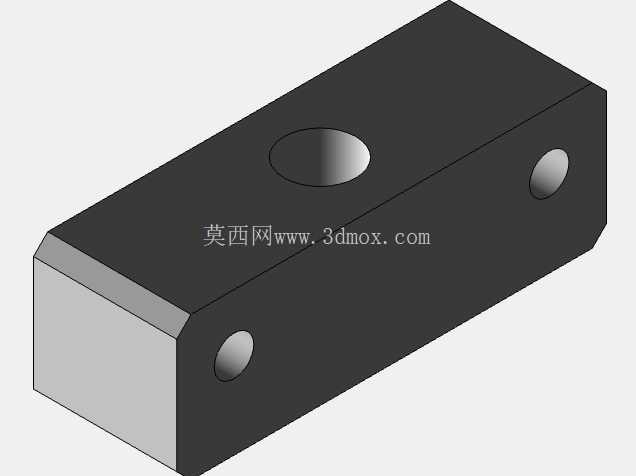

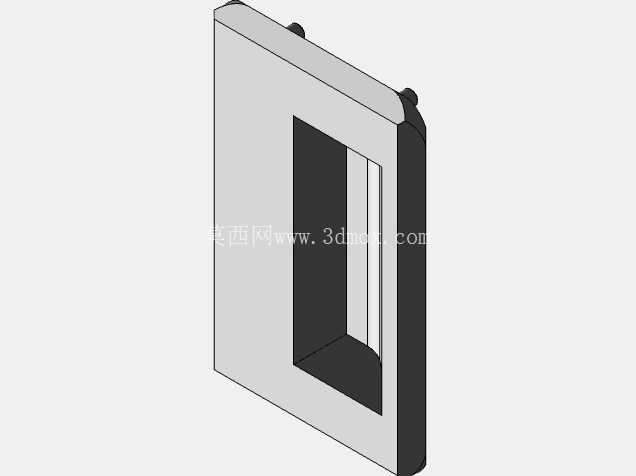

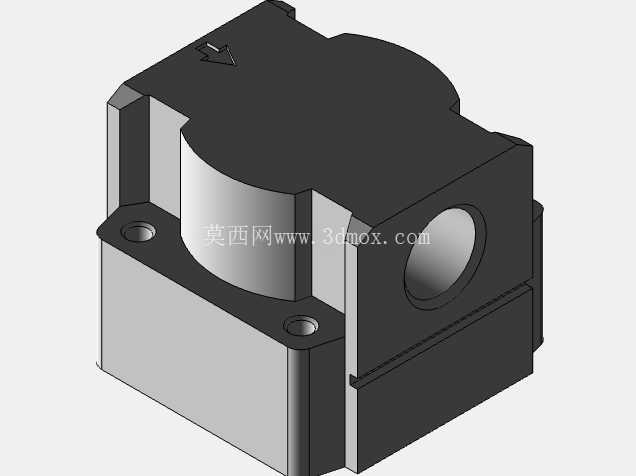

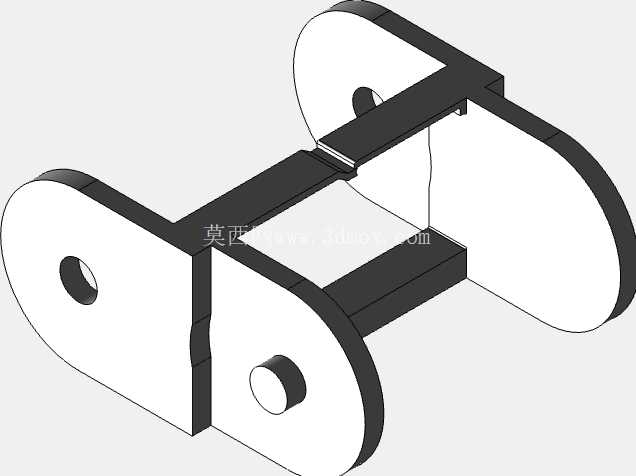

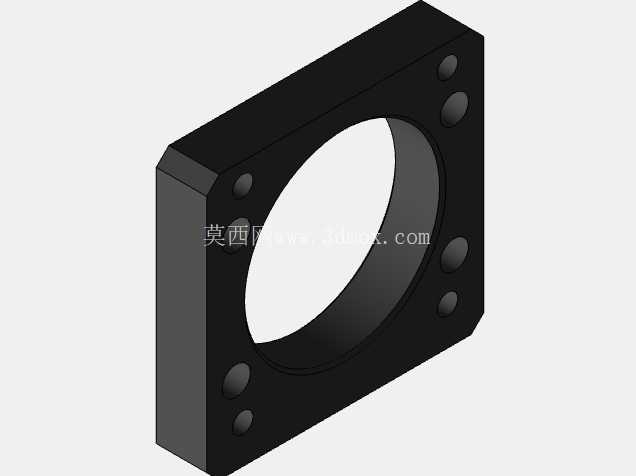

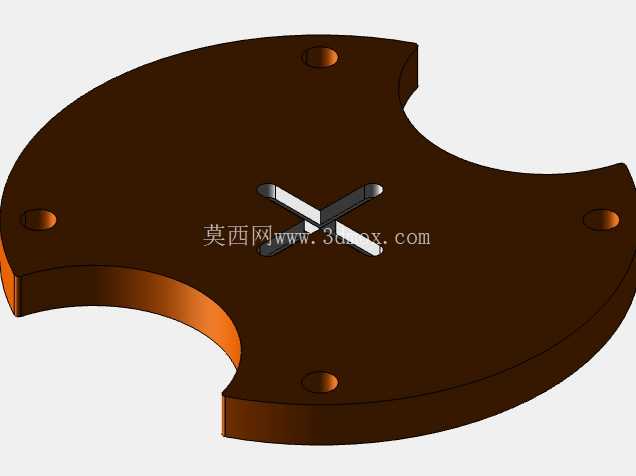

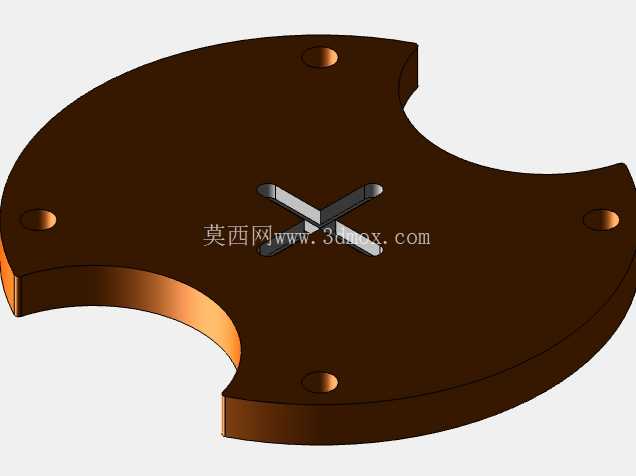

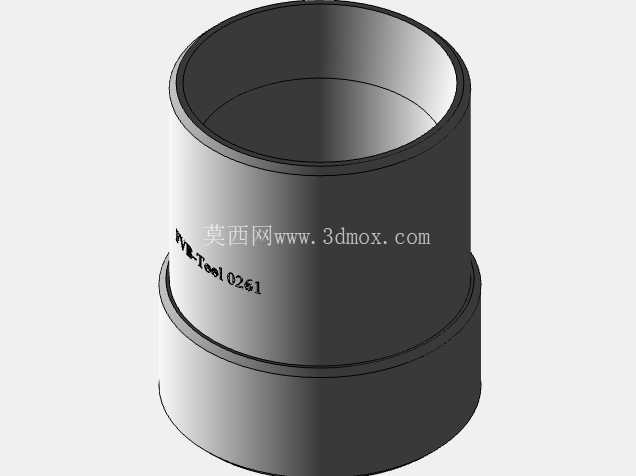

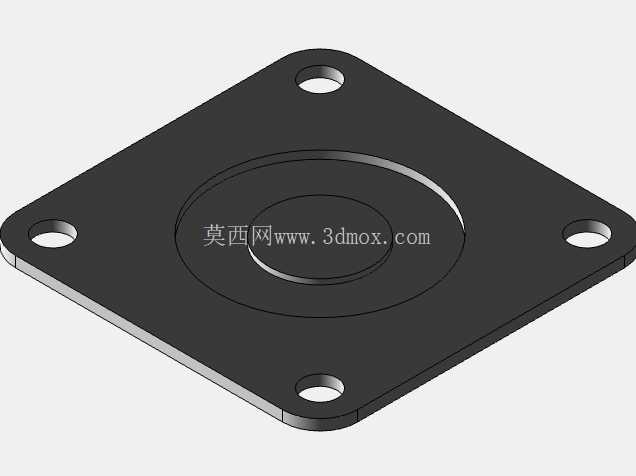

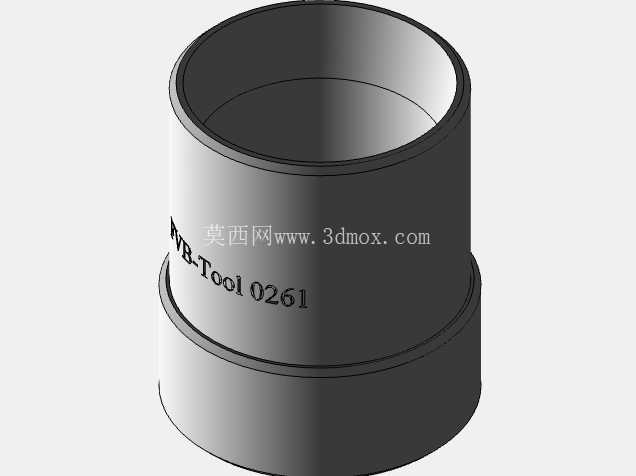

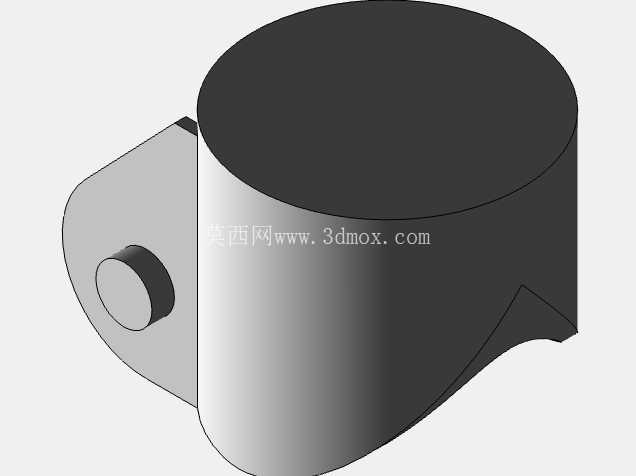

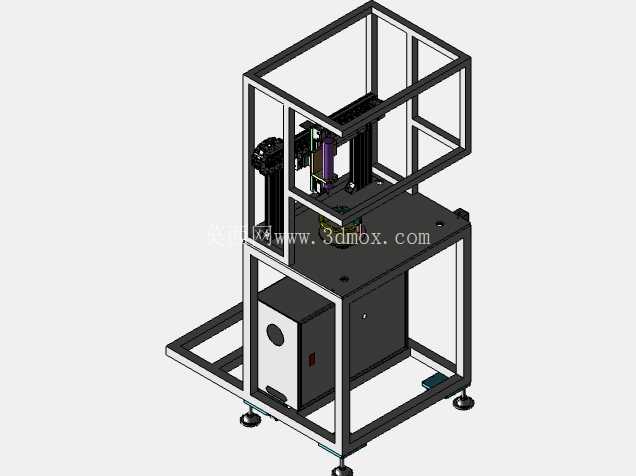

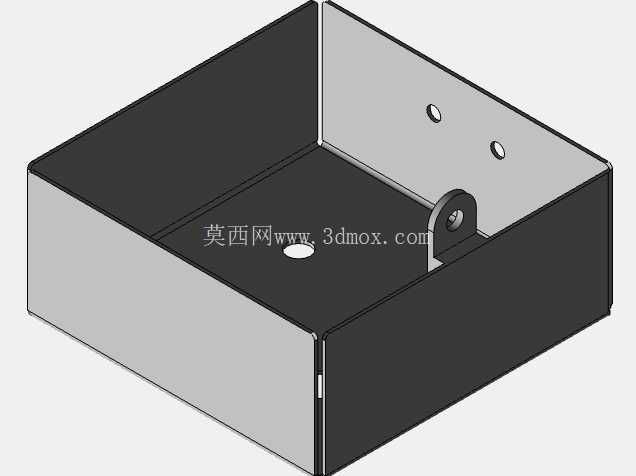

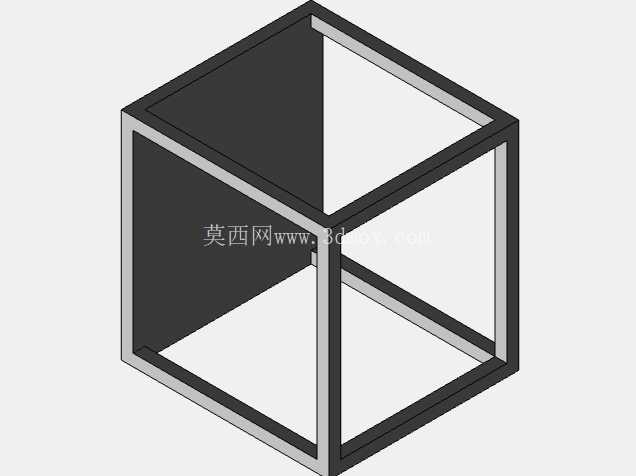

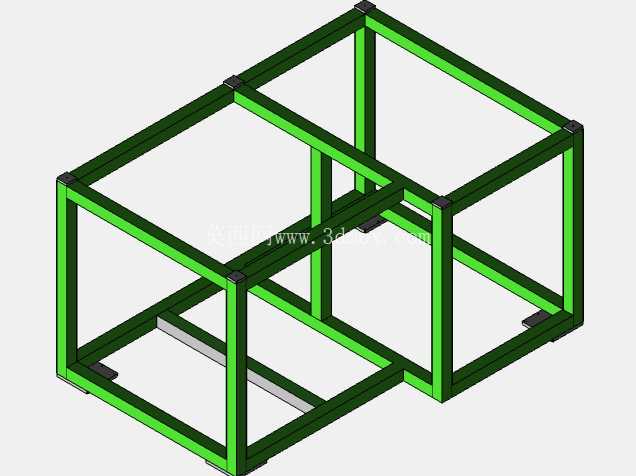

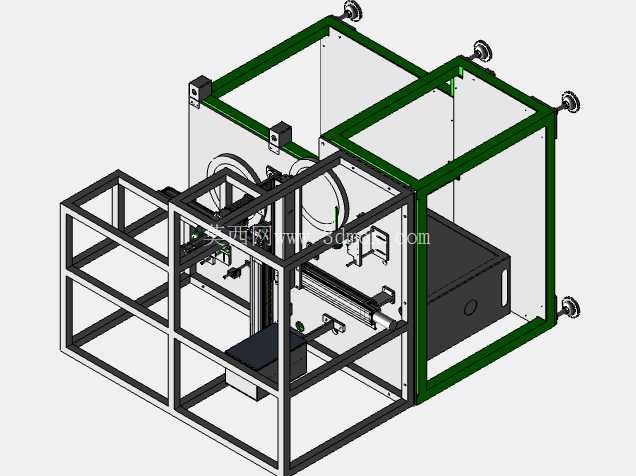

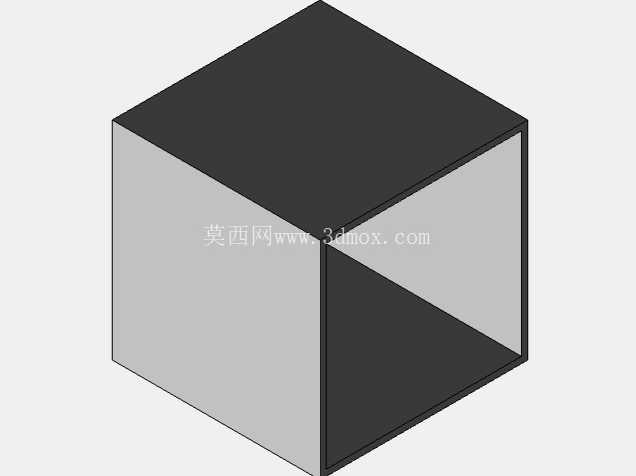

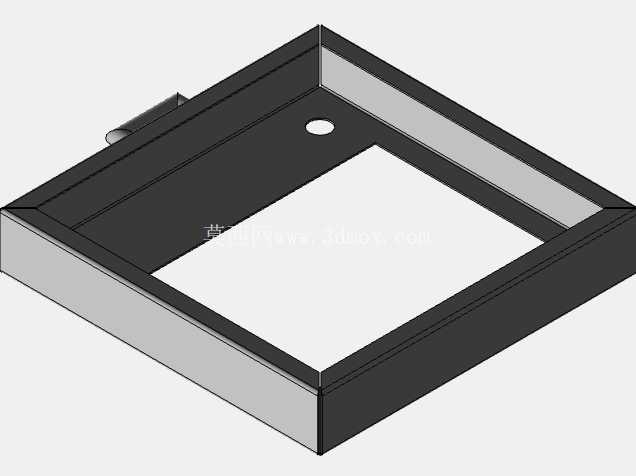

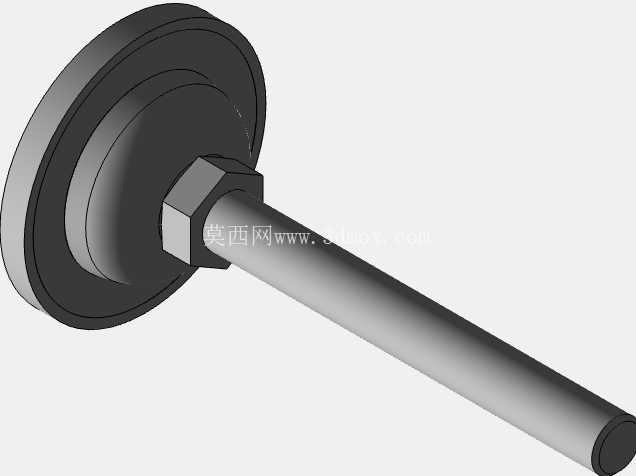

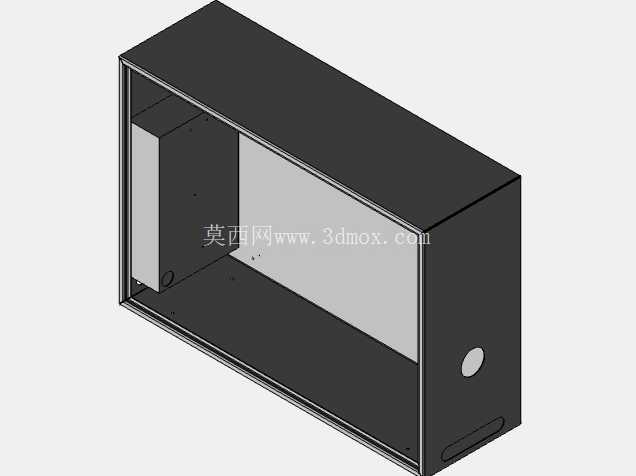

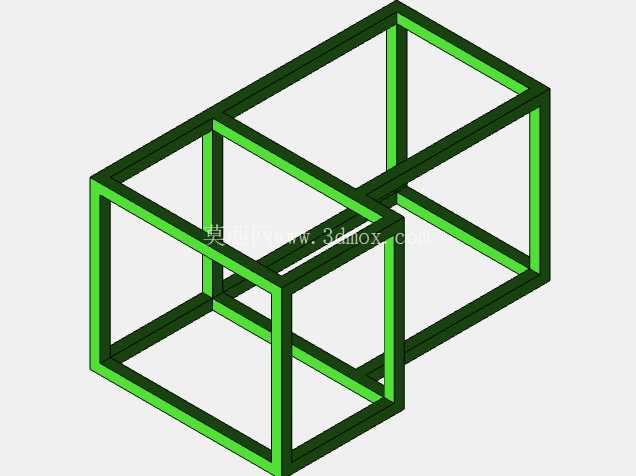

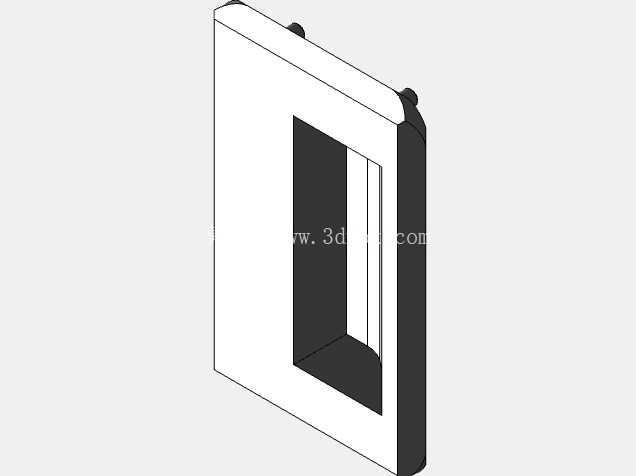

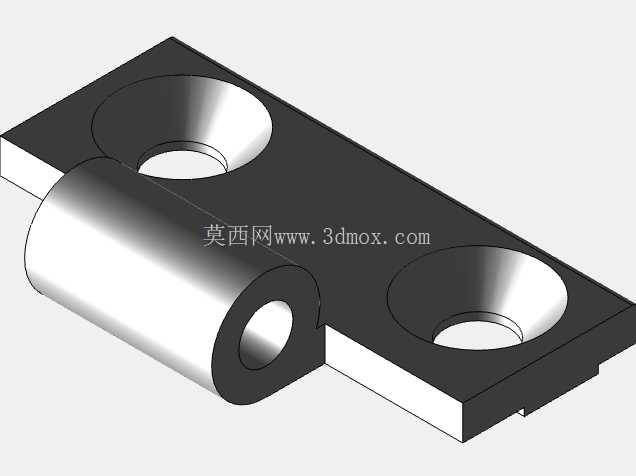

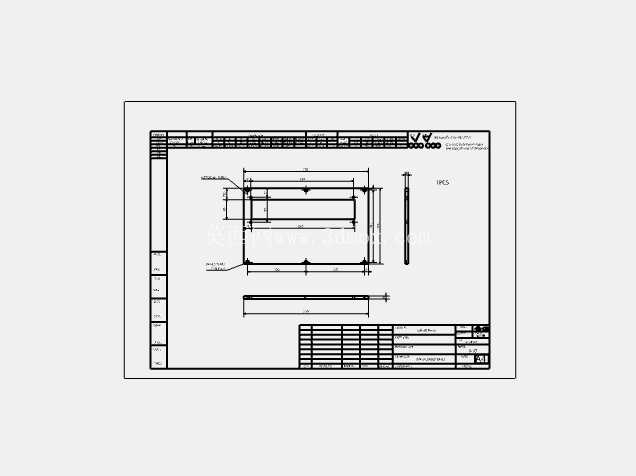

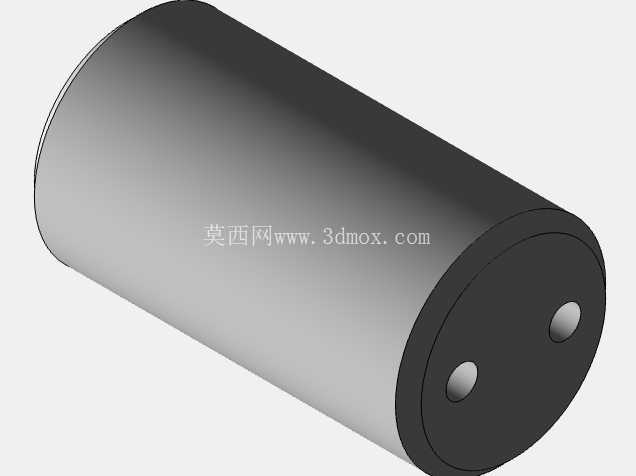

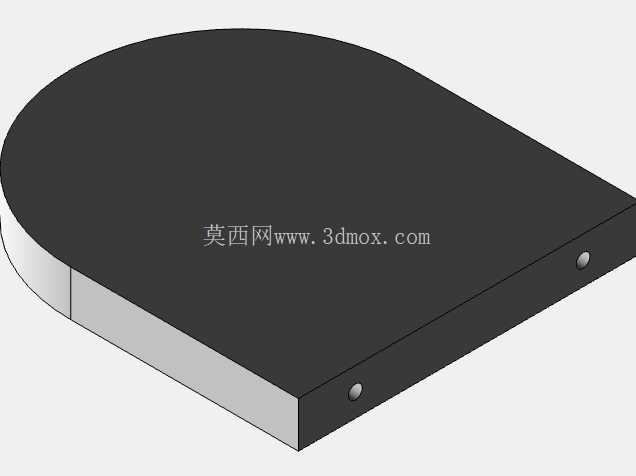

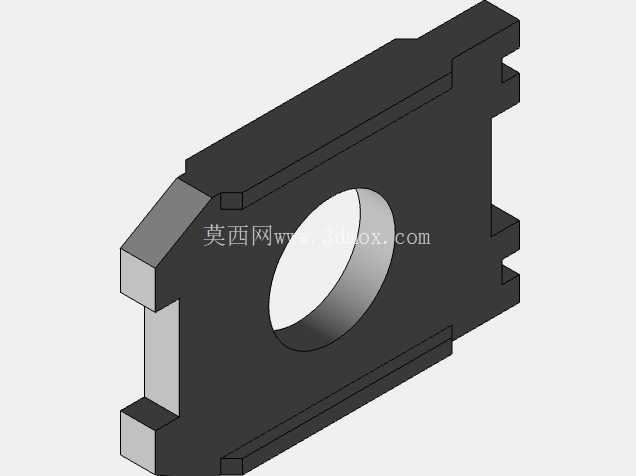

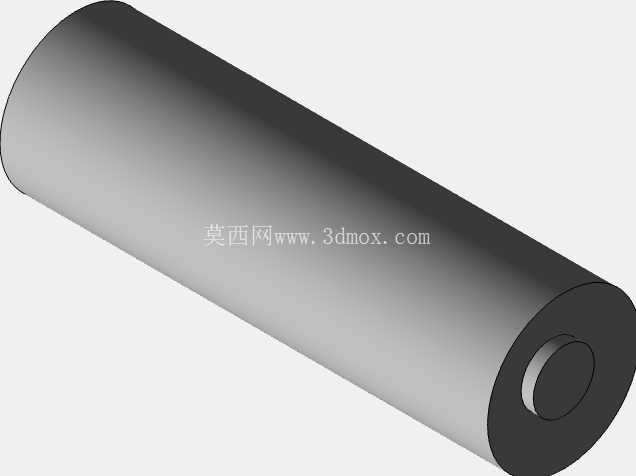

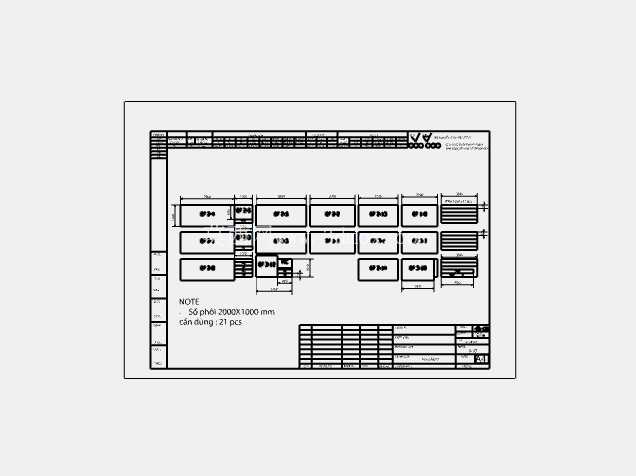

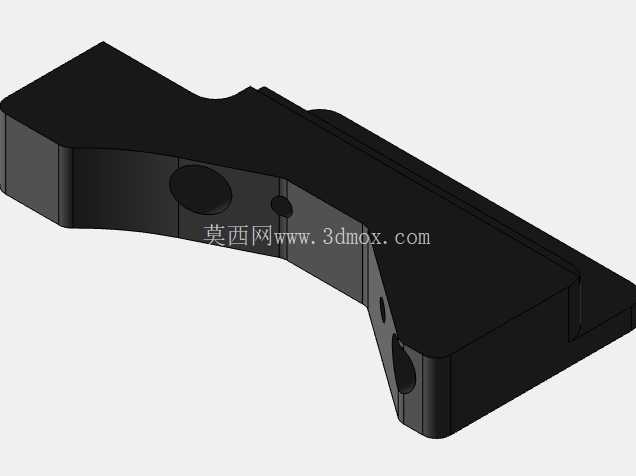

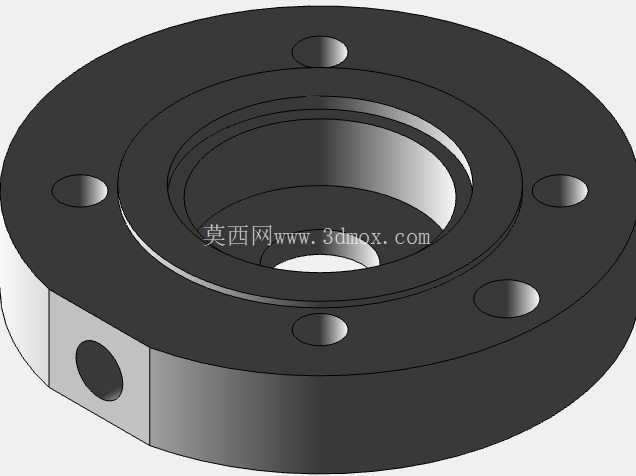

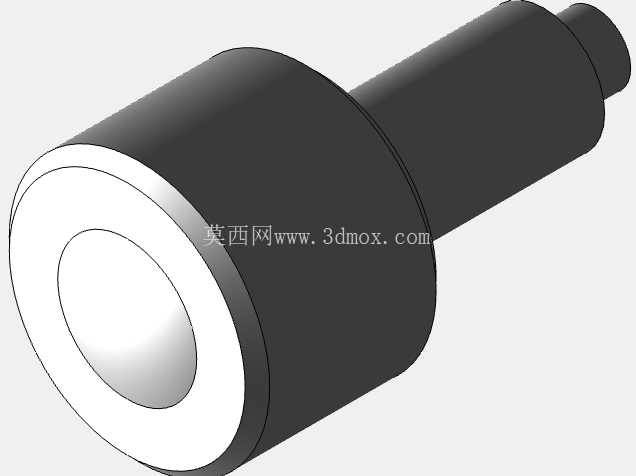

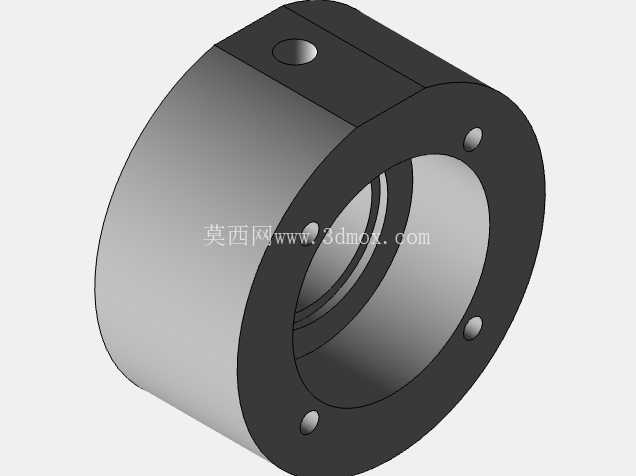

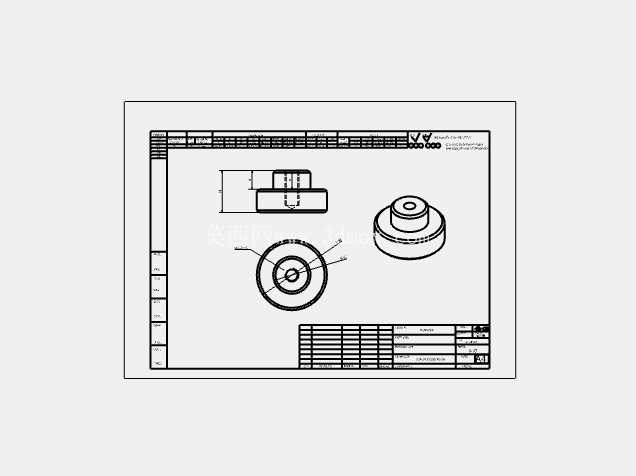

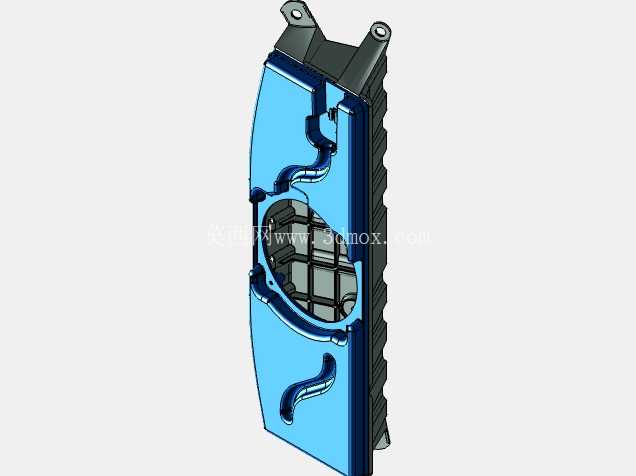

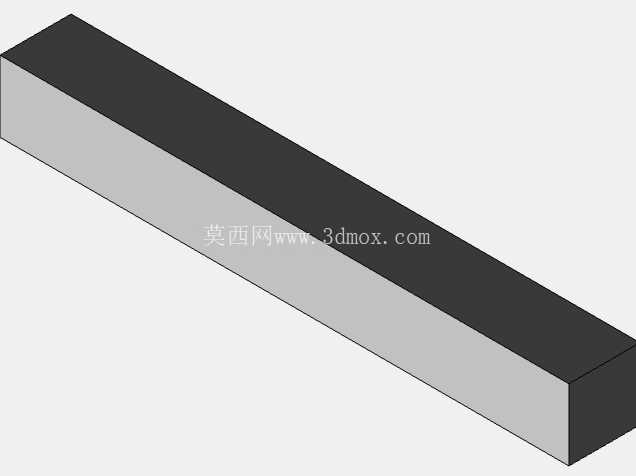

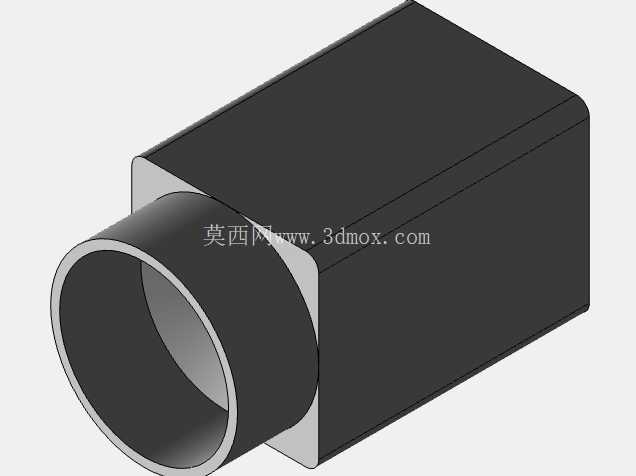

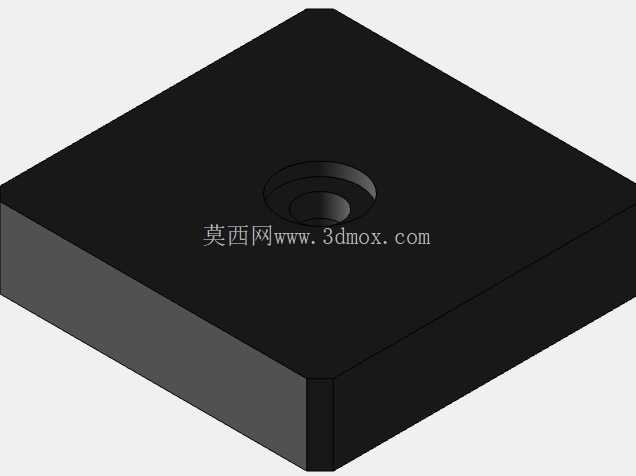

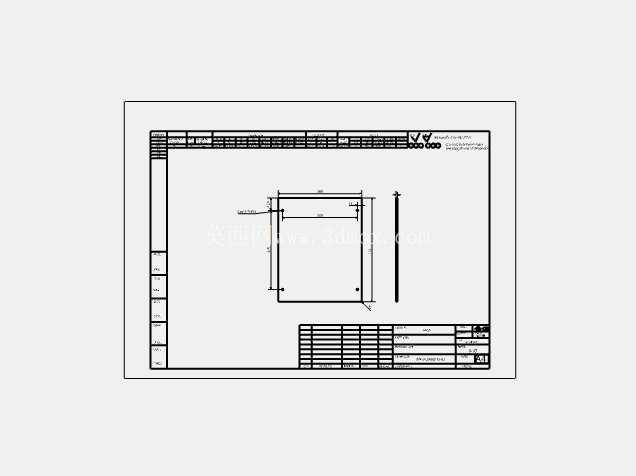

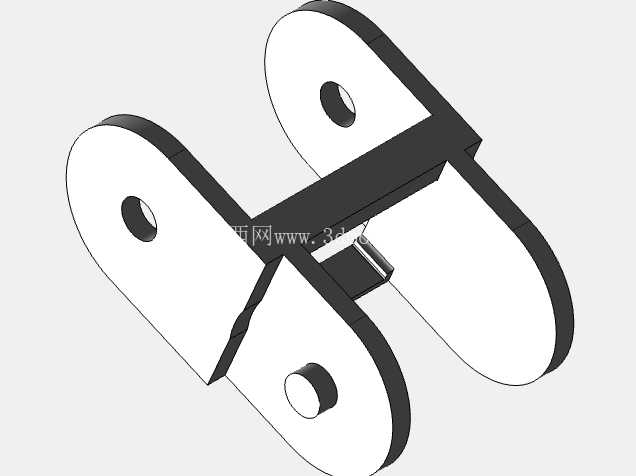

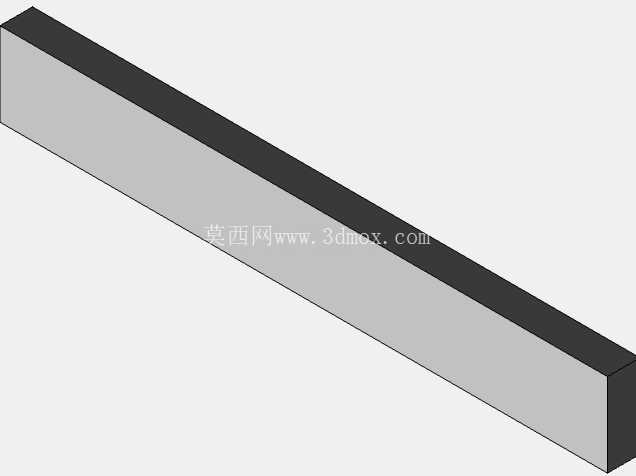

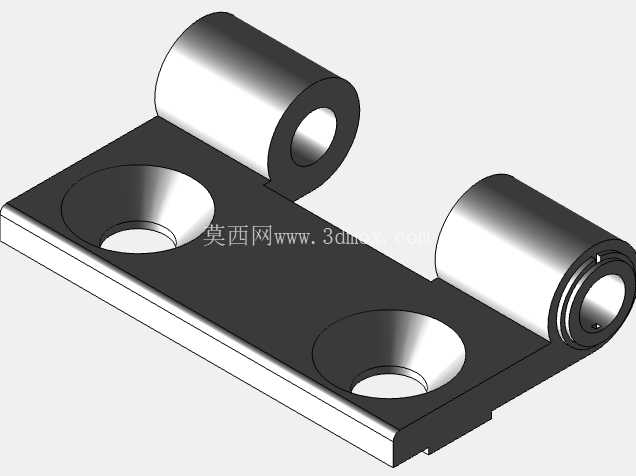

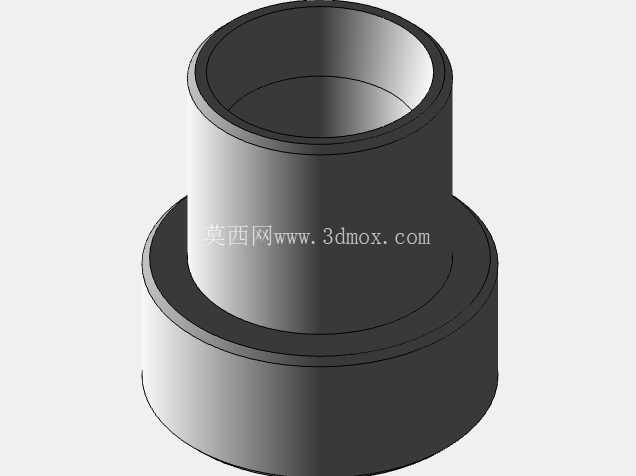

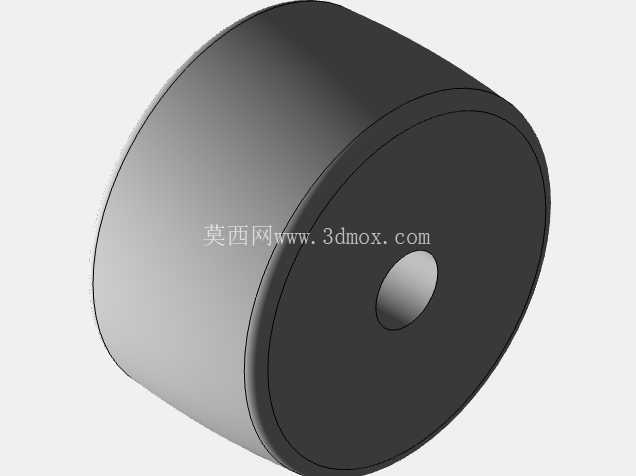

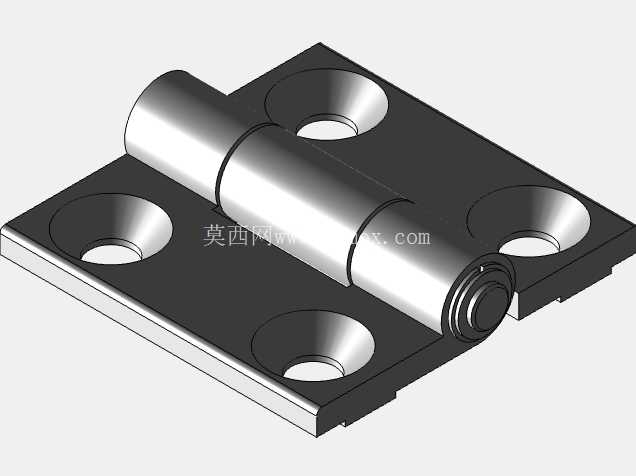

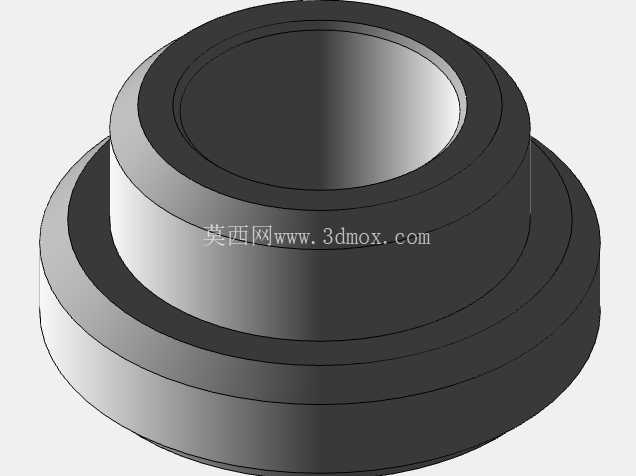

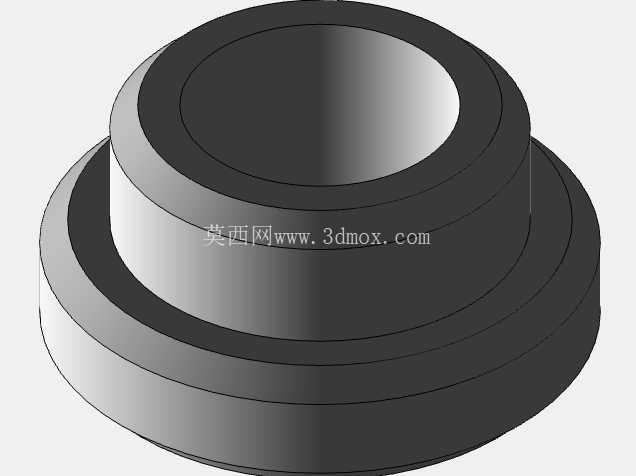

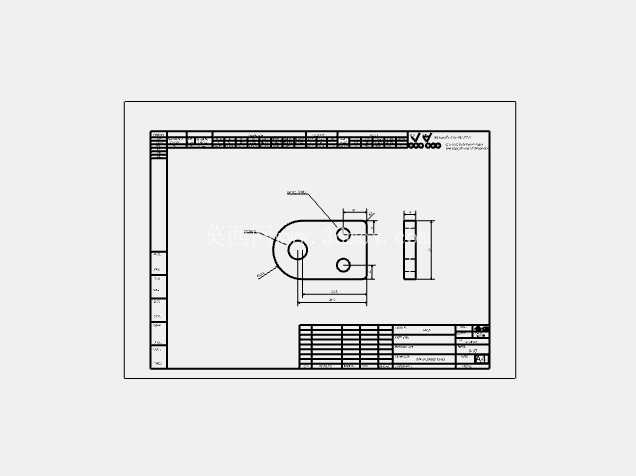

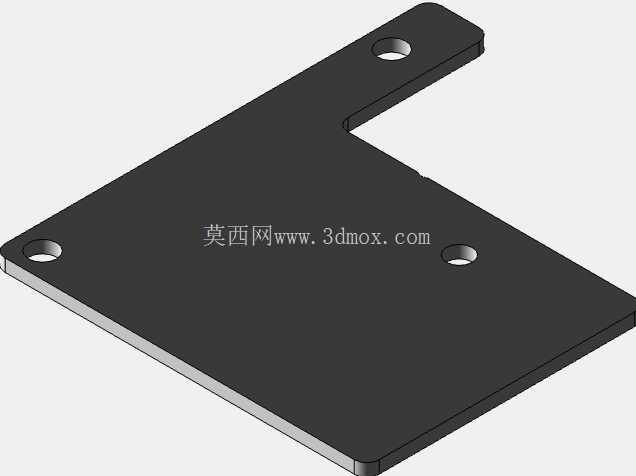

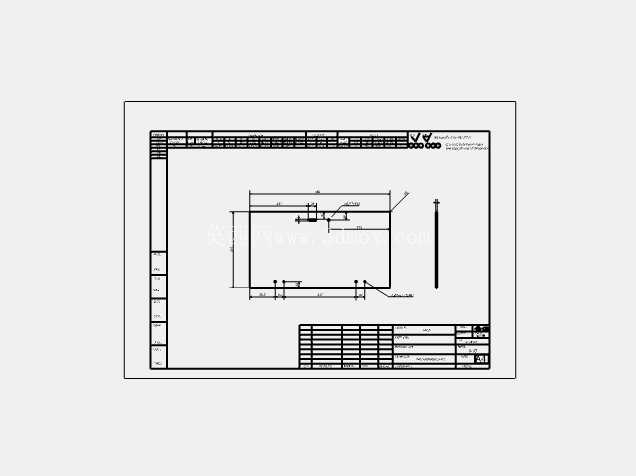

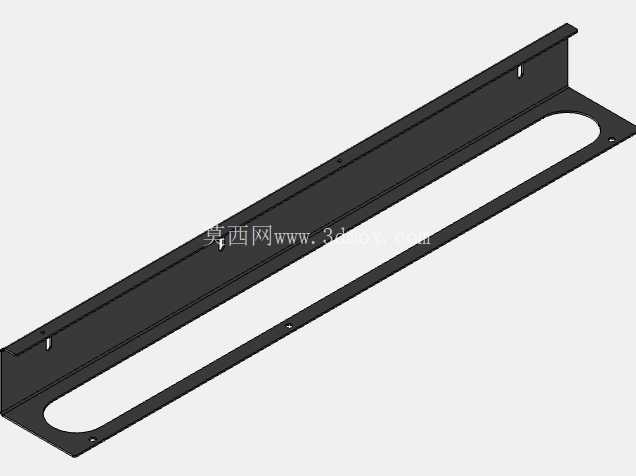

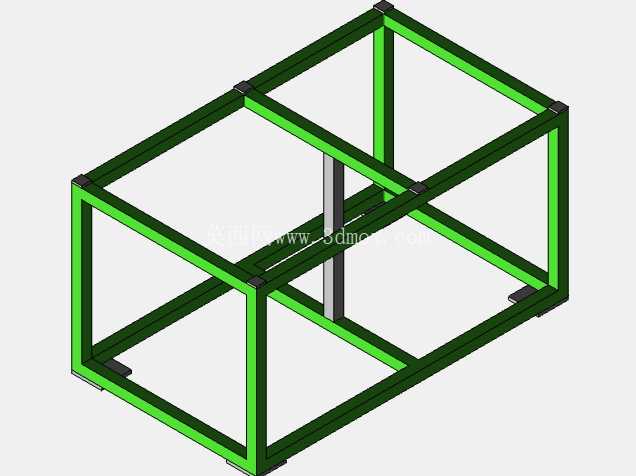

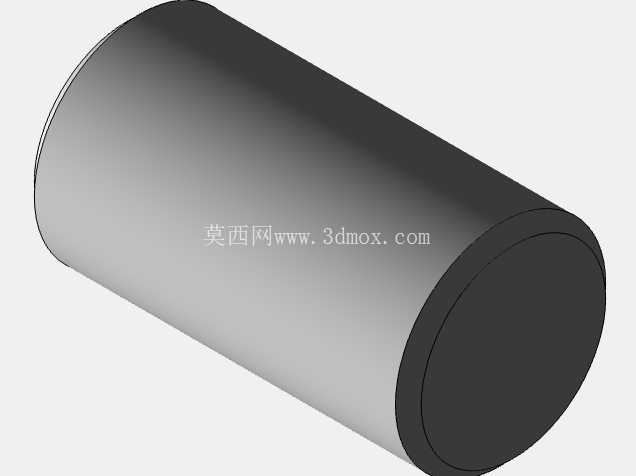

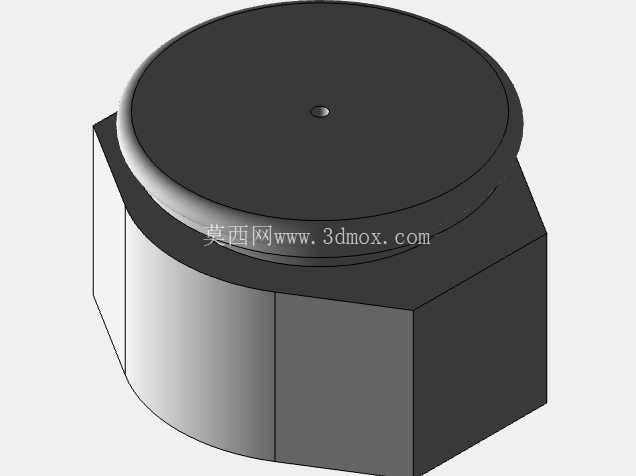

　　这套立式框架结构的铸造加工工装，主要面向中小型铸造车间的铸件后处理、砂芯修整以及铸型辅助装配场景，在实际生产线上，这类设备常布置在造型工位与浇注工位之间的过渡区域，替代传统的固定式简易工作台，解决人工操作时作业高度不适配、工具无处收纳、工位防护缺失的常见问题。从结构设计逻辑来看，整体采用分层式方管焊接框架作为承载主体，底部框架预留了电气控制箱的安装腔体，控制箱采用侧开式检修门设计，日常维护时无需拆解主体框架即可完成线路检修与元器件更换，底部四个支撑点配置可调脚杯，可适应车间地面存在3-15mm高度差的安装环境，安装时仅需通过水平仪校准台面水平度即可，无需额外做地面预埋处理，大幅降低工位部署的基建成本。

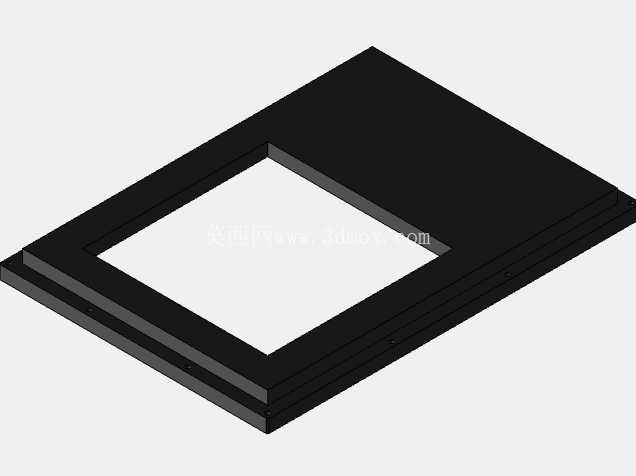

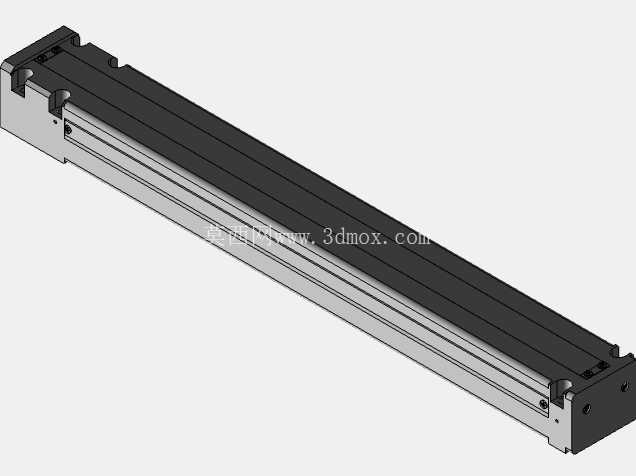

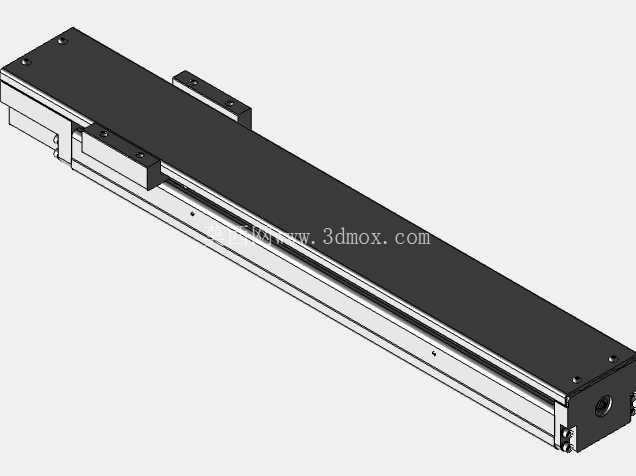

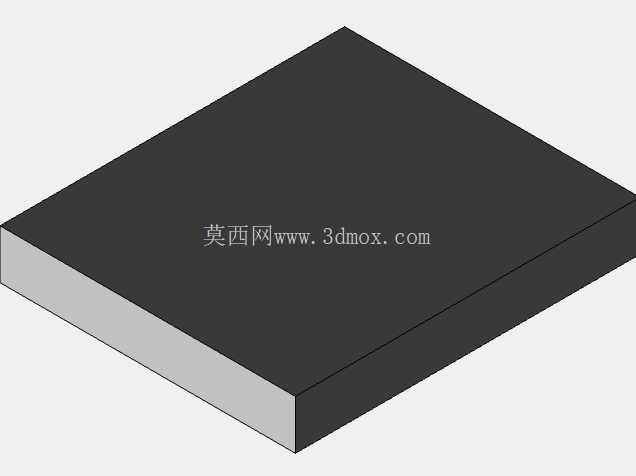

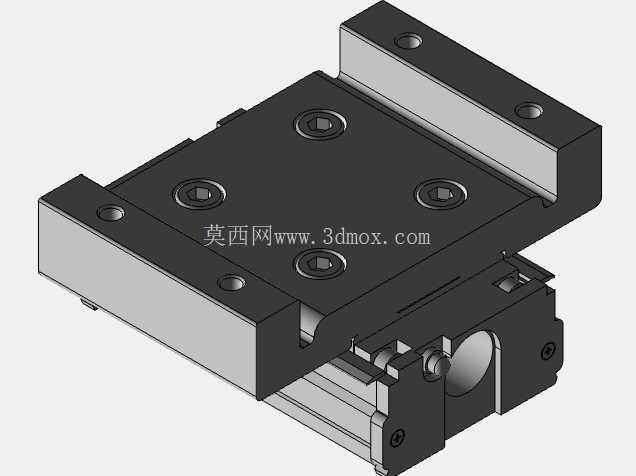

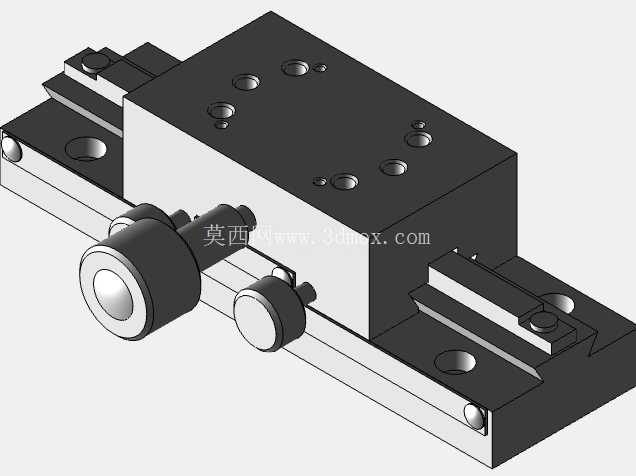

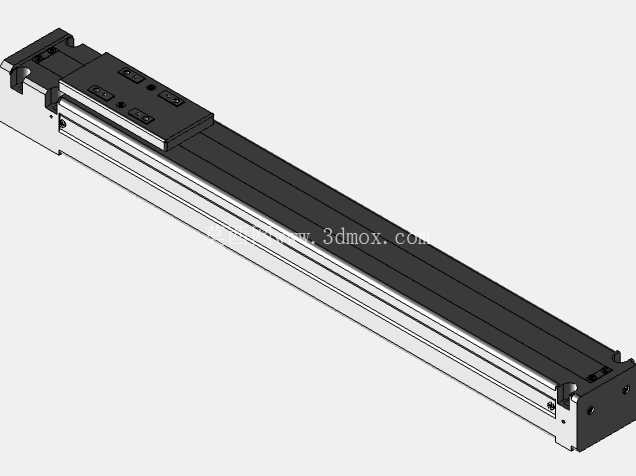

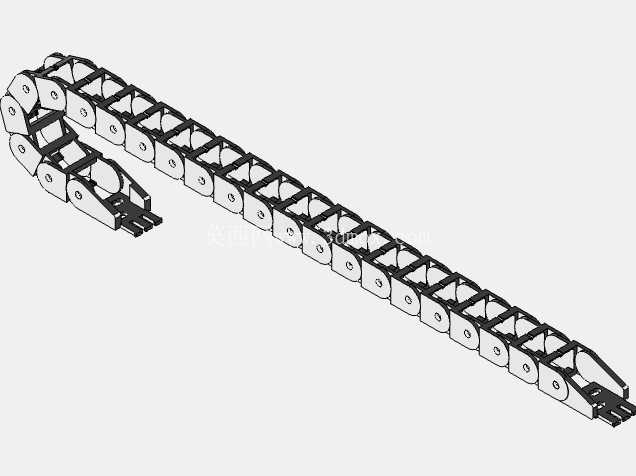

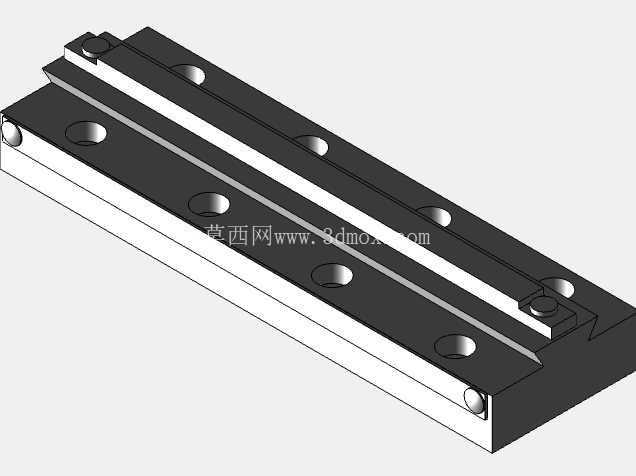

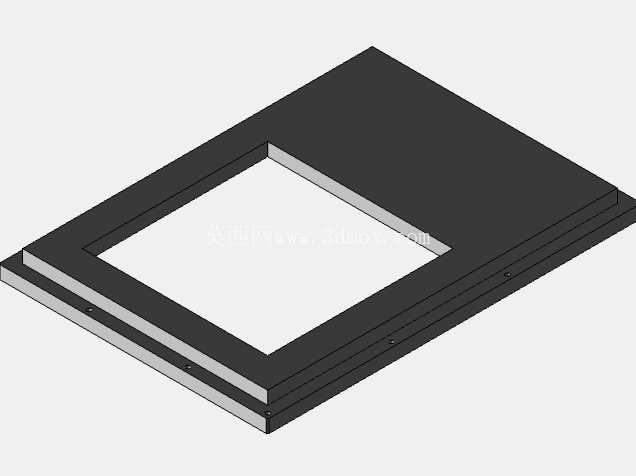

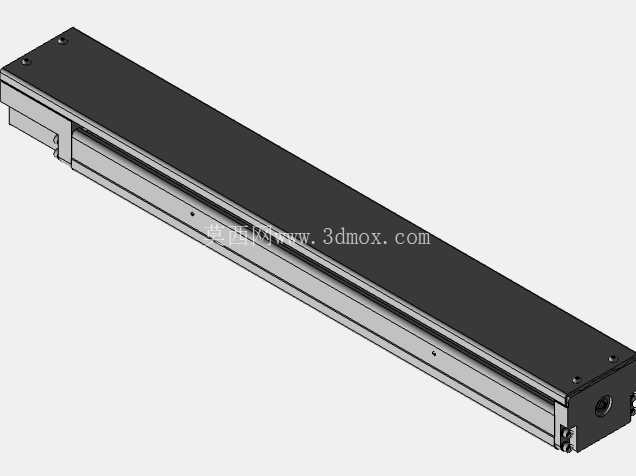

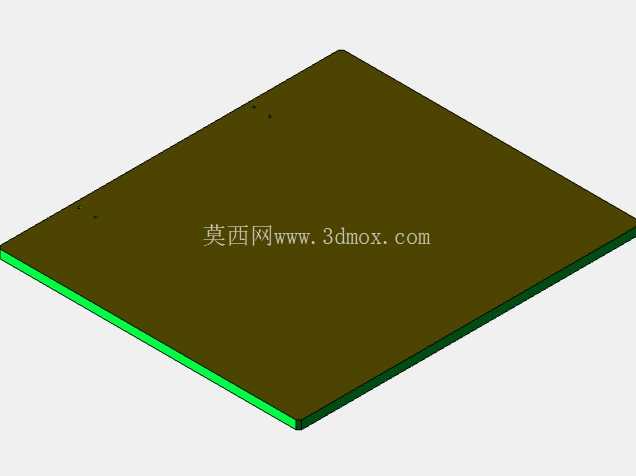

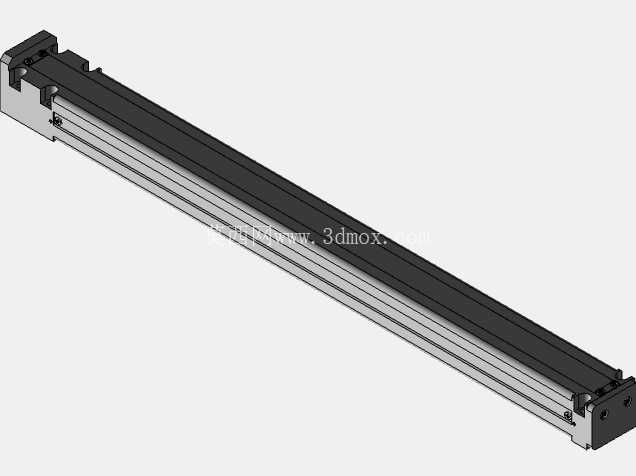

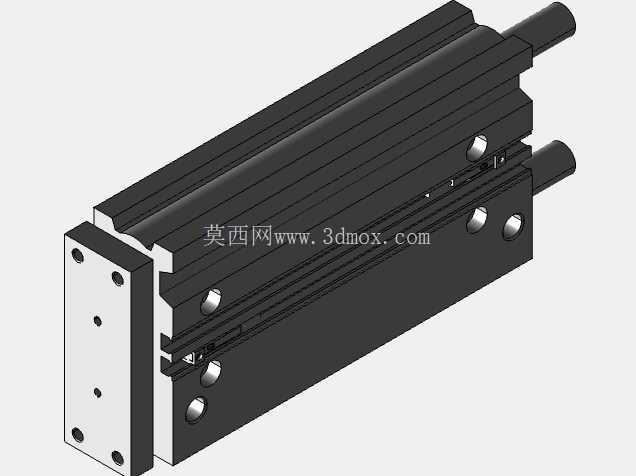

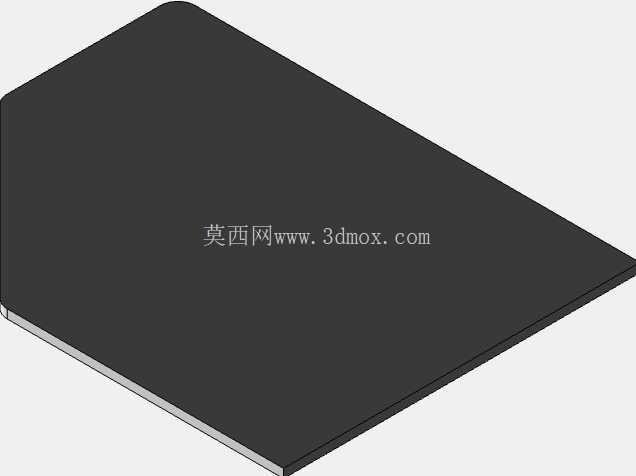

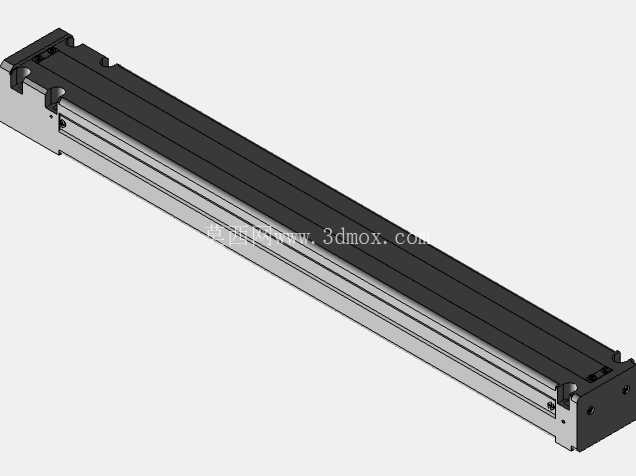

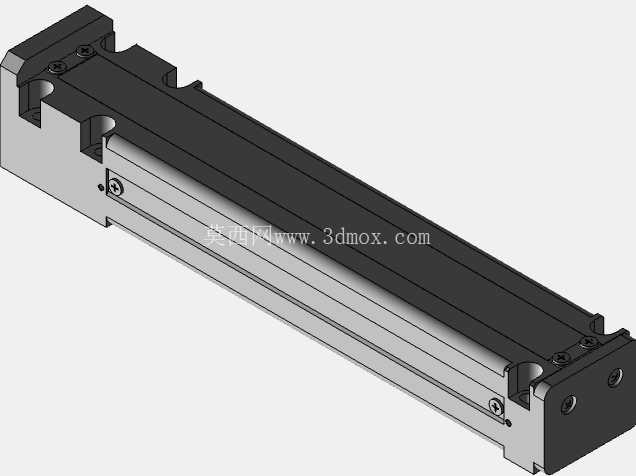

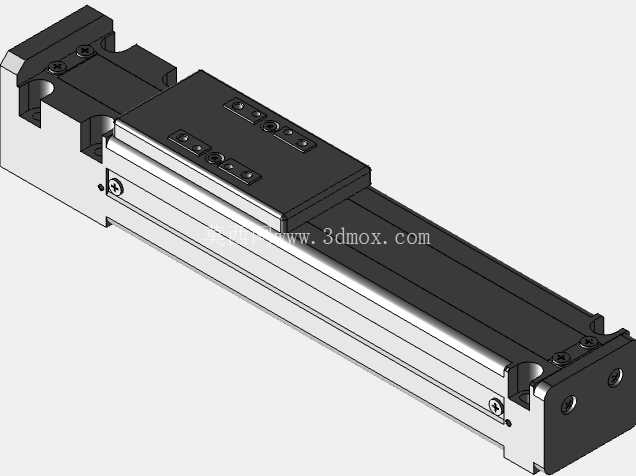

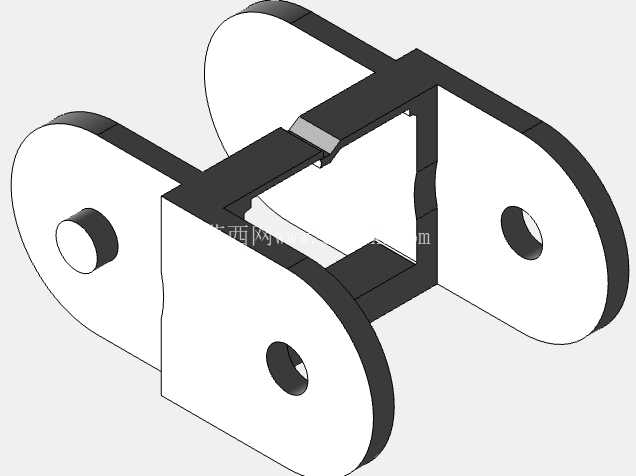

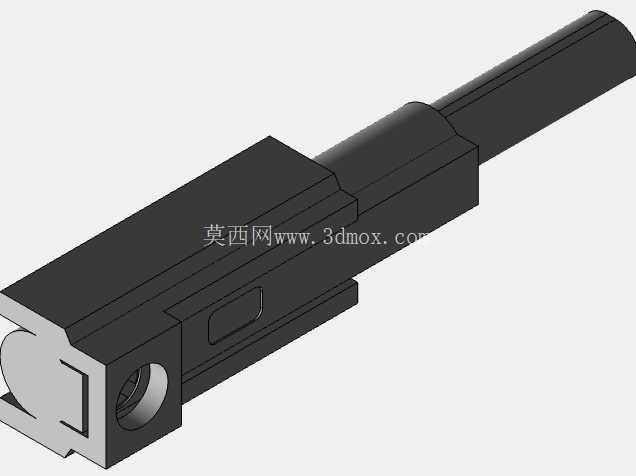

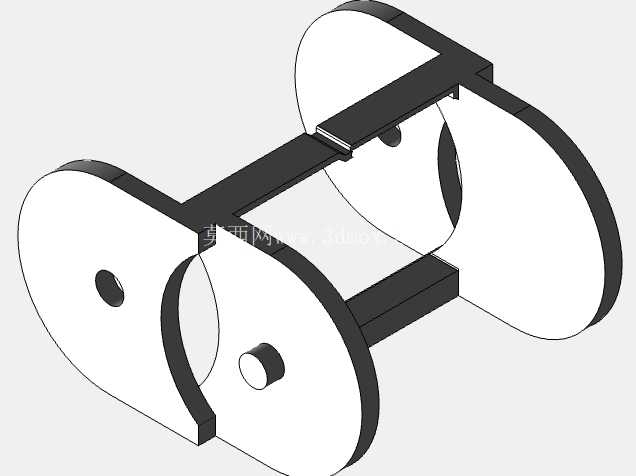

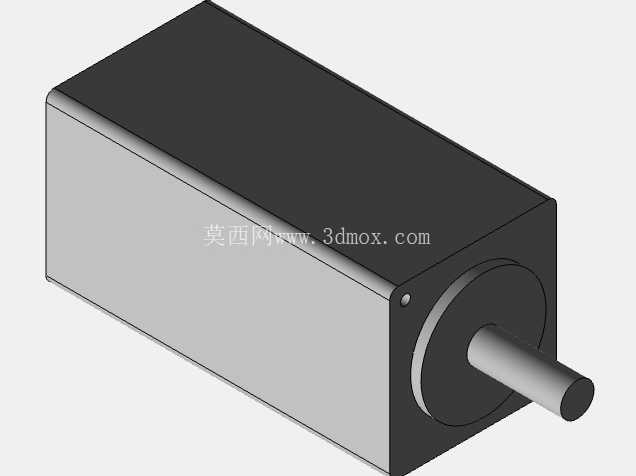

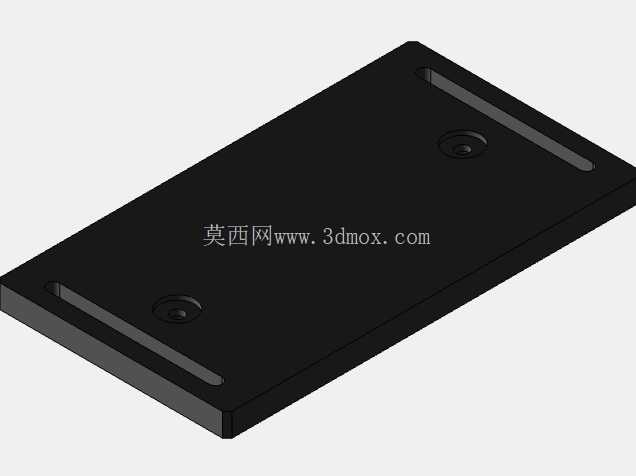

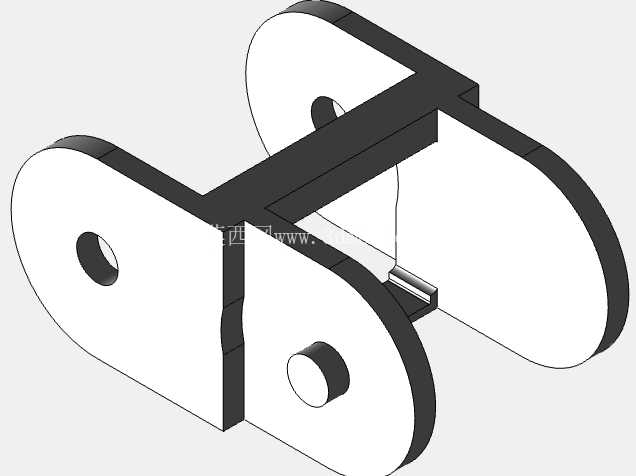

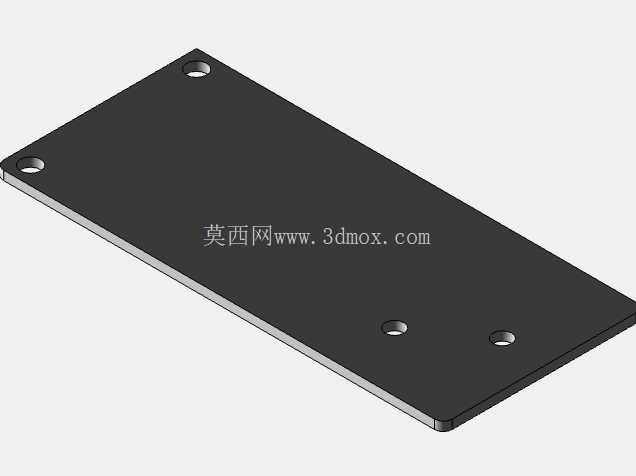

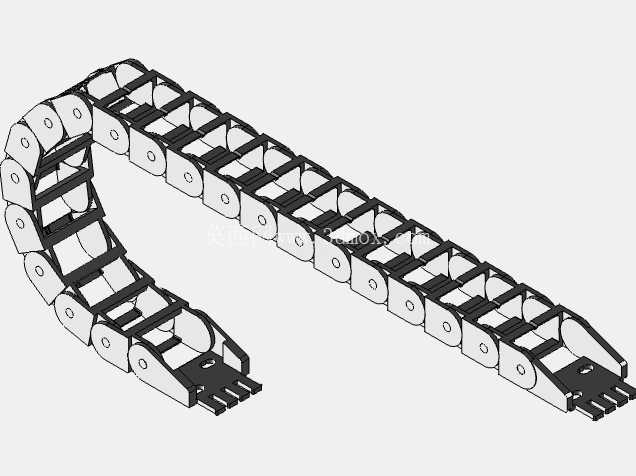

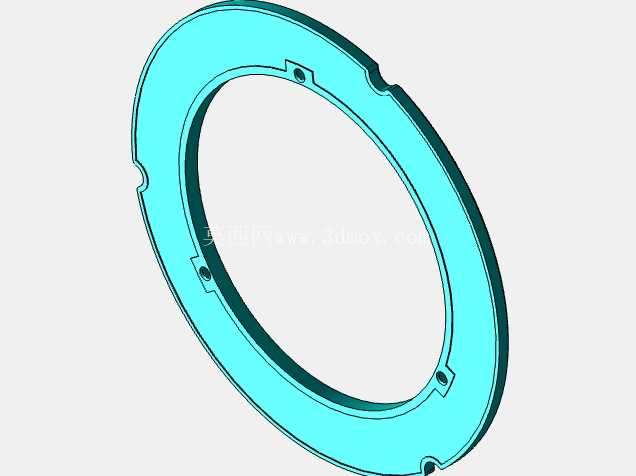

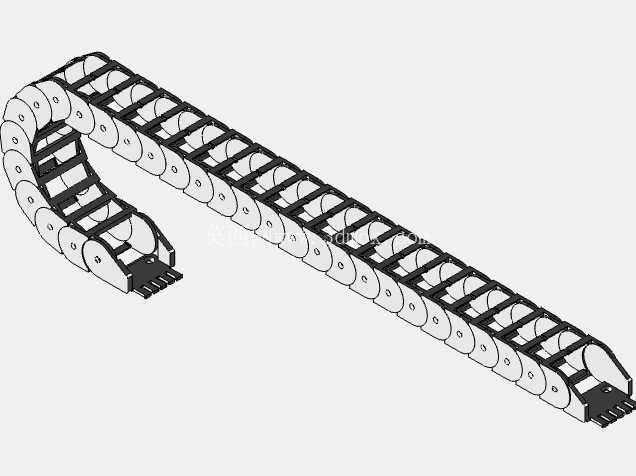

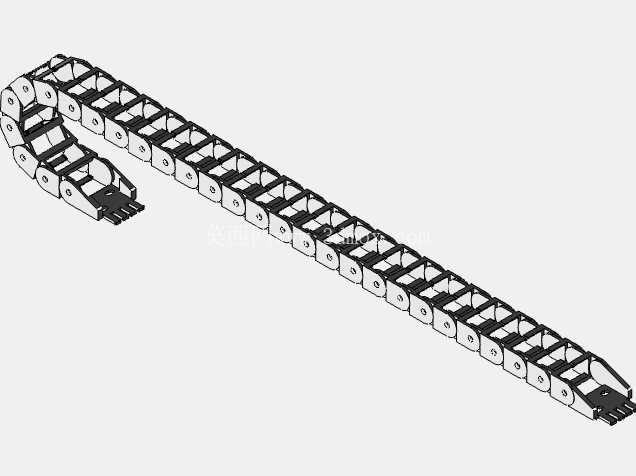

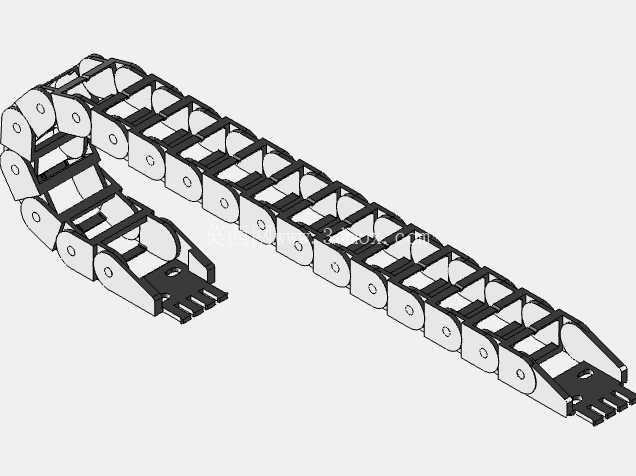

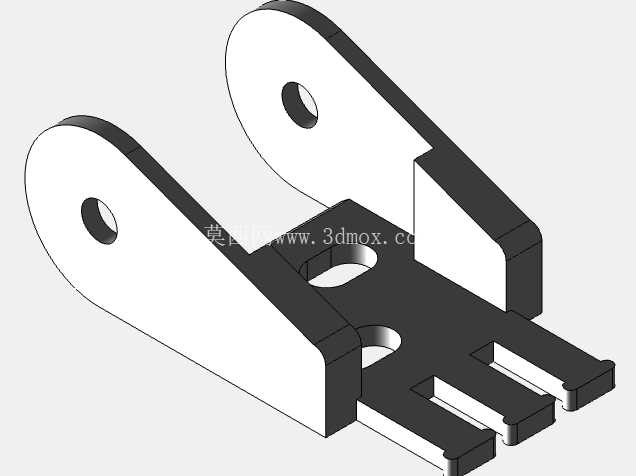

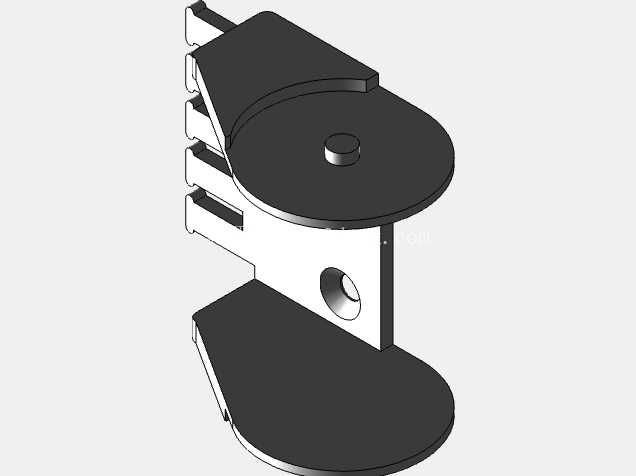

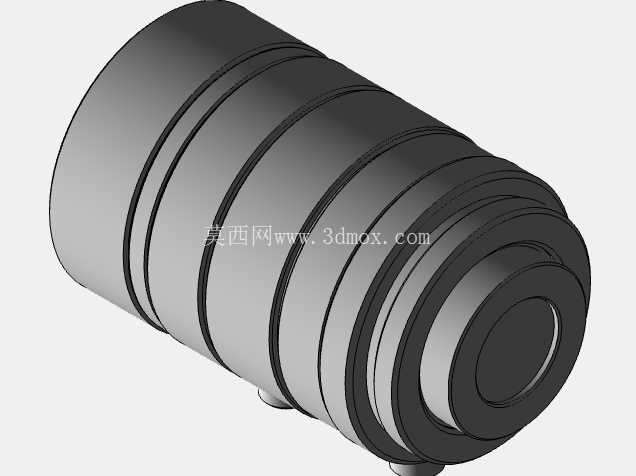

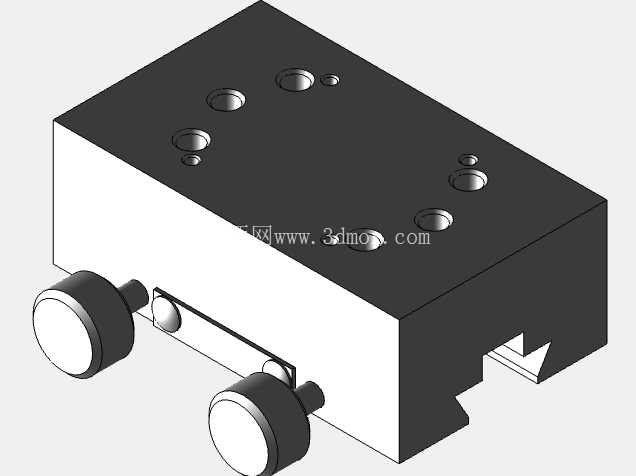

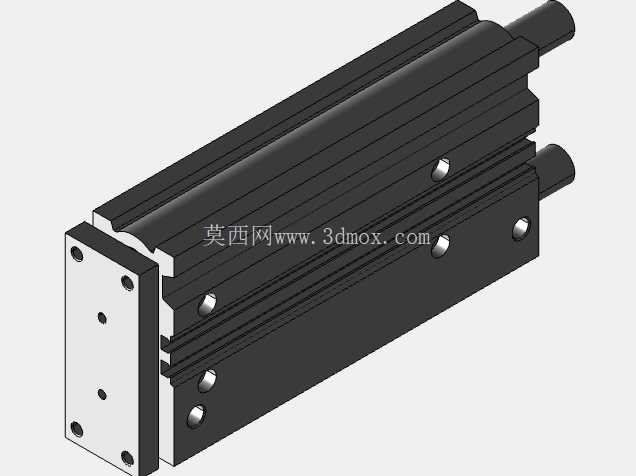

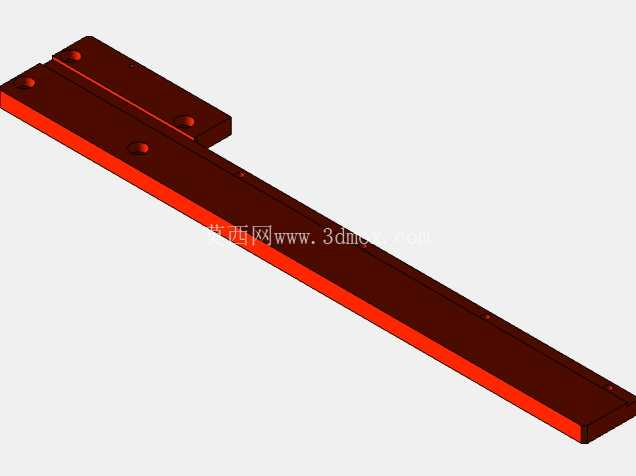

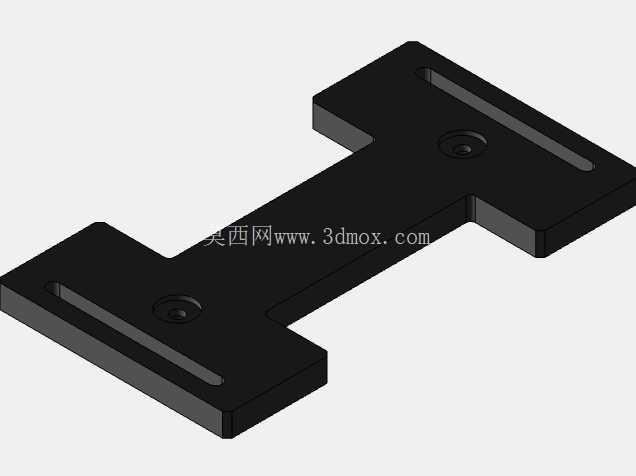

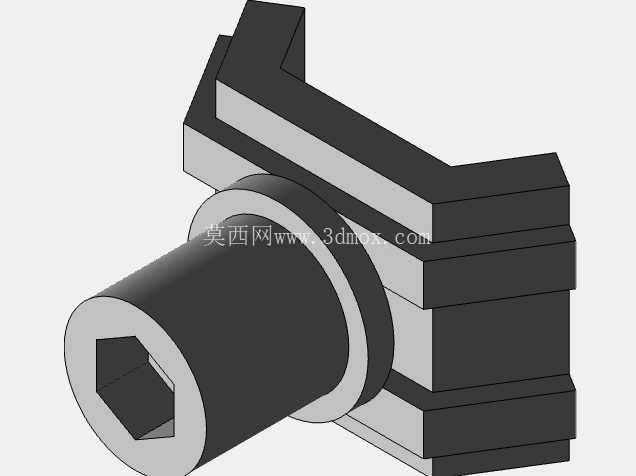

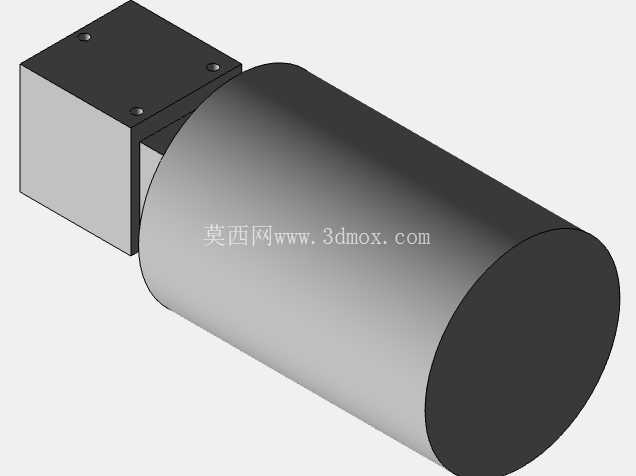

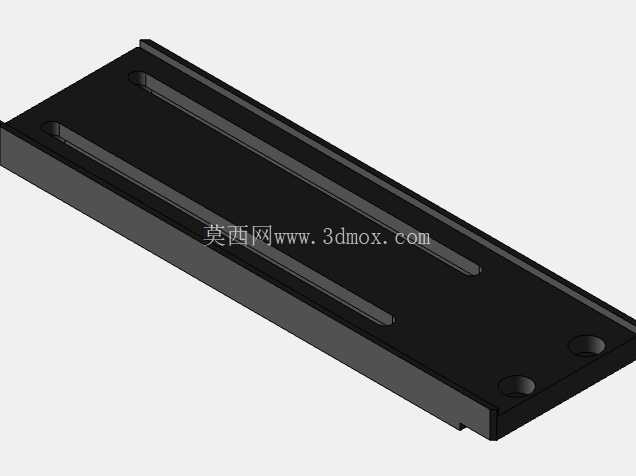

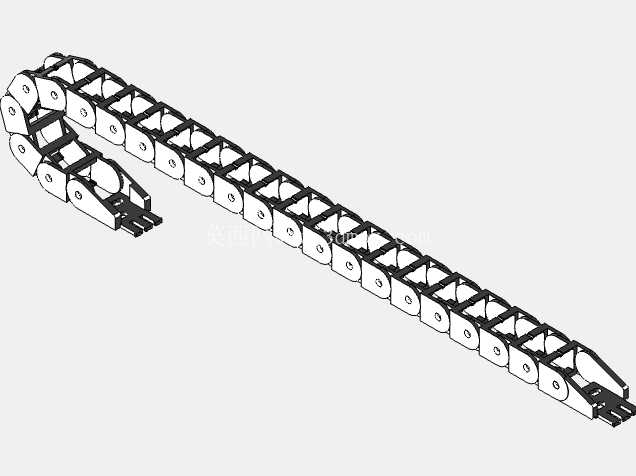

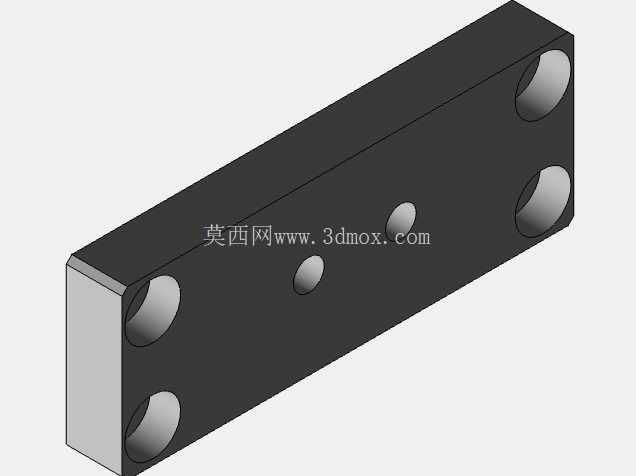

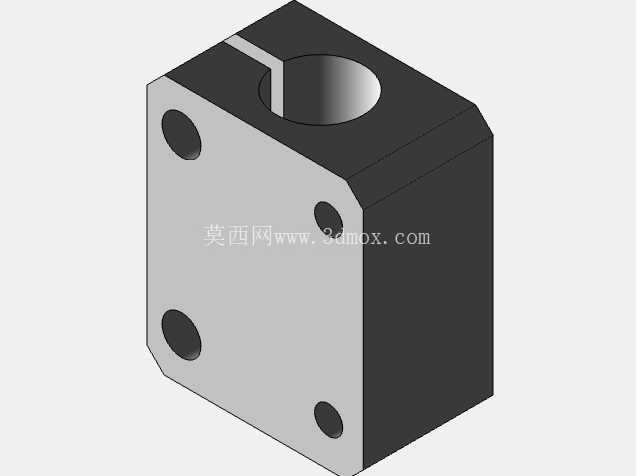

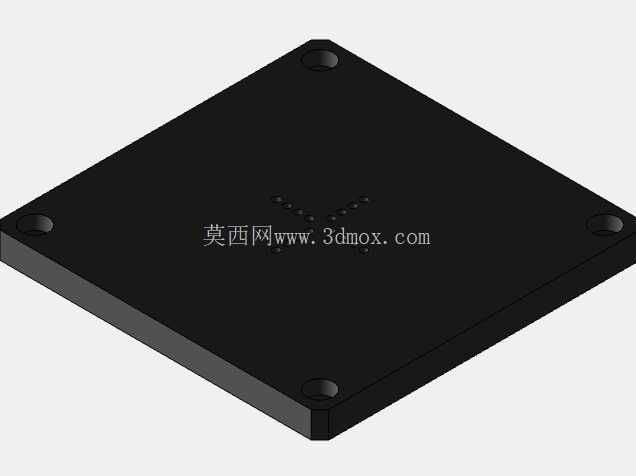

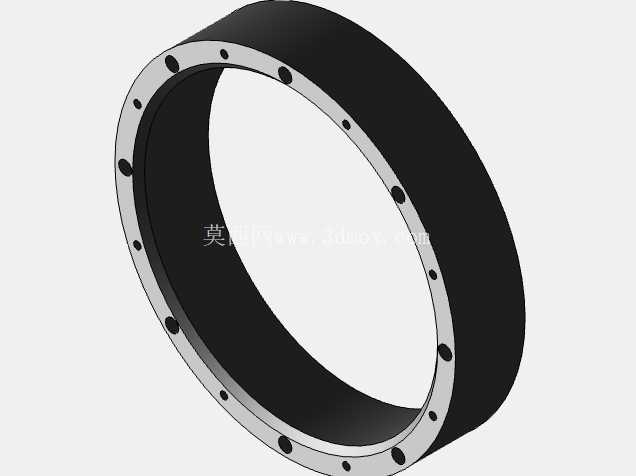

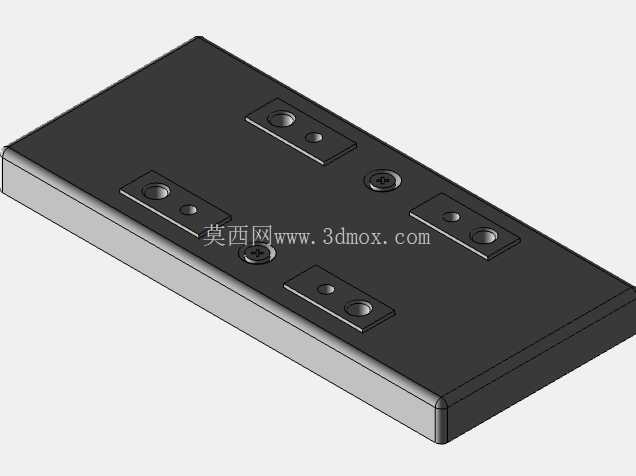

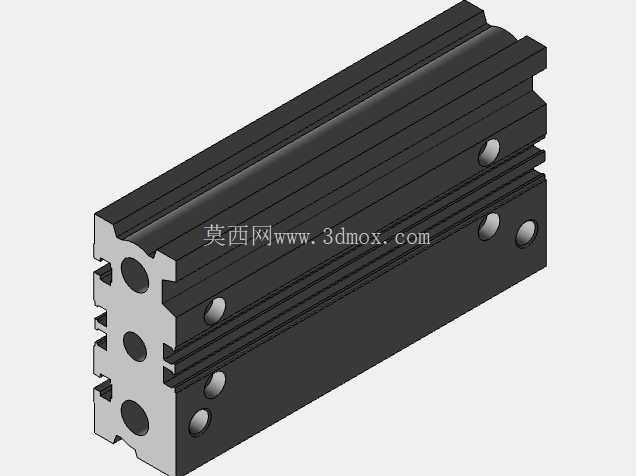

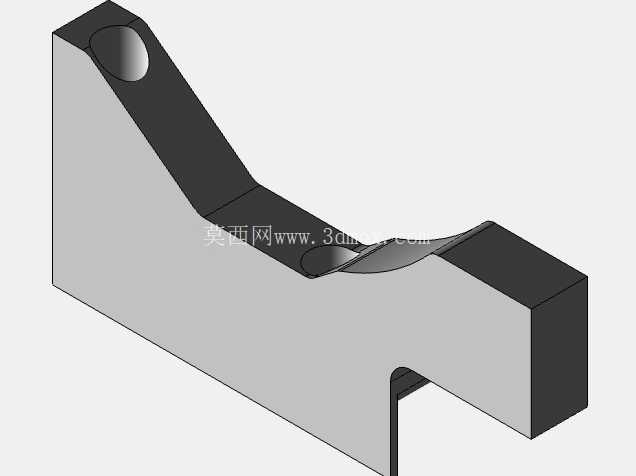

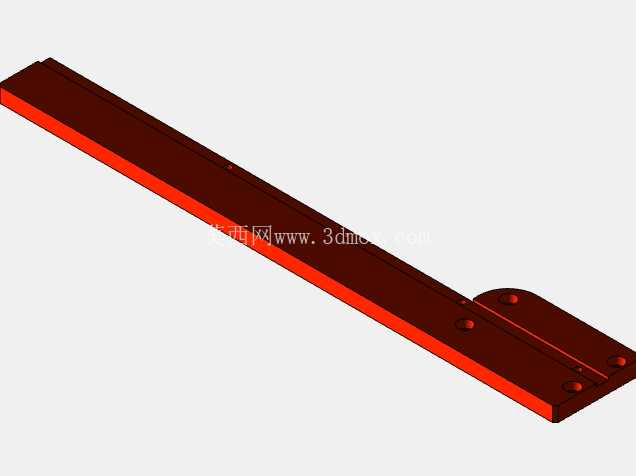

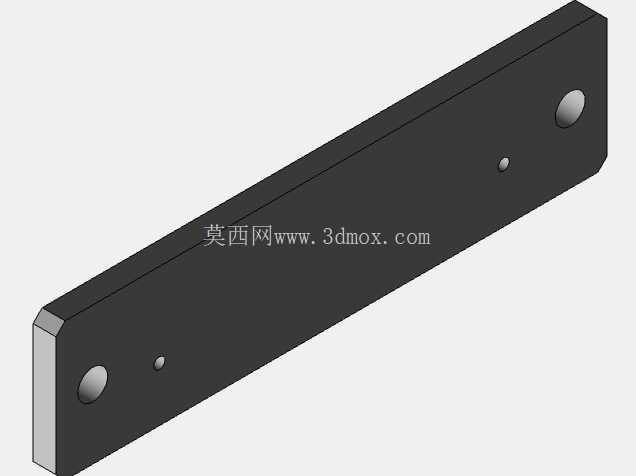

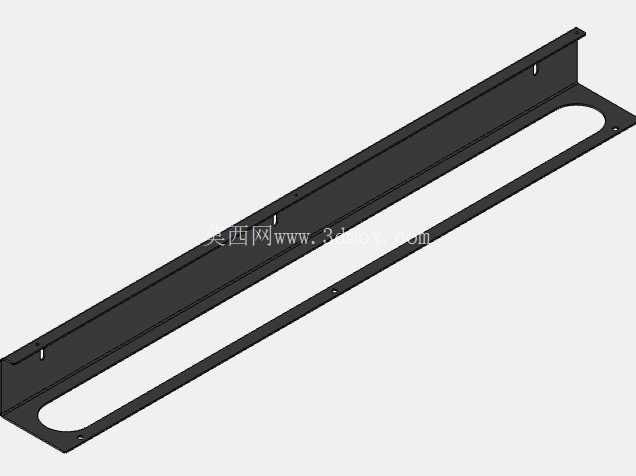

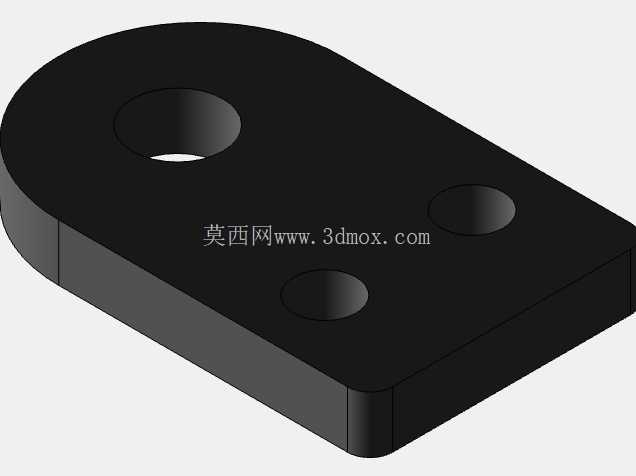

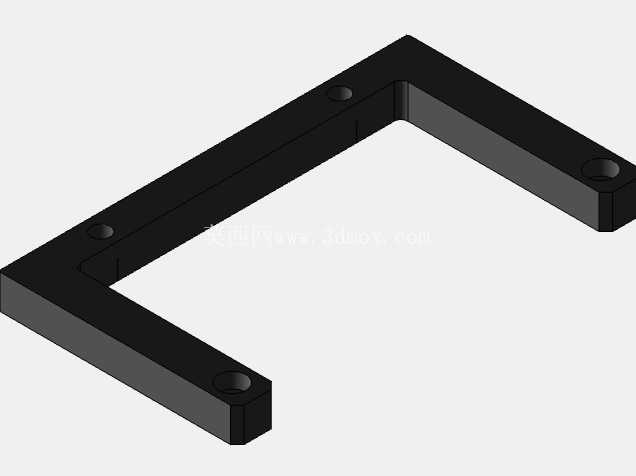

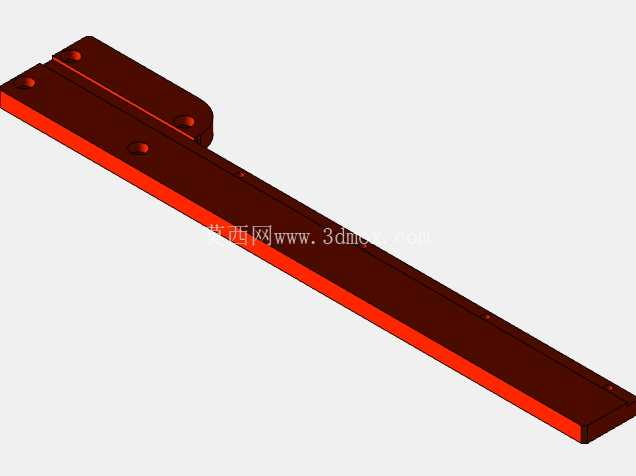

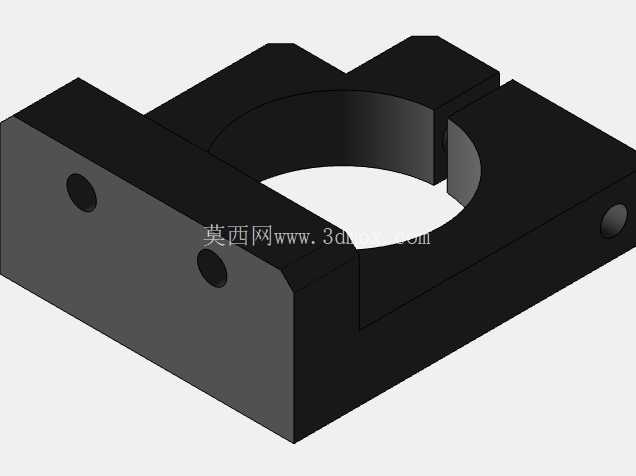

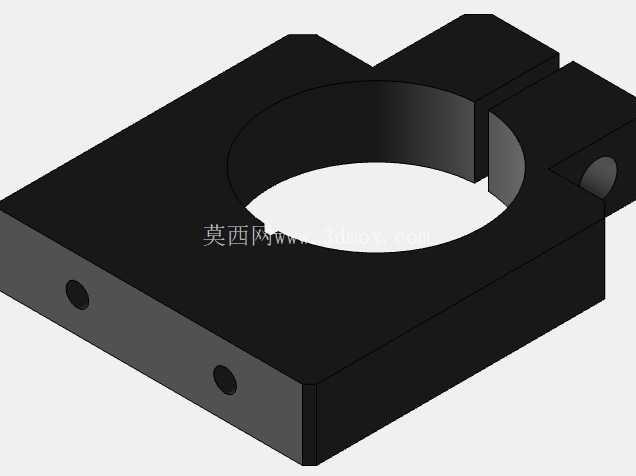

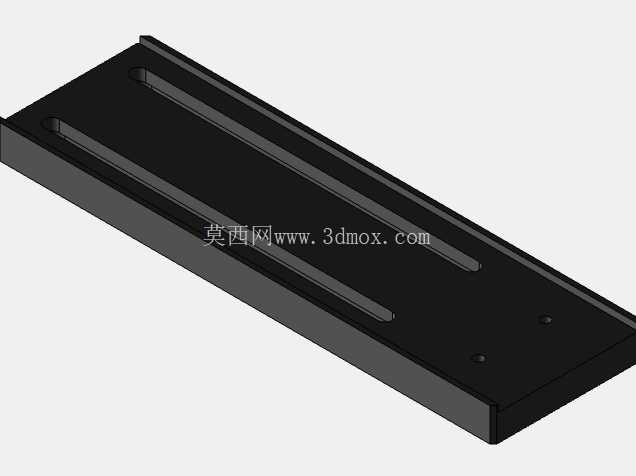

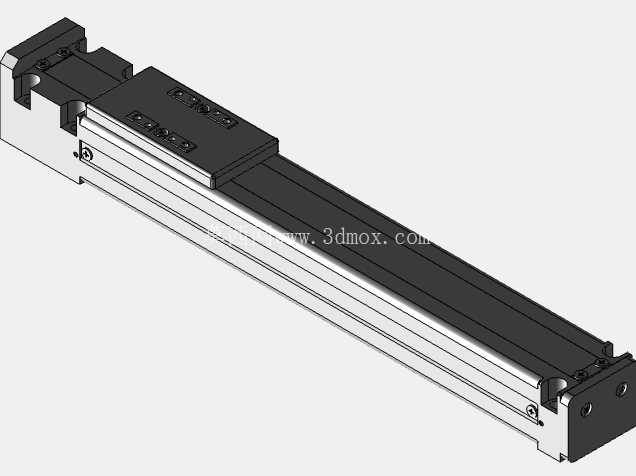

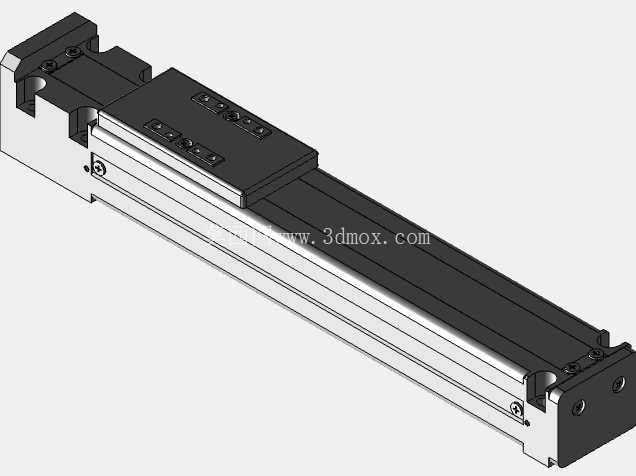

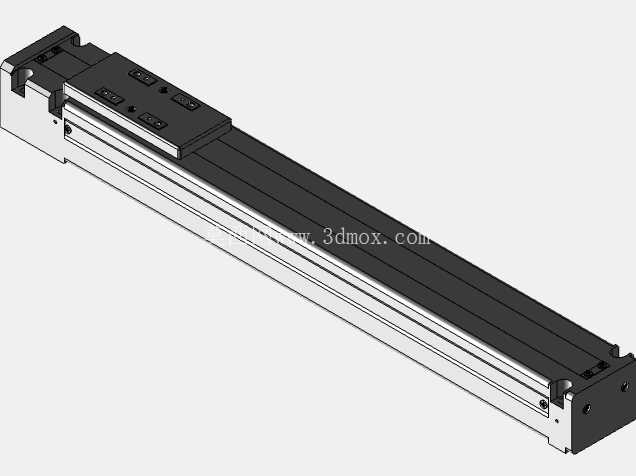

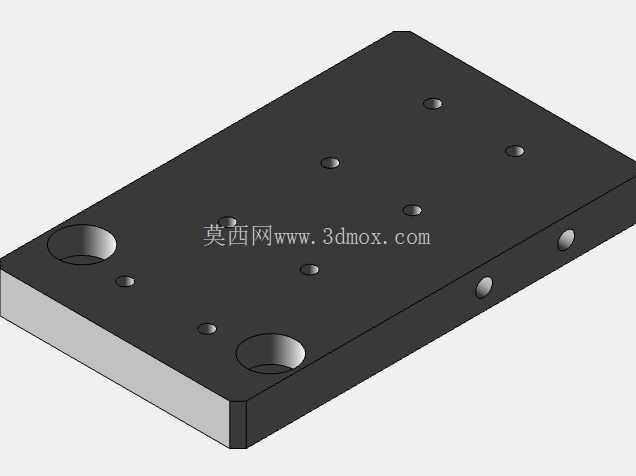

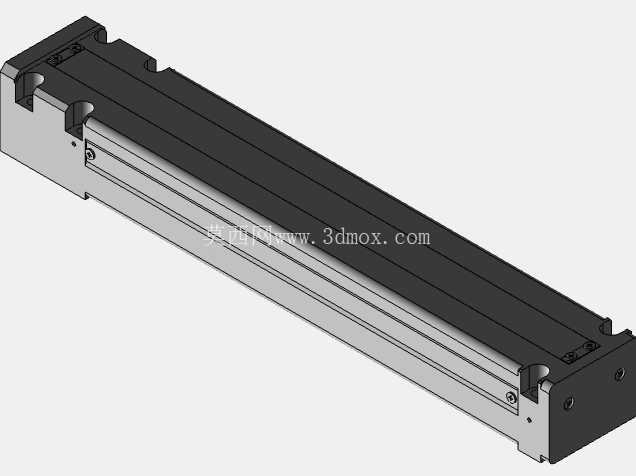

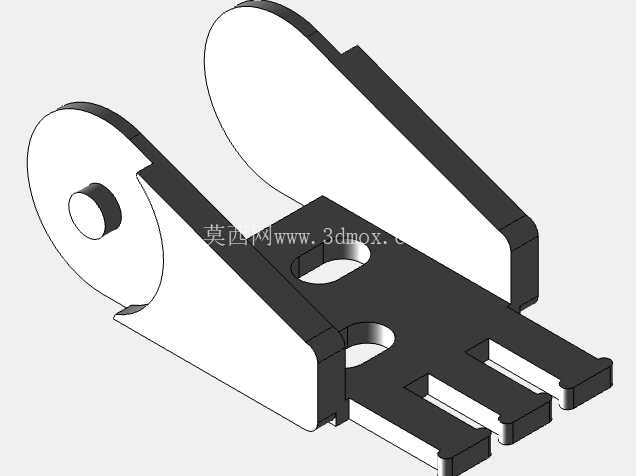

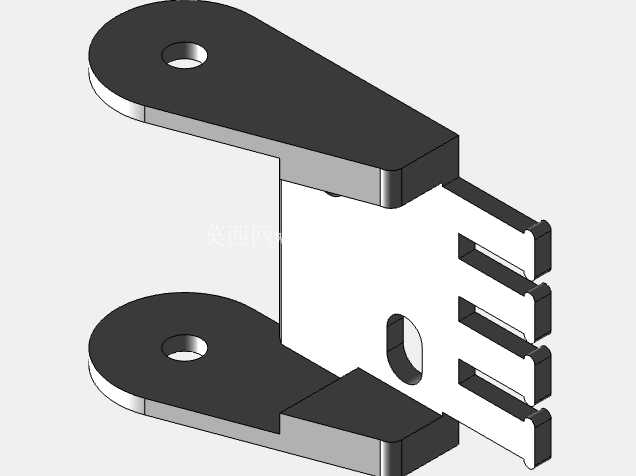

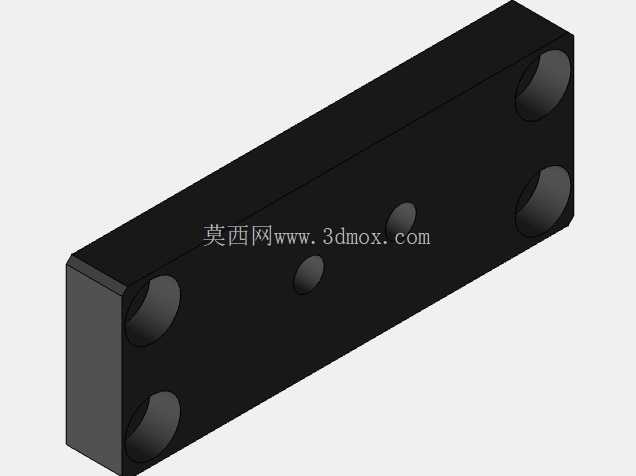

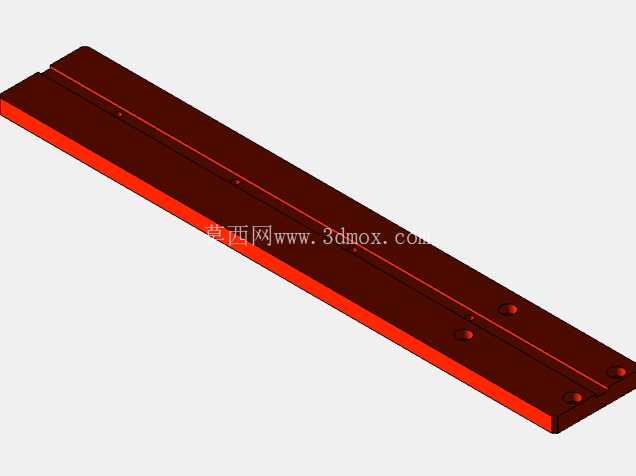

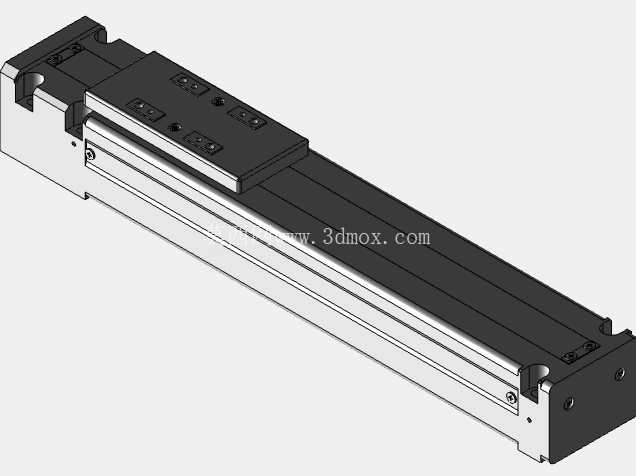

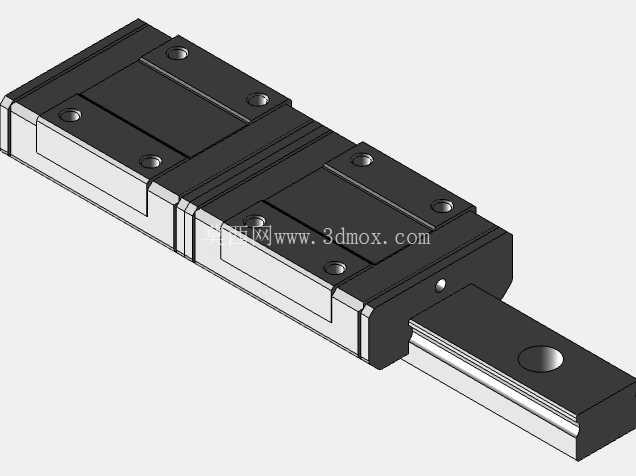

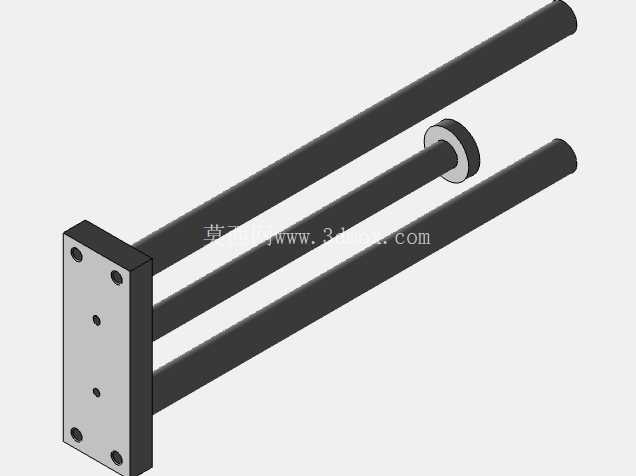

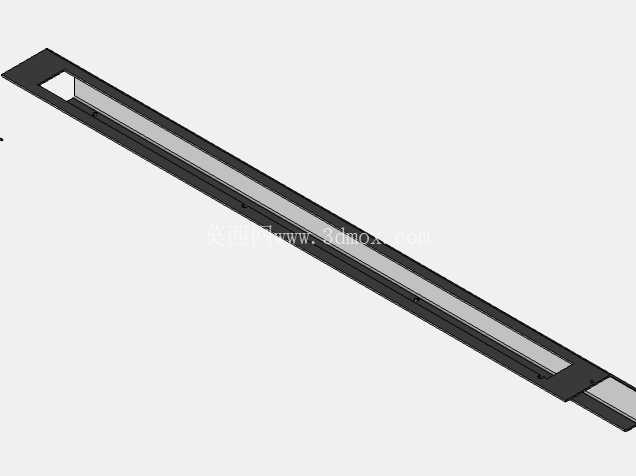

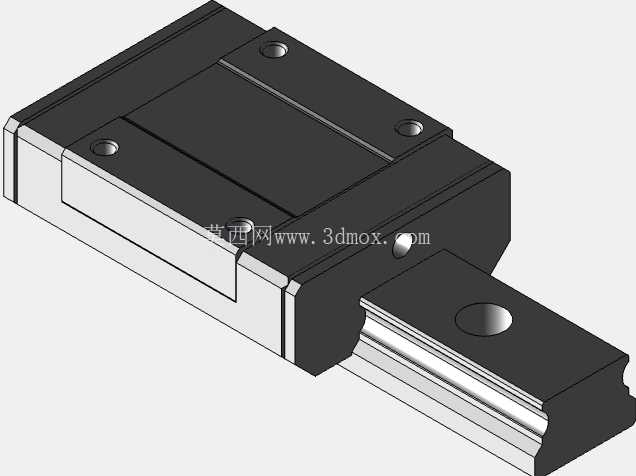

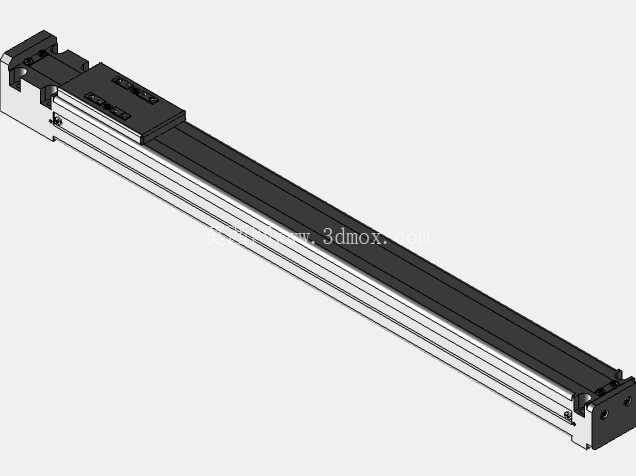

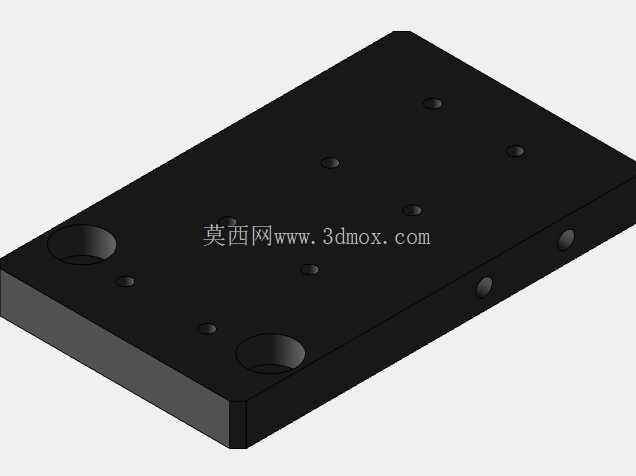

　　中部作业台面采用整块厚钢板加工而成，台面预留了多组T型槽安装位，可根据不同铸件的加工需求，快速更换定位夹具、砂芯固定座或者打磨头安装支架，台面下方的框架内部预留了废料收集抽屉的安装空间，加工产生的砂粒、金属碎屑可通过台面预留的落料孔直接进入收集抽屉，避免碎屑散落至车间地面增加清扫工作量。上部框架采用半包围式结构，后侧与左右两侧预留了线性导轨的安装基准面，可搭载垂直升降的加工执行组件，比如气动压装头、砂芯修磨主轴或者铸件检测探头，执行组件的走线全部隐藏在框架方管的内部腔体内，避免车间内的砂尘、金属切削液飞溅腐蚀线路，同时也能防止操作人员误碰运动部件引发安全事故。

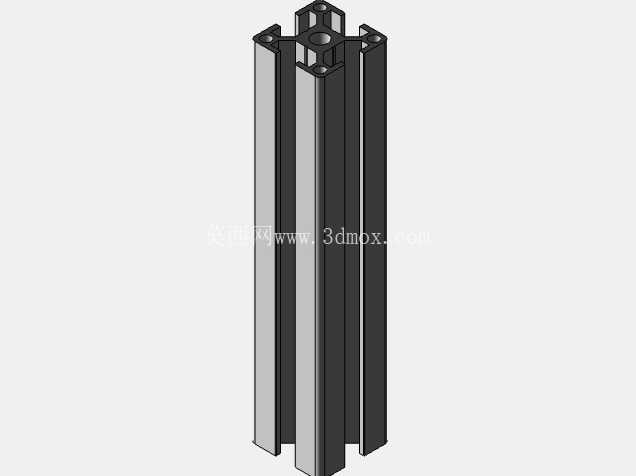

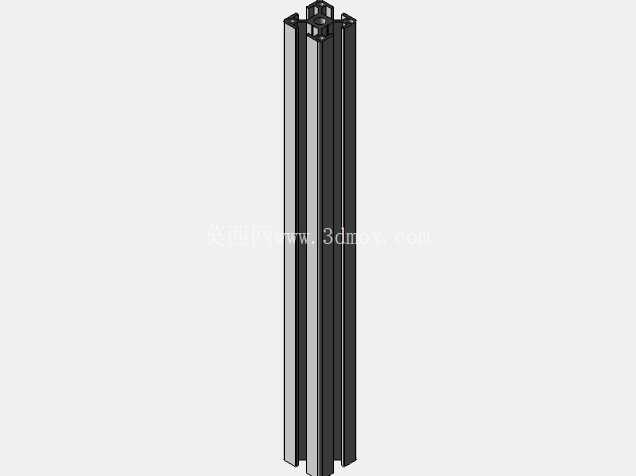

　　从安装边界来看，设备整体占地面积控制在1.2平方米以内，作业台面的高度设置为850mm，符合国内机械加工行业人工站立作业的人体工程学标准，上部框架的最高处距离地面1800mm，不会遮挡车间内的常规照明光线，也不会与车间顶部的起重葫芦行走路径产生干涉。在功能适配性上，这套工装可兼容重量在50kg以内的各类中小型铸件的加工作业，框架的整体静载承重设计冗余达到200%，即使执行组件施加最大1kN的垂直压装力，框架整体形变量也能控制在0.2mm以内，完全满足铸造加工过程中的定位精度要求。设计过程中特意将电气控制元件与作业区域做了物理隔离，控制箱的防护等级达到IP54，可适应铸造车间多砂尘、偶尔有切削液飞溅的恶劣工况，所有框架的焊接处都做了打磨去毛刺处理，外表面喷涂防锈底漆与哑光面漆，避免长期使用后出现锈蚀掉漆的问题。不同于市面上通用的铝型材工作台，这套工装的框架连接全部采用满焊工艺，相比螺栓连接的铝型材框架，整体刚性提升40%以上，在承受冲击载荷时不会出现连接部位松动移位的问题，非常适合铸造车间存在轻微振动的作业场景。

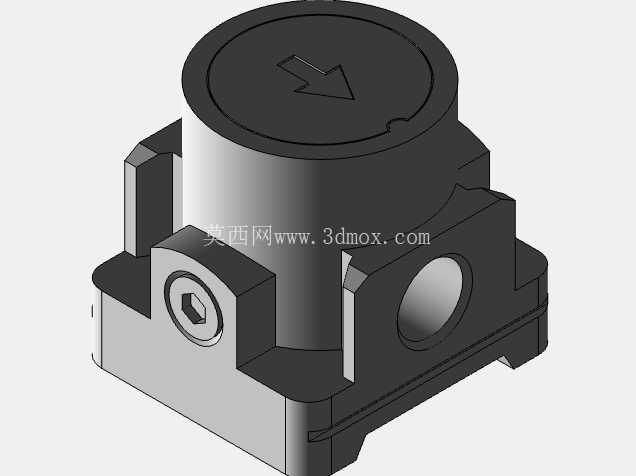

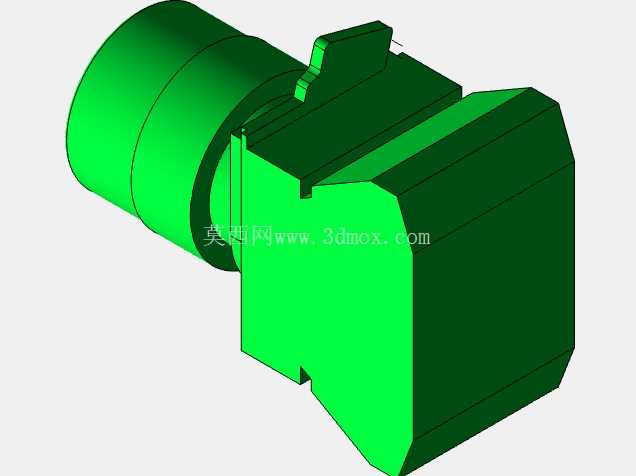

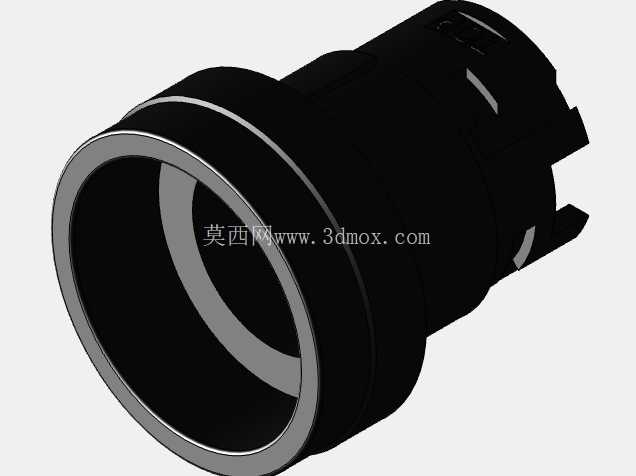

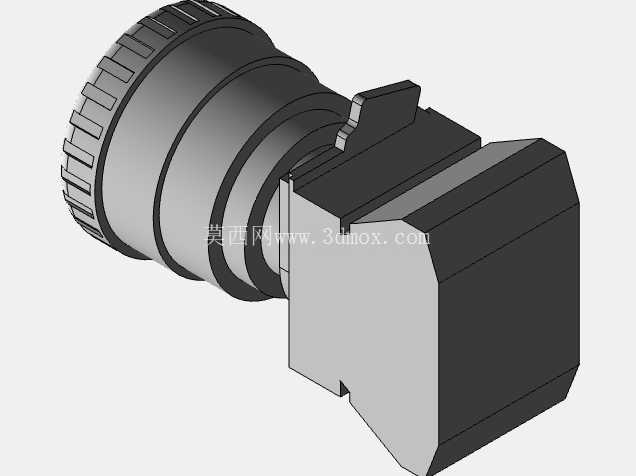

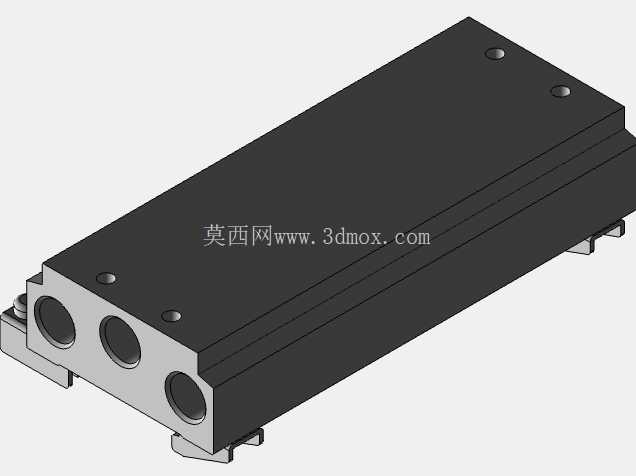

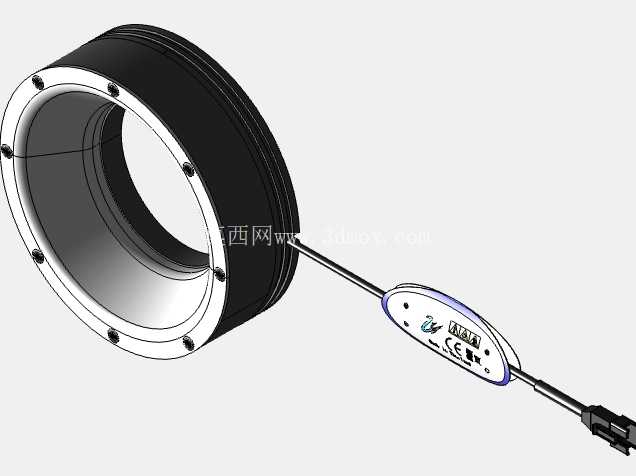

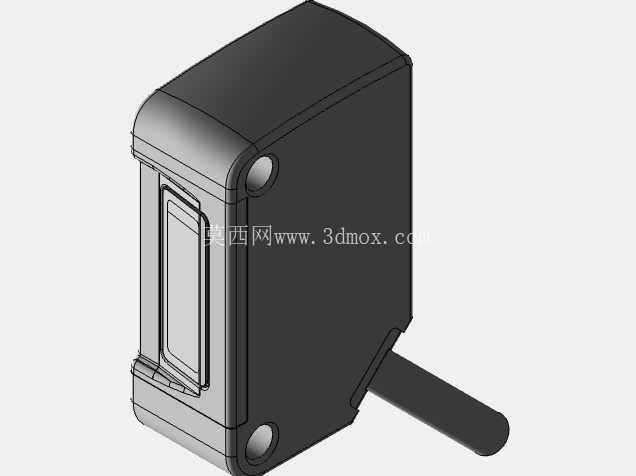

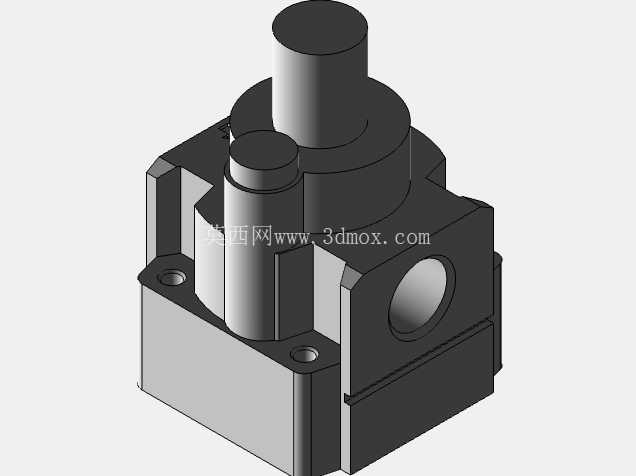

　　设备的左侧预留了气源处理三联件的安装位置，可直接对接车间的压缩空气管路，为搭载的气动执行元件提供稳定的气源，右侧则预留了操作按钮盒的安装位，操作人员可在作业过程中无需移步即可完成设备的启停、执行组件升降的操作，进一步提升作业效率。在实际投产使用中，这类工装可根据不同的生产工序需求快速调整搭载的功能模块，比如在砂芯修整工序搭载高速修磨主轴与集尘罩接口，在铸件检测工序搭载激光位移传感器与定位夹具，在铸型装配工序搭载气动压装组件，实现一台设备适配多道工序的使用需求，减少车间内专用设备的投入数量，降低生产场地的占用面积。
