小齿轮啮合驱动内齿圈传动结构

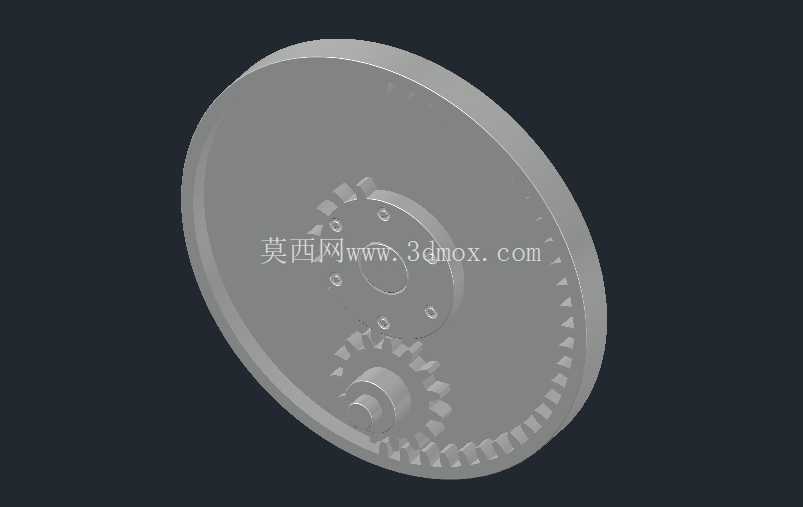

这套内啮合齿轮传动结构，核心是通过小齿轮与内齿圈的齿面啮合实现旋转运动传递，在紧凑安装空间内完成动力传输，常见于小型减速机构、精密传动工位、轻工设备的进给单元中。不同于外啮合齿轮的平行轴外切传动，内齿圈的齿形分布在轮体内侧，小齿轮嵌入内齿圈内部完成啮合，同等传动比下整体结构的径向尺寸能压缩40%左右，非常适合对安装空间有严格限制的设备布局场景。

从实际功能来看，这套结构的传动重合度比同参数外啮合齿轮高15%以上，多齿同时参与啮合的状态能有效降低单齿承受的载荷，传动过程更平稳，冲击与噪音控制表现更优，在低速重载的传动工位也能保持稳定的动力输出。设计时首先要确定内齿圈的齿形参数，齿顶圆、齿根圆的尺寸公差需要严格匹配小齿轮的啮合间隙，侧隙控制在0.02-0.05mm区间，既避免卡滞又能减少回程误差，满足精密传动的精度要求。

内齿圈的轮体外侧设计有平整的安装法兰面，法兰上均匀分布的安装孔用于和外部负载构件连接，安装孔的位置度公差控制在0.02mm以内，保证装配后内齿圈的回转中心与传动轴的同轴度，避免运转过程中出现偏载磨损。轮体边缘做了倒角处理，既去除加工毛刺，也能避免装配时与相邻构件发生干涉。小齿轮的轴端设计有定位轴颈，可直接与驱动电机的输出轴配合，轴颈处的公差选用k6级过渡配合，保证传动过程中轴与齿轮无相对窜动。

建模过程中，齿形的生成是核心环节，需要先根据模数、齿数、压力角参数生成渐开线齿廓，再通过阵列完成全部轮齿的构建，齿根处做了0.2mm的圆角过渡，减少应力集中，提升轮齿的抗弯曲疲劳强度。内齿圈的轮辐部分做了等厚设计，在保证结构强度的前提下尽可能降低整体重量，减少转动惯量，提升传动响应速度。

实际应用中，这套结构可直接集成到小型行星减速单元、自动化设备的回转工作台驱动、包装机械的送料辊传动等场景，安装时需要保证小齿轮与内齿圈的中心距符合设计值，中心距偏差过大会导致啮合侧隙异常，加速齿面磨损甚至出现卡齿故障。齿面的润滑可采用脂润滑方式，根据运转转速选择对应粘度的润滑脂，定期维护即可保证长期稳定运行。

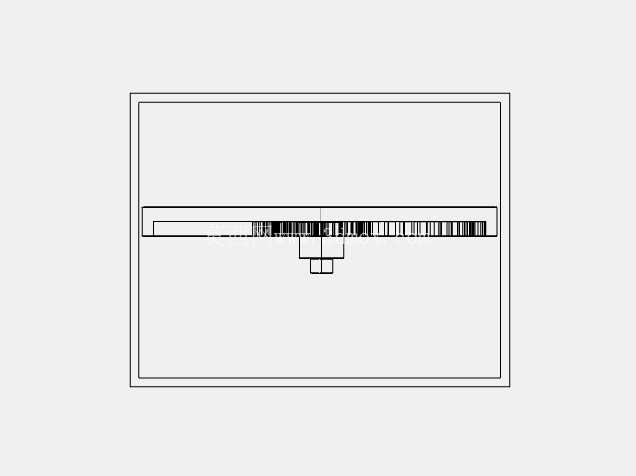

从安装边界来看，内齿圈的最大外径决定了整套传动结构的径向安装空间需求，轴向尺寸由内齿圈的轮体厚度与小齿轮的轴伸长度共同决定，设计配套安装座时需要预留足够的轴向装配间隙，避免运转时构件发生轴向摩擦。小齿轮的输入轴端可根据实际需求加装联轴器、轴承等标准件，适配不同规格的驱动源，整体结构的通用性较强，可通过调整模数、齿数参数适配不同扭矩、转速的传动需求。
