船舶工业用消防喷嘴组件结构设计

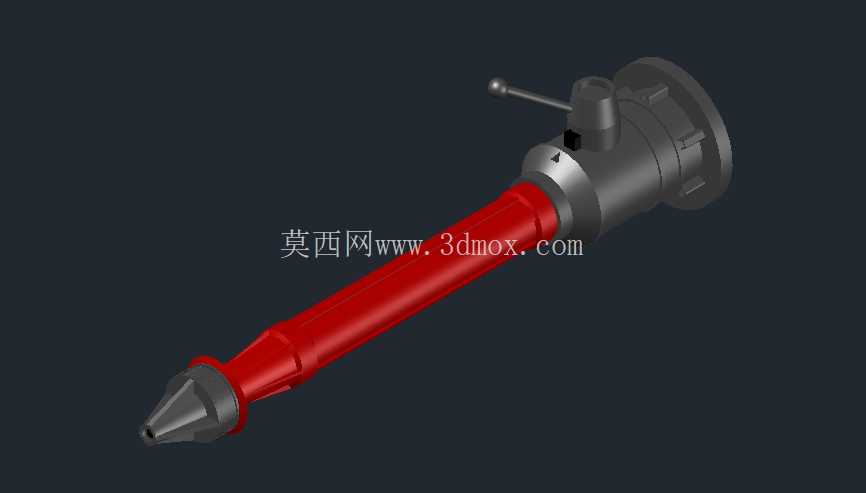

　　在船舶舱室消防、工业厂区固定消防点位的布设场景中，消防喷嘴作为介质喷射的终端执行部件，其结构可靠性直接决定灭火响应效率与覆盖精度，这套三维结构完整还原了带手动调控功能的长杆式消防喷嘴的全部装配细节，可直接用于结构校核、安装模拟与衍生改型设计。从实际工况适配角度看，这类喷嘴主要适配低压水基或泡沫混合灭火介质，长杆式的主体结构能够让操作人员在保持安全距离的前提下完成喷射方向调整与流量控制，避免高温火场对操作人员的热辐射伤害，顶部的法兰连接端可直接与消防软管卷盘的硬管接口对接，接口处的密封槽结构预留了标准O型圈的安装空间，装配后可承受1.6MPa的工作压力无渗漏。

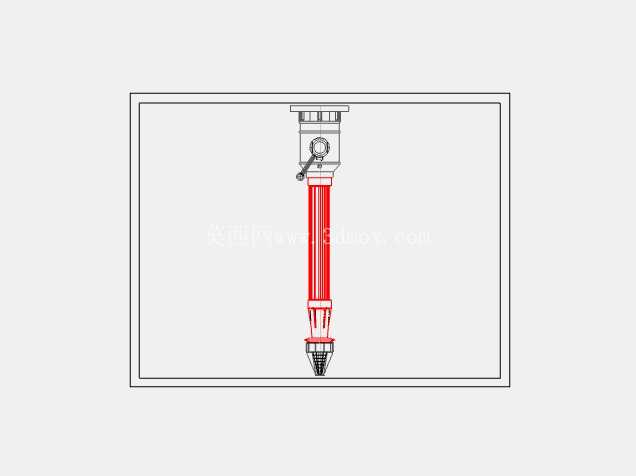

　　结构设计上，喷嘴主体分为三个核心功能段：顶部的控制阀段集成了杠杆式启闭结构，扳动杠杆手柄即可带动内部的锥阀芯完成开度调节，阀芯与阀座的配合面做了锥面密封设计，相比平面密封更耐介质中的杂质磨损，长时间放置后也不会出现锈死卡滞的问题；中间的长杆导流段做了等径流道设计，内壁无突变台阶，可减少介质流动时的压损，保证末端喷射压力充足，杆体外壁做了环形防滑纹路，方便操作人员在佩戴防护手套时抓握调整方向；底部的喷嘴头采用了渐缩式喷孔结构，喷孔出口处做了微小的扩散倒角，可让喷出的介质形成均匀的锥形雾化覆盖区，相比直喷流的覆盖范围提升40%以上，同时不会因为过度雾化导致射程不足。

　　安装边界方面，顶部法兰采用标准消防管法兰尺寸，螺栓孔中心距与通用消防软管接口完全匹配，不需要额外加工转接头即可完成装配，整体杆体的外径控制在常规消防握把的适配尺寸范围内，安装后不会与周边的消防箱挡板、软管卷盘支架产生运动干涉，杠杆手柄的转动行程做了机械限位，最大开启角度下手柄不会碰触到法兰连接螺栓，避免操作时出现卡滞。从建模细节来看，所有零件的配合公差都按照机械设计手册的推荐值设置，阀芯与阀腔的间隙控制在0.05-0.08mm，既保证转动灵活，又不会出现介质内漏，杠杆与阀芯的连接销做了防脱结构设计，反复扳动也不会出现销子脱出的问题，喷嘴头与长杆段采用螺纹连接，螺纹处预留了密封生料带的缠绕空间，现场维护时可快速拆解更换磨损的喷嘴头，不需要整体更换整个喷嘴组件。

　　在工业厂区的应用场景中，这类喷嘴还可适配固定消防炮的前端改装，通过更换不同孔径的喷嘴头即可调整喷射流量与射程，满足不同防护等级区域的灭火需求，长杆结构也可根据安装场景做长度调整，模型中所有特征都采用参数化建模方式，修改对应尺寸参数即可快速生成不同规格的衍生结构，不需要重新绘制全部零件。针对船舶场景的特殊需求，结构上还考虑了盐雾环境的适配性，所有外露的金属零件表面都预留了防腐涂层的厚度空间，装配后不会出现涂层被配合面挤掉的问题，活动的杠杆销轴处预留了润滑脂注油通道，可在定期维护时加注润滑脂，保证高盐高湿环境下操作机构依旧灵活可靠。
