带网格线的小型作业船体几何结构

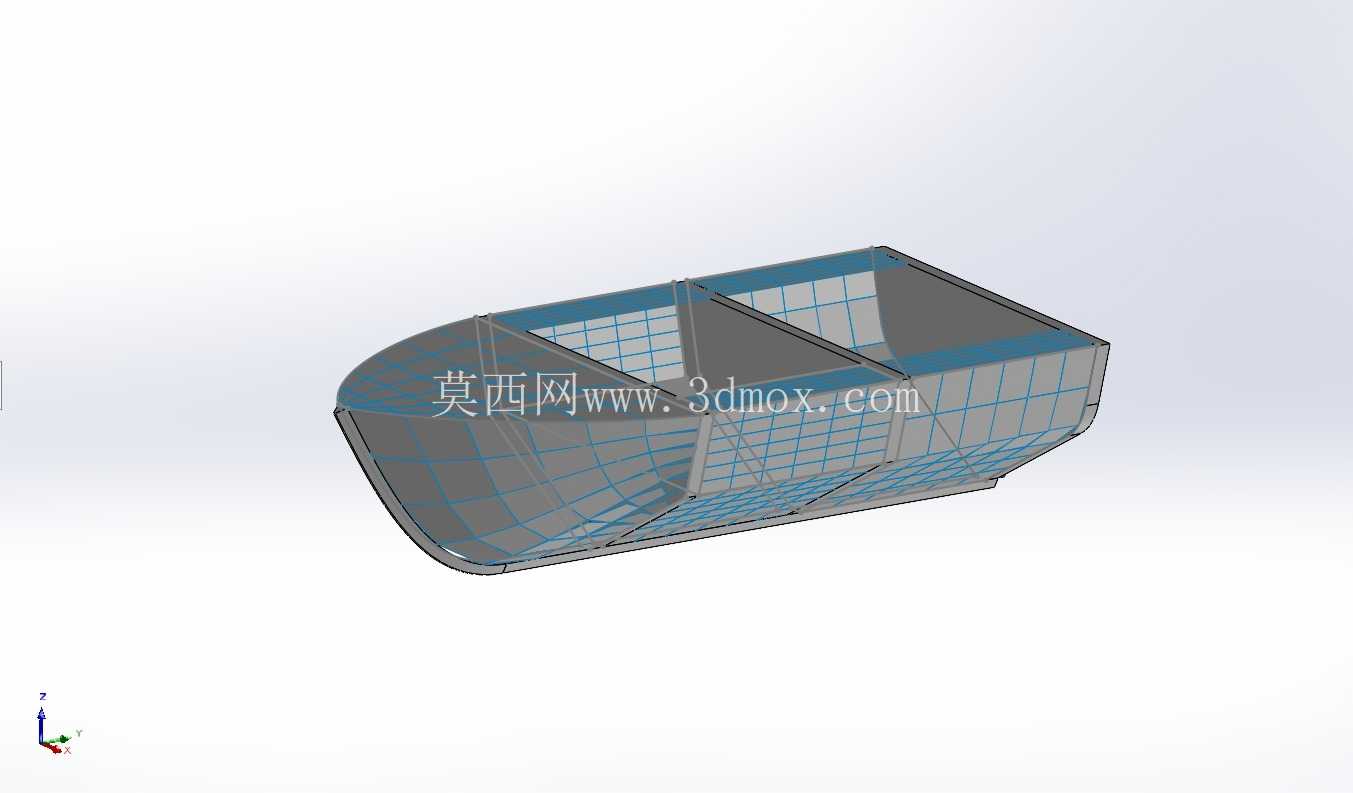

在船舶工程前期方案论证、职业院校船舶建造专业教学、小型作业艇概念开发环节，这类带表面网格线的船体几何结构模型，是结构设计人员梳理船型曲面逻辑、校验线型光顺度的核心参考载体。不同于生产设计阶段带板厚、骨材、焊接节点的详细生产模型，该模型聚焦船体主尺度与曲面形态的基础表达，表面铺设的网格线并非装饰元素，而是对应船体型线图中的站线、水线、纵剖线投影，设计人员可通过网格的疏密变化快速判断曲面曲率分布，识别艏部进流段、舯部平行中体、艉部去流段的曲面过渡是否存在突兀折角，避免后续实船建造时出现航行阻力激增、水流分离的问题。

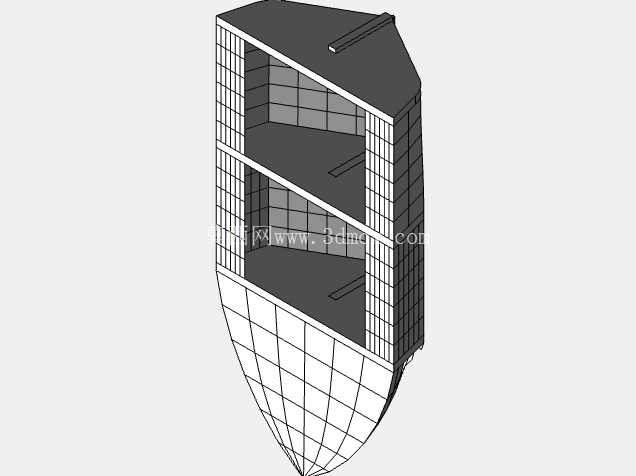

从实际应用场景来看，这类基础几何模型可直接对接小型内河作业艇、公园休闲游船、近岸养殖作业船的方案初期选型，设计人员可基于该基础型线，根据实际载重需求调整型深、舷弧高度、舱室分隔数量，无需从零开始搭建曲面框架，能大幅压缩概念设计阶段的建模周期。模型呈现的双舱室分隔布局，是小型船体的典型功能划分逻辑：靠前的舱室可作为驾乘操作区或储物空间，靠后的舱室可布置动力系统或作为载物区域，中间的横舱壁同时承担结构加强作用，能提升船体横向刚度，降低航行中波浪拍击导致的船体变形量。

设计思路上，该模型优先保证船体曲面的连续性，艏部采用适度外飘的线型设计，可减少航行时上浪情况，舯部的平行中体段兼顾了舱内有效使用空间与曲面加工难度，对于采用玻璃钢手糊成型、铝合金薄板焊接的小型船体而言，这种曲率变化平缓的曲面能降低板材成型的废品率，减少曲面拼接时的工装夹具投入。模型未设置上层建筑、动力挂载点、系缆桩等附属结构，目的是保留最大的二次修改空间，设计人员可根据不同使用场景，在该基础船体上叠加对应功能模块，比如在艉板加装外挂机挂载座、在舷侧加装防撞橡胶条安装位、在舱内铺设防滑地板安装基准。

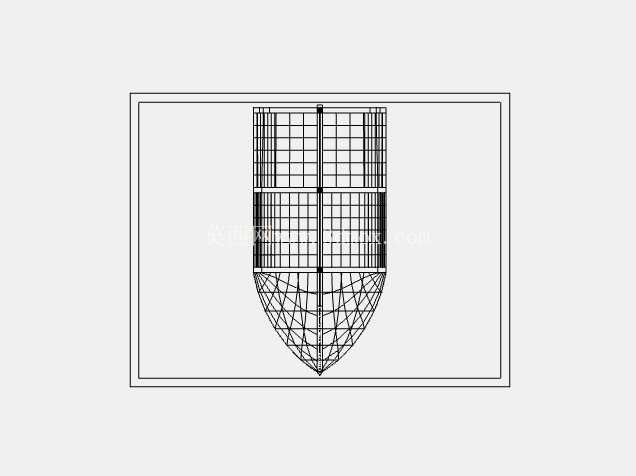

从安装边界与尺寸适配角度，该基础船体的型宽控制在小型作业船的常规区间，可适配普通内河航道的通航宽度要求，吃水深度对应浅水区作业需求，能在近岸滩涂、养殖塘等水深较浅的区域通行，不会出现触底搁浅的问题。模型的网格线密度经过针对性调整，曲率变化大的艏部区域网格更密，能精准表达曲面的弯曲变化，曲率平缓的舯部区域网格相对稀疏，既保证了曲面表达精度，也避免了不必要的曲面面片数量增加，降低后续导入仿真软件做阻力计算、稳性校核时的算力消耗。对于三维建模学习者而言，拆解该模型的曲面构建逻辑，能快速掌握船体型线从二维三视图到三维曲面的转化方法，理解曲面放样、边界混合、曲面修剪合并等操作在船舶建模中的实际应用，避免出现曲面扭曲、接缝错位等常见建模问题。在教学场景中，该模型可作为船体结构认知的直观教具，帮助学员理解船体线型与航行性能的对应关系，比如不同的艏部线型对兴波阻力的影响、横舱壁设置对船体抗沉性的作用，无需进入实船船舱就能建立清晰的船体空间结构认知。
