高尔夫MK2车型涡轮连接密封法兰结构

　　这款法兰结构主要应用于小排量乘用车涡轮改装的进排气连接环节，对应高尔夫MK2这类经典掀背车型的动力升级场景，核心作用是实现涡轮壳体与相邻管路、缸体接口之间的刚性密封，避免增压工况下出现气体泄漏，保证涡轮建立的增压压力能够完整输送至进气歧管，同时阻隔排气侧的高温高压废气溢出，维持整套增压系统的压力稳定。从实际装车的工况来看，这类法兰长期工作在排气侧高温区间，同时承受涡轮工作带来的持续振动，因此结构设计上首先要保证安装贴合度，避免出现局部应力集中导致的密封失效。

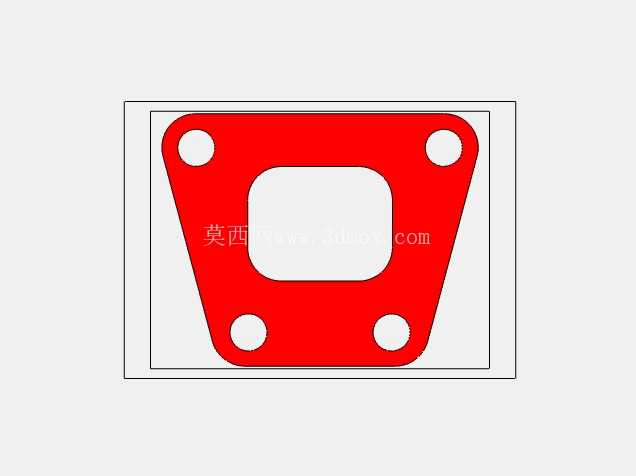

　　整个法兰采用异形轮廓设计，并非规则的方形或圆形结构，轮廓走向完全匹配涡轮壳体的接口外形，中间开设的大尺寸方形过孔对应涡轮的气体流通通道，开孔尺寸与涡轮接口的通径完全对齐，不会出现通径缩减导致的气流阻力增加，保证排气脉冲能够顺畅驱动涡轮叶轮，减少增压迟滞现象。四个安装孔位分布在法兰的四个角点位置，孔位的中心距完全匹配涡轮壳体上的预装螺栓位置，安装时不需要对周边部件进行额外切割或打磨，直接对位穿入固定螺栓即可完成定位，孔位边缘做了小圆角过渡处理，避免螺栓紧固时应力集中在孔边导致法兰开裂，同时也能抵消一部分安装时的位置公差，即使螺栓存在微小的对位偏差，也能顺利穿入完成紧固。

　　法兰的密封面采用整面平面度控制，整个贴合面的平面度公差控制在0.1mm以内，不需要额外加厚密封垫就能实现可靠密封，实际装车时配合对应的金属密封垫片，能够承受最高1.5bar的增压压力而不出现泄漏。从安装边界来看，法兰的整体外轮廓尺寸经过严格校核，装车后不会与周边的发动机机脚、冷却管路、线束支架发生干涉，即使是在发动机运行产生最大位移的工况下，法兰边缘与周边部件的最小间隙也能保持在5mm以上，避免长期振动摩擦导致的部件磨损。

　　设计过程中充分考虑了改装场景的安装便利性，法兰的厚度控制在合理区间，既保证了足够的结构强度，在螺栓按照标准扭矩紧固时不会出现翘曲变形，又不会因为厚度过大增加不必要的安装空间占用，不需要改动原车的涡轮固定支架位置就能直接适配。四个角位的轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面是避免安装过程中划伤周边的管线或操作人员的手部，另一方面也能减少应力集中点，提升法兰在长期高低温交变工况下的结构耐久性，不会因为热胀冷缩出现边角开裂的问题。在气流通道的设计上，中间过孔的边缘与法兰密封面保持垂直，没有出现缩口或台阶结构，气流通过时不会产生多余的紊流，能够降低排气阻力，让涡轮的响应速度更快，对于改装场景下的动力输出线性度有明显帮助。这类法兰在实际使用中，除了密封连接的作用外，也能在一定程度上分散涡轮工作时传递到连接管路的振动，减少管路接头因为长期振动出现的松脱风险，整套结构的设计完全围绕装车后的实际工况展开，没有多余的冗余结构，每一处轮廓和开孔都对应实际的安装和功能需求，能够满足民用车辆动力改装后的长期使用要求，不需要频繁更换或维护。
